Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании)
Audi A4 B5. Электрооборудование. Электрические схемы

Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании).

Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании).

Стеклоподъемники с электроприводом, четырехдверная модель (защита при заклинивании).

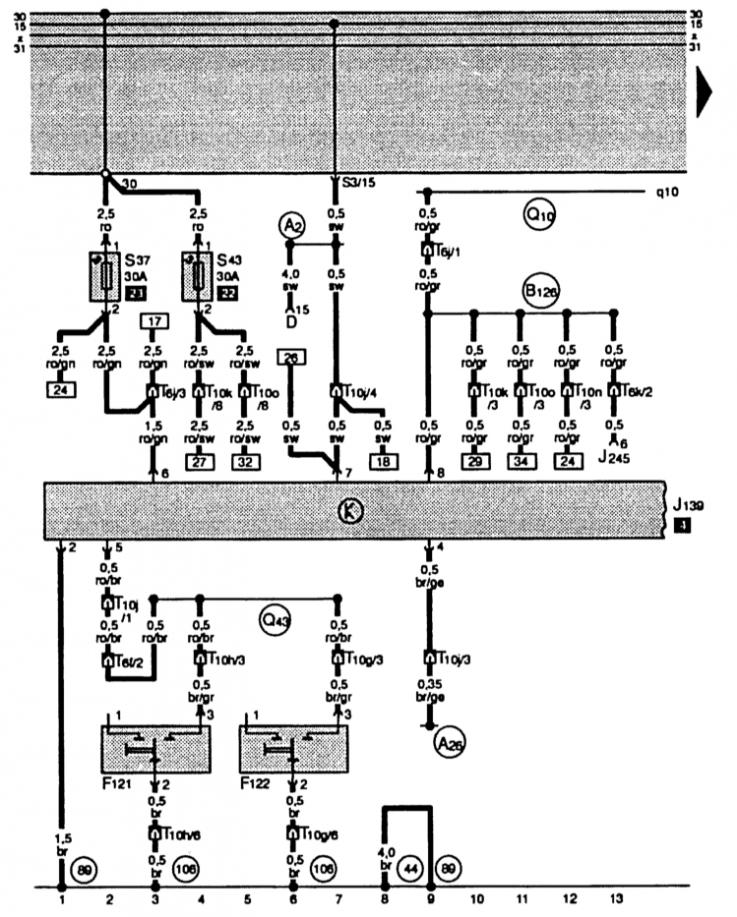

D – включатель стартера

F121 – внешний выключатель противоугонной системы в двери водителя

F122 – внешний выключатель противоугонной системы в двери пассажира рядом с водителем

J139 – блок управления стеклоподъемниками

J245 – блок управления регулировкой раздвижной крыши

S37 – отдельный предохранитель для стеклоподъемника впереди

S43 – отдельный предохранитель для стеклоподъемника сзади

T6f – штекерный разъем, 6-штырьковый, оранжевый, станция разъемов справа, стойка А

T6j – штекерный разъем, 6-штырьковый, красный, станция разъемов слева, стойка А

T6k – штекерный разъем, 6-штырьковый, коричневый, станция разъемов слева, стойка А

T10g – штекерный разъем, 10-штырьковый, коричневый, станция разъемов справа, стойка А

T10h – штекерный разъем, 10-штырьковый, коричневый, станция разъемов слева, стойка А

T10j – штекерный разъем, 10-штырьковый, зеленый, станция разъемов слева, стойка А

T10k – штекерный разъем, 10-штырьковый, красный, стойка В, слева

T10n – штекерный разъем, 10-штырьковый, красный, станция разъемов справа, стойка А

T10o – штекерный разъем, 10-штырьковый, красный, стойка В, справа

A2 – соединение с плюсом (15), в группе проводов распределительного щита

A26 – соединение (дверной контактный выключатель/сторона водителя), в группе проводов на распред. щите

B126 – соединение (87, блок управления стеклоподъемниками), в группе проводов стеклоподъемников

Q10 – соединение с плюсом (87), в группе проводов стеклоподъемников/центрального замка и дверного контактного выключателя

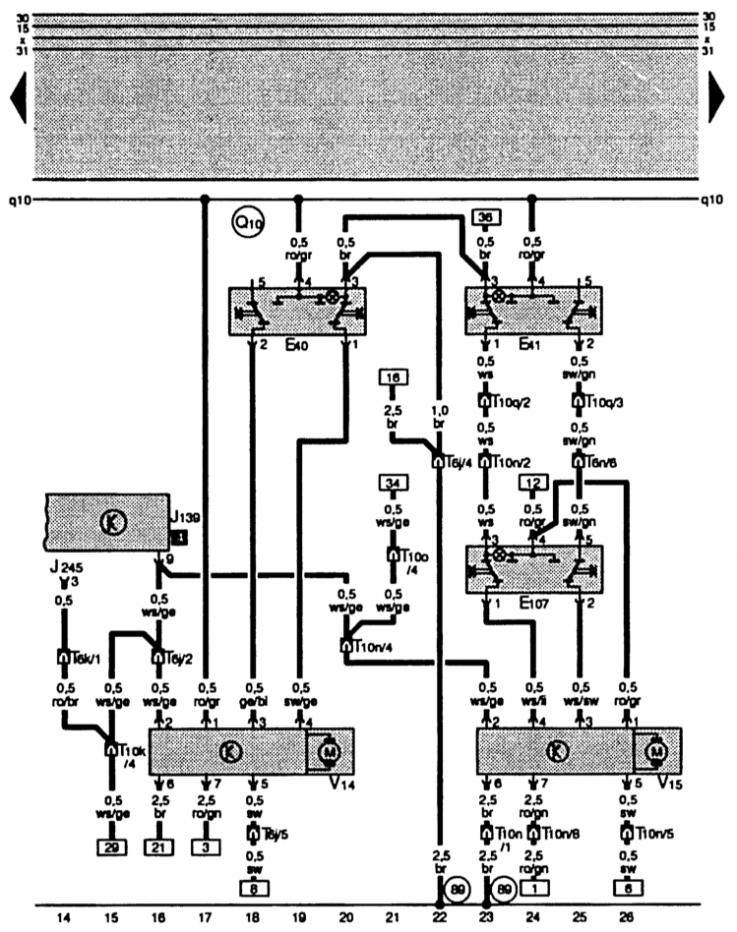

Е40 – выключатель стеклоподъемника впереди слева

Е41 – выключатель стеклоподъемника впереди справа

Е107 – выключатель стеклоподъемника со стороны пассажира рядом с водителем

J139 – блок управления стеклоподъемниками

J245 – блок управления регулировкой раздвижной крыши

T6j – штекерный разъем, 6-штырьковый, красный, рядом с фонарем салона, впереди

T6k – штекерный разъем, 6-штырьковый, коричневый, станция разъемов слева, стойка А

T6n – штекерный разъем, 6-штырьковый, желтый, стойка А, слева

T10k – штекерный разъем, 10-штырьковый, красный, стойка В, слева

T10n – штекерный разъем, 10-штырьковый, красный, станция разъемов справа, стойка А

T10o – штекерный разъем, 10-штырьковый, красный, стойка В, справа

T10q – штекерный разъем, 10-штырьковый, синий, станция разъемов слева, стойка А

V14 – двигатель стеклоподъемника слева

V15 – двигатель стеклоподъемника справа

Q10 – соединение с плюсом (87), в группе проводов стеклоподъемников/центрального замка и дверного контактного выключателя

89 – соединение с массой –1-, в группе проводов стеклоподъемников

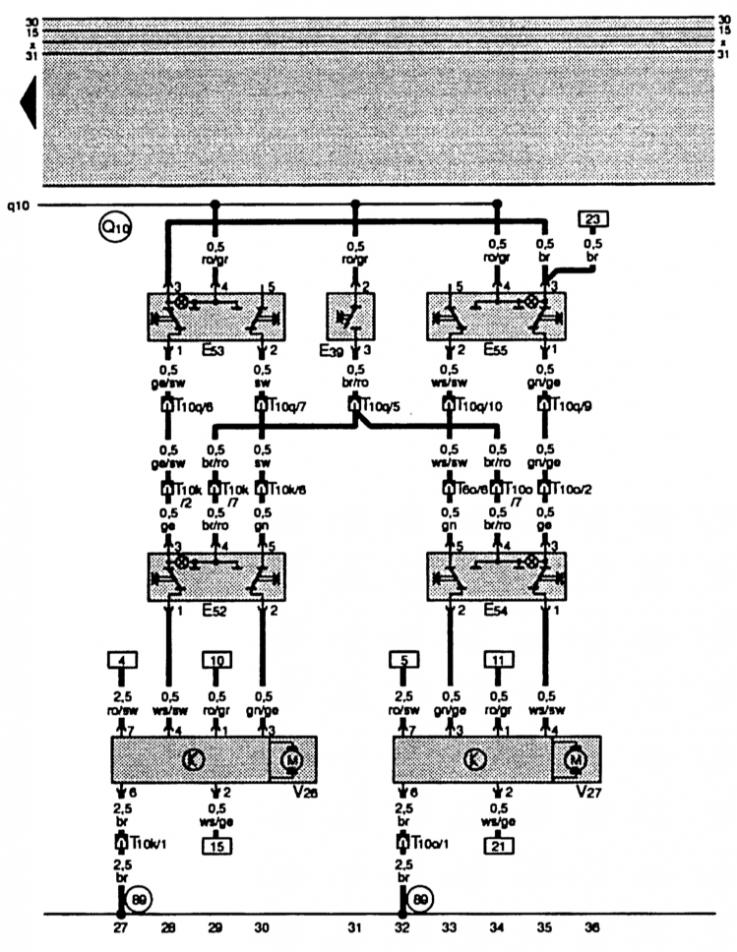

Е39 – блокирующий выключатель стеклоподъемников сзади

Е52 – выключатель стеклоподъемника сзади слева (в двери)

Е53 – выключатель стеклоподъемника сзади слева (в двери водителя)

Е54 – выключатель стеклоподъемника сзади справа (в двери)

Е55 – выключатель стеклоподъемника сзади справа (в двери водителя)

T6o – штекерный разъем, 6-штырьковый, белый, станция разъемов справа, стойка А

T10k – штекерный разъем, 10-штырьковый, красный, стойка В, слева

T10o – штекерный разъем, 10-штырьковый, красный, стойка В, справа

T10q – штекерный разъем, 10-штырьковый, синий, станция разъемов слева, стойка А

V26 – двигатель стеклоподъемника сзади слева

V27 – двигатель стеклоподъемника сзади справа

89 – соединение с массой, в группе проводов противоугонной системы

Источник статьи: http://www.audimanual.ru/A4/B5-P/electrics/schemes/steklopodemniki-s-elektroprivodom-chetyrehdvernaya-model

Стеклоподъемники с электроприводом
Audi A4 B5. Электрооборудование. Инструменты и приборы

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Неисправности

1. Если ни одно стекло не движется, проверьте автоматические выключатели в гнездах 22 и 23 в «8-местной опоре реле» слева под приборной доской на проводимость.

2. Проверка выключателей: Если не работает только один стеклоподъемник, то попытайтесь привести его в действие от второго выключателя.

3. Таким образом вы сможете установить, не находится ли источник неисправности в первом выключателе.

4. Такую проверку нельзя провести со стеклом в двери водителя. Снимите облицовку двери.

5. Ради опыта поменяйте местами разъемы выключателей так, чтобы стекло в двери водителя приводил в действие определенно исправный выключатель.

6. Проверка подводящего провода: если выключатель в порядке, то отсоедините разъем провода в двигателе стеклоподъемника и проверьте вольтметром разъем, действительно ли поступают на стеклоподъемник правильные сигналы.

7. Если показатели напряжения правильные, то источником дефекта остается двигатель стеклоподъемников.

8. Но если на двигатель напряжение не подается, то проверьте провод и блок управления.

9. Плохое движение стекла может быть следствием заклиненной направляющей окна.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

Источник статьи: http://www.audimanual.ru/A4/B5-P/electrics/device/steklopodemniki-s-elektroprivodom

Стеклоподъемники с электроприводом Ауди А4 1994-2000

Стеклоподъемники с электроприводом

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Если ни одно стекло не движется, проверьте автоматические выключатели в гнездах 22 и 23 в «8-местной опоре реле» слева под приборной доской на проводимость. Проверка выключателей: Если не работает только один стеклоподъемник, то попытайтесь привести его в действие от второго выключателя. Таким образом вы сможете установить, не находится ли источник неисправности в первом выключателе. Такую проверку нельзя провести со стеклом в двери водителя. Снимите облицовку двери. Ради опыта поменяйте местами разъемы выключателей так, чтобы стекло в двери водителя приводил в действие определенно исправный выключатель. Проверка подводящего провода: если выключатель в порядке, то отсоедините разъем провода в двигателе стеклоподъемника и проверьте вольтметром разъем, действительно ли поступают на стеклоподъемник правильные сигналы. Если показатели напряжения правильные, то источником дефекта остается двигатель стеклоподъемников. Но если на двигатель напряжение не подается, то проверьте провод и блок управления. Плохое движение стекла может быть следствием заклиненной направляющей окна.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

Источник статьи: http://automend.ru/audi-a4-94/audi-1278-10.m_id-113.html

Стеклоподъемники с электроприводом
Audi A4 B5. Электрооборудование. Инструменты и приборы

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Неисправности

1. Если ни одно стекло не движется, проверьте автоматические выключатели в гнездах 22 и 23 в «8-местной опоре реле» слева под приборной доской на проводимость.

2. Проверка выключателей: Если не работает только один стеклоподъемник, то попытайтесь привести его в действие от второго выключателя.

3. Таким образом вы сможете установить, не находится ли источник неисправности в первом выключателе.

4. Такую проверку нельзя провести со стеклом в двери водителя. Снимите облицовку двери.

5. Ради опыта поменяйте местами разъемы выключателей так, чтобы стекло в двери водителя приводил в действие определенно исправный выключатель.

6. Проверка подводящего провода: если выключатель в порядке, то отсоедините разъем провода в двигателе стеклоподъемника и проверьте вольтметром разъем, действительно ли поступают на стеклоподъемник правильные сигналы.

7. Если показатели напряжения правильные, то источником дефекта остается двигатель стеклоподъемников.

8. Но если на двигатель напряжение не подается, то проверьте провод и блок управления.

9. Плохое движение стекла может быть следствием заклиненной направляющей окна.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

Источник статьи: http://www.audimanual.ru/A4/B5-P/electrics/device/steklopodemniki-s-elektroprivodom

Замена стеклоподъемника передней двери Audi A4 B6

Инструмент:

• Ключ с наконечником Torx (звездочка) T6

Детали и расходники:

• Механизм стеклоподъемника (VAG 8E0 837 461 C, VAG 8E0 837 462 C)
• Рама окна двери (при необходимости замены) (VAG 8E5 839 629 C, VAG 8E5 839 630 C)
• Мотор стеклоподъемника (при необходимости замены)

Примечания:

В статье описан процесс замены стеклоподъемника передней двери. Снятие и установка стеклоподъёмника задней двери принципиально не отличается.​

Схема деталей стеклоподъемника передней двери

1. Снимите обшивку двери. Отсоедините электрические штекерные соединения. Подробно процесс снятия обшивки описан в этой статье.

2. Снимите раму окна со стеклоподъёмником с двери, обратитесь к соответствующему разделу.

3. Если планируется оставить стекло/раму, то поставьте на них новый стеклоподъемник.

4. Опустите стекло (4) вниз.

5. Выверните болты (5) и снимите стекло со стеклоподъёмника (2).

6. Выверните болты (3) и снимите стеклоподъёмник (2) с рамы окна (1).

7. Можно поставить и попробовать мотор стеклоподъемника, чтобы проверить работоспособность. Потом снимите его, чтобы поставить поролон.

8. Для установки стеклоподъемника задней двери закрепите стеклоподъёмник на раме окна моментом 6 Нм. При этом следите за тем, чтобы обе направляющие шины (стрелка А) проходили параллельно направляющей (стрелка В).

9. Вставьте стекло в стеклоподъёмник и затяните от руки болты (5).

10. Установите шумоизоляцию на место, поставьте обратно мотор и акустическую колонку (ее тоже нужно снимать).

11. Поставьте пластиковую защиту. Наденьте ее сверху и вбейте ее на место.

12. Установите обшивку двери и закрепите ее болтами.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
