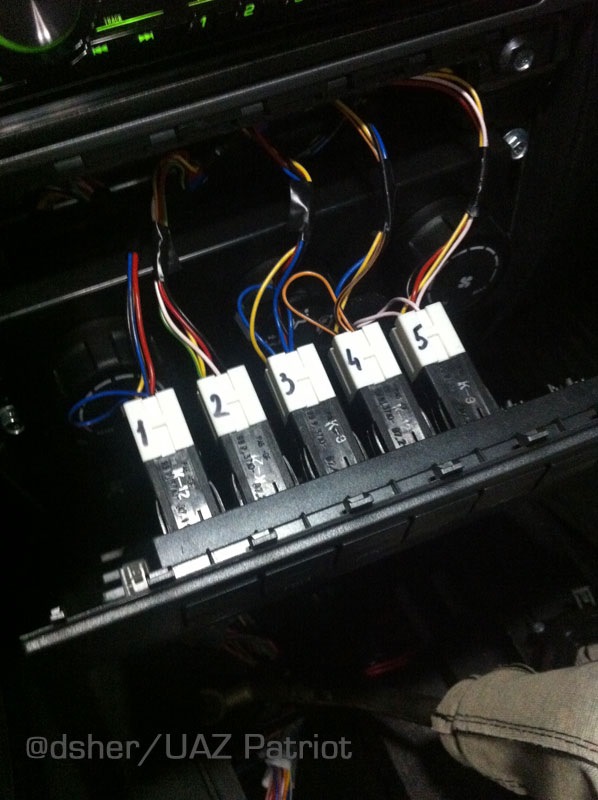

Вот и у меня дошли таки руки до переделки климат-контроля, что бы хоть как-то более менее корректно работала кнопочка AUTO. Ну и до кучи поменял местами пару кнопок. 🙂 В общем все в картинках. Думаю вопросов не возникнет у вас…

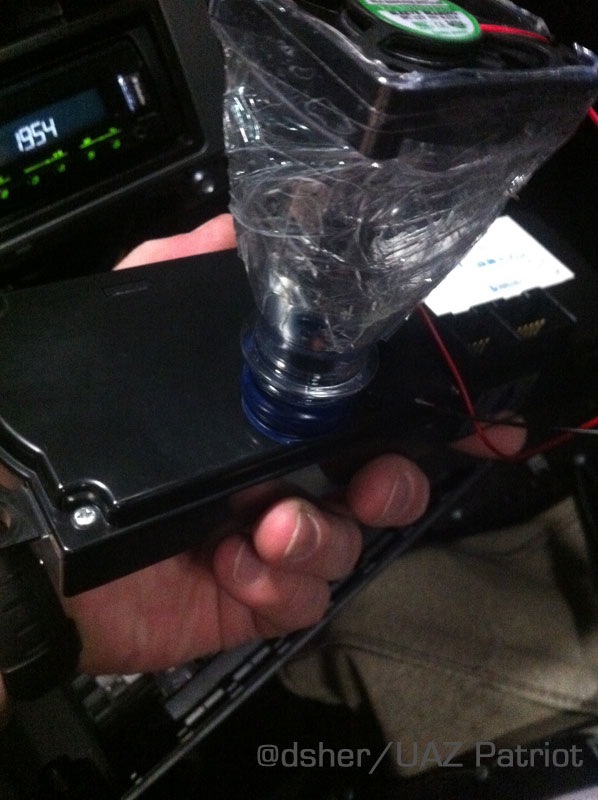

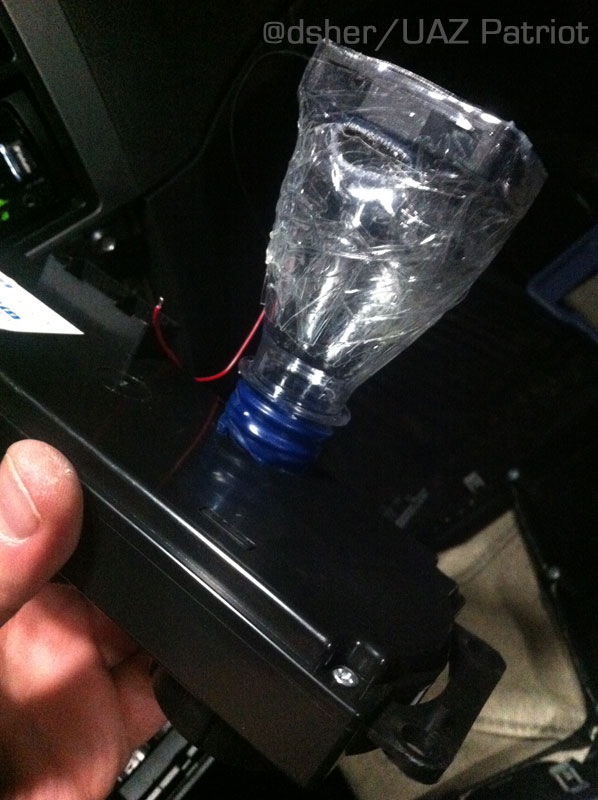

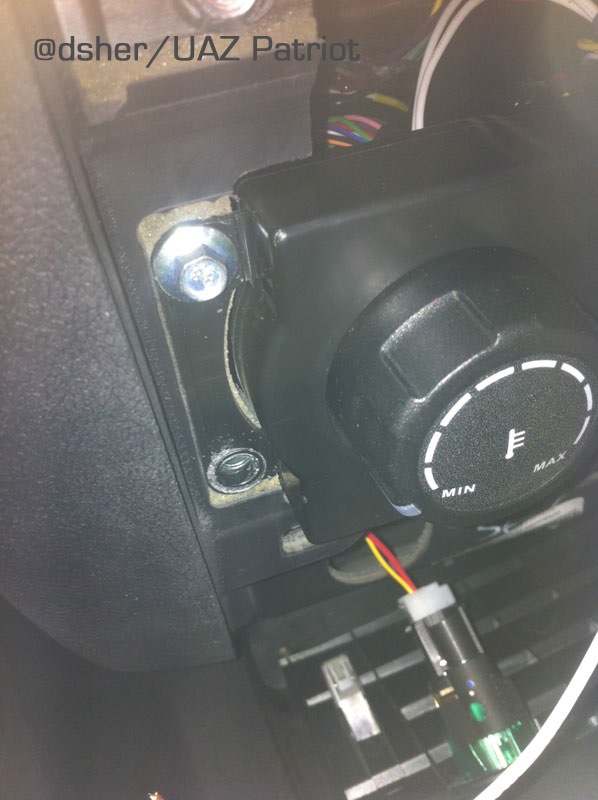

Снял блок управления и примерял…
Гофру я снял совсем, это та которая шла от блока управления к установке.
Может быть кто-нибудь знает зачем вообще она нужно была? Ведь именно она и делала совсем неадекватным работу… Подскажите. 🙂
По работе… Стало лучше и адекватней. На любой скорости автомобиля работает. Но все же порой живет своей жизнью. Все же метод включения — нажать кнопку Auto до того как завели машину — в купе с этой переделкой, работает почти на 5. 🙂
В общем, не сложно, понятно, работает. 🙂
Всем удачи и до встречи на дорогах.
UAZ Patriot 2015, engine Gasoline 2.7 liter., 128 h. p., Rear drive, Manual — tuning
Comments 17
Теоретически гоыра нужна для просачивания салонного воздуха через датчик. Типа при работающем вентилятора на выпуске создаётся разряжение и воздух через гофру подсасывается. Однако на практике все вышло наоборот)))
добавлю каплю но может и поздно. зимой при скорости 100 и выше у жены начали мёрзнуть ноги говорит из бардочка дует прям холодом, начал искать вот именно эта гофра соскочила с климотической установки и дуло холодом прям жостко дуло.надо затыкать чемто.
Вот спасибо! У меня точь в точь как в вашем случае! Дует тоже в ноги пассажира… Пойду смотреть…
Как кулер? Не шумит?
Нет… Он же маленький. И на фоне остальных шумов не слышен вообще. Да и при не заведенной машине надо прислушиваться.
на фоне остальных шумов. а че. это имеет смысл 😉

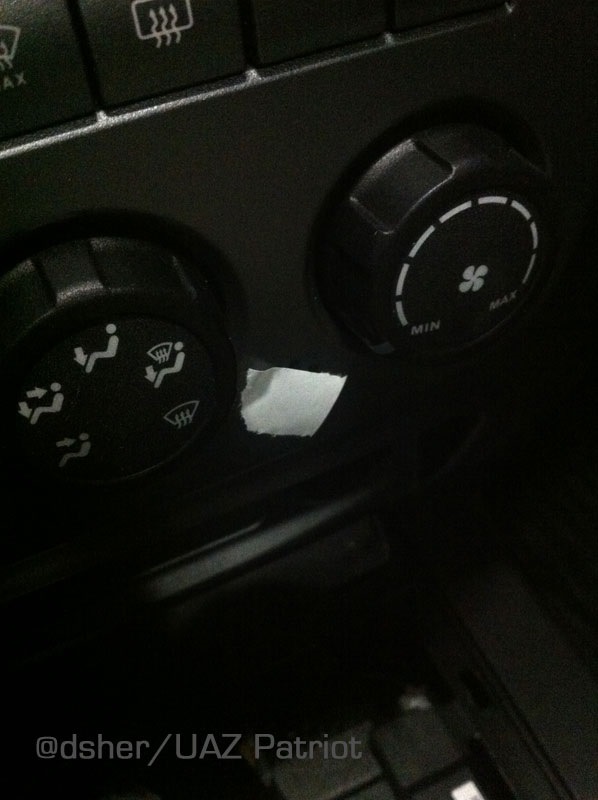

Его реально не слышно. 🙂 Если еще и хороший кулер, на подшипнике, то даже прислушиваясь не услышите. У меня да же кусочек от чека лежит, я им порой проверяю тягу, а то сомнения есть порой что работает. : ) Паранойя. :)))
Супер! Очень интересное решение. Но, в свою очередь, хочу сказать огромное спасибо заводу изготовителю. У меня по климату нет никаких нареканий. Почему? Да потому, что завод (слава Богу, низкий ему поклон!) мне его не поставил. У меня нет ТАКОЙ ХРЕНИ! УРА!))
Охренеть.Показать бы это японцам или немцам)))))
И от меня тупенький вопрос, зачем вообще эта решеточка между кнопками из которой постоянно сифонит, причем вроде бы холодом ?!
Для меня назначение этой трубки-гофры тоже загадка. Потому и снял.
Жуть какая то . Спасибо !:
Привет.
будь добр, объясни мне по подробнее…
почитав справочник юных сурков я понял что кнопка ауто нужна для …
1. поддержания заданной температуры в авто
сама она задается видимо поворотом регулятора скорости печки?
я нажимал… но как то не прочувствовал комфорта от этой ауто.
под кнопками дырочки… я привык ездить держа руку на рычаге коробки… и все время мне из этих дырок дует холодом аж пальцы мерзнут.
что не так?
в чем смысл кулера на бутылке?
извини за дурацкий вопрос…
Все верно. Для поддержания температуры.
Решеточка — это как раз дырка через которую должен (!) засасываться воздух из салона. Внутри блока управления на плате стоит температурный датчик, вот он и работает при включенной кнопке авто.
Из-за того, что блок управления и климатическая установка связаны между собой трубкой (назначение которой пока загадка) на скорости воздух из установки по этой трубке попадает на датчик который и сифонит на руку если держать ее на рычаге коробки. Таким образом температура берется с улицы по сути, а не аз салона. Потому и климат-контроль ни фига не работает.

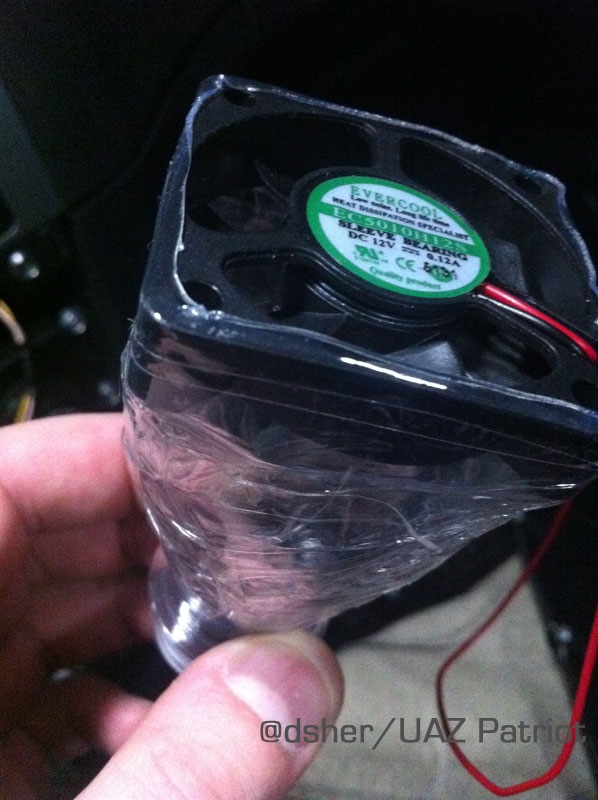

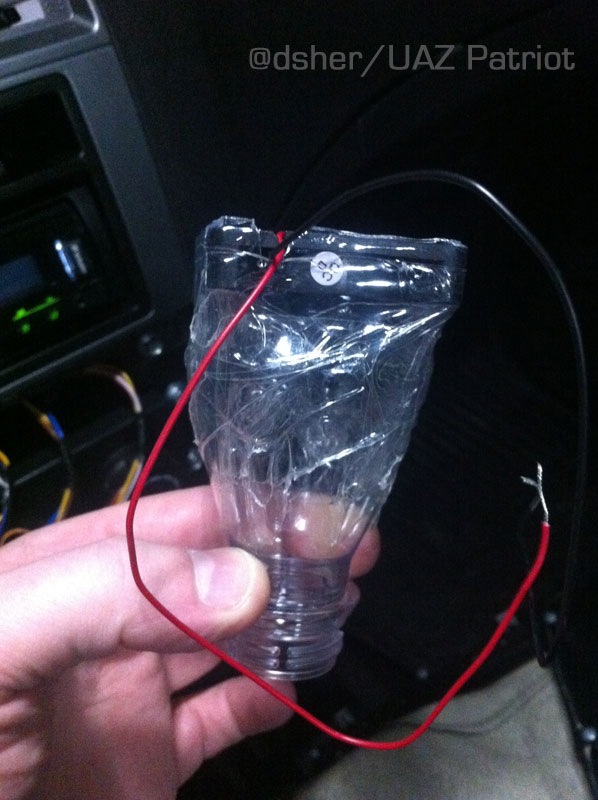

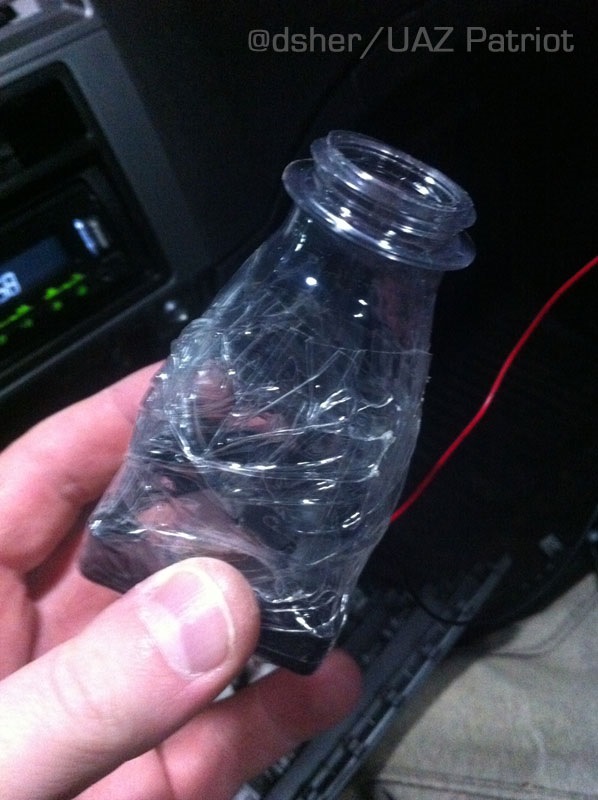

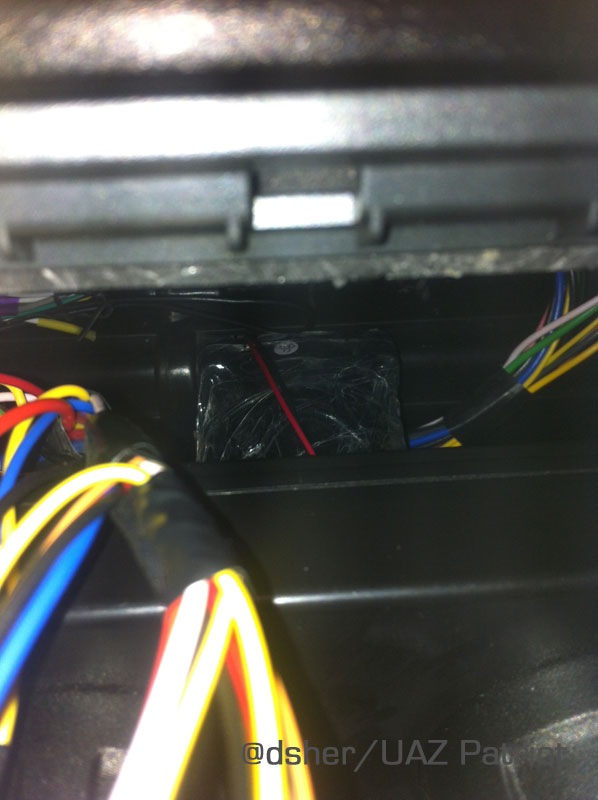

Вот для того что бы хоть как то работало все выше написанное и делается. Трубка снимается с блока управления, и ставится вентилятор так что бы засасывать воздух из (!) салона.
Есть еще вариант установки датчика температуры салона от калины 2. Там сам датчик то не нужен, а вот установленный вентилятор как раз и тянет воздух из салона.
ага… более менее стало понятно, спасибо.
Все верно. Для поддержания температуры.
Решеточка — это как раз дырка через которую должен (!) засасываться воздух из салона. Внутри блока управления на плате стоит температурный датчик, вот он и работает при включенной кнопке авто.
Из-за того, что блок управления и климатическая установка связаны между собой трубкой (назначение которой пока загадка) на скорости воздух из установки по этой трубке попадает на датчик который и сифонит на руку если держать ее на рычаге коробки. Таким образом температура берется с улицы по сути, а не аз салона. Потому и климат-контроль ни фига не работает.
Вот для того что бы хоть как то работало все выше написанное и делается. Трубка снимается с блока управления, и ставится вентилятор так что бы засасывать воздух из (!) салона.
Есть еще вариант установки датчика температуры салона от калины 2. Там сам датчик то не нужен, а вот установленный вентилятор как раз и тянет воздух из салона.
У нормальных машин датчик ставят под лобовым стеклом или в районе ламп подсветки салона, по идее целесообразно сам датчик вывести, если это возможно.
