Блок управления двигателем (ECM) Toyota Verso с 2013 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Toyota Verso , скачать электросхему Toyota Verso , электрооборудование Toyota Verso , схема электрооборудования Toyota Verso , двигатель Toyota Verso
2. Блок управления двигателем (ECM)
В качестве примера показано на моделях с бензиновыми двигателями. На моделях с дизельными двигателями операции проводятся аналогичным способом.
*крышка головки блока цилиндров № 2
крышка воздушного фильтра в сборе
входной патрубок воздушного фильтра № 1
входной патрубок воздушного фильтра № 2
разъем датчика массового расхода воздуха
крышка воздушного фильтра в сборе
фильтрующий элемент воздушного фильтра
корпус воздушного фильтра в сборе
Снятие и установка
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.
1. Снимите крышку отверстия кронштейна радиатора:
2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.
После подсоединения провода необходимо инициализировать некоторые системы.
3. Снимите крышку головки блока цилиндров № 2.
4. Снимите крышку воздушного фильтра в сборе.
5. Снимите фильтрующий элемент воздушного фильтра в сборе.
6. Снимите корпус воздушного фильтра в сборе.
7. Снимите входной патрубок воздушного фильтра № 1:
- Отсоедините 2 захвата и снимите входной патрубок воздушного фильтра № 1.
8. Отсоедините входной патрубок воздушного фильтра № 2:
Выверните болт и отсоедините входной патрубок воздушного фильтра № 2 от кузова автомобиля.
Момент затяжки: 7,0 Н∙м.
- Отсоедините зажим жгута проводов.
- Отсоедините 2 разъема ECM: нажав на фиксаторы, поднимите 2 рычага и отсоедините 2 разъема ECM.
- После отсоединения разъемов убедитесь, что на соединительной части разъема отсутствуют грязь, влага и другие посторонние частицы.
- При подсоединении разъемов убедитесь, что на соединительных частях разъема отсутствуют грязь, влага и другие посторонние частицы.
- Проверьте надежность фиксации 2 рычагов в опущенном положении.
- Выверните 2 болта и снимите ЕСМ.
Момент затяжки: 8,0 Н∙м.
- Выверните 4 винта и снимите 2 кронштейна ECM.
Момент затяжки: 3,0 Н∙м.
10. Установка производится в порядке обратном снятию.
11. После установки выполните инициализацию (см. раздел выше “Корпус дроссельной заслонки”).
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Источник статьи: http://krutilvertel.com/toyota-verso-2013-glava10-blok-upravlenija-dvigatelem-ecm

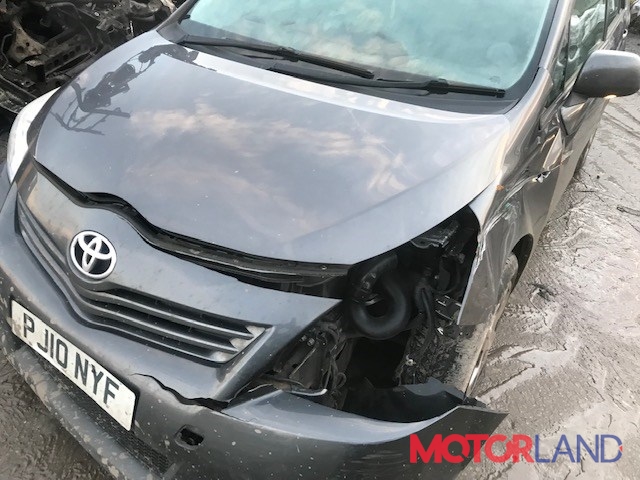

Блок управления (ЭБУ) Двигателем Toyota Verso 2009-2018, артикул 5609068
Артикул | 5609068 |
Констр. номер | |
Автомобиль | T14501 |
Марка | Toyota |
Модель | Verso 2009-2018 |
Кузов | Минивэн |
Цвет кузова | серый |
VIN | NMTDD26R50R032008 |
Маркировка двигателя | 1ADFTV |
Год | 2010 |
Объем двигателя | 2 л. |
Тип двигателя | Дизель |
Особенности двигателя | D-4D |
КПП | КПП 6-ст.мех.(МКПП) |
Срок доставки | Узнать срок доставки |
Данная запчасть снята с автомобиля
Возврату подлежат автозапчасти, в которых в течение проверочного срока были выявлены существенные дефекты или несоответствия, не позволяющие их дальнейшую эксплуатацию.
Срок проверки (со дня реализации): | |
---|---|
Двигатель | 30 дней |
КПП, АКПП | 14 дней |
Диск колёсный | 14 дня |
Прочие запчасти | 14 дней |
Ознакомиться с полными условиями гарантии можно здесь .
Бесплатная доставка товара до пункта выдачи возможна в городах:
В другие города доставка осуществляется до пунктов выдачи транспортных компаний.
Стоимость доставки до Вашего города в соответствии с тарифами транспортных компаний.
Ознакомиться с условиями доставки в другие регионы можно здесь .
Способы оплаты
-Наличными (При доставке в наши пункты выдачи )
— Visa/MasterCard
— Сбербанк онлайн
— Мир
— Альфа банк
Оплата товара осуществляется способами, предоставленными сервисом Яндекс-деньги.
100% прозрачность сделки. После оплаты на нашем сайте Вы получите электронный чек.
Источник статьи: http://motorlandby.ru/auto-parts/toyota/verso/2009-2018/blok-upravleniya-ebu/sku-5609068/

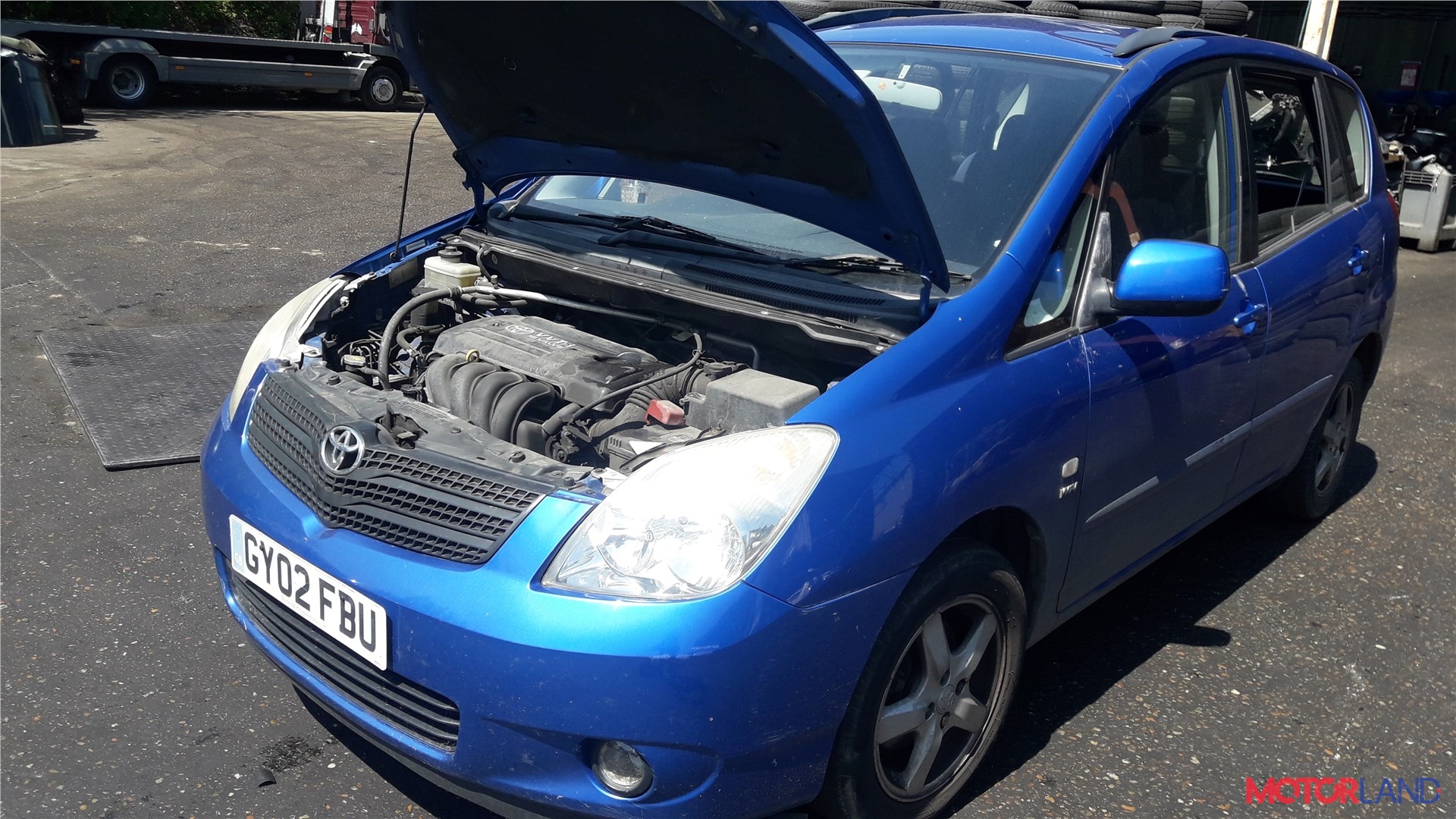

Блок управления (ЭБУ) Двигателем Toyota Corolla Verso 2002-2004, артикул 5203994
