Запирание, Неисправность центрального замка, Разблокирование

Блокировка от открывания детьми

Ключи, двери и окна

Закройте дверь водителя, откройте

дверь пассажира, нажмите кнопку

центрального замка m. Автомо‐

биль заблокируется. Закройте пас‐

Поверните ключ или аварийный

насколько возможно. Открыть ос‐

тальные двери можно при помощи

внутренних ручек (невозможно при

включенной противоугонной бло‐

кировочной системе). Багажное от‐

деление и крышка заправочной

горловины топливного бака ос‐

таются закрытыми. Для отключе‐

ния противоугонной системы вклю‐

Вставьте ключ или аварийный

на внутренней стороне двери и на‐

жимайте на замок до щелчка. По‐

том закройте дверь. Эту процедуру

необходимо выполнить для каждой

двери. Кроме того, водительскую

дверь можно запереть ключом сна‐

ружи. Крышка горловины топлив‐

ного бака и задняя дверь не запи‐

Используйте замки системы

безопасности детей, если на

заднем сиденье находится ре‐

Используя ключ или подходящую

отвертку, повернуть кнопку на

замке задней двери в горизонталь‐

ное положение. Дверь открыть из‐

нутри будет невозможно.

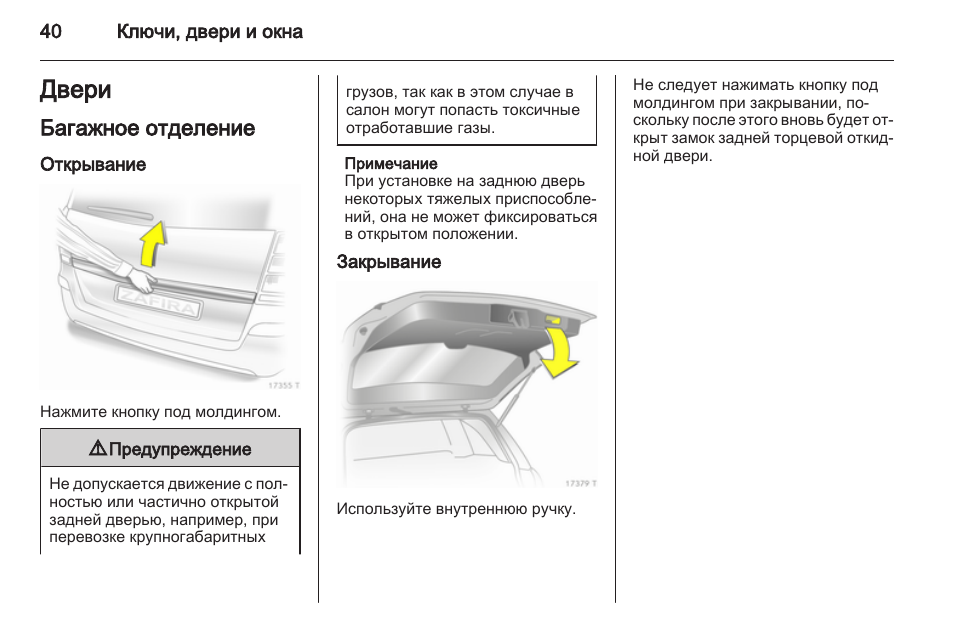

Двери, Багажное отделение, Открывание

Закрывание, Багажное отделение 3 40

Ключи, двери и окна

Нажмите кнопку под молдингом.

Не допускается движение с пол‐

ностью или частично открытой

задней дверью, например, при

грузов, так как в этом случае в

салон могут попасть токсичные

При установке на заднюю дверь

некоторых тяжелых приспособле‐

ний, она не может фиксироваться

в открытом положении.

Используйте внутреннюю ручку.

Не следует нажимать кнопку под

молдингом при закрывании, по‐

скольку после этого вновь будет от‐

крыт замок задней торцевой откид‐

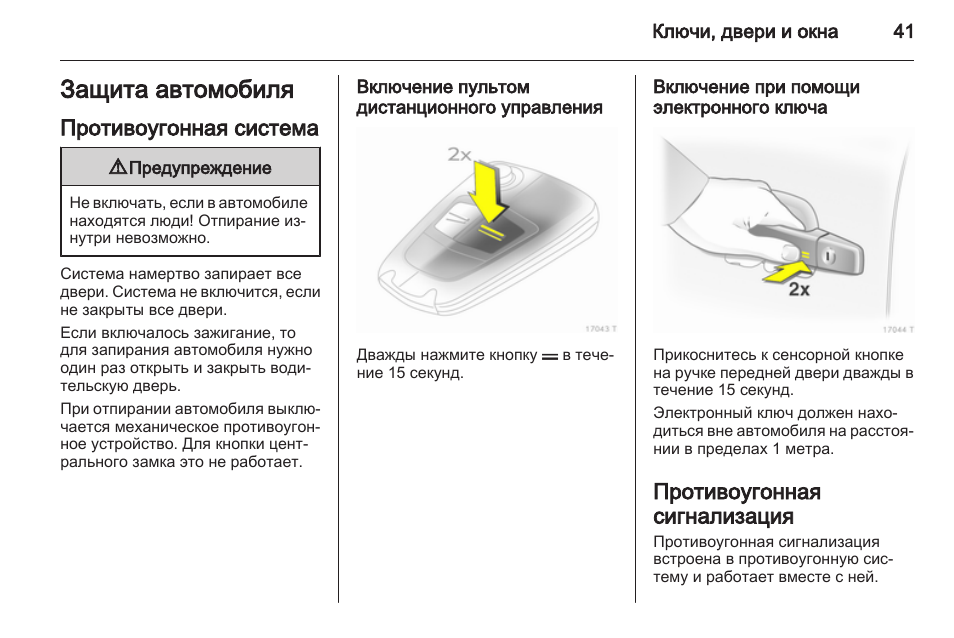

Защита автомобиля, Противоугонная система, Включение пультом дистанционного управления

Включение при помощи электронного ключа, Противоугонная сигнализация

Ключи, двери и окна

Не включать, если в автомобиле

находятся люди! Отпирание из‐

Система намертво запирает все

двери. Система не включится, если

не закрыты все двери.
Если включалось зажигание, то

для запирания автомобиля нужно

один раз открыть и закрыть води‐

тельскую дверь.
При отпирании автомобиля выклю‐

чается механическое противоугон‐

ное устройство. Для кнопки цент‐

рального замка это не работает.

Дважды нажмите кнопку p в тече‐

Включение при помощи

Прикоснитесь к сенсорной кнопке

на ручке передней двери дважды в

течение 15 секунд.
Электронный ключ должен нахо‐

диться вне автомобиля на расстоя‐

нии в пределах 1 метра.

встроена в противоугонную сис‐

тему и работает вместе с ней.

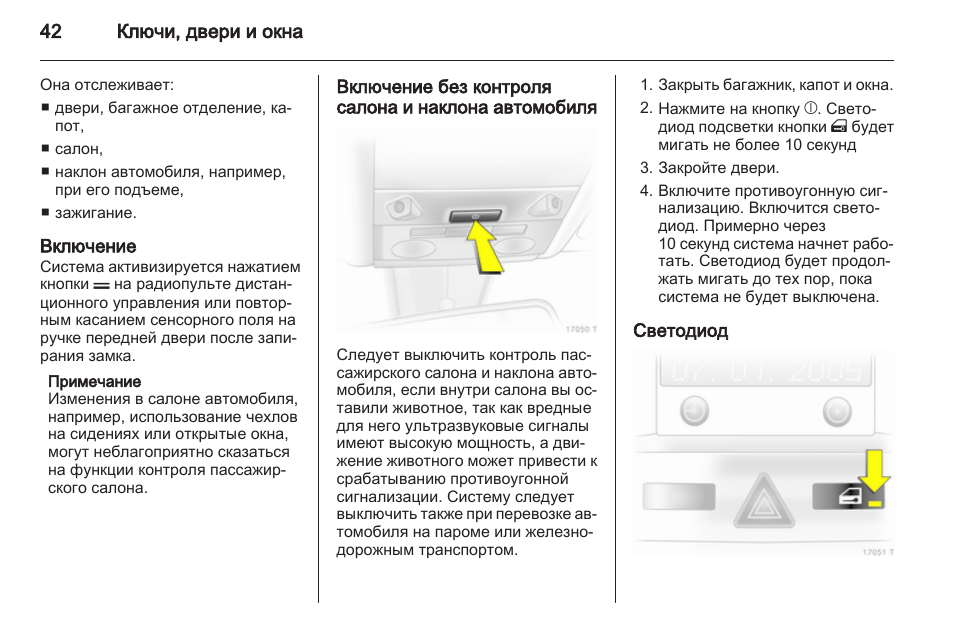

Включение, Включение без контроля салона и наклона автомобиля, Светодиод

42 ключи, двери и окна

Ключи, двери и окна

■ двери, багажное отделение, ка‐

■ салон,
■ наклон автомобиля, например,

при его подъеме,

Система активизируется нажатием

кнопки p на радиопульте дистан‐

ционного управления или повтор‐

ным касанием сенсорного поля на

ручке передней двери после запи‐

Изменения в салоне автомобиля,

например, использование чехлов

на сидениях или открытые окна,

могут неблагоприятно сказаться

на функции контроля пассажир‐

Включение без контроля

салона и наклона автомобиля

Следует выключить контроль пас‐

сажирского салона и наклона авто‐

мобиля, если внутри салона вы ос‐

тавили животное, так как вредные

для него ультразвуковые сигналы

имеют высокую мощность, а дви‐

жение животного может привести к

сигнализации. Систему следует

выключить также при перевозке ав‐

томобиля на пароме или железно‐

1. Закрыть багажник, капот и окна.
2. Нажмите на кнопку b. Свето‐

диод подсветки кнопки m будет

мигать не более 10 секунд

3. Закройте двери.
4. Включите противоугонную сиг‐

нализацию. Включится свето‐

диод. Примерно через

10 секунд система начнет рабо‐

тать. Светодиод будет продол‐

жать мигать до тех пор, пока

система не будет выключена.

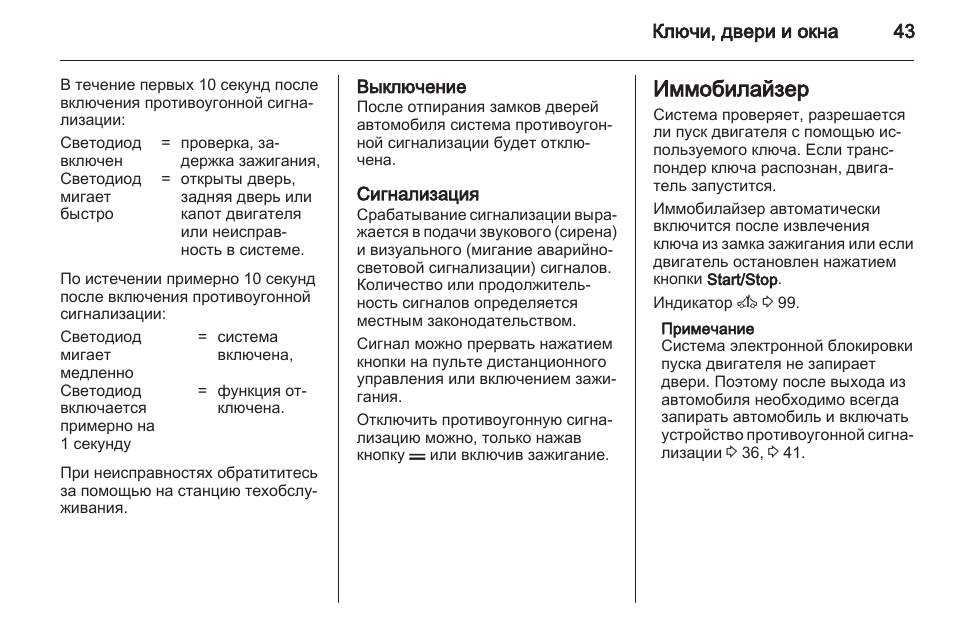

Выключение, Сигнализация, Иммобилайзер

Ключи, двери и окна 43

Ключи, двери и окна

В течение первых 10 секунд после

включения противоугонной сигна‐

задняя дверь или

ность в системе.

По истечении примерно 10 секунд

после включения противоугонной

При неисправностях обратититесь

за помощью на станцию техобслу‐

После отпирания замков дверей

автомобиля система противоугон‐

ной сигнализации будет отклю‐

Срабатывание сигнализации выра‐

жается в подачи звукового (сирена)

и визуального (мигание аварийно-

световой сигнализации) сигналов.

Количество или продолжитель‐

ность сигналов определяется

местным законодательством.
Сигнал можно прервать нажатием

кнопки на пульте дистанционного

управления или включением зажи‐

гания.
Отключить противоугонную сигна‐

лизацию можно, только нажав

кнопку p или включив зажигание.

Система проверяет, разрешается

ли пуск двигателя с помощью ис‐

пользуемого ключа. Если транс‐

пондер ключа распознан, двига‐

тель запустится.
Иммобилайзер автоматически

включится после извлечения

ключа из замка зажигания или если

двигатель остановлен нажатием

кнопки Start/Stop.
Индикатор A 3 99.

Система электронной блокировки

пуска двигателя не запирает

двери. Поэтому после выхода из

автомобиля необходимо всегда

запирать автомобиль и включать

устройство противоугонной сигна‐

Наружные зеркала, Панорамное зеркало, Электронная регулировка

Складывание, Складывание вручную, Складывание при помощи электропривода, 44, складывающиеся наружные, Зеркала 3 44, наружные зеркала

Ключи, двери и окна

Панорамное внутреннее зеркало с

асферическим участком обеспечи‐

вает сокращение мертвых зон.

Форма зеркала уменьшает раз‐

меры объектов, что отрицательно

сказывается на правильности

оценки расстояний водителем.

Сначала выберите зеркало, кото‐

рое нужно отрегулировать, потом

отрегулируйте его положение по‐

воротом ручки управления.

Для обеспечения безопасности пе‐

шеходов, внешние зеркала скла‐

дываются от удара определенной

силы. Для того чтобы вернуть зер‐

кало в рабочее положение, нужно

слегка надавить на его корпус.

Наружные зеркала можно сложить,

слегка нажав на наружный край

Складывание при помощи

При нажатии на кнопку n склады‐

ваются оба наружных зеркала.
Если еще раз нажать кнопку n, оба

наружных зеркала вернутся в ис‐

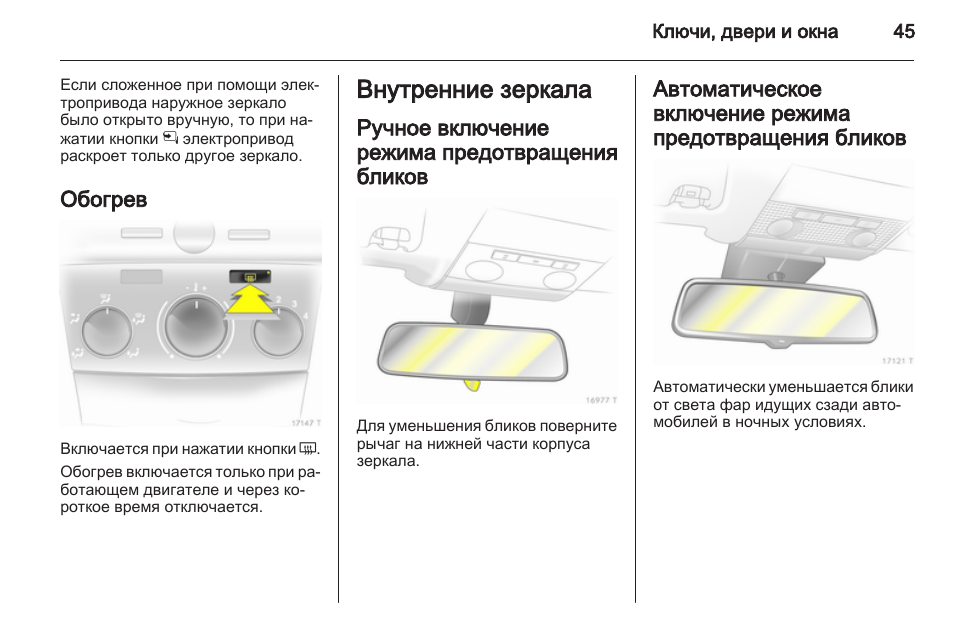

Обогрев, Внутренние зеркала, Ручное включение режима предотвращения бликов

3 45, авто, С обогревом 3 45

Ключи, двери и окна

Если сложенное при помощи элек‐

тропривода наружное зеркало

было открыто вручную, то при на‐

жатии кнопки n электропривод

раскроет только другое зеркало.

Включается при нажатии кнопки Ü.
Обогрев включается только при ра‐

ботающем двигателе и через ко‐

роткое время отключается.

Для уменьшения бликов поверните

рычаг на нижней части корпуса

Автоматически уменьшается блики

от света фар идущих сзади авто‐

мобилей в ночных условиях.

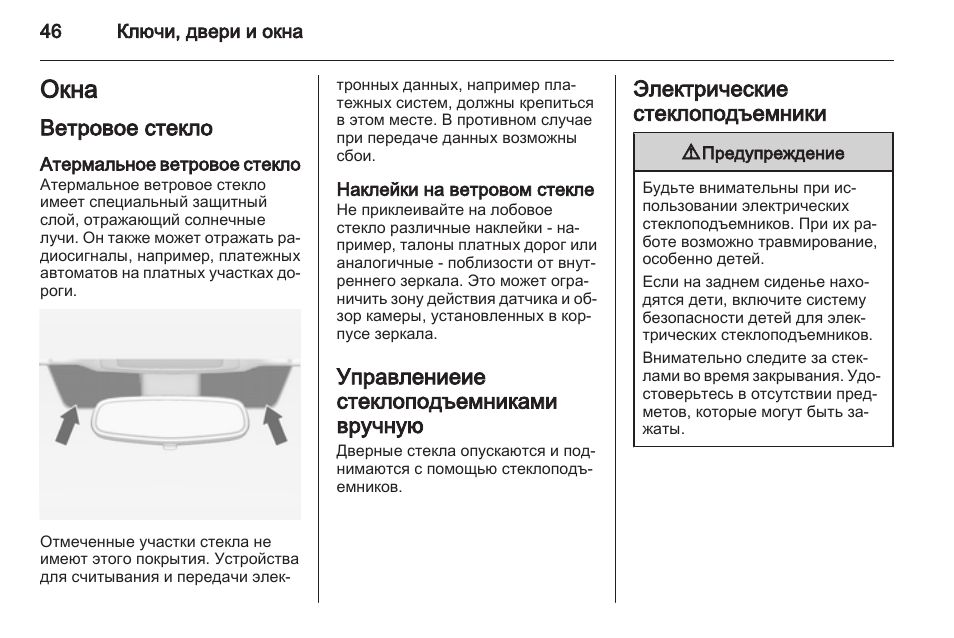

Окна, Ветровое стекло, Атермальное ветровое стекло

Наклейки на ветровом стекле, Управлениеие стеклоподъемниками вручную, Электрические стеклоподъемники

Ключи, двери и окна

Атермальное ветровое стекло

имеет специальный защитный

слой, отражающий солнечные

лучи. Он также может отражать ра‐

диосигналы, например, платежных

автоматов на платных участках до‐

Отмеченные участки стекла не

имеют этого покрытия. Устройства

для считывания и передачи элек‐

тронных данных, например пла‐

тежных систем, должны крепиться

в этом месте. В противном случае

при передаче данных возможны

Наклейки на ветровом стекле

Не приклеивайте на лобовое

стекло различные наклейки — на‐

пример, талоны платных дорог или

аналогичные — поблизости от внут‐

реннего зеркала. Это может огра‐

ничить зону действия датчика и об‐

зор камеры, установленных в кор‐

Дверные стекла опускаются и под‐

нимаются с помощью стеклоподъ‐

Будьте внимательны при ис‐

стеклоподъемников. При их ра‐

боте возможно травмирование,

особенно детей.
Если на заднем сиденье нахо‐

дятся дети, включите систему

безопасности детей для элек‐

трических стеклоподъемников.
Внимательно следите за стек‐

лами во время закрывания. Удо‐

стоверьтесь в отсутствии пред‐

метов, которые могут быть за‐

Защита от защемления, Управление окнами снаружи, Ключи, двери и окна 47

Ключи, двери и окна

■ при включенном зажигании,
■ в течение 5 минут после выклю‐

■ в течение 5 минут после уста‐

новки ключа зажигания в

Независимо от времени, прошед‐

шего после выключения зажига‐

ния, стеклоподъемники перестают

работать при открывании двери во‐

Для подъема и опускания стекол

используйте органы управления.

На автомобилях с электрическими

стеклоподъемниками, для прекра‐

щения движения стекла вытяните

или нажмите выключатель еще

Защита от защемления

Если при автоматическом подъеме

стекла, в верхней половине окна

возникнет сопротивление его дви‐

жению, движение немедленно пре‐

кратится и окно вновь откроется.
Если ход стекла затруднен, напри‐

мер из-за наледи, закрывайте окно

поэтапно, несколько раз включив

Система безопасности детей,

Выключатель z может использо‐

ваться для включения и выключе‐

ния стеклоподъемников задних

Управление окнами снаружи

Дистанционное управление стек‐

лоподъемниками снаружи автомо‐

Пульт дистанционного управления, Электронный ключ, Перегрузка

Неисправности, 48 ключи, двери и окна

Ключи, двери и окна

Пульт дистанционного управления

Нажимайте q или p до тех пор,

пока все окна не закроются или не

Для закрывания, прикоснитесь к

области датчиков на ручке двери и

подождите, пока все окна не за‐

кроются полностью.
Электронный ключ должен нахо‐

диться вне автомобиля на расстоя‐

нии в пределах 1 метра.

При слишком частом подъеме и

опускании стекол, электропитание

стеклоподъемников на некоторое

Если окна не открываются или не

закрываются автоматически, вклю‐

чите электронную систему управ‐

ления стеклоподъемниками сле‐

1. Закройте двери.
2. Включите зажигание.
3. Полностью закройте окно и по‐

Источник статьи: http://manualza.ru/opel/zafira/bhji41
