Бортовой компьютер ВАЗ 2107 инжектор
Автомобиль российского производства ВАЗ 2107 с завода никогда не оснащался таким изделием, как бортовой компьютер. Несмотря на то, что производство данной модели уже давно прекращено, на сегодняшний день для нее выпускаются запчасти, разного рода доработки и множество деталей тюнинга. Одним из таковых комплектующих является бортовой компьютер, о котором пойдет речь в этом материале.
Несмотря на то, что «семерка» не комплектовалась бортовым компьютером, его можно установить самостоятельно без особых переделок. Специально для ВАЗ 2107 выпускается свой бортовой компьютер под названием «Штат 07 Х1-М» (ниже на фото представлен вид изделия). Стоимость изделия невысокая, что собственно говорит о его незначительном функционале, но также и о доступности каждому водителю. Итак, разберемся, как можно самому установить бортовой компьютер на ВАЗ 2107 инжекторного типа.
БК «Штат» для ВАЗ 2107
Бортовой компьютер «Штат» предназначается исключительно для автомобилей ВАЗ 2107. Его конструкция выполнена в форме заглушки, которая находится на панели рядом с часами. Но данный агрегат является не единственной моделью, которую можно установить на «семерку». Существует много других моделей(универсальных), которые отличаются формами и функционалом, но уделим внимание именно изделиям фирмы «Штат».
Бортовой компьютер «Штат» предназначается для работы с контроллерами типа «Январь», «Ителма», «Автелм». С контроллерами «BOSCH» агрегат не совместим, поэтому можно заметить, что агрегат данной модели предназначается только для работы с инжекторными двигателями «семерок».
Изделие напоминает по форме пейджер, так как имеет только две кнопки и дисплей, на котором возможно отображение информации в трехзначном формате. Примитивное изделие, стоимость которого составляет не более 1000 рублей. Несмотря на это, такое маленькое изделие выполняет 30 функций, которые являются достаточно полезными для водителя. Рассмотрим подробнее, что же за функции выполняет БК типа «Штат 07 Х1-М».
Функционал БК «Штат 07 Х1-М»
Основными полезными функциями, которые выполняет бортовой компьютер на ВАЗ 2107, являются:
- Ошибки работы двигателя.
- Отображение расхода топлива за поездку.
- Пробег.
- Уровень топлива в баке.
- Средняя скорость движения.
- Время, которое пройдено в пути.
- Спидометр.
Это основные функции, которые обязательно порадуют владельца ВАЗ 2107. Кроме этого, немаловажно отметить такую опцию, как «Плазмер», представляющая собой сушку и прогрев свечей. Эта функция полезна тем, что перед запуском двигателя на электроды подается высоковольтный импульс частотой 150 Гц. При подаче импульса происходит выделение энергии, которая образует ионизацию воздуха в камере сгорания. Посредством этого происходит прогрев и просушка электродов свечей.
Установка бортового компьютера данной модели не представляет особых сложностей. Все что потребуется для установки – это снять заглушку, подсоединить провода в соответствующие разъемы согласно инструкции, после чего наслаждаться функционалом изделия. Подключение проводов бортового компьютера выполняется следующим образом:
- серый провод «К-линии» следует присоединить к контакту номер 7 диагностического разъема;
- черный провод идет на массу автомобиля;
- красный провод присоединяется к плюсовому контакту +12В (на часах это красно-синий провод);
- белый провод припаивается к подсветке (к белому проводу на часах);
- если в авто есть лампа «CHECK ENGINE»: подключаем двойной разъем БК к ее проводам по цвету.

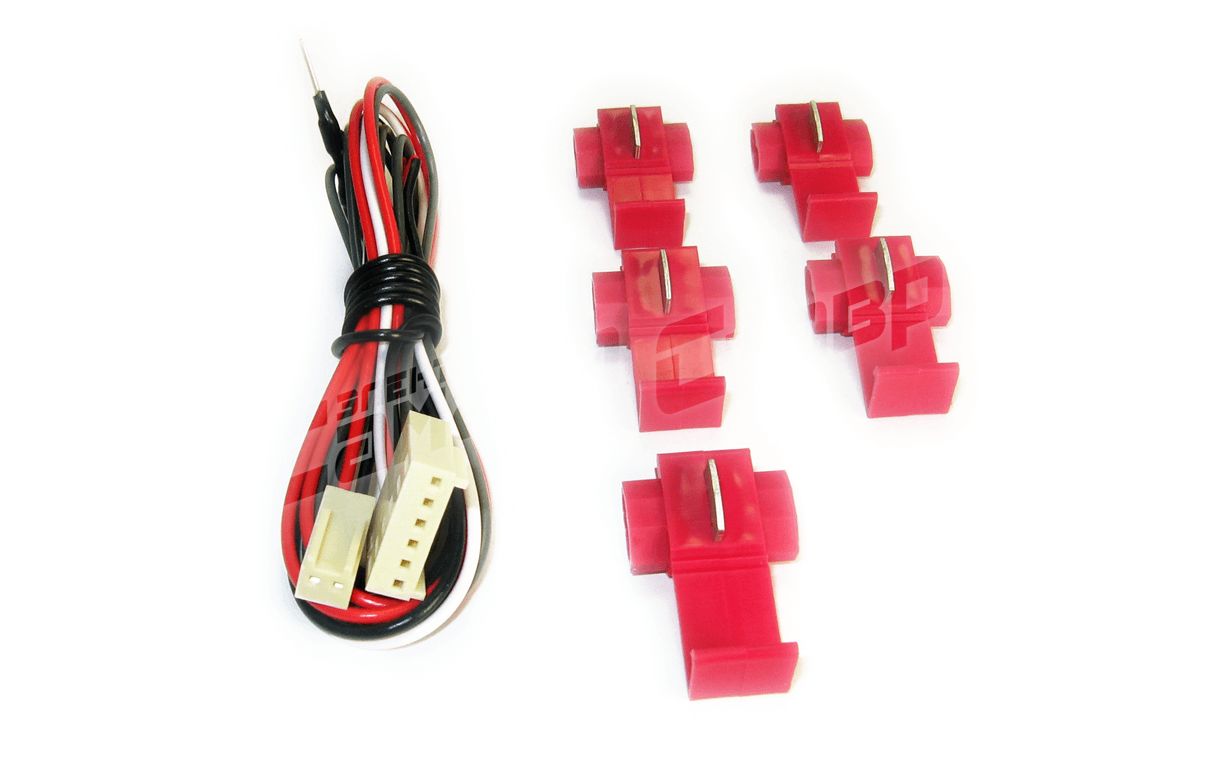

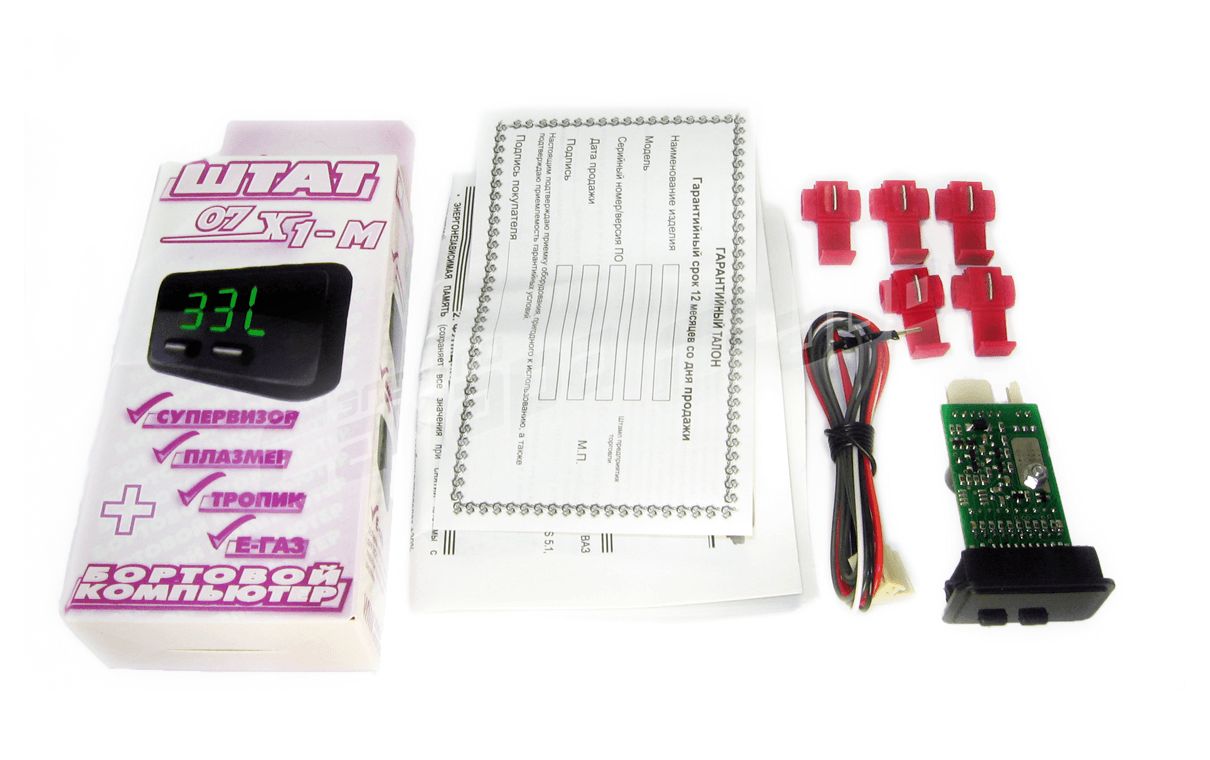

Ниже на фото представлены комплектующие устройства.
Если вы располагаете большей суммой средств, то вместо простенького БК можно установить более дорогую версию от фирмы «Штат». Эта модель бортового компьютера называется «Штат 07 Х5», которая также предназначена для инжекторных и даже карбюраторных «семерок». Эта модель будет в несколько раз больше предыдущей, поэтому производитель предлагает устанавливать устройство в верхней части консольной панели вместо решеток для подачи воздуха в салон.
Особенности монтажа БК «Штат 07 Х5»
Изначально следует отметить, что БК «Штат 07 Х5» на ВАЗ 2107 устанавливается как на инжекторный тип двигателя, так и на карбюратор. Такой агрегат отлично функционирует с контроллерами типа «Bosch». Стоимость агрегата составляет около 3000 рублей. Выглядит БК следующим образом, как показано на фото ниже.
В комплектацию бортового компьютера типа «Штат 07 Х5» входят следующие материалы:
- проводка с наконечниками;
- датчик температуры;
- обжим проводки;
- инструкция.
Процесс установки выглядит следующим образом:
- Изначально необходимо демонтировать приборную панель, для чего вывинчивается болт, располагающийся под накладкой.
- После снятия приборной панели, воздуховоды рекомендуется заклеить скотчем(можно использовать кусочек шумоизоляции), чтобы на установленный бортовой компьютер не оседала пыль.
- Теперь между тросиком спидометра и кнопкой вентилятора необходимо отсоединить располагающуюся клемму. На фото ниже показан вид этой клеммы, а красным цветом выделена ячейка(отвечает за уровень топлива в баке), к которой следует подключить розовый проводок из комплекта БК.
- Оставшиеся провода(черный, белый и красный) следует протянуть вниз к часам, и подключить к клеммам часов.
- На инжекторных автомобилях необходимо подключить зеленый провод к лампе «Check Engine».
- А серый провод «К-линии» подсоединяем к контакту «7» диагностического разъема.
- Провод датчика температуры следует протянуть в подкапотное пространство, но большинство водителей отказываются от этой опции по простой причине, что показания устройства сильно различаются от истины.
После этого устанавливает бортовой компьютер на место и наслаждается его функционированием. Штука очень полезная и позволяет следить за разными параметрами авто, а также не нарушать правил дорожного движения.
Преимуществом последней модели БК является не только большой размер устройства, но и наличие дисплея, на котором отображается различная полезная информация в приемлемом для человека виде. В то время как БК «Штат 07Х1-М» выводит информацию в трехзначном цифровом формате, которую необходимо расшифровывать.
Источник статьи: http://provaz07.ru/tyuning/bortovoj-kompyuter-vaz-2107-inzhektor.html
Бортовой компьютер Штат 2107 Х1 М на Классику ВАЗ
Цена при заказе в интернет-магазине.
Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».
Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.
Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.
Это статус товара, отображающий информацию о наличии товара на складе.
Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.
На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.
Сроки поступления товара в магазин вам сообщит оператор.
Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.
Товары, поставляемые «под заказ» отправляются только при 100% предоплате.
Сроки поставки вам сообщит оператор.
Назначение компьютера Штат 2107 Х-1М Классика
Бортовой компьютер Штат 2107 Х-1М Классика предназначен для установки на автомобили Классического семейства ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 с инжекторным двигателем.

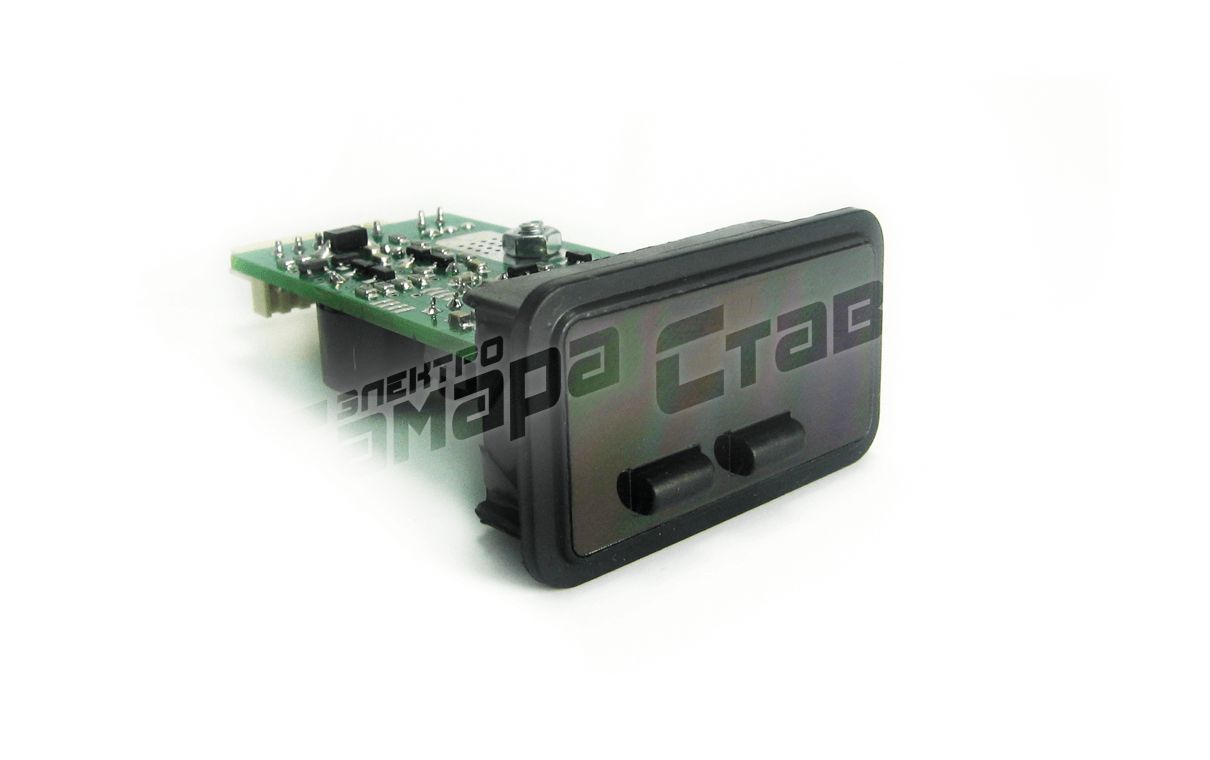

Компьютер на ВАЗ 2107 инжектор Штат Х-1 Классика представляет собой двухкнопочный бортовой компьютер с цифровым LED
светодиодным дисплеем на три знака.
Устанавливается вместо заглушки кнопки на панели приборов.
Функционально, компьютер на ВАЗ 2107 инжектор предлагает своему владельцу 30 самых наиболее важных параметров. Среди которых можно выделить две:
- Функция «ПЛАЗМЕР» это плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов частотой 150 Гц энергией 0,04 Дж. За время воздействия на каждой свече выделяется энергия порядка 60 Дж. При этом происходит ионизация воздуха в цилиндрах, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа запуска двигателя в сильный мороз или в условиях повышенной влажности, а также при недопустимом заливе электродов свечей бензином.
- Функция «ТРОПИК» это включение вентилятора системы охлаждения по заданной Вами температуре двигателя. Эта функция особенно полезна летом в жаркое время, когда машина стоит в «пробке» в городе, т.к. поможет избежать перегрева двигателя.
Бортовой компьютер 2107 работает как диагностический тестер, т.е. определяет и сбрасывает ошибки ЭБУ.
Штат 2107 Х1 очень прост в подключении, необходимо провести всего 4 провода, это +, -, + для подсветки и К-линия в колодке диагностики.
Бортовой компьютер Штат 2107 Х-1М Классика предназначен для установки на автомобили семейства ВАЗ 2104, ВАЗ 2105, ВАЗ 2107 (Классика).
Совместим с контроллерами:
- Январь 5.1, Январь 7.2
- Итэлма VS 5.1
- Автэл М73 (ЕВРО-3)
- Итэлма М7.3 (ЕВРО-3)
- Итэлма М74К (ЕВРО-3)
Функциональность:
- Маршрутный компьютер.
- Остаток топлива в баке.
- Прогноз пробега на остатке топлива.
- Счетчик топлива.
- Пройденный путь.
- Время в пути.
- Средний расход топлива.
- Средняя скорость.
- Диагностический тестер.
- Расшифровка Check Engine.
- Температура охлаждающей жидкости
- Диагностические коды системы управления двигателем.
- Температура двигателя.
- Стирание кодов ошибок
- Напряжение бортовой сети.
- Положение дроссельной заслонки.
- Цифровой тахометр.
- Цифровой спидометр.
- Текущий расход топлива.
- «ПЛАЗМЕР» — прогрев и сушка свечей.
- Сигнализатор.
- Перегрев двигателя.
- Авария бортовой сети.
- Превышения порога скорости.
- Энергонезависимая память.
- Счетчик времени стоянки.
- Забытые габаритные огни.
- Автоматическое управление вентилятором.
- Функция «ТРОПИК».
- Яркость дисплея.
Источник статьи: http://samara-stavr.ru/ShTAT_2107_H-1M_Klassika.htm
Бopтовой компьютер БК-50 для автомобилей Ваз
Бортовой компьютер ВАЗ 2107 инжектор
Автомобиль российского производства ВАЗ 2107 с завода никогда не оснащался таким изделием, как бортовой компьютер. Несмотря на то, что производство данной модели уже давно прекращено, на сегодняшний день для нее выпускаются запчасти, разного рода доработки и множество деталей тюнинга. Одним из таковых комплектующих является бортовой компьютер, о котором пойдет речь в этом материале.
Несмотря на то, что «семерка» не комплектовалась бортовым компьютером, его можно установить самостоятельно без особых переделок. Специально для ВАЗ 2107 выпускается свой бортовой компьютер под названием «Штат 07 Х1-М» (ниже на фото представлен вид изделия). Стоимость изделия невысокая, что собственно говорит о его незначительном функционале, но также и о доступности каждому водителю. Итак, разберемся, как можно самому установить бортовой компьютер на ВАЗ 2107 инжекторного типа.
БК «Штат» для ВАЗ 2107
Бортовой компьютер «Штат» предназначается исключительно для автомобилей ВАЗ 2107. Его конструкция выполнена в форме заглушки, которая находится на панели рядом с часами. Но данный агрегат является не единственной моделью, которую можно установить на «семерку». Существует много других моделей(универсальных), которые отличаются формами и функционалом, но уделим внимание именно изделиям .
Бортовой компьютер «Штат» предназначается для работы с контроллерами типа «Январь», «Ителма», «Автелм». С контроллерами «BOSCH» агрегат не совместим, поэтому можно заметить, что агрегат данной модели предназначается только для работы с инжекторными двигателями «семерок».
Изделие напоминает по форме пейджер, так как имеет только две кнопки и дисплей, на котором возможно отображение информации в трехзначном формате. Примитивное изделие, стоимость которого составляет не более 1000 рублей. Несмотря на это, такое маленькое изделие выполняет 30 функций, которые являются достаточно полезными для водителя. Рассмотрим подробнее, что же за функции выполняет БК типа «Штат 07 Х1-М».
Функционал БК «Штат 07 Х1-М»
Основными полезными функциями, которые выполняет бортовой компьютер на ВАЗ 2107, являются:
- Ошибки работы двигателя.
- Отображение расхода топлива за поездку.
- Пробег.
- Уровень топлива в баке.
- Средняя скорость движения.
- Время, которое пройдено в пути.
- Спидометр.
Это основные функции, которые обязательно порадуют владельца ВАЗ 2107. Кроме этого, немаловажно отметить такую опцию, как «Плазмер», представляющая собой сушку и прогрев свечей. Эта функция полезна тем, что перед запуском двигателя на электроды подается высоковольтный импульс частотой 150 Гц. При подаче импульса происходит выделение энергии, которая образует ионизацию воздуха в камере сгорания. Посредством этого происходит прогрев и просушка электродов свечей.
Установка бортового компьютера данной модели не представляет особых сложностей. Все что потребуется для установки – это снять заглушку, подсоединить провода в соответствующие разъемы согласно инструкции, после чего наслаждаться функционалом изделия. Подключение проводов бортового компьютера выполняется следующим образом:
- серый провод «К-линии» следует присоединить к контакту номер 7 диагностического разъема;
- черный провод идет на массу автомобиля;
- красный провод присоединяется к плюсовому контакту +12В (на часах это красно-синий провод);
- белый провод припаивается к подсветке (к белому проводу на часах);
- если в авто есть лампа «CHECK ENGINE»: подключаем двойной разъем БК к ее проводам по цвету.
Ниже на фото представлены комплектующие устройства.
Если вы располагаете большей суммой средств, то вместо простенького БК можно установить более дорогую версию от . Эта модель бортового компьютера называется «Штат 07 Х5», которая также предназначена для инжекторных и даже карбюраторных «семерок». Эта модель будет в несколько раз больше предыдущей, поэтому производитель предлагает устанавливать устройство в верхней части консольной панели вместо решеток для подачи воздуха в салон.
Особенности монтажа БК «Штат 07 Х5»
Изначально следует о на ВАЗ 2107 устанавливается как на инжекторный тип двигателя, так и на карбюратор. Такой агрегат отлично функционирует с контроллерами типа «Bosch». Стоимость агрегата составляет около 3000 рублей. Выглядит БК следующим образом, как показано на фото ниже.
Лада 2107 Снежная королева › Бортжурнал › ❶ Установка БК Штат 07 Х5-М
Всем доброго времени суток! Это моя первая запись в БЖ, так что строго не судите))
Решил себе установить Бортовой Компьютер. Полазил в интернете, посмотрел характеристики, в общем, он мне понравился и я захотел его купить и установить. В городе моём с этим напряжёнка, нигде их нет и решил выписать с официального сайта производителя, вместе с пересылкой у меня ушло 2427 рублей.
Для начала посмотрим как было до и после.
В комплектацию БК входит: Сам БК, Установочные провода, датчик температуры, обжим проводов и инструкция.
Снимаем заглушку, подковыриваем ножом или чем будет удобно. Затем за заглушкой отворачиваем верхний болт крестовой отвёрткой.
Тянем на себя, после этого вынимаем дифлекторы, и срезаем перегородку между ними, я срезал ножом, то что было под рукой.
Воздуховоды или как их звать я обклеил скотчем, чтобы не дуло пылью на БК
Для подключения розового провода из комплекта БК, снимаем колодку проводов, которая между тросиком спидометра и кнопкой вентилятора. Ищем на ней розовый провод отвечающий за показания уровня топлива в баке (на фото №1 ниже обведено красным цветом) и вынимаем его из колодки вместе с «мамой» и ставим на его место новый из комплекта БК, а наш стандартный провод подсоединяем к фишке БК.
Далее тянем остальные провода в бороду, к часам и лампе «Check engine» и подключаем их. Если у вас лампа «Check engine» Находится на щитке приборов, то зелёный провод подключаем к кнопке включения обогрева заднего стелка.
Тянем провод датчика температуры в подкапотное пространство через уплотнительную резинку гидрокоректора фар.
Можно датчик температуры не тянуть, он всё равно безбожно врёт, на улице +10, он показывает +39.
Ну вот и всё, можно сказать установка завершена) Устанавливаем всё обратно и наслаждаемся плодами трудов))
Всем спасибо за внимание, жмите «Нравится» и подписывайтесь)
Ремонт спидометра
На сегодняшний момент машина является, наверное, самым комфортным способом перемещения. Автомобиль имеет множество преимуществ перед общественным транспортом, но каждое из этих преимуществ так или иначе связано с затратами денежных средств и вашего времени. Естественно вам, так или иначе, придется выделить время для ухода за своим транспортным средством, потому как без поломок тут не обойтись. Довольно частой проблемой панели приборов является нарушение функционирования спидометра. Естественно опытные автолюбители совершенно спокойно могут определить скорость передвижения автомобиля на глаз, но неопытные водители не смогут этого сделать. Во избежание возникновения опасных ситуаций на дорогах каждый водитель должен уметь ремонтировать приборную панель.
Итак, для проведения ремонта датчика скорости на автомобиле марки ВАЗ 21074 вам понадобятся:
- Набор инструментов;
- Инструкция по использованию транспортного средства;
- Герметик;
- Пластиковая вилка.
Панель приборов ВАЗ 21074
Естественно не у каждого владельца автомобиля ВАЗ 21074 сохранилась инструкция по использованию транспортного средства, но если оно у вас есть, то для начала изучите его, а уже потом приступайте к ремонту спидометра. В инструкции по использованию автомобиля размещено огромное количество полезных советов, которые желательно учитывать при передвижении на автомобиле. Наверное, у многих сейчас возник вопрос, а как же определить нарушение функционирования датчика скорости, который замеряет максимальную скорость автомобиля. Итак, вот несколько основных признаков нарушения функционирования спидометра:
- Стрелка спидометра находится в регулярном передвижении.
- При нахождении стрелки в одном расположении, они вообще перестают передвигаться.
После диагностирования нарушения работы спидометра необходимо провести такие действия:
Износились или стерлись зубчики на шестеренках датчика скорости, которые располагаются с обратной стороны панели приборов. Разорвался трос датчика скорости. В таком случае необходимо провести полную замену датчика. Изменилась форма стрелочки, которая замеряет скорость автомобиля
В таком случае необходимо провести замену стрелочки, а для этого нужно осторожно поддеть испорченную деталь с помощью пластиковой вилки и установить новую стрелочку.
Диагностировав причину неисправности спидометра замените поломанную детальку, но если вам не удалось обнаружить причину поломки, то попробуйте просто поправить стрелочку, возможно она просто застряла
После проведения ремонтных работ осторожно собирайте все в обратном порядке, потому как невнимательная сборка может повлиять на функционирование транспортного средства
Снятие панели приборов
В некоторых случаях для проведения небольшого ремонта необходимо будет снять панель приборов. Такая необходимость может возникать при проведении замены лампочек подсветки.
Итак, алгоритм проведения снятия приборной панели:
- Отсоедините минусовой проводок аккумулятора;
- Снимите рукоятку каждого из рычагов руководства отопителем при помощи шлицевой отвертки;
- Открутите гайку, которая закрепляет рукоятку сбрасывания показаний датчика суточного пробега автомобиля;
- Протолкните рукоятку за приборную панельку;
- С помощью тоненькой отвертки подденьте и снимите заглушку самореза, который закрепляет приборную панельку. Заглушка располагается с правой стороны блока рычагов руководства системой отопления и вентиляции салона транспортного средства.
- Открутите саморез, закрепляющий приборную панельку;
- Вытащите панельку приборов ВАЗ 21074;
- Открутите накидную рифленую гайку тросика привода датчика скорости и отсоедините тросик;
- Снимите шланг со штуцера экономайзера;
- Снимите цветные колодки с каждого жгута проводков;
- Полностью снимите приборную панельку.
Бортовой компьютер на ВАЗ 2107 установка
Ваз 2107 с завода не комплектуется бортовым компьютером, поэтому его владельцы лишены возможности получать информацию о работе систем двигателя. Все же инжекторный автомобиль производится с электронным блоком управления и на него можно установить бортовой компьютер. Установка своими руками в дальнейшем позволит вам следить за показаниями двигателя, топливной системы и другими показаниями, в реальном времени и моментально выявить неисправности при их возникновении. Давайте разберемся, что же это такое — бортовой компьютер, какой выбрать и самостоятельно установить его на автомобиль.
Какой бортовой компьютер выбрать
Чтобы выбрать, вам необходимо определиться с ответами на данные вопросы:
- Каким образом планируется его использовать?
- Какой у вас бюджет на покупку? Цены варьируются в зависимости от возможностей устройства и производителя.
- Дешевые ЖК-дисплеи не приспособлены для работы в наши холодные зимы при низкой температуре.
- Какие вам необходимы дополнительные функции, такие как температуре воздуха в салоне или на улице?
- Где планируется установить?
- В общем все зависит от ваших предпочтений!
Бортовые компьютеры для карбюраторных двигателей
Дисплей — ЖК с регулировкой подсветки Установка — штатное место в «торпедо». Датчик внешней температуры. Диагностика и сброс ошибок ЭБУ.
Установка — приборная панель или «торпедо». Тип двигателя — карбюратор. Отображаемые параметры: Обороты и Напряжение
Дисплей — LED светодиодный 4 знака. Выход управления нагрузкой. УЗСК. Тахометр. Вольтметр. Часы. Датчик температуры. Нагрузочная вилка.
Дисплей — LED светодиодный 4 знака. Датчик температуры. Нагрузочная вилка. УЗСК. Тахометр. Вольтметр. Часы. Установка — в любом удобном месте.
Дисплей — LED светодиодный 4 знака. Работа только с 4-х тактным двигателем УЗСК. Тахометр. Вольтметр. Часы. Нагрузочная вилка. Будильник.
Для карбюраторных двигателей. Минимальные габариты и вес. Низкая потребляемая мощность. Повышенная надежность и долговечность.
Установка — приборная панель или «торпедо». Тип двигателя — карбюратор. Отображаемый параметр — Обороты.
Установка — приборная панель или «торпедо». Тип двигателя — дизель и карбюратор. Отображаемый параметр — Обороты.
Дисплей — ЖК матричный с RGB подсветкой. Установка — в любом месте автомобиле. Обновление ПО. Универсальный режим. Сброс ошибок ЭБУ.
Дисплей — ЖК дисплей 2,4″ (320х240) Установка — в штатное 1-DIN место Датчик температуры. Универс. режим. Обновление ПО. Сброс ошибок ЭБУ.
Дисплей — ЖК матричный с RGB подсветкой. Установка — в любом месте автомобиле. Обновление ПО. Универсальный режим. Работа с любым типом двиг. Сброс ЭБУ.
Дисплей — ЖК дисплей 2,4″ (320х240) Установка — в штатное 1-DIN место Датчик температуры. Универс. режим. Обновление ПО. Сброс ошибок ЭБУ.
Самостоятельная установка
После того как выбор сделан и вы приобрели нужную вам модель, остается дело только за его установкой. Это процедура достаточно простая и не очень трудоемкая, которая не требует специальных навыков и оборудования.
Перед тем как установить бортовой компьютер, надо определится с местом его размещения в салоне. Информация, которую отображает дисплей компьютера, должна быть отлично видна с водительского места. Чаще всего устанавливают в центральную консоль панели. Место установки зависит от размеров дисплея. Перед подключением необходимо отключить массу от аккумулятора. Это поможет вам избежать повреждения устройства при коротком замыкании.
После данных мероприятий, к месту установки прокладываются провода от ЭБУ (электронного блока управления) и датчиков автомобиля. Производим подключение в соответствии с инструкцией, которая должна прилагаться в комплекте, подключаем «массу» аккумулятора и радуемся произведенной установке.
Установка бортового компьютера на Ваз 2107
Вазовская «классика» не комплектуется бортовым компьютером, поэтому владельцы ВАЗ лишены возможности получения информации о работе двигателя и прочих систем автомобиля. Однако тот же ВАЗ 2107 с инжекторным двигателем с электронным блоком управления отлично приспособлен для установки бортового компьютера. Самостоятельная установка бортового компьютера позволяет следить за показателями работы машины в режиме реального времени и оперативно выявлять неисправности при возникновении. Давайте вместе разберемся, что такое бортовой компьютер ВАЗ 2107, как его самостоятельно выбрать и установить на автомобиль.
Прошивка ЭБУ
Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной. Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.
Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:
- улучшить показатели работы машины по всем параметрам;
- оптимизировать функции работы ЭБУ;
- сократить расход топлива;
- продлить ресурс двигателя.
Прошивку ЭБУ необходимо выполнять исключительно в сервисном центре и после полного технического осмотра мотора специалистами. Для этой процедуры предусмотрено специальное сервисное оборудование. Самостоятельную прошивку можно выполнять только при наличии опыта и современных приборов.
Видео: как самому прошить ЭБУ на ВАЗ 2107
ЭБУ ВАЗ 2107 можно считать прибором, который позволит оперативно контролировать работу всех систем автомобиля и своевременно устранять неисправности. Разумеется, особой необходимости устанавливать «бортовик» на свою машину нет: «семёрка» и так вполне сносно выполняет все возложенные на неё обязательства. Однако ЭБУ помогает водителю вовремя замечать неполадки и износ механизмов и быстро реагировать на них.
— В чем проблема — машина 2107 2008 года выпуска. евро 3. Она не едет. Бензин жрет как голодная. Горит чек. После сброса клемм аккума на месяц. При езде чек снова загорается.
Хочется поменять на январь 7,2. Подойдет ли без переделок? за сколько можно купить этот блок?
— И есть ли плюсы в этом переделывании?=-)
Что такое бортовой компьютер ВАЗ 2107
Инжекторная вариация «семерки» имеет множество электронных компонентов для управления и контроля работы двигателя и других узлов автомобиля. Иногда один из множества компонентов системы начинает неправильно работать или совсем выходит из строя. Диагностировать такие неисправности без использования специального оборудования очень сложно. Посещение автосервиса для поиска неисправности обойдется недешево. Да и придется потратить личное время чтобы добраться туда.
Установка бортового компьютера поможет определить любую неисправность электронных систем в режиме реального времени. Это устройство подключается к электронному блоку управления двигателем и бортовой сети автомобиля. Кроме диагностики неисправностей, бортовые компьютеры имеют множество опций: данные о расходе топлива, времени нахождения в пути, и даже сушить свечи зажигания в зимний период.
Набор функций бортовых компьютеров зависит от их типа и модели. На ВАЗ 2107 могут использоваться простые компьютеры, предназначенные для карбюраторных автомобилей, и специализированные компьютеры, приспособленные для работы с ЭБУ двигателя.
При выборе бортового компьютера стоит помнить, что устройства с большими возможностями стоят дороже.
Бopтовой компьютер БК-50 для автомобилей Ваз
Автомобильный бортовой компьютер БК-50 предназначен для оперативного контроля работы основных узлов автомобиля и предназначен для установки в любом удобном месте на автомобили ВАЗ следующих семейств: Классика, 2108, 2109, 2110, 2115, Нива, Шевроле-Нива, Калина, Приора, оснащенные инжекторным двигателем с электронными блоками управления: Январь 5…, Bosch M1.5.4, Bosch М1.5.4N., Bosch MP 7.0 (Euro 2,3), VS 5.1 Ителма, Bosch MP 7.9.7 (Bosch 80), Январь 7.2, а также на автомобили ИЖ (ОДА), ЗАЗ (Славута), DAEWOO (Sens), оснащенные инжекторным двигателем с электронным блоком управления МИКАС 7.6.
Выбор блоков в а/м ВАЗ осуществляется автоматически.
Установка и подключение бортового компьютера БК-50:
- Устанавливается в любом удобном месте.
- Простота установки.
- Выносной датчик температуры.
- Энергонезависимая память.
- Позволяет подключать датчик уровня топлива.
Дисплей у маршрутного компьютера БК-50:
- Матричный графический дисплей.
- Два экрана отображающие по два параметра.
- Третий экран — индикация некоторых параметров при выключенном зажигании.
- Легко читаемый крупный шрифт.
- Русскоязычный интерфейс и удобная система навигации.
- Многоцветная супер яркая подсветка, имеющая несколько ступеней регулировки яркости и цвета.
- Обычный или инверсный дисплей.
Управление маршрутным компьютером БК-50:
- Переключение между экранами “Горячей кнопкой”.
- Быстрый просмотр 7 накопленных параметров“Горячей кнопкой”.
- Возможность вывода на дисплей для постоянной индикации 7 накопленных параметров.
- Индикация выхода параметров за границы диапазона.
Основые режимы бортового компьютера БК-50 (на цифровом дисплее прибор позволяет устанавливать на экран следующие параметры):
- ВРЕМЯ И КАЛЕНДАРЬ: — Календарь; — Текущее время (час); — Время в пути (час).
- ТОПЛИВО И РАСХОД: — Средний расход топлива (л/100 км); — Общий расход топлива (л); — Мгновенный расход (л/100 км); — Мгновенный расход (л/час); — Количество топлива в баке (л).
- СКОРОСТЬ И ПРОБЕГ: — Пробег за поездку (км); — Пробег на остатке топлива (км); — Средняя скорость (км/час); — Мгновенная скорость (км/час).
- ТЕМПЕРАТУРА: — Температура воздуха наружная (С); — Минимальная темп. за сутки (С); — Температура двигателя (С).
- ДИАГНОСТИКА ДВИГАТЕЛЯ: — Бортовое напряжение (В); — Обороты двигателя (об./мин.); — Температура двигателя (С); — Положение дроссельной заслонки(%); — Индикация и сброс кодов неисправностей.
Бортовой компьютер БК-50 позволяет контролировать параметры:
- ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ: — Пробег до ТО и периоды замены деталей; — Пробег до очередного ТО (км); — Замена ремня генератора (км); — Замена ремня ГРМ (км); — Замена масла двигателя (км); — Замена масла в коробке передач (км); — Замена воздушного фильтра (км); — Замена топливного фильтра (км); — Замена свечей зажигания (км).
- СТАТИСТИКА И СБРОС СТАТИСТИКИ.
- ПРОСУШКА СВЕЧЕЙ.
Маршрутный компьютер БК-50 позволяет изменять параметры:
- УСТАНОВКИ И КОРРЕКТИРОВКИ: — Корректировка хода часов; — Корректировка АЦП; — Корректировка пробега и датчика скорости; — Корректировка расхода топлива; — Выбор датчика уровня топлива и тарировка бака; — Выбор ЭБУ
- НАСТРОЙКА КОМПЬЮТЕРА: — Установка времени и даты; — Техническая консультация; — Настройка подсветки(Регулировка яркости); — Регулировка контрастности; — Настройка предупреждений.
Выбор бортового компьютера для ВАЗ 2107 (инжектор)
Чтобы выбрать конкретную модель бортового компьютера, необходимо определиться с ответами на вопросы:
- Для каких целей необходим бортовой компьютер, каким образом планируется его использовать?
- Какую сумму вы готовы потратить на приобретение бортового компьютера? Цены на них отличаются в зависимости от производителя и спектра возможностей устройства.
- В какой части салона планируется установить бортовой компьютер?
- В каком температурном режиме планируется использовать машину? Дешевые ЖК-дисплеи не предназначены для работы в условиях холодных зим при очень низкой температуре.
- Необходима ли дополнительная функциональность, например, данные о температуре воздуха?
- Обязательна ли возможность обновления (замены) программного обеспечения устройства?
Установка бортового компьютера на ВАЗ 2107
После выбора и приобретения необходимой модели бортового компьютера остается только установить его. Это достаточно простая не слишком трудоемкая работа, которая не требует специализированного оборудования.
Прежде чем установить бортовой компьютер на ВАЗ 2107, необходимо решить его размещения в салоне. Информация на дисплее компьютера должна быть видна с водительского места. Поэтому дисплей чаще всего устанавливают возле щитка приборов или на центральной консоли панели. Конкретное место зависит от размеров дисплея. Например, дисплей устанавливается на место заглушки центральной консоли.
Перед началом подключения компьютера необходимо отключить провод «массы» от аккумулятора. Это поможет избежать короткого замыкания и повреждения бортового компьютера в процессе монтажа.
После этого к месту установки нужно проложить провода от ЭБУ и датчиков автомобиля.
Остается произвести подключение проводов к клеммам бортового компьютера в соответствии с инструкцией, которая прилагается к устройству, подключить «массу» аккумулятора и попробовать устройство в работе.
Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115 своими руками?
Работа автомобильного двигателя, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. А для обеспечения их синхронной работы, что дает возможность мотору работать в наиболее оптимальном режиме, следить бортовой компьютер (БК). Что такое БК, каково его назначение и как установить компьютер бортовой на ВАЗ 2115 – ответы на эти вопросы вы найдете ниже.
Практически все современные авто оснащаются этими устройствами. В результате весомых преимуществ, которые дает установка БК, к установке этого девайса прибегают многие отечественные автомобилисты, машины которых компьютерами не оборудованы.
Назначение
Штатный БК для «Пятнашки» используется для:
- выдачи информации о работе и состоянии основных агрегатов на приборную панель;
- передаче данных о работе тех или иных узлов в режиме реального времени;
- выведения информации о маршрутных параметрах;
- при необходимости с помощью этого устройства можно проверить состояние силового агрегата с дальнейшим выводом комбинаций ошибок, которые присутствуют в его работе.
Читать далее: Сколько нужно заливать масла в двигатель инструкции и рекомендации для разных автомобилей
Основные параметры
Вкратце об основных параметрах работы компьютера:
- Устройство демонстрирует скорость, с которой движется автомобиль. Также с его помощью можно определить остаток горючего в баке и время в пути на определенном отрезке.
- БК демонстрирует количество оборотов вращения двигателя.
- Благодаря этому девайсу водитель всегда может знать о состоянии температурного режима в салоне, а также о температуре мотора.
- Устройство определяет расход топлива на определенном участке, пройденный километраж, а также количество километров, которые автомобиль сможет пройти на оставшемся горючем.
- Также девайс позволяет определить уровень напряжения, присутствующего в работе бортовой сети автомобиля.
- Положение дроссельной заслонки.
- Как сказано выше, с помощью БК штат можно определить возможные неисправности, присутствующие в работе силового агрегата.
- Еще один параметр, определяющийся компьютером – цикличность циркуляции воздушного потока.
- Средняя скорость транспортного средства.
- Данные о времени, когда нужно будет произвести следующее ТО машины.
- Информацию о необходимости изменения тех или иных параметров в работе различных узлов авто.
- В зависимости от модели и занесенных в ее память данных, девайс может рассчитать время, когда в следующий раз автовладельцу придется платить за страховку.
- Различные данные из органайзера.
Для начала рассмотрим признаки поломки БК:
- Нет сигналов о работе системы зажигания, впрыска или от других исполнительных элементов.
- Нет реакции на работу кислородного контроллера, ДТОЖ, датчика дросселя и т.д.
- Нет связи с диагностическим оборудованием.
- Наличие повреждений физического характера – перегоревшие радиоэлементы, повреждения проводников или корпуса и т.д (автор видео – Павел Мялик).
Что касается причин, то их может быть множество:
- Некорректная работа или наличие неисправностей в работе высоковольтной составляющей системы зажигания. Проблема может заключаться в работе катушки, высоковольтных кабелей либо трамблера.
- Попадание влаги на блок управления.
- Неправильное «прикуривание» авто при севшем аккумуляторе – от автомобиля с работающим мотором.
- Допущение ошибок в ходе ремонта электрической части или при установке противоугонной системы.
- Еще одна причина, по которой мог выйти из строя БК – это перепутывание полярности при подключении АКБ, то есть плюс подключен к минусу, а минус – к плюсу.
- Включение стартерного узла при отключенной силовой шине.
- Если проводились сварочные работы кузова авто, то причиной может служить электрод, попавший на проводку либо датчики авто.
Основные обозначения ошибок:
- 2 – напряжение в электросети авто слишком высокое;
- 3 – появились неполадки в работе топливного индикатора;
- 4 – произошло нарушение температурного режима двигателя;
- 6 – мотор перегрелся, авто следует остановить;
- 7 – слишком низкий уровень давления моторной жидкости в системе смазки;
- 8 – произошли неполадки в работе тормозной системы;
- 9 – разрядилась аккумуляторная батарея.
Краткая инструкция по установке и подключению бортового компьютера:
- В первую очередь необходимо обесточить электросеть транспортного средства, это обязательно, поскольку в противном случае в ходе подключения может произойти короткое замыкание. Для обесточивания сети отключите аккумуляторную батарею.
- Сначала демонтируйте автомобильную магнитолу, а затем – центральную консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. К этому месту подведена вся необходимая проводка.
- Далее, демонтируйте заглушку – сделав это, вы сможете увидеть жгут с проводкой, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о проводе питания от бортовой сети, питании при активации зажигания для пуска БК, питании от габаритного освещения, массе, а также контроллере уровня горючего. Также следует подключить и диагностическую линию, если вы этого не сделаете, то девайс не сможет диагностировать ошибки и выдавать их на дисплей. Кроме того, после подключения девайс необходимо надежно зафиксировать. Это также важно, поскольку при некачественном креплении БК будет подвержен вибрациям, возникающим в процессе движения, а это, в свою очередь, может привести к его поломке.
- Установите на место центральную консоль с магнитолой. На этом процедуру монтажа можно считать оконченной. Теперь вам остается только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео – канал flestery).
Демонтаж
Демонтаж устройства осуществляется по похожему принципу:
- Сначала нужно обесточить бортовую сеть, для этого отсоединяются клеммы от АКБ.
- Затем производится демонтаж центральной консоли вместе с аудиосистемой.
- Через появившееся окно нужно будет отключить провода питания от компьютера.
- Далее, девайс демонтируется, а центральная консоль с автомагнитолой устанавливается на место.
Что касается конкретно настройки, то эта процедура будет отличаться в зависимости от вида и модели БК.
Современный автомобильный рынок предлагает потребителям различные виды БК, отличающиеся между собой по стоимости и функционалу, а также производителю. Соответственно, из-за этого и принцип настройки девайса может быть разным.
Для правильной настройки компьютера следует внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.
Цена вопроса
1. Один из самых простых вариантов – Multitronics UX-7 (цена – примерно 1450 рублей) 2. Более функциональная модель Gamma GF 315T (цена – в среднем 4500 рублей) 3. Prestige V55-Can Plus (средняя стоимость этой модели БК для ВАЗ 2115 – примерно 5400 рублей) Загрузка …
В ролике ниже представлен подробный обзор БК для ВАЗ 2115, а также описания нюансов, касающихся установки и дальнейшего использования устройства (автор видео – канал ПРО ВСЁ).
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Читать далее: Замена салонного фильтра Шевроле Круз своими руками пошаговая инструкция
Еще не так давно на российских автомобилях за всеми параметрами следили по стрелкам на панели приборов. По приборам можно было узнать скорость, наличие топлива в баке, температуру жидкости в системе охлаждения, давление масла, зарядку. Но все данные были довольно приблизительные, и параметров не так уж и много.
В последнее время на многих современных легковых авто все чаще стали штатно устанавливать более совершенные средства контроля, и таких девайсов становится все больше. В наше время современная техника позволяет более точно следить за техническим состоянием транспортного средства и вовремя выявлять все неполадки в нем.
Бортовой компьютер на автомобиле является электронным компьютерным устройством, предназначенным следить за состоянием различных узлов машины и передавать информацию автовладельцу. В зависимости от технической оснащенности бортовые компьютеры (БК) могут быть разными по своей сложности, соответственно, и цена устройства может заметно различаться.
На автомашину ВАЗ 2114 с завода штатно устанавливается БК 2114-3857010. Девайс монтируется на панели правее комбинации приборов на одном уровне с ней. На тех моделях ВАЗ, которые не комплектуются таким устройством, на панели приборов в штатном месте предусмотрена заглушка и должен присутствовать 9-контактный разъем для подключения устройства.
В «родном» для 2114 БК можно просматривать на дисплее следующие параметры:
- Текущее время и дата;
- Время поездки за исключением остановок;
- Время поездки, включая остановки;
- Расход бензина в текущем времени;
- Средний и общий расход бензина за поездку;
- Пробег на остатке бензина в баке;
- Сигнал, когда остается минимум горючего в бензобаке;
- Общий уровень оставшегося топлива;
- Расстояние поездки;
- Среднюю скорость в течение поездки;
- Напряжение автомобильной сети;
- Сигнал, когда напряжение сети ниже допустимого.
В комплектации «Люкс» устанавливается бортовой (или маршрутный) компьютер АМК-211501, в котором добавлена прошивка, позволяющая диагностировать электронную систему управления двигателем (ЭСУД).
Но многих обладателей ВАЗов моделей 2113,2114, 2115 штатная техника не устраивает своим ограниченным функционалом, и они стремятся установить более совершенный БК с большим набором контролируемых параметров.
Их можно понять – сейчас существует много разных моделей от разных производителей.
Самые миниатюрный БК Штат Х-1М выполнен в виде кнопок.
Он монтируется над штатным расположением маршрутного компьютера вместо кнопочных заглушек. Среди интересных дополнительных функций у девайса можно отметить:
- «Плазмер» – прогрев свечей зажигания перед запуском мотора;
- «Тропик» – возможность менять температуру включения вентилятора и тем самым в жару исключить перегрев двигателя.
Всего в устройстве насчитывается 30 функций, а стоит БК около 1000 рублей. Более дорогие маршрутные компьютеры устанавливаются на штатное место и более функциональны. На дисплее модели «Орион БК-46» можно увидеть до 7 контролируемых параметров одновременно, при этом при отключении аккумулятора в устройстве сохраняются в памяти все данные. Цена вопроса порядка 2500-2800 руб.
Одна из самых продвинутых моделей БК для ВАЗ 2114 – «Gamma GF 415T». Здесь можно наблюдать такие интересные функции, как:
Источник статьи: http://rosavto-spb.ru/drugoe/bortovoj-kompyuter-na-vaz-2107-karbyurator-2.html
