Бензонасос УАЗ Патриот

Предназначение и устройство топливного насоса УАЗ Патриот

Бензонасос на автомобиле УАЗ Патриот входит в систему топливного модуля, который выполняет важнейшую задачу – с его помощью происходит подача топлива из бензинового бака в двигатель. Работает этот насос от специального электродвигателя, который запитывается от сети напряженностью в 12 Вольт. Система подачи топлива в УАЗ Патриот несколько усложнена наличием целых двух бензобаков: левого и правого. Топливный насос работает только с правым баком, в то время как последний связан с левым бачком посредством струйного насоса, который при определенных условиях начинает перекачивать топливо из левого бака в правый.

Что интересно, в автомобилях Патриот экологического стандарта Евро-3насосы, перекачивающие топливо, находятся непосредственно в самих баках, как струйный в левом баке, так и электрический в правом. По сути же именно бензонасос в правом баке выполняет главную функцию, ведь именно он осуществляет подачу топлива в двигатель. В нем фактически нет никаких подвижных частей, что увеличивает надежность агрегата и делает возможным его использование в самых неблагоприятных условиях.
Но, как и любая другая деталь, здесь могут происходить сбои и неполадки, поэтому периодически нужно уделять насосу внимание и приводить его в хорошо работающее состояние. Если насос будет работать неправильно, то возможно возникновение самых разных неприятностей, к примеру, индикатор уровня топлива может показывать неправильную информацию.Важно помнить и о том, что очень желательно, чтобы правый бак был заполнен минимум 5 литрами топлива. Как правило, ресурса топливного насоса достаточно приблизительно на 80 тысяч километров, дальше придется выполнять ремонт.

Принцип работы бензонасоса

Работает рассматриваемый агрегат по достаточно простому принципу: его задача нагнетать некоторое давление между правым бачком и рампой, что позволяет выполнять забор топлива с помощью специальной пластиковой сеточки. Конечно, не все топливо сразу попадает в двигатель. Чтобы вернуть его назад в бак и снова забрать через сеточку, в топливопроводе УАЗ Патриот предусмотрен специальный тройник. Он собирает не проникшее в мотор топливо и под некоторым давление возвращает его назад в бак. Также здесь находится еще один важный элемент – фильтр тонкой очистки. Его задача понятна – выполнять очищение топлива от мелких примесей различного мусора.

В эту рабочую схему включен также и левый бак, хоть он и связан с правым струйным насосом. Когда не попавшее в движок топливо под давление возвращается обратно, то в тройнике, а точнее в трубке связанной со вторым баком, происходит спад давления. Это приводит к тому, что с левого бака начинает закачиваться топливо. Система работает таким образом до того момента, пока практически все содержимое левого бака не перекачается в правый.
Это и есть полный цикл работы бензонасоса на УАЗ Патриот. Все довольно просто и понятно, но многие неопытные водители нуждаются в дополнительной помощи при попытке самостоятельного ремонта этой детали.

Типичные неисправности

Как уже упоминалось выше, бензонасос обладает вполне определенным запасом работоспособности, которого хватает приблизительно на 80 000 километров пробега. Дальше с ним могут случаться различные неприятности, которые необходимо исправлять.
Чаще всего в этом узле могут случаться такие неполадки:

• Индикатор уровня топлива в машине показывает неправдивую информацию;
• Автомобиль невозможно завести – топливо не подается в цилиндры;
• Также здесь часто случаются короткие замыкания, когда плюсовой провод в силу той или иной причины замыкается на массу;
• Выход из строя предохранителя в цепи управления. Этот случай исправляется достаточно просто – заменой устройства на новое. Добраться до предохранителя не составляет труда, так как он находится в специальном монтажном блоке;
• Поломка реле бензонасоса. Определяется в основном по тому, что насос качает, но система в целом не работает как надо.

Это только некоторые типичные поломки, которые периодически происходят с бензонасосом УАЗ Патриот. Исправить их не так сложно, но это требует некоторого опыта и аккуратности.
Самой же главной проблемой являются какие-либо поломки в самом бензонасосе. Обычно они очень многообразны и непредсказуемы. В этом случае многие опытные водители советуют просто установить новый агрегат, так как старый, скорее всего, просто выработал свой километраж.

Как производится замена устройства

Когда принимается решение о замене бензонасоса, то для начала нужно отыскать доступ к нему. В случае УАЗ Патриот он находится на правом баке и доступ к этому изделию открывается, если снять пассажирское переднее сидение. Само сидение снимается достаточно просто – необходимо просто выкрутить пару болтов спереди, сзади и еще болт, которым крепится ремень безопасности.
Далее, под сиденьем, находится люк бензонасоса. Чтобы его открыть и извлечь понадобится совсем небольшой набор инструментов: ключ на 10, ключ и соответствующая головка на 17, а также обычные плоскогубцы.
Процесс демонтажа бензонасоса выглядит следующим образом:

• Прежде всего нужно отсоединить все подходящие к устройству шланги. Их там три. Следует помнить, что с них обязательно будет протекать бензин, поэтому желательно запастись губкой или хорошо впитывающей тканью;
• Следующим шагом отключается пластиковая клемма, с помощью которой происходит питание насоса;
• Далее откручиваются все 8 гаек, которыми агрегат надежно присоединен к баку;
• После этого остается только аккуратно извлечь бензонасос и установить на его место новый. Процесс монтажа нового аппарата проводится в обратном порядке.

Здесь же можно проверить и состояние топливного фильтра. Если оно оставляет желать лучшего, то и фильтр можно заменить. После этого бензобак будет полностью готов к новому этапу бесперебойной эксплуатации.
Заводить движок с новым топливным насосом можно только спустя 20-30 секунд после того, как повернется ключ в замке. Это нужно для того, чтобы насос успел накачать в систему топливо.
Это основная информация, которая поможет каждому владельцу УАЗ Патриот разобраться в бензонасосе и вовремя исправить неприятности с ним.

Источник статьи: http://patriotuaz.com/uzliagregati/dvigatel/benzonasos-uaz-patriot.html

UAZ Patriot › Logbook › Правильный бензонасос

Итак, после установки 33″ резины забыл что такое пятая передача на парах 4,11.
Включать её конечно можно было, но только чтобы поддерживать скорость.
Но почитав народ понял, что многие ездят и не жалуются на такие проблемы, значит моя машина не в порядке. Были мысли что цепь вытянулась и углы «ушли» и что замененный год назад бензонасос начал подыхать (перекачивалось из левого бака только 10л).
Месяц назад случилось это www.drive2.ru/l/9711739/

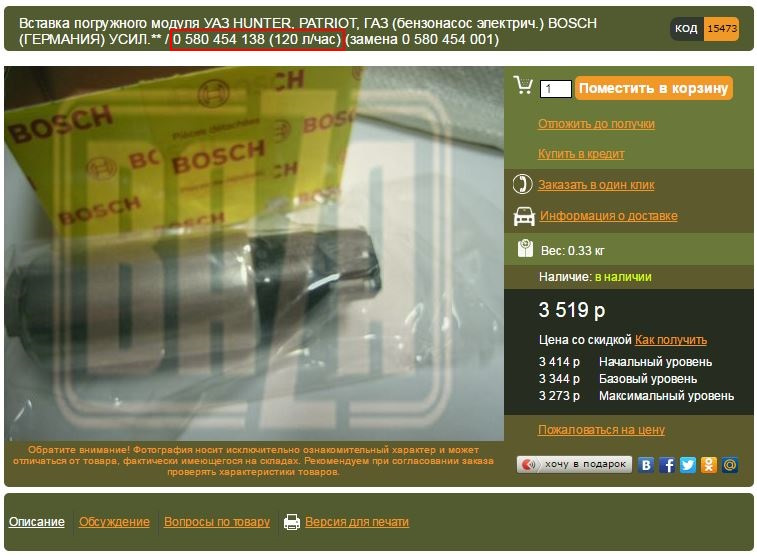

Сразу же начал искать в городе правильный бензонасос (спасибо PartizanSKY за пост www.drive2.ru/l/656135/), с хорошей производительностью
BOSCH (ГЕРМАНИЯ) 0 580 454 138 (120 л/час) (замена 0 580 454 001)

Параметры:
Кат: 0 580 454 138 (замена Кат: 0 580 454 001)
————————————————————————————————————————
Кат: 0 580 454 001 (для справки)
Параметры
Место установки…погружной, в топливном баке
Сист.дав ление макс, кРа…500
Сист.дав ление мин, кРа…250
производительность л/ч…120
Потребляемый ток макс, А…5
Напряжение, V max…12
Напряжение, V min…8
Обороты…5600
Температура max…80
Температура min…-40
Kraftstoff…BFN
Диаметр…38
Длина…111,4

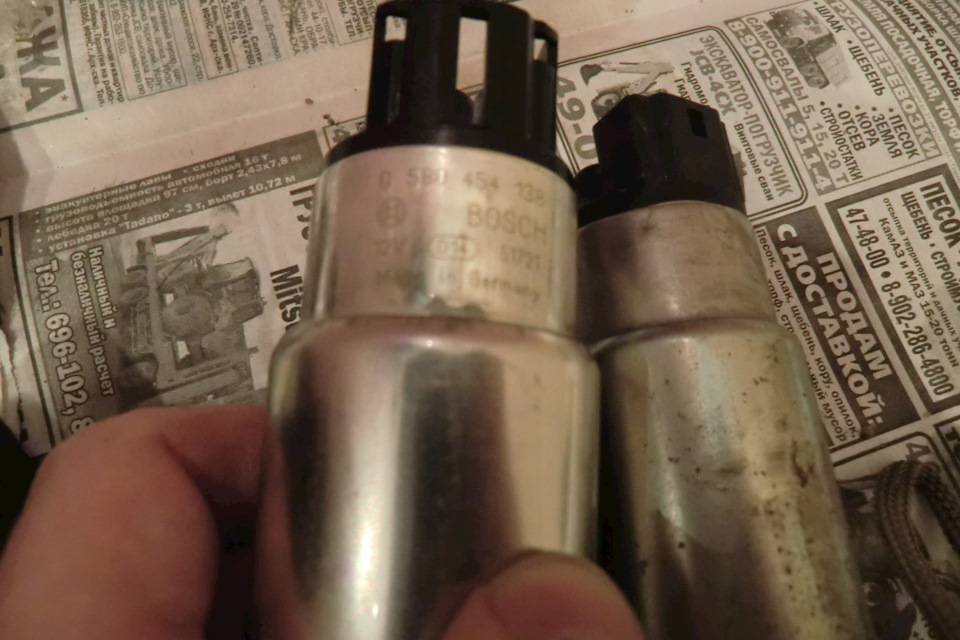

Процесс замены описан много раз, скажу только, что я использую женский фен для рязмягчения трубки насаженной на бензонасос, все остальное интуитивно понятно.

Ну что я могу сказать, полбака перекачалось минут за 5-7, по сравнению с тем, что было машина просто пуляет на 33″

Источник статьи: http://www.drive2.com/l/10061533

Замена бензонасоса на УАЗ Патриот

Особая роль в работе двигателей внутреннего сгорания, уделяется такому элементу, который называют бензонасосом. Сегодня рассмотрим, что собой представляет бензонасос на внедорожнике УАЗ Патриот, для чего он необходим, когда требует ремонта, а также что собой представляет процесс его замены.

Необходимость применения

Бензонасос выполняет функцию подачи топлива из бензобака к двигателю транспортного средства, поэтому данный агрегат еще называют топливный насос. Внедорожник УАЗ Патриот оснащен топливным насосом, который функционирует посредством электрического мотора, питающегося от сети 12 Вольт.

Главной особенностью внедорожников УАЗ Патриот Евро-3 является наличие двух бензобаков. Топливный модуль автомобиля УАЗ Патриот состоит из следующих элементов:

• электрический насос;
• струйный насос;
• регулятор давления.

Располагается топливный насос непосредственно на правом баке. Из левого бака топливо перекачивается в правый под воздействием струйного насоса. Таким образом, электробензонасос на внедорожниках УАЗ Патриот экологического стандарта Евро-3 имеют погружной насос, располагающийся непосредственно в баке. Ниже имеется схема, на которой указана топливная система УАЗ Патриот Евро-3 с 2008 по 2011 года выпуска.

Вот как выглядит топливный модуль на УАЗ Патриот Евро-3 в разобранном виде.

На схеме видно, расположение струйного насоса, перекачивающего топливо из левого бака, а также электробензонасоса, за счет которого осуществляется подача топлива из бака к двигателю. Рассмотрим принцип работы такой системы на внедорожнике УАЗ Патриот Евро-3.

Механизм функционирования

Когда двигатель находится в рабочем состоянии, то насос нагнетает топливо между правым баком и рампой. Забор топлива осуществляется только из правого бака, а из левого осуществляется его перекачка.

Топливопровод от бака к двигателю оснащен специальным тройником, основной функцией которого является возврат под давлением топлива, не попавшего в рампу, обратно в бак. Кроме того, топливопровод оснащен фильтром тонкой очистки, который располагается на рампе и выполняет функцию очистки топлива от крупных частичек.

Когда проходящая с большой скоростью жидкость возвращается обратно в бак, то она вызывает резкое падение давления во второй трубке, что приводит к процессу самотечного перетекания топлива из левого в правый бак. Таким образом, система функционирует до того момента, пока в левой части имеется топливо и правая часть не будет заполнена ним.

Так функционирует топливная система на внедорожнике УАЗ Патриот Евро-3 с двумя баками. Кстати, топливная система Патриота Евро-2 имеет аналогичный принцип действия.

Неисправности

Если из бензобака не будет поступать топливо к системе впрыска смеси в цилиндры, то автомобиль невозможно будет завести. Наиболее частыми причинами неисправности электрического бензонасоса являются короткие замыкания, возникающие вследствие замыкания плюсового провода на массу. Но в таком случае первым выйдет из строя не сам бензонасос, а предохранитель, установленный в цепи управления. Устранить такую неисправность не составляет труда – необходимо только заменить предохранитель, располагающийся в монтажном блоке под капотом на левом крыле. Но прежде чем заменить предохранитель новым, необходимо отыскать место замыкания, в противном случае новый плавкий элемент также выйдет из строя.

Также отсутствие функционирования бензонасоса может быть вызвано неисправностью реле. Чтобы устранить эту неисправность, необходимо извлечь реле бензонасоса и на его место установить реле вентилятора. Реле также расположены в монтажном блоке под капотом. При этом необходимо включить зажигание, если насос начал качать, то следует заменить неисправное реле.

Расположение насоса в авто

И самой важной неисправностью бензонасоса может быть поломка в нем самом. Причин неисправности много, поэтому в случае его выхода, легче попросту произвести его замену. Ресурс работы данного устройства на внедорожниках УАЗ Патриот составляет около 80 тысяч км пробега, поэтому если на спидометре вы видите такой километраж, то можно спокойно приобретать новое изделие. Стоимость изделия на Патриот Евро-3 составляет 4 тысячи рублей в комплекте с регулятором давления, крышкой и струйным насосом.

Замена

Прежде чем приступать к замене, необходимо найти место расположения бензонасоса. Как говорилось уже, находится он на правом баке, поэтому расположен он с пассажирской стороны под передним сидением. Поэтому чтобы его найти, необходимо снять сидение. Для снятия сидения необходимо выкрутить по 2 болта спереди, сзади и болт ремня безопасности. Под сидением расположен коврик, который нужно только приподнять. Под ним и находится люк бензонасоса.

Для извлечения изделия потребуется следующий инструмент:

• Ключ на «10».
• Плоскогубцы.
• Ключ и головка на «17».

После того, как будет отведен в сторону коврик под сидением, можно обнаружить следующую картину.

Для извлечения бензонасоса необходимо:

1. Отсоединить все три подходящие к нему шланга. Но прежде чем их отсоединять, необходимо запастись тканью, так как из них будет вытекать бензин.
2. Далее необходимо отсоединить пластиковую клемму питания насоса.
3. Теперь необходимо вывинтить 8 гаек, с помощью которых обеспечивается фиксирование крышки в неподвижном состоянии.
4. После этого удаляется неисправный топливный насос и заменяется новым исправным изделием.

В процессе, возможно, потребуется замена и топливного фильтра грубой очистки. Его также необходимо заменить, так как использование некачественного топлива приводит к его засорению.

Сборка изделия осуществляется в порядке обратном снятию. На этом процесс замены окончен и после того, как все установлено, необходимо повернуть ключ в замке и дождаться, пока насос в течение 10-15 секунд закачает в систему топливо. Только после закачки можно заводить двигатель.

Подводим итог и отмечаем, что неисправность бензонасоса приводит к тому, что автомобиль прекращает движение и его невозможно завести. Будьте внимательны и следите за ресурсом работы своего бензонасоса.
