Проверка и регулировка холостого хода и предельных оборотов
Силовой агрегат. Топливная система (дизель). Фольксваген Транспортер Т4

Клемма для присоединения тахометра

W – клемма для присоединения тахометра

Проверка и регулировка оборотов 4-цилиндрового двигателя

1. Винт регулировки оборотов холостого хода; 2. Винт регулировки предельных оборотов; 3. Упорный винт понижения оборотов холостого хода; 4. Упорный винт повышенных оборотов холостого хода (увеличение числа оборотов); 5. Обогатительный винт

Проверка и регулировка оборотов 5-цилиндрового двигателя

1. Винт регулировки оборотов холостого хода; 2. Обогатительный винт; 3. Винт регулировки предельных оборотов

Так как дизельные двигатели не имеют системы зажигания, необходим специальный измеритель оборотов (тахометр) VDO. Он подсоединяется к клемме генератора.

Если в машине установлен тахометр, для проверки и регулировки можно воспользоваться им.

1. Прогреть двигатель до рабочей температуры. Температура масла не менее 60°С.

2. Подсоединить тахометр.

3. Тросик заслонки ускорителя холодного запуска не вынимать.

4. Все электропотребители (радио, свет) должны быть выключены.

5. Проверить обороты холостого хода, предельное значение для 1,9-литрового двигателя: 850±30 об/мин; 2,4-литрового двигателя: 850±50 об/мин. При необходимости, отрегулировать обороты холостого хода регулировочным винтом 1. Вправо: обороты увеличиваются. Влево: обороты уменьшаются.

Внимание! Если у 4-цилиндрового двигателя обороты холостого хода не опустить ниже 880 об/мин, так как упор прилегает к ограничительному винту 3, расконтрить ограничительный винт и вывинтить. Холостой ход отрегулировать регулировочным винтом 1, ввернуть ограничительный винт до упора в упор и законтрить.

Проверка возрастания оборотов (4-цилиндровый двигатель)

6. Вынуть тросик холодного запуска до первой фиксации. Обороты должны возрасти примерно на 60 об/мин.

7. Вынуть тросик холодного запуска до конца. Обороты должны возрасти примерно до 1050±50 об/мин.

8. Если требуемые значения не достигаются, отрегулировать тросик холодного запуска.

Внимание! Если требуемое значение 1050 об/мин, несмотря на правильность регулировки тросика холодного запуска, не достигается – расконтрить упорный винт (4). Отрегулировать, при полностью вынутом тросике, с помощью упорного винта обороты, и законтрить упорный винт.

Проверка предельных оборотов

9. Дать «полный газ». Требуемое значение: 4800±100 об/мин.

10. При необходимости ослабить контргайку регулировочного винта (2) (4-цилиндровый двигатель) или (3) (5-цилиндровый двигатель) и отрегулировать предельные обороты. Затем затянуть контргайку.

Внимание! Обогатительный винт запломбирован колпачком и обычно не регулируется. Если, по неосмотрительности, натяжение винта было изменено, то возможно появление следующих неисправностей: 1. Винт ввинчен – обогащение слишком большое, обороты холостого хода высоки, нерегулируемы. 2. Винт вывинчен – обогащение слишком мало, толчки при начале движения или ускорение на низких оборотах. При необходимости, произвести базовую регулировку. Для этого снять колпачок и расконтрить винт.

11. Обогащение слишком мало: постепенно ввинчивать регулировочный винт до тех пор, пока обороты не будут больше возрастать, затем вывернуть винт на 1/2 оборота.

12. Обогащение слишком велико (обороты слишком высоки): вывинчивать регулировочный винт до тех пор, пока обороты не будут больше уменьшаться, затем ввинтить винт на 1/2 оборота.

13. Законтрить регулировочный винт и запломбировать новым колпачком.

Источник статьи: http://www.vwmanual.ru/transporter/t4/power/fuel-d/proverka-i-regulirovka-holostogo-hoda-i-predelnyh-oborotov

Стабилизация холостого хода
Силовой агрегат. Система впрыска (бензин). Фольксваген Транспортер Т4

Блок управления Digifant и лямбда-зонд

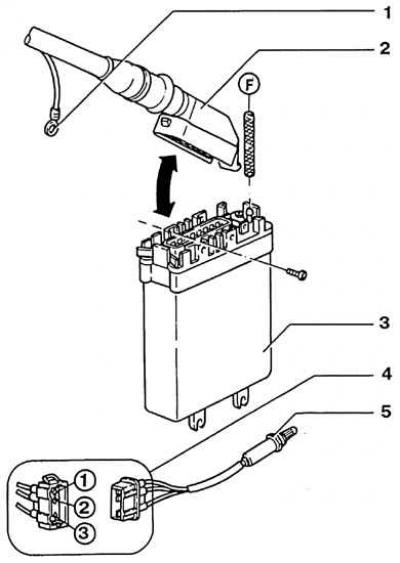

1. Соединение с массой. Закрепляется на кузове

2. Соединительный штекер. Отсоединить штекер только при выключенном зажигании

3. Блок управления Digifant. Управляет системой впрыска и зажигания, клапаном стабилизации холостого хода, лямбда-регулировкой, перестановкой момента зажигания. Место установки – в моторном отсеке слева по направлению движения. После замены блока управления нужно настроить потенциометр дроссельной заслонки на новый блок управления 4. Штекерное соединение лямбда-зонда и обогрева лямбда-зонда. Место установки: на кронштейне навесных агрегатов справа по направлению движения. Лямбда-регулировка: контакт (3 – сиреневый). Подачу напряжения для обогрева лямбда-зонда проверить при работающем двигателе между контактами (1 – красный/черный) и (2 – коричневый). Требуемое значение: напряжение аккумуляторной батареи (12 В). Проверить омметром белые провода обогрева лямбда-зонда на штекере лямбда-зонда

5. Лямбда-зонд. Место установки: на передней выхлопной трубе вблизи фланца. Резьбу смазывать смазкой VWG65.Смазка не должна попасть в шлицевую область корпуса лямбда-зонда

Проверка работы

1. Включить зажигание.

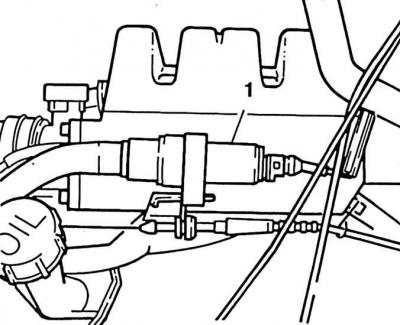

2. Клапан (1) стабилизации холостого хода должен вибрировать и жужжать. Если нет, проверить регулировку.

3. Выключить зажигание.

4. Отсоединить штекер от клапана и проверить сопротивление клапана. Сопротивление см. в подразделе 2.18.8.

5. Если значения не соответствуют, заменить клапан. В противном случае отыскать и устранить обрыв в электропроводке к блоку управления по электросхеме.

Проверка регулировки

1. Условия проверки: температура моторного масла не менее 80°С, обороты холостого хода отрегулированы правильно. Система всасывания воздуха герметична.

2. Проверить ток управления. Для этого подсоединить амперметр.

3. Запустить двигатель и дать поработать на холостом ходу.

4. Спустя примерно 1 мин троекратно «дать газ» (с оборотами каждый раз чуть выше 3000 об/мин) и замерить ток на холостых оборотах. Требуемое значение см. в подразделе 2.18.8.

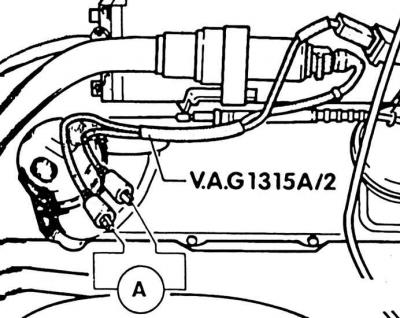

5. Отсоединить штекер от датчика температуры охлаждающей жидкости (стрелка). Измерить ток (требуемое значение см. в подразделе 2.18.8).

6. Если условия проверки соблюдены, а значения не совпадают, то, как правило, неисправен блок управления Digifant.

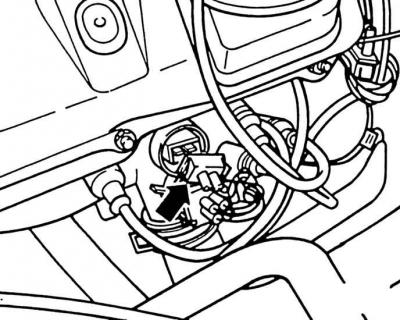

7. Опросить память и стереть запись. В результате отсоединения штекера (стрелка) с датчика температуры, в памяти была записана неисправность.

Внимание! Ток управления стабилизатором холостого хода зависит от нагрузки двигателя во время работы двигателя на холостом ходу. В результате следующих нагрузок ток управления может колебаться между 400–1000 мА:

• холодный двигатель;
• включен кондиционер;
• включены электропотребители;
• усилитель руля: руль повернут;
• регулировочный винт оборотов холостого хода завинчен до упора;
• неправильная регулировка момента зажигания.
