Как делается регулировка и ремонт тормозов на автомобилях УАЗ: рассматриваем со всех сторон

В стать рассмотрена регулировка тормозов УАЗ 3303 (Регулировка тормозов на УАЗ Буханка аналогично)

Как я писал ранее здесь, педаль тормоза уходила в пол. Подтеков в тормозной системе не было, поэтому вероятней всего требовалось развести тормозные колодки.

Известно что в процессе эксплуатации УАЗа тормозные колодки стираются, поэтом требуется периодически их разводить или говоря техническим языком регулировать.

Рассмотрим основные этапы регулировки тормозных колодок УАЗ

1. Теория Регулировки тормозов УАЗ 3303
2. Подробное описание регулировки задних тормозов УАЗ 3303 с фотографиями
3. Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Теория регулировка тормозов УАЗ 3303

Вот что в инструкции написано:

Короче так витиевато написано что без пол литры не разберешься:-)

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности:
1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать.
2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится.
3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки.
4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов.
При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад.
Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля.
При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок.
В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности:
1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете.
2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95).
3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота.
4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки.
5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.
При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Рис. 100. Регулировка тормозных колодок заднего колеса с помощью опорных пальцев.

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Стояночная тормозная система автомобилей УАЗ

Стояночный тормозной механизм барабанного типа установлен на раздаточной коробке и действует на задний карданный вал автомобиля.

Стояночный тормозной механизм: 1 – регулировочная вилка; 2 – контргайка; 3 – тяга привода; 4 – разжимной сухарь; 5 – заглушка; 6 – рычаг привода; 7 – регулировочный винт; 8 – опора колодки; 9 – толкатель разжимного механизма; 10 – корпус шариков; 11 – корпус разжимного механизма; 12 – тормозной барабан; 13,18 – колодки; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного механизма; 17 – болт; 19 – тормозной щит; 20 – корпус регулировочного механизма; 21 – стержень; 22 – пружина; 23 – чашка пружины; а – вид с тормозным барабаном; б – вид без тормозного барабана

Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Оба регулировочных болта переднего колеса крутятся по направлению вращения колеса в перед.

Схема переднего колеса и принцип регулировки переднего колеса.

Надеюсь эта статья поможет вам провести регулировку тормозов УАЗ самостоятельно. Не забудьте проверить целостность тормозных шлангов. И надежность работы стояночного тормоза.

Если УАЗ уводит в сторону при торможении, значит слабо тормозят колодки на противоположной стороне: то есть если автомобиль поворачивает вправо, то левая его сторона не тормозит и наоборот.
Также увод автомобиля в сторону наблюдается, когда передние колеса тормозят сильнее, чем задние, и в результате происходит занос (это может проявится только зимой.).

В моем случае регулировка тормозов помогла, мой УАЗ 3303 стал адекватно тормозить:-)

При регулировке тормозов не забывайте о технике безопасности при работе с домкратом.

Источник статьи: http://avtovishki-v-arendu.ru/spetstehnika/kak-delaetsya-regulirovka-i-remont-tormozov-na-avtomobilyah-uaz.html

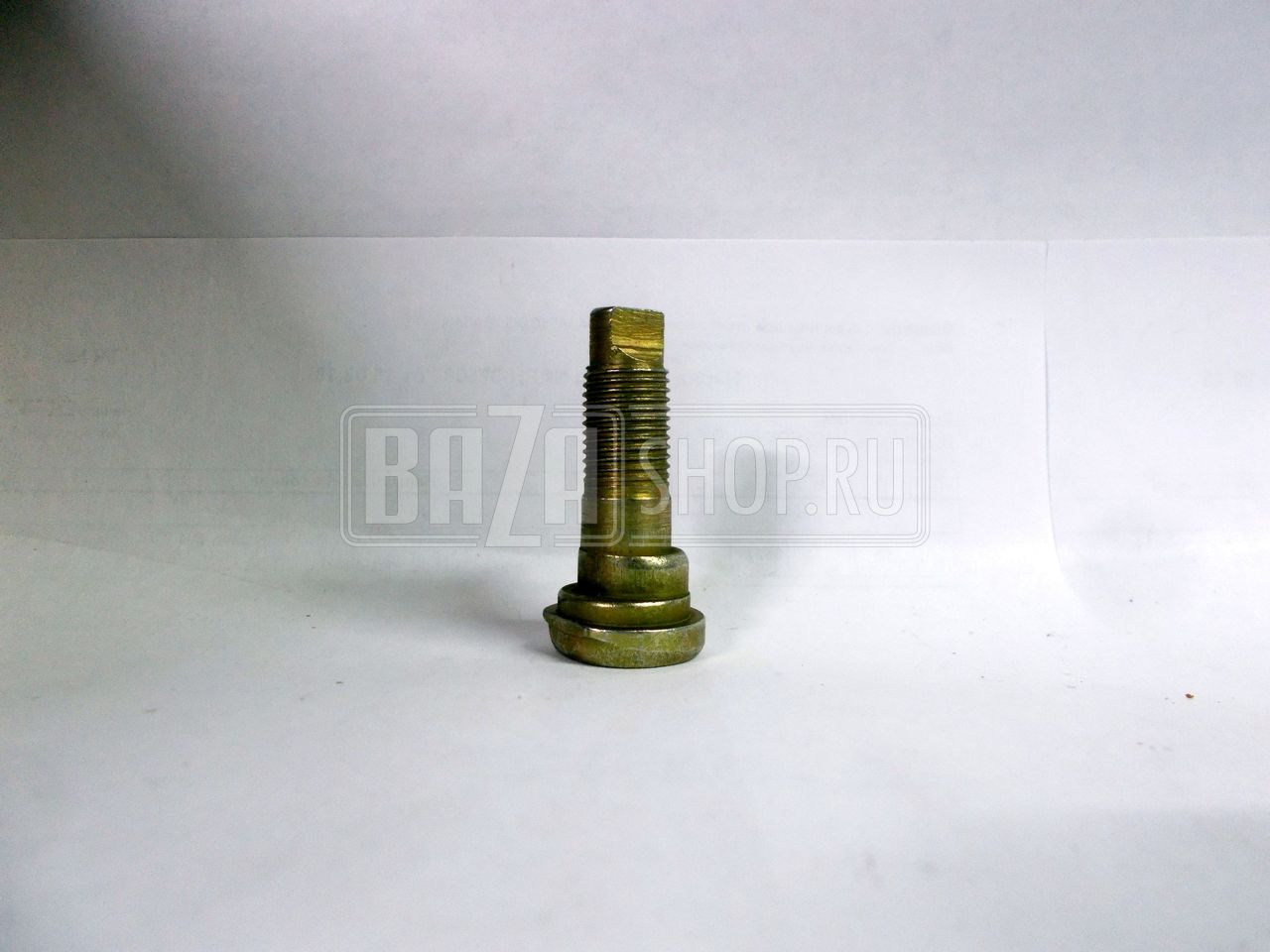

Палец опорный колодок УАЗ (болт эксцентрик задний) (АДС, Ульяновск)** / 3151-3502068 «АДС»
