Volkswagen Vento — предохранители и реле

Volkswagen Vento — компактный автомобиль спроектированный на платформе Golf, но со стандартным кузовом хетчбэк (седан). Выпускается с 1979 года в шести поколениях. В США более известен под название Джетта. В нашем материале вы найдете описание блоков предохранителей и реле Фольксваген Венто производившихся в 1991, 1992, 1993, 1994, 1995, 1996, 1997 и 1998 годах со схемами блоков и фото примерами. Выделим предохранитель отвечающий за прикуриватель. К конце материала предложим для скачивания электрические схемы.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Актуальное назначение предохранителей может отличаться от представленного и зависит от страны поставки и уровня оснащенности Вашего автомобиля.

Блок в салоне

Он находится в нижней части приборной панели со стороны водителя, за защитной крышкой. Для её снятия нажмите на кнопки — фиксаторы.

p, blockquote 4,0,1,0,0 —>

p, blockquote 5,0,0,0,0 —>

Сам блок выглядит примерно так:

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,1,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Описание предохранителей

p, blockquote 10,0,0,0,0 —>

1	10А Левая фара — ближний свет, электродвигатели корректора фар
2	10А Ближний свет — правая фара
3	10А Лампы подсветки номерного знака
4	15А Очиститель и омыватель стекла задней двери
5	15А Очистители, омыватели, омыватели фар
6	20А Вентилятор отопителя
7	10А Передние и задние габариты — правые
8	10А Передние и задние габариты — левые
9	20А Обогреватель заднего стекла
10	15А Противотуманные фары
11	10А Дальний свет- левая фара
12	10А Дальний свет — правая фара
13	10А Звуковые сигналы
14	10А Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников
15	10А Спидометр, подогреватель впускного коллектора
16	15А Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic
17	10А Лампы аварийной сигнализации, указатели поворота
18	20А Топливный насос, подогреваемый кислородный датчик
19	30А Вентилятор радиатора, реле кондиционера
20	10А Стоп-сигналы
21	15А Дампы освещения салона, лампа освещения багажника, центральный замок, люк
22	10А Радио, предохранитель

За прикуриватель отвечает предохранитель номер 22 на 10А.

Назначение реле

p, blockquote 12,0,0,1,0 —>

1	Реле кондиционера
2	Реле очистителя/ омывателя заднего стекла
3	Реле электронного блока управления двигателем
4	Реле основных цепей зажигания
5	—
6	Реле — прерыватель указателей поворота
7	Блок управления омывателями фар
8	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
9	Реле индикатора не пристегнутых ремней безопасностями 1995 г.
10	Реле противотуманных фар
11	Реле звукового сигнала
12	Реле топливного насоса
13	Реле подогревателя впускного коллектора
14	—
15	Реле насоса АВS
16	Реле фонарей заднего хода (Ecomatic)
17	Реле дальнего света фар (Ecomatic)
18	Реле ближнего света фар (Ecomatic)
19	Предохранитель 30А — кондиционер, Climatronic 2,0/2,8 (1993)
20	Реле выключателя запрещения запуска
21	Реле кислородного датчика
22	Реле индикатора не пристегнутых ремней безопасности (1995)
23	Реле вакуумного насоса (Ecomatic)
24	Термопредохранитель (20А) – Электропривод стеклоподъемников

Предохранители под капотом

На автомобилях с дизельными двигателями электрическая цепь питания свечей накала защищена предохранителем высокой мощности, выполенным в виде плавкой вставки.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

На некоторых моделях, при включении вентилятора охлаждения радиатора, так же может использоваться плавкая вставка.

p, blockquote 15,0,0,0,0 —>

Электросхемы фольксваген венто

Больше информации про все электрические схемы в автомобиле Volkswagen Vento можете узнать в данном руководстве: «скачать«.

Источник статьи: http://vsepredohraniteli.ru/volkswagen/vento.html

Volkswagen Golf, Vento 1992-1998. Руководство по ремонту, обслуживанию и эксплуатации, цветные электросхемы

книга по ремонту

Автомануал по ремонту Volkswagen Vento в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате pdf.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Язык: русский

Формат: pdf

Размер: 391,4 Mb

Volkswagen Golf, Vento 1992-1998. Руководство по ремонту, обслуживанию и эксплуатации, цветные электросхемы

Книга по ремонту Volkswagen Vento

Эксплуатация любого автомобиля Volkswagen Vento невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Volkswagen Vento содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Volkswagen Vento разделено на главы:
Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);
Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);
Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);
Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);
Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Volkswagen Vento);
Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Volkswagen Vento).

Любая из процедур ремонта Volkswagen Vento приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Volkswagen Vento высококвалифицированными автомеханиками.

Книга «Volkswagen Golf, Vento 1992-1998. Руководство по ремонту, обслуживанию и эксплуатации, цветные электросхемы» необходима, чтобы диагностика и ремонт Volkswagen Vento могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Volkswagen Vento Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Volkswagen Golf, Vento 1992-1998. Руководство по ремонту, обслуживанию и эксплуатации, цветные электросхемы

книга по ремонту Volkswagen Vento в формате pdf (391,4 Mb)

Источник статьи: http://manualov.net/downloadbooks.php?id=4742

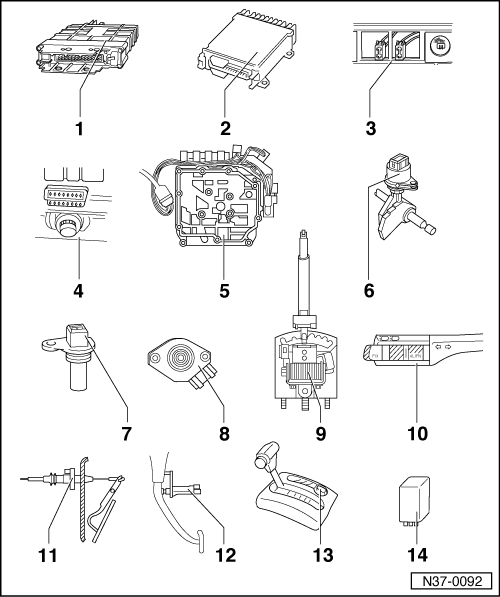

Электрическиеэлектронные компоненты и места их установки для Volkswagen Vento 1998

Блок управления автоматической коробкой передач -J217-

— место установки, снятие и установка до 12.92

— место установки, снятие и установка от 01.93

— снять с 68-контактным разъемом

— установить с 68-контактным разъемом

— проверяется в режиме самодиагностики

Блок управления двигателя

— место установки

— снятие и установка Рем. гр. 24

— снятие и установка Рем. гр. 25

Указание
После замены блока управления двигателя или коробки передач необходимо провести базовую настройку системы Перейти на статью, Базовая установка.

Диагностический разъем

Автомобили до 07.93

— место установки: диагностический разъем находится под панелью управления системы отопления/вентицяции, около выключателя обогрева заднего стекла ⇒ Подключение тестера -V.A.G 1551- и выбор функций

Диагностический разъем

Автомобили от 08.93

— место установки: диагностический разъем находится под накладкой рядом с пепельницей, на правой стороне Подключение тестера -V.A.G 1551- и выбор функций

Блок клапанов

— место установки

— к блоку клапанов крепятся электромагнитный клапан 1 -N88- , -N89- , электромагнитный клапан 3 -N90- , электромагнитный клапан 4 -N91- , электромагнитный клапан 5 -N92- , электромагнитный клапан 6 -N93- , электромагнитный клапан 7 -N94- и датчик температуры коробки передач -G93- .

— если в качестве проводки электромагнитного клапана используется токопроводящая пленка, ее можно снять и установить отдельно .

— компоненты проверяются в режиме самодиагностики

Многофункциональный переключатель -F125-

— место установки, снятие и установка

— проверяется в режиме самодиагностики

Датчик скорости движения -G68-

— место установки, снятие и установка

— проверяется в режиме самодиагностики

Потенциометр дроссельной заслонки -G69-

— место установки

— снятие и установка для Volkswagen Vento 1998 или для Volkswagen Vento 1998

— сигнал потенциометра дроссельной заслонки проверяется в режиме самодиагностики

— В автомобилях от 01.93 с 6-цил. двигателем или системой зажигания и впрыска Simos сигнал от потенциометра дроссельной заслонки передается через блок управления двигателя на блок управления коробки передач. Сигнал можно проверить только в блоке измеряемых величин Перейти на статью. Если в режиме самодиагностики в потенциометре дроссельной заслонки выявленя ошибка, то, как правило, следует провести и самодиагностику блока управления двигателя Рем. гр. 01; с соответствующим буквенным обозначением

— после самодиагностики провести базовую установку Перейти на статью

Электромагнит блокировки рычага селектора -N110-

— место установки

— снятие и установка , ремонт кулисы селектора

— можно проверить в блоке измеряемых величин Перейти на статью и при электрической проверке

Выключатель круиз-контроля -E45-

— место установки

— снятие и установка Рем. гр. 94; ремонт подрулевого переключателя

— можно проверить в блоке измеряемых величин Перейти на статью

Включатель режима интенсивного разгона (Kick-Down) -F8-

— место установки

— снятие и установка выключателя режима Kick-Down предполагает снятие и установку троса акселератора и его последующую регулировку

— регулировка троса акселератора для Volkswagen Vento 1998

— можно проверить в блоке измеряемых величин Перейти на статью и при электрической проверке

Выключатель стоп-сигнала -F-

— место установки

— снятие и установка Ходовая часть для Volkswagen Vento 1998 Детали и узлы: педальный узел, педаль тормоза

— можно проверить в блоке измеряемых величин Перейти на статью и при электрической проверке

Переключатель программ -E122-

— место установки, снятие и установка

— исполнение: нажимная кнопка или поворотный переключатель

— нажимная кнопка и поворотный переключатель не взаимозаменяемы

— можно проверить в блоке измеряемых величин Перейти на статью и при электрической проверке

— отсутствует в коробке передач в автомобилях с электронным переключателем программ

Реле блокировки стартера и фонарей заднего хода -J226-

— место установки

Место установки блока управления автоматической коробки передач -J217- ► 12.92 для Volkswagen Vento 1998

Блок управления — стрелка — находится перед правым сиденьем под облицовкой в пространстве для ног (сиденье не показано).

Снятие и установка блока управления

Освободить ковровое покрытие и откинуть вверх с накладкой.

Разблокировать многоконтактный разъем блока управления отжатием металлической скобы и отсоединить от блока управления.

Снять блок управления автоматической коробки передач -J217- .

Установка в обратной последовательности.

Блок управления автоматической коробки передач -J217- 01.93 ► для Volkswagen Vento 1998

Место установки: блок управления — стрелка — находится с 01.93 под задним многоместным сиденьем.

Снятие и установка блока управления

(Блок управления с 38-контактным разъемом)

Откинуть заднее сиденье.

Разблокировать многоконтактный разъем блока управления отжатием металлической скобы и отсоединить от блока управления.

Снять блок управления.

Установка в обратной последовательности.

Снятие блока управления автоматической коробки передач -J217- с 68-контактным разъемом для Volkswagen Vento 1998

Разблокировать многоконтактный разъем и отсоединить его от блока управления.

Снять блок управления.

Установка блока управления автоматической коробки передач -J217- с 68-контактным разъемом для Volkswagen Vento 1998

Насадить разъем на штифт — стрелка — юлока управления автоматической коробки передач -J217- , затем заблокировать разъем.

Блок управления двигателя для Volkswagen Vento 1998

Место установки: блок управления находится в водоотводящем коробе справа.

Блок клапанов для Volkswagen Vento 1998

Место установки: блок клапанов находится под масляным поддоном

Снятие и установка блока клапанов Перейти на статью

Если в качестве проводки электромагнитного клапана используется токопроводящая пленка, ее можно снять и установить отдельно.

Снятие и установка токопроводящей фольги с датчиком температуры масла коробки передач -G93-

Многофункциональный переключатель -F125- для Volkswagen Vento 1998

Место установки: многофункциональный переключатель находится на коробке передач, сзади.

Снятие и установка многофункционального переключателя -F125-

Отсоединить разъем многофункционального переключателя.

Вывернуть винт и снять крепежную скобу.

Снять многофункциональный переключатель.

Заменить уплотнительную манжету.

Установка в обратной последовательности.

Затянуть болт моментом 10 Нм.

Датчик скорости движения -G68- для Volkswagen Vento 1998

Место установки: датчик скорости движения -G68- находится на коробке передач вверху.

Снятие и установка датчика скорости движения -G68-

Отсоединить от датчика разъем.

Выкрутить болт, извлечь датчик.

Установка в обратной последовательности.

Затянуть болт моментом 10 Нм.

Потенциометр дроссельной заслонки -G69- для Volkswagen Vento 1998

Место установки: потенциометр дроссельной заслонки -G69- находится на патрубке дроссельной заслонки (двигатель). Исполнение зависит от двигателя.

Снятие и установка потенциометр дроссельной заслонки -G69-

Снятие и установка описана в соответствующей конструктивной группе -Системы впрыска и зажигания-, ср. Буквенное обозначение двигателя Рем. гр. 24.

Электромагнит блокировки рычага селектора -N110- для Volkswagen Vento 1998

Место установки: электромагнит блокировки селектора -N110- находится на селекторе АКП.

Снятие и установка электромагнита блокировки селектора -N110-

Ремонт привода переключения передач .

Выключатель круиз-контроля -E45- для Volkswagen Vento 1998

Место установки: выключатель круиз-контроля -E45- находится на подрулевом переключателе.

Снятие и установка выключателя круиз-контроля -E45-

Электрооборудование для Volkswagen Vento 1998 Ремонт подрулевых переключателей

Включатель режима интенсивного разгона (Kick-Down) -F8- для Volkswagen Vento 1998

Место установки: выключатель режима «Kick-down» -F8- — стрелка — встроен в тягу акселератора и находится перед передней перегородкой в моторном отсеке.

снятие и установка выключателя режима «Kick-down» -F8-

Снятие и установка выключателя режима Kick-Down предполагает снятие и установку троса акселератора и его последующую регулировку для Volkswagen Vento 1998 Регулировка троса акселератора.

Выключатель стоп-сигнала -F- для Volkswagen Vento 1998

Место установки: Выключатель стоп-сигнала -F- — стрелка — находится на педальном узле.

Снятие и установка выключателя стоп-сигнала -F-

Ходовая часть для Volkswagen Vento 1998 Детали и узлы: педальный узел, педаль тормоза.

Переключатель программ -E122- для Volkswagen Vento 1998

Место установки: переключатель программ -E122- — стрелка — находится на центральной консоли в накладке со шкалой выбора программ.

Снятие и установка переключателя программ -E122-

Снять рукоятку рычага селектора.

Снять накладку с нанесенными рисками.

Отсоединить разъем от переключателя программ и извлечь его из накладки.

Установка в обратной последовательности.

Затянуть винт моментом 1,5 Нм.

Реле блокировки стартера и фонарей заднего хода -J226- для Volkswagen Vento 1998

Реле блокировки стартера и фонарей заднего хода -J226- находится на дополнительной плате реле под передней панелью слева.

Реле блокировки стартера и фонарей заднего хода -J226- помечен номером -150- — стрелка — .

Источник статьи: http://portal-diagnostov.com/2020/08/07/elektricheskieelektronnye-komponenty-i-mesta-ih-ustanovki-dlya-volkswagen-vento-1998/
