Предохранители, звуковой сигнал, прикуриватель
Audi A4 B5. Электрооборудование. Электрические схемы

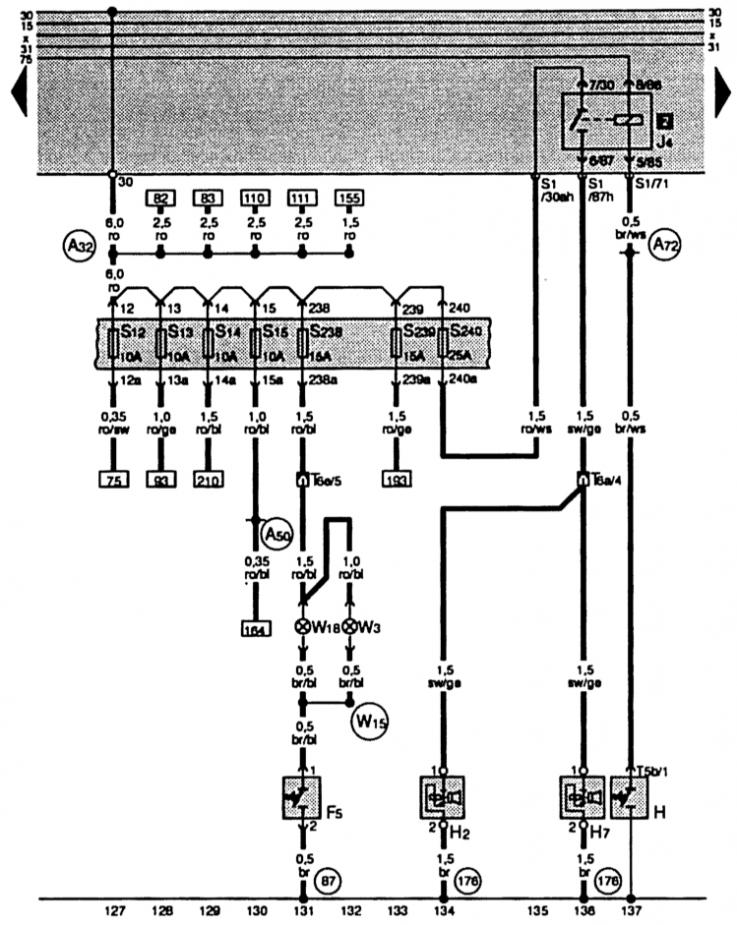

Кронштейн предохранителя, рожок звукового сигнала, освещение багажника.
F5 – выключатель освещения багажника
H – управление рожком звукового сигнала
H2 – рожок звука высокого тона
H7 – рожок звука низкого тона
J4 – реле рожка двойного звукового сигнала
S12 – предохранитель в кронштейне
S13 – предохранитель в кронштейне
S14 – предохранитель в кронштейне
S15 – предохранитель в кронштейне
S238 – предохранитель в кронштейне
S239 – предохранитель в кронштейне
S240 – предохранитель в кронштейне
T6a – штекерный разъем, 6-штырьковый, красный, станция разъемов справа, стойка А
T6e – штекерный разъем, 6-штырьковый, синий, станция разъемов слева, стойка А
W3 – фонарь для освещения багажника
W18 – фонарь для освещения багажника слева
A32 – соединение с плюсом (30), в группе проводов распределительного щита
A50 – соединение с плюсом (30as), в группе проводов распределительного щита
A72 – соединение (71), в группе проводов распределительного щита
W15 – соединение (фонарь для освещения багажника), в группе проводов слева
87 – соединение с массой –2-, в группе проводов сзади
176 – соединение с массой, в группе проводов фары справа

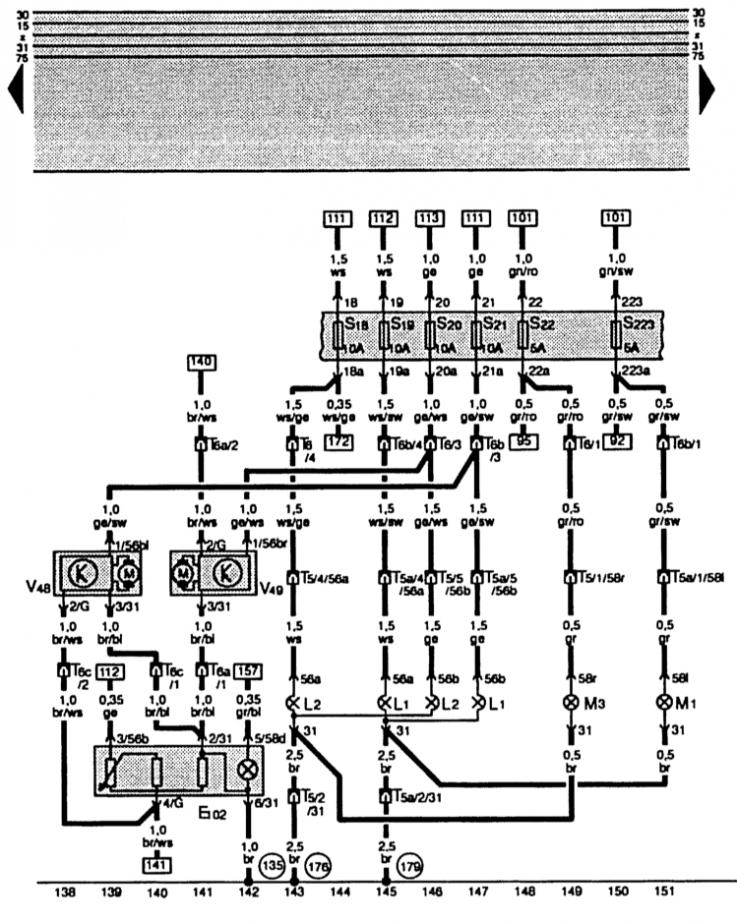

Опора предохранителя, регулировка дальнего света.
E102 – регулятор дальности света
L1 – двухнитевая лампа фары слева, включение шторки луча слева
L2 – двухнитевая лампа фары справа, включение шторки луча справа
M1 – лампа стояночного огня слева
M3 – лампа стояночного огня справа
S18 – предохранитель в кронштейне
S19 – предохранитель в кронштейне
S20 – предохранитель в кронштейне
S21 – предохранитель в кронштейне
S22 – предохранитель в кронштейне
S223 – предохранитель в кронштейне
T5 – штекерный разъем, 5-штырьковый, правая фара
Т5а – штекерный разъем, 5-штырьковый, левая фара
T6 – штекерный разъем, 6-штырьковый, желтый, станция разъемов справа, стойка А
T6a – штекерный разъем, 6-штырьковый, красный, станция разъемов справа, стойка А
T6b – штекерный разъем, 6-штырьковый, желтый, станция разъемов слева, стойка А
T6c – штекерный разъем, 6-штырьковый, красный, станция разъемов слева, стойка А
V48 – сервомотор слева для регулировки дальности света
V49 – сервомотор справа для регулировки дальности света
135 – соединение с массой –2-, в группе проводов распределительного щита
176 – соединение с массой, в группе проводов фары справа
179 – соединение с массой, в группе проводов фары слева
Кронштейн предохранителя, прикуриватель для сигар, выключатель противотуманных фонарей.
E18 – выключатель противотуманных фар
K95 – контрольная лампочка сигнализации
L28 – лампа для освещения прикуривателя (сигар)
S228 – предохранитель в кронштейне
S229 – предохранитель в кронштейне
S232 – предохранитель в кронштейне
S233 – предохранитель в кронштейне
S234 – предохранитель в кронштейне
S236 – предохранитель в кронштейне
S237 – предохранитель в кронштейне
T6f – штекерный разъем, 6-штырьковый, оранжевый, станция разъемов справа, стойка А
T10 – штекерный разъем, 10-штырьковый, коричневый, станция соединения эл. коробки, увлажняющая коробка
U1 – прикуриватель для сигар
А19 – соединение (58d), в группе проводов распределительного щита
А47 – соединение (55), в группе проводов распределительного щита
А57 – соединение (30а), в группе проводов распределительного щита
81 – соединение с массой –1-, в группе проводов распределительного щита
Источник статьи: http://www.audimanual.ru/A4/B5-P/electrics/schemes/predohraniteli-zvukovoy-signal-prikurivatel
Схема электрооборудования автомобиля Ауди 100/А6 ( Audi 100/A6)
Условные обозначения на электрических схемах
- На схемах общепринятую нумерацию имеют следующие контакты:
- 15 — контакт (+12В), на который подается напряжение при включении зажигания;
- 30 — контакт (+12В), который всегда находится под напряжением аккумуляторной батареи;
- 31 — соединение с «массой»;
- 50 — контакт («плюсовый»), на который подается напряжение при повороте замка зажигания в положение «Пуск»;
- 85 — входной контакт реле;
- 86 — контакт соединения реле с «массой»;
- 87 — выходной контакт реле; 87а — выходной контакт реле.
- Места расположения контактов с «массой» автомобиля:
- Е1 — моторный отсек (провод отрицательной клеммы аккумуляторной батареи);
- Е2 — соединение с «массой» двигателя (генератор);
- ЕЗ — под левой стороной комбинации приборов;
- Е4 — жгут проводов комбинации приборов;
- Е5- жгут проводов в моторном отсеке;
- E6 — левая сторона моторного отсека;
- Е7 — под левой стороной комбинации приборов;
- Е8 — жгут проводов правой фары;
- Е9 — жгут проводов левой фары;
- Е10 — жгут проводов в моторном отсеке;
- Е11 — жгут проводов задней части кузова;
- Е12 — блок цилиндров;
- Е13 — впускной коллектор;
- Е14 — жгут проводов в моторном отсеке;
- Е15 — впускной коллектор;
- Е16 — основание левой передней стойки кузова;
- Е17 — жгут проводов крышки багажника;
- Е18 — жгут проводов комбинации приборов;
- Е19 — правая задняя стойка кузова;
- Е20 — жгут проводов центральной консоли;
- Е21 — жгут проводов электрического стеклоподьемника;
- Е22 — жгут проводов двери;
- Е23 — левая сторона багажного отделения;
- F24 — жгут проводов динамика.
На данных схемах переход сигнального провода с одного рисунка схемы на другой, указан черной стрелкой с обозначением номера рисунка и координаты места соединения.
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач
- Вентиляторы охлаждения двигателя и отопителя
- Система управления дизельным двигателем
- Система управления двигателем Mono Motronic
- Система управления двигателем KE Motronic
- Система управления двигателем KE Jetronic
- Контрольные лампы и приборы
- Система наружного освещения
- Система наружного освещения (продолжение)
- Система внутреннего освещения, обогреватель заднего стекла
- Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида
- Центральный замок и аудисистема
- Электрические стеклоподъемники
- Расположение монтажных блоков на автомобиле Ауди 100/А6
- Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994
- Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)
- Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)
- Расположение реле в монтажных блоках
- Дополнительные монтажные блоки
Система запуска двигателя и заряда аккумулятора автомобилей с автоматической коробкой передач
Вентиляторы охлаждения двигателя и отопителя
Система управления дизельным двигателем
Система управления двигателем Mono Motronic
Система управления двигателем KE Motronic
Система управления двигателем KE Jetronic
Контрольные лампы и приборы
Система наружного освещения
Система наружного освещения (продолжение)
Система внутреннего освещения, обогреватель заднего стекла
Очиститель/ омыватель ветрового стекла, электропривод зеркал заднего вида
Центральный замок и аудисистема
Расположение монтажных блоков на автомобиле Ауди 100/А6
Монтажный блок предохранителей и реле автомобилей Ауди 100 годов выпуска 1990-1994
Предохранители и реле расположенные в монтажных блоках автомобилей Ауди 100 ( 1990-1993гг)
Предохранители расположенные в монтажном блоке автомобилей Ауди 100/А6 (1994-1998гг)
Источник статьи: http://sigtura.ru/load.php?id=37
Электрические схемы Ауди 100
Набор электронных схем для популярного серийного автомобиля Audi 100 помогут автослесарю с ремонтом машины. Подробно даны общие сведения всех схем, а также устройство впрыска KE III – Jetronic.
Машина марки Audi, модель 100 стал в свои годы очень распространённым автомобилем. Её выпускали с 1982 по 1991 год включительно, и за этот промежуток времени было выпущено с конвейера примерно 1 078 443 машин (седан и универсал). Эти переднеприводные машины имели бензиновые двигатели с различным объёмом, начиная от 1,6 л и до 2,3 л, а также 2,0 л, 2,4 л и 2,5 литров турбодизель. Коробка передач также шла на выбор: автомат или механика. Преимуществам такого немецкого транспорта послужила продуманная аэродинамика кузова (коэффициент лобового сопротивления 0,30). Такие показатели Ауди 100 помогли значительно сэкономить топливо, а очень просторный салон не оставил равнодушным не одного покупателя, он и по сей день является очень вместительным и удобным даже среди новых выпущенных автомобилей.
Схема впрыска KE III – Jetronic
(двигатель мощностью 100 КВт)
Общие сведения электро схем Audi 100
(на примере схемы впрыска KE III – Jetronic)
Большинство потребителей электроэнергии соединяются с «массой» проводами коричневого цвета. Для правильного подключения приборов электрооборудования их контакты пронумерованы.
Для удобства пользования все электрические цепи на электро схемах расположены вертикально и пронумерованы.
Сверху на схемах изображён блок предохранителей и реле, ограниченный снизу горизонтальной линией. Тонкие линии над ней – это внутренние соединения в блоке.
Горизонтальные линии в блоке под номерами 30, 15, Х и 31 – внутренние соединения блока с источниками питания и «массой». Цепь 30 постоянно находится под напряжением аккумуляторной батареи, цепь 15 – только при включённом зажигании и получает питание через замок зажигания. Цепь Х находится под напряжением также при включённом зажигании, но при включении стартера она обесточивается. Цепь 31 соединена с «массой».
Снизу на схемах проходит горизонтальная линия, которая показывает соединение с «массой».
Цифры в кружках, стоящие около пересечения вертикальных цепей с горизонтальной линией «массы» указывают на расположение точек «массы» на кузове.
Цифра в белом квадрате в конце вертикальной цепи показывает, в какой цепи нужно смотреть продолжение этого провода. Цвета проводов на схемах соответствуют цветам проводов на автомобиле. Цифра на каждом проводе означает площадь сечения токопроводящей жилы провода в квадратных миллиметрах.
Цифра в чёрном квадрате обозначает номер реле в блоке предохранителей и реле, буква в кружке, стоящая около провода, – неразъёмное соединение проводов.
Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идёт электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования.
Зажим 15 – при включённом зажигании на нем имеется напряжение аккумулятора.
Позиционный номер реле – обозначает реле, обозначает номер реле на дополнительной панели реле.
Сечение провода дано в мм2.
Обозначение элемента – позволяет найти в перечне название элемента, представленного графическим символом.
Цвет провода – соответствует цвету провода в автомобиле.
Обозначения контактов – на реле, устройстве управления и на плате или дополнительной панели реле.
Буквенно-цифровое обозначение в местах соединений – определяет положение проводов в разъёмах (М30az).
Цифры в квадратиках – обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи.
Буквенно-цифровое обозначение – отмечает разъёмное соединение (Т8а/7).
Источник статьи: http://fastmb.ru/auto_shem/54-elektronnaya-shema-audi-100.html
Не работает прикуриватель Ауди A6 C4: как снять и заменить предохранитель
Ауди является одной из самых популярных марок автомобилей. В общей сложности было выпущено более 1 млн экземпляров. Иногда водители сталкиваются с тем, что не работает прикуриватель Ауди A6 C4.
Почему не работает прикуриватель
Проблема возникает по нескольким причинам. Однако самой распространенной считается незнание схемы расположения блоков. Особенности конструкции могут меняться из-за комплектации. Поэтому стоит сверять информацию с описанием на нижней стороне крышки. В рассматриваемой схеме прикуриватель связан с предохранителем №33.
Изложенный материал окажется полезным для владельцев Ауди А4 Б6, выпущенных с 2001 по 2005 год. Речь идет о кузовах седан и Avant. Для иных моделей понадобится основательно изучить соответствующие схемы блоков. Необходимость возникает, если это:
- Ауди А4 Б7;
- А6 С5;
- А6 С6;
- Ауди 100 С4;
- Ауди 80 Б4;
- Ауди 80 С4;
- Ку8.
Второй причиной неисправности является сложное устройство блоков предохранителей и кабелей. При желании можно справиться с задачей самостоятельно. Для этого стоит воспользоваться пошаговом руководством, представленным ниже.
В отдельных случаях предохранитель прикуривателя перегорает. Нередко причиной служит использование бюджетных китайских зарядок или других сомнительного качества.
Нельзя допускать попадания в гнездо прикуривателя посторонних предметов.
Особую опасность представляют металлические, т.к. может произойти короткое замыкание. Например, из-за повреждения провода компрессора, применяемого для подкачки шин.
Поиск и замена предохранителя
Прикуриватель может не работать из-за неверного подключения. Автовладельцу желательно изучить функции предохранителей. Монтажный блок находится в моторном отсеке. Его часто именуют дополнительным. Цвета нужных проводов различаются в зависимости от модели машины.
В Ауди 80 Б3 за предохранитель отвечает голубая жилка. Дополнительно она связана с освещением салона и магнитолой. Сила тока составляет 15 А. Окраска провода совпадает в большинстве автомобилей Ауди. Одновременно экземпляры, выпущенные до 1989 г., имеют некоторые отличия от более поздних.
Как снять и отремонтировать прикуриватель
Чтобы найти предохранитель прикуривателя, необходимо внимательно ознакомиться с расшифровкой схемы блоков. Затем можно приступить к самому ремонту:
- Открыть багажник и найти нужный блок под обшивкой справа.
- Достать фиксирующую планку. Выдернуть деталь можно руками.
- Снять предохранитель из гнезда F40 и на 15 А.
- Убрать старый и подключить новый. Если все сделано правильно, прикуриватель будет работать.
Некоторые водители ошибочно думают, что все прикуриватели являются одинаковыми. В действительности они похожи внешними панелями. Если в машине нет заднего прикуривателя, можно установить передний. Тогда понадобится просверлить в панели подходящее отверстие.
Периодически любой прикуриватель нуждается в ревизии. Простая процедура позволит верно установить его и избежать проблем с функционированием. Чтобы сделать все должным образом, надо:
- Снимите лампу подсветки. Она стоит на специальных салазках и крепится защелкой. Для удобства ее выделяют черным цветом.
- Для снятия лампочки поддеть замок небольшой отверткой, приподняв ее вверх. Затем вытащить по салазкам.
- Выводы лампы привариваются к контактам патрона. При необходимости ее замены нажать на площадку, промаркированную черным. Потом расшатать лампочку, оторвать от контактов и достать. Можно не только установить аналогичную новую, но и светодиодную.
- Отсоединить площадку от лампы, чтобы припаять ее к простой или светодиодной.
- Поменять лампочку и собрать. Хорошей альтернативой станет светодиодная лента. Она отличается более яркой подсветкой.
- Снять обойму, в которой находится лампа в патроне. Она крепится на защелках. Оттянуть в сторону одну из них.
- При установке светодиодной ленты ранее снятые элементы не потребуются. Обмотать ей светофильтр и припаять контакты. Один контакт должен быть на светлом корпусе, а другой к верху контактной площадке.
Дополнительно можно установить светодиоды в клавиши, а лента хорошо смотрится на печных крутилках. Остается разобрать прикуриватель до конца. Отделить его от внешней панели. Он фиксируется защелками светофильтра. Прижать замки и вытолкнуть прикуриватель наружу. Потом отсоединить светофильтр от защелок, отжав их в стороны. Стянуть его, хорошо почистить и собрать в обратной последовательности.
Источник статьи: http://autotuning.expert/prikurivatel/ne-rabotaet-na-audi.html
