ПОДОГРЕВ ДВИГАТЕЛЯ VOLKSWAGEN JETTA A5 1K2 СЕДАН

Для идентификации автомобиля и достоверного подбора подогрев двигателя Volkswagen Jetta A5 1K2 Седан, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Выберете модификацию т/с для поиска подогрев двигателя

Двигатель: объем — 1.4 л., мощность — 122 л.с., тип — бензиновый, модель — CAXA. Привод: передний. Год выпуска: 2007-2010

Двигатель: объем — 1.4 л., мощность — 140 л.с., тип — бензиновый, модель — BMY. Привод: передний. Год выпуска: 2006-2010

Двигатель: объем — 1.4 л., мощность — 160 л.с., тип — бензиновый, модель — CAVD. Привод: передний. Год выпуска: 2008-2010

Двигатель: объем — 1.4 л., мощность — 170 л.с., тип — бензиновый, модель — BLG. Привод: передний. Год выпуска: 2006-2010

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — BGU. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 1.6 л., мощность — 102 л.с., тип — бензиновый, модель — CCSA. Привод: передний. Год выпуска: 2008-2010

Двигатель: объем — 1.6 л., мощность — 115 л.с., тип — бензиновый, модель — BLF. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 116 л.с., тип — бензиновый, модель — BHY. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 117 л.с., тип — бензиновый, модель — BEV. Привод: передний. Год выпуска: 2005-2009

Двигатель: объем — 2 л., мощность — 150 л.с., тип — бензиновый, модель — BLX. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 170 л.с., тип — бензиновый, модель — CAWA. Привод: передний. Год выпуска: 2008-2010

Двигатель: объем — 2 л., мощность — 185 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2005-2008

Двигатель: объем — 2 л., мощность — 200 л.с., тип — бензиновый, модель — AXX. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2.5 л., мощность — 150 л.с., тип — бензиновый, модель — BTK. Привод: передний. Год выпуска: 2006-2010

Двигатель: объем — 2.5 л., мощность — 152 л.с., тип — бензиновый, модель — BTK. Привод: передний. Год выпуска: 2005-2007

Двигатель: объем — 2.5 л., мощность — 170 л.с., тип — бензиновый, модель — CBUA. Привод: передний. Год выпуска: 2008-2010

Двигатель: объем — 2.5 л., мощность — 173 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2007-2009

Двигатель: объем — 2.8 л., мощность — 174 л.с., тип — бензиновый, модель — AAA. Привод: передний. Год выпуска: 2009-2010

Двигатель: объем — 1.6 л., мощность — 90 л.с., тип — дизель, модель — CAYB. Привод: передний. Год выпуска: 2009-2010

Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — дизель, модель — CAYC. Привод: передний. Год выпуска: 2009-2010

Двигатель: объем — 1.9 л., мощность — 101 л.с., тип — дизель, модель — BRM. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 1.9 л., мощность — 105 л.с., тип — дизель, модель — BXE. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 110 л.с., тип — дизель, модель — CLCA. Привод: передний. Год выпуска: 2010

Двигатель: объем — 2 л., мощность — 136 л.с., тип — дизель, модель — CBDA. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — BMM. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 140 л.с., тип — дизель, модель — BKD. Привод: передний. Год выпуска: 2005-2010

Двигатель: объем — 2 л., мощность — 170 л.с., тип — дизель, модель — CEGA. Привод: передний. Год выпуска: 2006-2010

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Источник статьи: http://www.autocompas.ru/catalog/podogrev-dvigatelya/vw/jetta-iii-1k2/

Volkswagen Jetta ’06 › Logbook › Установка штатного дополнительного электрического отопителя

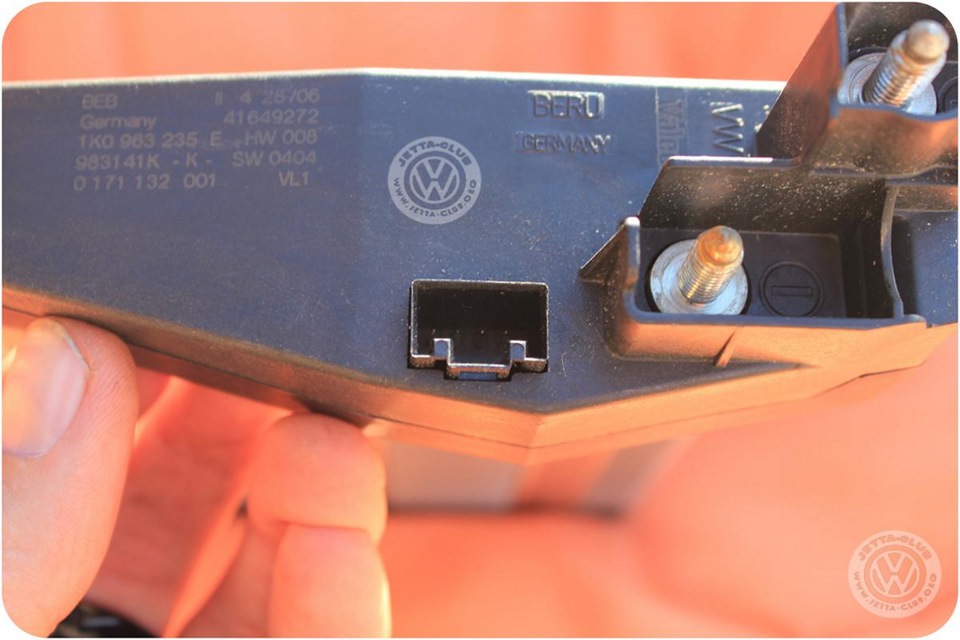

В двух словах как «оно» подключается и работает… на фото видно что есть два больших контакта + разьем под маленький штекер, так вот большие — это питание, маленькие — это can шина.

Ну а кан-шина значит следующие, что калорифер понимает:

1. забортную температуру
2. «Салонную» температуру
3. Температуру ОЖ
4. % загрузки генератора
5. заряд АКБ
6. Выставленный\желаемый режим работы климатической системы
7. Обороты мотора

сопоставляются все эти параметры, блок управления калорифером понимает когда и на какую мощность 25,50,75,100% ему необходимо включится, принимает решение и вы наслаждаетесь «Африкой» в салоне за считанные секунды. Пока морозов нет, могу кратко описать как оно сейчас работает… прихожу с утра на стоянку, завожу машину и включаю на максимум температуру обдува — то есть не 26, не 28, а именно макс — это прямое указание калориферу включится… и сразу начинаю движение на авто. Через 300-400 метров из центральных сопел уже дует теплый воздух, а через 1км — ГАРЯЧИЙ! но это при забортной температуре от +7-12С я пробовал. Заметил один момент сразу, если после того как постоял где-то часик у офиса и выхожу и завожу авто опять(температура ОЖ около 30-40С), и включаю сразу макс температуру — то обороты холостого поднимаются с 650 до 900… утром я не замечаю как поднимаются обороты так как при первом пуске авто обороты ХХ и так выше 1000, а вот днем — эта особенность сразу заметна, обороты растут потому, что на холостых калорифер на 100% загружает генератор, и поднимает обороты чтобы поднять выходную мощность гены и разгрузить его… это лучшее и бюджетное решение которое только можно придумать. Пока остальные зимним утром будут бегать вокруг авто хлопая в ладоши вы уже будете к офису подкатывать…

Я не ожидал, что работа калорифера будет настолько ощутима, по этому с большим желанием жду холодов, так как у меня еще и комплект подогрев сидений для задних пассажиров припасен(будет отдельный отчет), думаю в мою машину после зимних прогулок на природе будет народ билеты на вход покупать)) Так как замерзнуть просто нереально там будет)

Источник статьи: http://www.drive2.com/l/814578/

Фотоотчет Установка автономного электрического подогревателя

Решил облегчить запуск холодного двигателя. После недолгих поисков в интернете заказал электрический подогреватель мощностью 1,5 квт,который устанавливается в систему охлаждения.

это входило в комплект.

Не хотел резать существующие патрубки,что бы установить тройники,поэтому докупил несколько патрубков подходящего диаметра-

Перед началом работ необходимо внимательно изучить рекомендации по установке подогревателя производителя.Первым делом сливаем ОЖ.Для более удобного монтажа подогревателя снимаете акб вместе с площадкой и корпус воздушного фильтра.

Вход в падогреватель я взял между выходом из печки и входом в теплообменник масляного фильтра.

Выход из подогревателя подсоеденил к выходу из блока.

Сам подогреватель установил при помощи имеющего в комплекте кронштейна к КПП.

Подсоединяем шланги входа и выхода подогревателя к установленным тройникам и заливаем ОЖ.

Ставил подогреватель в декабре. При морозе -18 прогрев занимает минут сорок до температуры 50-60 градусов. Запуск проходит легко,правда после запуска,когда ОЖ циркулирует при помощи насоса температура немного падает и быстро поднимается. Результатом вполне доволен. Есть конечно и минусы-слабоватая мощность и привязанность к розетке. Вебасту конечно не заменит но и стоимость,согласитесь, разная.

Источник статьи: http://vwts.ru/forum/topic/222441/

Установка подогревателя двигателя 220в на джетта самостоятельно

Volkswagen Jetta 1,6(75) EZ карб › Бортжурнал › История №9 Как и обещал, установка подогрева движка.

И так, сегодня, напрасившись с гараж, решился я на установку электрмческого предпускового подогревателя двигателя Старт-м с универсальным монтажным комплектом на свой авто.
Хозяин гаража (он же делал двиг) начал советовать ставить приблуду в разрез сливного патрубка печки, на что я долго сопративлялся и стал всеже делать как по инструкции. Подобрал подходящие тройники, начал думать как их врезать в патрубки и сразу проблема. Нужный нижний сливной патрубок печки разного диаметра( у помпы толще). Т.е. его резать нельзя, а ставить только в него (от него идет забор холодной жидкости). Покумекав, решил отрезать около 7-8 см от металяческой трубки патрубка ( под масляным фильтром) оставив 3 см до изгиба, наростив его потом другим диуритовым шлангом подходящего диаметра. как решил, так и сделал, Слил антифриз, снял трубку, отрезал от нее кусок, одел шланг, замерил сколько этого шланга нужно оставить на трубке (приложил сбоку старый кусок и тройник к одетому шлангу) и отрезал шланг, так, чтоб трубка + шланг + тройник = длине трубке в исходном положении. Собрал все это, поставил трубку на место, соединил все патрубки, затянул хомуты. Прикинул место установки прибора, нашел к чему крепить крепежную пластину ( крепежный болт помпы), изогнул пластину, закрепил ее, прикрепил к ней прибор, подогнул пластину с прибором, чоб поставить ниже и выравнять положение. Отрезал, прилагающийся шланг нужной длины, одел, затянул хомуты. Разрезал верхний входящий патрубок радиатора, вставил в него тройник, затянул хомутами, это будет вход горячей жидкости от прибора. Одел шланг на выход из прибора, затянул хомут, отрезал по нужной длине до верхнего тройника, приготовил второй хомут, начал заливать антифриз, не соединяя шланга с тройником. Налил 2/3 слитого антифриза, ртом прососал антифриз через прибор и одел шланг на место, затянул хомутом. Объясню почему просасывал антифриз: по инструкции не должно быть перегибов шланга в виде бугров, чтобы небыло воздушной пробки, а у меня не получилось, небольшой перегиб есть, вот я эту возд. пробку и прососал.
Потом долил антифриз, проверил, надежность крепления и соединения всего, что я снимал, завел двигатель, прогрел, чтобы выгнать остатки воздуха и проверить церкуляцию и гермитичность, собрался и уехал домой. Дома дал машине остыть, включил прибор в сеть и ждал, пошел тихий шумок закипающего самовара, через 2-3 мин начал нагреваться верхний шланг от прибора, долго я не грел, дождался пока не станет горячим верхний патрубок радиатора, ну и все, выключил, ушел домой вам хвалиться. Ниже смотрите фотки и картинки, извините, фоток мало и на телефон, фотик разбил, в смотровую яму упал, благо старый.

Установка подогрева двигателя от сети 220В — Volkswagen Golf, 1.6 л., 1991 года на DRIVE2

На дворе наступила вторая зима для меня и гольфика. Прошлой зимой заводилась при любом морозе без проблем. Но тратить время на прогрев и сжигая бензин просто так не очень хочется, да и любому двигателю в мороз тяжко заводиться. Были мысли о подогреве, вот и наткнулся в одном магазине на него. Опыта в них у меня не было, взял что посоветовали. В итоге имеем подогреватель СТАРТ-Классик Универсал вертикального исполнения без насоса и без терморегулятора. Мощность 1.5 кВт. отключение при 70 гр включение при 50 гр.
Думал куда и как поставить… Спасибо драйву) нашел тут пример для установки. При установке не фотографировал, руки были грязные и делал один. После установки и стравливания воздуха из системы начал проверять. включил и ждем чуда)) эффект хороший! но термостат у подогревателя стоит на входе поэтому на выходе температура может доходить до 95-100 градусов а отключится только когда снизу из блока на вход будет 70 гр. Установил отдельную розетку с дифференциальным автоматом на 10А для защиты (при малейшей утечке тока отключение). теперь присмотрел на алиэкспресс недельный электронный таймер на дин рейку в щит управления. там можно настроить дни, часы минуты включения и отключения. Жду морозов. поставил подогрев, на улице уже неделю +2+4)

такой таймер буду заказывать

Общий вид. подачу взял с обратки печки. выход врезал в верхний патрубок радиатора

открутил один из 4х болтов крепления помпы и на него одел крепления из комплекта. ток согнул его как мне надо, снизу защита поэтому там грязь лететь не будет. кабель уложил в шланг и обмотал изолентой

Цена вопроса: 1 000 ₽ Пробег: 162 321 км

установка подогрева от 220V — Volkswagen Golf, 1.8 л., 1993 года на DRIVE2

новое место обитания

Так как Вишенка в ближайшее время будет проживать возле домика в деревне, где есть розетка на улице, я счёл целесообразным установить подогрев.
Кстати, тёплый салон и уверенный запуск в морозы — это всего лишь приятные бонусы.

Основная польза предварительного подогрева — это увеличение ресурса мотора. Ибо самый большой износ — во время холодного старта. Благодаря Драйву и его обитателем мне не пришлось тратить время на поиски, сразу поехал в проверенное место (нынче, увы, закрывшееся), где, прямо скажем, минут на 30 впал в ступор перед витринами

и это только одна из 10-ти секций…

Если отбросить всякие разновидности автономных обогревателей, просто электроподогревов, оказывается, огромный выбор. Не было только тэнов, которые вставляются непосредственно в блок, вместо технологической заглушки. В итоге я взял одну из последних моделей на 1, кВт с циркуляционным насосом

к нему прилагался монтажный комплект, в котором были и элементы для крепления, и шланги с хомутами, и переходники на разные диаметры.
Крепление придумалось быстро

удобно, когда в соседнем боксе работает сварщик:-)

как будто тут и було:-)

аккумулятор подвинулся, но места хватило всем

По схеме подключения рекомендовалось врезаться в цепь отопителя. Так как у меня АКПП, удалось обойтись без длинных шлангов, заодно обеспечить и прогрев самой коробки

Правда я, как самый умный, сначала инсталлирую, а уже потом читаю инструкцию. Оказалось, что я поставил подогреватель вверх ногами. Ну да перевернуть — пара минут.

И вот — первый запуск

пока что розетка у бокса

на шлангах сразу ощущаемая вибрация, говорящая о наличии циркуляции, быстро появился и нагрев. На улице было -1, уже через час все(!) шланги были тёплыми, а так же и сам мотор приятно грел руки. Стрелка температур визуально оставалась на месте, но через пару минут после запуска на стёкла подул тёплый воздух, и сразу оно (стекло) стало оттаивать.

Правда через несколько поездок столкнулся с проблемой. Вроде бы слышно, что насос работает, вроде бы сам корпус — горячий, а шланги — холодные. Снял верхний, оттуда вышел пузырёк воздуха. Видимо из-за некоторой петли они тут будут постоянно скапливаться. Потому я быстренько сделал отвод, как раз в патрубок, отводящий воздух в расширительный бачок

и это помогло!
Буду вести наблюдения.

Great Wall Hover 2,0 TD AT Hopper › Бортжурнал › Установка предпускового подогревателя Лунфей 2 кВт на дизель.

Всем привет!
Спустя некоторое время после «полевых» испытаний установленного подогревателя антифриза на 220 вольт решил таки написать об этом, возможно, пригодится кому-нибудь.
Итак, почти на всех своих машинах ставил подогреватели от розетки, т.к. климат наш достаточно суров, что бы пренебрегать возможностью подогревать двигатель после продолжительной ночной стоянки. Озадачился этим вопросом и с Хоппером. Помониторив интернет, выявил, что не очень как то и много информации об установке подогревателей на дизельный двигатель Ховеров. Пришлось самому разбираться, изучать по незначительным крупицам информацию во всемирной паутине… Приступим!
После непродолжительных размышлений был сделан выбор в пользу подогревателей антифриза с помпой, т.е. такого подогревателя, что сам может гонять нагреваемый антифриз по системе, ускоряя процесс нагрева, да и для более равномерного прогрева ДВС. Из наших (отечественных) подогревателей был опыт использования подогревателей Старт-М и Северс-М (они без помпы), а котлы отечественных производителей с помпочкой стоят как то неоправдано многовато (по моему мнению), решил попробовать подогреватель родственный по производителю Ховеру — китайский. Был заказан Лунфей 2 кВт. По ссылке понятно где я его покупал.

Собственно, сам — Красавчик (фото с сайта продавца)

Пришел в оригинальной упаковке

После получения котла ломал голову о способе установки. Определился, что буду ставить его по ходу движения антифриза, для того чтобы иметь возможность использования Лунтика в качестве догревателя. Хотя многие ставят его наоборот, против хода, от помпы на выход с печки. Немного разобрался с тем как движется антифриз в нашем тракторном сердечке. Вот пару фото моих набросков.

Схема движения антифриза от печки до помпы

Схема подключения подогревателя

Если что не понятно спрашиваете, постараюсь объяснить.
Один из наиболее важных моментов это, то что патрубки на печку и помпу в нашем дизеле с внутренним диаметром на 18 мм, а штуцера Лунтика внешним — на 16 мм. Пришлось ставить на подогреватель патрубки силиконовые на 16 мм и потом натягивать их на штуцера для патрубков на 18 мм, это получилось. Использовал остатки разных патрубков на 16 мм от предыдущих машин. А на 18 мм купил в магазине автозапчастей комплект силиконовых армированных патрубков на печку «Гранты — Приоры» и порезал их так как мне было нужно. Собрал монтажную схему (приблизительную) не на машине

Планировалось поставить как то так

Но так поставить не получилось из-за ограничения свободного места возле двигателя, мешал ЕГР со своими патрубками, рядом вал рулевой колонки и т.д. Установил так, как выложил на схеме установки подогревателя выше.
Сам котел закрепил на металлической пластине к левой опоре двигателя. Получилось вот так:

Все видно. Пластину крепления, приходящий и выходящий из Лунтика патрубки.

Еще фото для наглядности

Для лучшего процесса развоздушивания системы охлаждения был внедрен в патрубок обратки печки кран Маевского.
Используя сантехничесий тройник, 2 штуцера для шлангов на 18 мм, удлинитель на 1/2дюйма и кран Маевского

Собран вот такой узел

И установлен в верхний патрубок печки. Родной патрубок был заменен на силиконовый отрезанный от
патрубка Приоровской печки.

Мешает просмотру трубка кондея, но, думаю, тут все ясно

К тройнику прицепил температурный датчик от сигнализации

По окончании всех работ система была развоздушена, как я уже описывал в предыдущей статье.
Фоток как проложил провод с вилкой не сделал, пока проложил по временной схеме. Провел по тормозным трубкам до главного тормозного цилиндра и положил вику на автоодеяло, при подключении к розетке приходится каждый раз открывать капот и тянуть провод с розеткой в дальний угол подкапотного пространства, но я продумаю и что-нибудь придумаю. Жаль, что бамперный разъем на Ховер Н5 не установить без каких-либо вырезаний в бампере.
Теперь результат всего этого действия.
Первое что хочу сказать — защита на Лунтике от перегрева есть и работает! Проверено, два дня с утра подогрев запускался (было слышно помпу) но не грел антифриз, захватывал воздух и тэн отключался. После полного выпуска воздуха, и после протяжки всех хомутов, подогреватель работает как положено.
При остывании двигателя до -21 градуса, после прогрева Лунтиком температура на выходе с печки, т.е после всего круга, перед входом в подогреватель, через 30 минут была -1 градус, через 1 час прогрева +18, а салон немного нагрелся до -18 градусов без запуска двигателя. После прогрева 1 час 15 минут температура на обратке составила + 26 градусов. Примерно через 1,5 часа +30. Т.е. температура двигателя была более +30 градусов. С автозапуска Хоппер заводится как летом. Только вот прогревается на холостых в мороз… почти не нагревается! Даже если учесть все описанные мной ранее работы по утеплению подкапотного пространства.
Все больше укрепляюсь в мысли о необходимости установки автономки.
На этом все. Полных баков и теплых салонов. Всем удачи на дорогах!

Jeep Grand Cherokee WG 3,1 TD › Бортжурнал › Установка предпускового подогрева двигателя «Лунфей» с принудительной циркуляцией жидкости (помпой) 220в.

Немного о самом подогревателе.

Вот такую штуковину прикупил

Подогреватель Лунфей позволяет подогревать двигатель автомобиля для пуска в зимнее время.

Электрический компонент для нагрева Антифриза (тосола) дополнительно защищен температурным датчиком.
Помпа подогревателя оснащена мотором без графитовых щеток, что уменьшает вероятность его скорого изнашивания. Подогреватель работает от сети переменного тока 220В.
Время подогрева длится около 15 — 30 минут.

Схема установки подогревателя

Преимущества:
1. Легкий запуск двигателя в самый лютый мороз.
2. Салон автомобиля будет быстрее прогреваться. Так как происходит пуск уже подогретого двигателя,
3.Масло в двигателе лучше смазывает его детали, что продляет срок службы автомобиля.
4.Сокращается расход топлива на прогрев автомобиля и снижается уровень загрязнения окружающей среды.

Рекомендуется использовать таймеры на 220В которые в назначенное время включат подогреватель.

Теперь о установке данного девайса в чирка!

Приобрел два шланга и хомута

Также заменил заводское крепление

Подогнал шланги по месту

Место для крепления подогревателя.

Ну и уже сам установленный подогреватель!

При -15С через 10 мин двигатель был теплым!

Установка подогревателя Лунфэй на пассат б3 — Volkswagen Passat Variant, 1.8 л., 1993 года на DRIVE2

Приветствую читателя моего бж. Сегодня расскажу и покажу как я установил на пассат б3 предпусковой подогреватель Лунфэй. Вот сам подогреватель.

Для начала разобрал подогреватель, что бы увеличить входное и выходное отверстие уж очень оно заужено на мой взгляд. Внутренний диаметр составляет 11мм. Взял сверло на 12мм и расширил оба отверстия благо толщина позволяет это сделать.

Теперь собираем все обратно по контуру идет уплотнительная резинка, но для перестраховки промазал герметиком.

На разборе подобрал шланг оригинал от ауди от цэшки.

Номер шланга 8A0121109D И два оригинальных само зажимных хомута.

Номер хомута 23.

Теперь сливаем антифриз можно не весь главное слить с печки что бы снять шланги.Далее определил место установки подогревателя (очень долги крутил его в моторном отсеке не зная куда его там закрепить) нашел за двиготелем на перегородке болт крепления корпуса печки. Выгнул крепление на корпусе подогревателя вот так.

Теперь режим шланг от ауди по размеру у меня получилось так.

Теперь длинный шланг подключаем от нижнего отверстия подогревателя к выходу обратки с печки, а короткий шланг с верхнего отверстия подогревателя к металлической трубке.

Все заливаем антифриз выгоняем из системы воздух и только потом проверяем подогреватель.

Несколько дней уже проверял все отлично работает. Печка в салоне жарит без потерь тепла.

Skoda Octavia › Бортжурнал › Установка предпускового электроподогревателя «СТАРТ-ТУРБО»

С момента моего переезда в Сибирь, учитывая климатические условия данной местности, мною на все мои автомобили устанавливались предпусковые электроподогреватели.
У каждого конечно свое предпочтение, кто РТС, кто вебасто, я лично предпочитаю именно предпусковые электроподогреватели.
Вчера установил подаренный на днюху предпусковой электроподогреватель «Старт-Турбо» с встроенным центробежным насосом.

Комплект Монтажный Универсальный содержит необходимые комплектующие для установки в систему охлаждения ДВС последовательно с отопителем салона (обратка печки). (Схема установки на большинстве автомобилей).

Для установки пришлось снимать весь воздухан

АКБ

и площадку под нее

после чего разрезали патрубок обратки с печки и установили сам подогрев

Ну и все сибирается в обратном порядке.
Стоит четко под площадкой АКБ, даже не видно.

«Старт-Турбо» предназначен для предпускового разогрева и подогрева двигателей легковых и среднетоннажных автомобилей отечественного и зарубежного производства в зимний период эксплуатации.

Принцип работы электроподогревателя:
При подключении подогревателя к сети переменного тока напряжением 220В электроподогреватель – ТЭН, находящийся внутри корпуса, начинает нагревать охлаждающую жидкость. Одновременно включается центробежный электронасос. Центробежный электронасос обеспечивает непрерывную циркуляцию охлаждающей жидкости через подогреватель и рубашку системы охлаждения двигателя, к которой подключен подогреватель. Этим достигается быстрый и равномерный прогрев двигателя, а также исключается перегрев ТЭНа и увеличивается срок его службы. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и предотвращает её перегрев при длительной работе подогревателя. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Установка и техническое обслуживание:
Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания.

Технические данные электроподогревателя:
Род тока – Переменный, частота 50Гц
Номинальное напряжение — 220 В
Класс защиты от поражения электрическим током – I
Степень защиты — IP 34
Масса не более – 0,98 кг
Габаритные размеры – 101×130×130 мм
Потребляемая мощность — 1,5; 2 кВт
Температура срабатывания (отключения) терморегулятора – 70 °С
Температура возврата (включения) терморегулятора – 55 °С

ДОСТОИНСТВА:
Электроподогреватель может быть установлен в любом свободном месте моторного отсека и в любом пространственном положении, но при выборе пространственного положения подогревателя следует помнить, что центробежный насос, примененный в данной модели подогревателя, обеспечивает циркуляцию жидкости только при отсутствии в подогревателе и подходящем рукаве воздуха. Этим он выгодно отличается от подогревателей, работающих на принципе термосифонной циркуляции;
Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию ;

Предпусковой подогреватель 220в Лунфэй на 2,3 кв — Toyota Wish, 1.8 л., 2003 года на DRIVE2

Всем привет!
Зима близко, и пора готовить авто к суровым зимним испытаниям.
Т.к. не всегда есть возможность поставить в гараж свой автомобиль, сильно заметает в хороший снегопад, а иногда и просто лень туда ходить по утрам, решил поставить предпусковой подогреватель двигателя на 220в, для случаев если придётся ставить машину на ночь под окном. Розетка под окном у меня уже есть и проблем с питанием не возникнет.
Долго выбирал себе предпусковой котёл, до этого был печальный опыт использования на дизельной Делике российского Северс + на 3 кв. с помпой, у которого постоянно плавилась крельчатка, и в итоге перегревался, и выключался, авто приходилось заводить на холодную в -30. Кому интересна подробная история мучений с ним вот ссылка: www.drive2.ru/l/488719725480640596/
Выбор остановился на китайском подогревателе Лунфэй на 2.3кв с помпой. Стоит не дорого и отзывов положительных много. Купил у местных барыг за 1550р. Прежде чем ставить проверил работоспособность в домашних условиях, ведро холодной воды нагрел за 5мин, не до кипятка но руку уже держать тяжело, вода горячая и напор хороший для циркуляции.
Дождался отпуска, хорошей погоды и приступил к монтажу. Слил антифриз из радиатора, вытекло литра 4,5, решил его заменить. Котёл установил в разрыв печки, на выход из печки. Родной шланг не резал, оставил на всякий случай, использовал покупной на 16 диаметром, российский посоветовали не брать, так как он лопается от напора, взял корейский 1м, говорят хороший, посмотрим. Закрепил сам котёл в нижней части к корпусу АКПП подходяшим болтом на динрейку, котёл не тяжёлый, зафиксировался хорошо. Шланг садил на герметик и затяжные хомуты, покупал отдельно, хомуты из комплекта с котлом использовать не стал, пишут, что они не очень. После залил антифриз, проехался кружок, долил ещё не много, залил в бачёк выше урованя, ещё проехал с печкой на полную пока печка не начала шпарить горячим, и вновь проверил уровень, всё ок, шланги горячие, воздух вышел, паралельно следил за температурой ДВС чтобы не перегревался. В общем покатавшись и убедившись что система не завоздушена, чуть позже проверил работоспособнось котла, всё работает, антифриз циркулирует, ДВС греется. Осталось дождаться морозов и проверить эффективность устройства.
По мере эксплуатации буду дополнять.
Всем удачи!

Дополнение от 27.11.2018
Пока ноябрь, но котлом уже пользуюсь во всю. Включаю за час до выхода, греет хорошо, проблем с запуском двс нет. Ночью пока опускается до -23 градусов. Воздух из печки сразу тёплым дует.

Дополнение от 08.02.2019
Зима в самом разгаре, котёл запускается каждое утро и ни разу не подвёл. Сегодня утром за бортом было чень холодно -42, котёл работал чуть больше часа, машина завелась легко. С Северс + в это время по прошлому году я уже третий или четвёртый раз в сервис ездил на ремонт. Так что резюмирую, что китайский лунфей гораздо надёжней и на много дешевле, учись Тюмень!

Дополнение от 15.11.2019
Снова зима на носу, и вновь запускаю котёл, ночью уже холодает до -20, котёл работает без сбоев, всё отлично. Один минус, нужен доступ к розетке 220в )))

Дополнение от 29.01.2020
Всё работает отлично, проблем ни каких. Запускается каждое утро по таймеру заданному в Wifi разметке. Грею 1час, затем отключаю разметку перед выходом и завожу машину с брелка, пока одеваюсь, спускаюсь, отключаю провод, в салоне уже тепло, двигатель прогрет и можно ехать.

Снял воздушный фильтр

Установка предпускового подогрева 220v Северс-М 1,5кВт — Nissan Teana, 2.5 л., 2010 года на DRIVE2

Всем привет. Подогрев ставил давно, но фото остались. Покупал тут: podogrev.com, называется Северс-м 1,5 квт с бамперным разьемом, так же нужен монтажный комплект(с двумя тройниками, один 19х14х19, второй на верхний большой патрубок радиатора !32х14х32!-возможно неточно проверю ). Двс VQ25DE. Места установки и комментарии смотрите на фото. Сливаем антифриз сняв шланг с нижней трубки печки(обратки печки), подложив под него воронку из отрезанной бутылки со шлангом и на конце 5 литровка.

Производитель рекомендовал подключение подачи (холодного антифриза) в нижнее сливное отверстие блока движка, но это, как я понял, не представляется возможным ввиду того, что очень близко находится выпускной коллектор, ограничено место для установки подогрева, мешают трубки идущие на печку и кожух коллектора, поэтому установил подачу холодного антифриза в трубку обратки печки (смотрите фото)

Подогрев закрепил на подушку двигателя на правый болт. Просунуть подогрев к месту крепления возможно только без скобы крепления, скобу прикручиваем к подогреву после просовывания. Фото загиба скобы с размерами в приложении, под скобу необходимо подкладывать дополнительную шайбу чтобы подогрев не ложился на балку. Фото шайбы и фото болта подушки приложил

Для подключения подачи ОЖ необходимо распилить алюминиевую нижнюю трубку обратки печки, предварительно ослабив её крепления и вытащив её из магистрали. Причем саму трубку без демонтажа кожуха проводки идущей к двигателю мне вытащить не удалось, поэтому пришлось резать трубку на месте гравером с отрезным небольшим кругом. После разрезания трубка вытаскивается с двух сторон. Потом на разрезанную трубку с двух сторон одеваем шланг на 19 и в шланг вставляем тройник 19х14х19 .

С подключением выхода горячей ОЖ проблем нет. Шланг от подогрева идет вертикально вверх и подключается к верхнему шлангу радиатора.

Так же посмотрите на сайте более современный подогрев с циркуляционным насосом Северс+ 2квт, т.к.если Северс-М должен стоять в самом нижнем месте для поддержания естественной циркуляции, то Северсу+ месторасположение безразлично. Только единственное у него габариты больше, поэтому есть вероятность, что не встанет на мое место, но можно попробовать закрепить под креплением аккумулятора. И соответственно прогревать движок будет быстрее и качественнее.
Антифриз который нужно заливать тоже на фото.

Подогреватель двигателя 220В — Daewoo Nexia, 1.6 л., 2011 года на DRIVE2

Давно хотел поставить подогрев двигатель, объехал все магазин автомобильные в городе искал именно с помой или по другому принудительной циркуляцией, некоторые продавцы уверенны в том что сам этот котел(боченок) к примеру «сибирь», «северс-м», «старт-м» (по которым я не нашел информации что они бывают с помпой)это и есть помпа, все они друг от друга отличаются качеством сборки и в каких-то есть клапан(шарик) в каких-то нету ну это так чисто визуально, С помпами выпускают фирмы «Гольфстрим 5х», «Атлант», «Лунфэй»(китай) и еще попадалась какая-то китайская ерунда ужасно сделанная))
Остановил я было выбор на «Гольфстриме 5х» но продавец мне отказывался давать какие либо гарантии на товар и проверять его он тоже его никаким образом не хотел, мол езжай на сервис там устанавливай если он не рабочий то пусть они тебе пишут бумагу и т.д. и т.п.(не ну может он и прав, но с другой стороны кратковременно и чайники в магазине проверяю, а тут даже работоспособность помпы(крыльчатки) не захотел проверять)Ну бог с тобой золотая рыбка будем искать дальше, пусть он дальше у тебя на полке лежит)))
На следующий день заехал в магазин(супермаркет) за продуктами там автомобильный отдел-магазинчик, захожу туда говорю что мне нужно они достают два варианта фирмы «лунфей» один (сделан как «гольфстрим 5х») 1.5квт. второй напоминает утюжок («Атлант» тоже такие есть) 2.0 или 2.2квт. Ну так как проводку я пока что поменял только внутри дома, а от гусака до счетчека еще идет старенькая, я и искал 1.5квт.
Продавцы оказались адекватные, (но включать в розетку все же побоялись)))дали товарный чек на 1500р. и все претензии в течении двух недель, это конечно не гарантия но хотя бо что-то))
По глупости или так на всякий случай прикупил еще переходники с 16на18мм, и шланг на 16 кусочек см.20 при сборке они не пригодились так как на печки патрубки на 16. меньше соединений меньше вероятности течи))
Ходил вокруг капота и думал как слить антифриз, в итоге просто разрезал патрубок обратки печки.в который и монтировал подогреватель, сколь не пытался аккуратно слить так и не получилось все вокруг забрызгал видно на фото(( Были запасы антифриза больше пол канистры пяти литровой, ее потом все и вылил как раз хватило до maxимума, а то что поймал в обрезанную канистру при сливе, вышло где то около 2 литров но они не пригодились
Встал по месту вроде не плохо только вот с креплением проблемка не придумал еще как его по жестче закрепить пока прикрутил кабелем трех жильным к креплению вакумника и поджался он к тормозным трубка, метал по металлу не есть хорошо, поэтому подложил резину.
Подлазить туда очень хреново(((
Все собрал завел пока пузыри с системы выгонял движка нагрелся поэтому что как греет за сколько сказать не могу, на работу печки пока ехал домой разницы не заметил чтоб она хуже стала греть из за того что в ее схему вмешались.
По приезду домой на запуск ставить не стал, завтра проснусь пойду проверять, погода как раз походящая днем -25-27 ночью -30-35 )))
Продолжение

Источник статьи: http://dentauto.ru/raznoe/ustanovka-podogrevatelya-dvigatelya-220v-na-dzhetta-samostoyatelno.html
