Фольксваген поло как установить подогрев двигателя

Volkswagen Polo Sedan, 2010 г.в., дв. CFN (1,6 л.), МКПП (МК №1102)

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПОДОГРЕВАТЕЛЯ

Операция

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: входной рукав L1 = 280 мм; остаток выходной рукав L2 = 420 мм.
Закрепить кронштейн на подогревателе шпильками при помощи шайб и гаек (см. приложение ПРМ-1102, рис. 1).
Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Слить ОЖ.
Снять воздуховод.

Кронштейн с подогревателем закрепить над приводом правого колеса, с помощью крепежного болта поз. А коробки передач (рис. 2).

Монтаж
тройника 14х14

Разрезать шланг поз. Б (ВНИМАНИЕ! Возможно вытекание остатков ОЖ), соединяющий расширительный бачек и трубу помпы поз. В, в разрез вставить тройник 14х14, закрепить хомутами S16-27. Отвод направить в сторону подогревателя (рис. 3).

Монтаж
тройника 20х14

Отсоединить отвод печки поз. Г. На магистраль подачи жидкости в печку поз. Д монтировать рукав D20 с тройником 20х14, закрепить хомутами S20-32. Присоединить отвод печки поз. Г к тройнику 20х14, закрепить штатным хомутом.

Соединение подогревателя с системой охлаждения

Входной рукав надеть на отвод тройника 14х14 и закрепить соединение хомутами S16-27 (рис. 3).
Выходной рукав проложить по направлению к тройнику 20х14, перед этим вставить пружину в верхнюю часть рукава. Надеть рукав на тройник 20х14, закрепив хомутом
S16-27. Установить гофрированную трубу на выходном рукаве с помощью крепежных ремешков в месте возможного контакта с корпусом автомобиля. Заполнить систему охлаждения.

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.
Установить воздушный фильтр.
Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.
Через 3-5 минут выключить подогреватель.

ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных пробок в системе охлаждения.

Источник статьи: http://podogrev.com/kak-ustanovit/manuals/volkswagen-polo-sedan-2010-gv-dv-cfn-16-l-mkpp-mk-1102/

Предпусковые подогреватели: как их устанавливают, чтобы избежать пожара и поломок?

Как выбрать и установить предпусковой подогреватель, чтобы избежать опасностей и неполадок в его работе? Что лучше – творческая работа установщика или работа по инструкции? И зачем монтажнику нужен личный номер сертификата о прохождении обучения?

Любое нештатное автомобильное оборудование традиционно порождает немало легенд и мифов, построенных на дремучих обывательских страхах. В темных гаражных закоулках консервативные автовладельцы бережно культивируют и передают молодым поколениям ортодоксальную мудрость. Что фаркоп для буксировки прицепа при ударе в зад деформирует весь кузов, тогда как без него разбивается лишь бампер, а газовое оборудование – это возимая с собой бомба, срабатывание которой – лишь вопрос времени. Что установка видеорегистратора свидетельствует о проявлении автомобильной виктимности и притягивает ДТП, появление резины-липучки безоговорочно подтверждает тот факт, что Господь от нас отвернулся, а из-за предпусковых подогревателей машины непременно сгорают. Да, кстати! – мимо камер с радарами нужно проезжать как можно быстрее, ибо их микроволновое излучение разогревает хрусталик глаза и приближает катаракту!

Шутки-шутками, а факты возгорания предпусковых подогревателей тем не менее есть. Их немного, но эффект от них – как от падения самолета. Тысячи людей единомоментно укрепляются в своих фобиях и кошмарах, становясь разносчиками предубеждений.

Проблема же, увы, носит «национальный» характер. За рубежом (а особенно в северных странах), где не принято греть машины автозапуском и рулить со скребком в руке, предпусковые подогреватели двигателя и салона распространены чрезвычайно. И проблема возгорания подогревателей там никого не беспокоит, хотя такое оборудование повсеместно устанавливают и на конвейере, и после покупки автомобиля. Но все дело в том, КАК устанавливают!

Особенности «национальной установки» предпусковых подогревателей в нашей стране и отечественного же производства (китайские мы ранее договорились не упоминать как не заслуживающие внимания) – в избыточной «свободе творчества». Наши производители предпочитают просто продавать свои агрегаты, не слишком активно контролируя и развивая сферу их установки. И даже их официальные сайты со скромным списком дилеров-установщиков находятся с трудом. В итоге за установку берется кто ни попадя, исполняя все в меру собственного технического креатива.

Свобода творчества – это прекрасно, но далеко не всегда. Вряд ли мы захотим, чтобы креатив проявлял, к примеру, автомеханик – пусть лучше он ремонтирует наш автомобиль в скучных рамках инструкций и предписаний, соблюдая последовательность действий, моменты затяжки болтов и тому подобное. Безо всякого «творчества»… Однако установка предпусковых подогревателей чаще всего представляет собой решение нестандартной задачи для монтажников, особенно для начинающих, а также для частных мастеров. Хорошо, если на установку пришла машина такая же, как была недавно – процесс более-менее отработан. Но если ее делал напарник из другой смены, то мастер начинает изучать матчасть с нуля. Где под капотом имеется свободное место? Где проходят магистрали системы охлаждения, кондиционирования, топлива, электропроводка? А ведь предпусковой подогреватель должен быть установлен строго определенным образом и занять такое положение в пространстве, чтобы не касаться вибрирующих частей двигателя, ничего не перегреть рядом с собой, чтобы дополнительные патрубки врезки в систему охлаждения не создали лишнего сопротивления движению антифриза и так далее. Все это инсталлятору приходится определять на свое усмотрение и исходя из собственного опыта. Когда не хватает опыта и знаний – наугад и на авось…

Совсем иная картина при установке предпусковых подогревателей европейского производства. К примеру, компания Webasto в России приняла целый комплекс мер по обеспечению правильной установки своих предпусковых подогревателей и гарантированного качества монтажа, дабы избежать ненужных рекламаций по вине криворуких «инсталляторов» и тем более – случаев с возгораниями.

Во-первых, компания создала широкую сеть сертифицированных установщиков – сегодня в нее по всей стране входит порядка тысячи компаний: это дилерские и мультибрендовые автосервисы, установочные центры допоборудования и тому подобное. Сертифицированные мастера проходят регулярное централизованное обучение, посещают семинары и тренинги технических специалистов компании. Такая учеба – не формальность, и от нее никто не пытается «откосить»: в этот период установщики получают самую свежую информацию о продуктах марки и их монтаже, обслуживании и ремонте, а по результатам учебы им выдается персональный сертификат, действующий в течение двух лет. За эти два года до следующей переаттестации мастера получают постоянную техническую поддержку и доступ к фирменному диагностическому софту и серверу, что необходимо в работе.

Во-вторых, система гарантийной поддержки построена так, чтобы мотивировать клиентов обращаться именно к сертифицированным мастерам, для поиска которых есть специальный раздел на официальном сайте. Да, никто не мешает любому желающему приобрести оборудование Webasto и установить его на свою машину самостоятельно – в конце-концов, многие технари-любители обладают светлыми головами и «золотыми» руками из нужного места. Ну или воспользоваться услугами гаражного слесаря-частника, если руки – так себе…. В этом случае вы все равно получите годовую гарантию на купленное оборудование, но если оно почему-то выйдет из строя, гарантийный ремонт будет возможен лишь после экспертизы монтажа на автомобиль – когда спецы убедятся в том, что причиной поломки не стала некорректная установка. Если же вы изначально обратитесь к сертифицированному установщику с сертификатом Webasto, таких сложностей не возникнет, а гарантийный период вам продлят до двух лет! Для этого после установки нужно лишь зарегистрировать на техническом сайте Webasto серийный номер оборудования и номер личного сертификата мастера, который его ставил.

В-третьих, компания делает все, чтобы максимально убрать то самое «творчество» из работы своих сертифицированных специалистов. А именно – централизованно готовит и рассылает всем своим дилерам и установщикам так называемые «карты монтажа»! Это разработанные в головном офисе подробнейшие инструкции по установке оборудования Webasto на конкретные марки, модели и модельные года автомобилей.

Приезжает, скажем, на установку Thermo Top Evo Hyundai Santa Fe 2018 модельного года с дизелем 2,2 литра и 8-ступенчатым автоматом, и мастер открывает карту именно для этого автомобиля в такой комплектации. По ней он готовит идеально подходящие расходники (с точностью до миллиметра отмеряет шланги, защитные гофры, провода), берет по списку строго определенные артикулы фирменных уголков и монтажных пластин (а не гнет их пассатижами из крепежа со стройрынка). Предельно подробная инструкция содержит последовательность демонтажа штатных деталей автомобиля для доступа к установке котла, насоса и всей коммутации, строгие точки врезки в патрубки системы охлаждения двигателя, все цвета проводки и номера контактов разъемов для подключения к питанию и климатической установке автомобиля. Карты монтажа предусматривают максимальное использование штатных отверстий и существующего крепежа, а если какие-то отверстия и сверлятся дополнительно, то опять же в строго определенных картой местах. Болты, разумеется, затягиваются с рекомендованным моментом, после чего следует настройка и предпусковая диагностика фирменным программным сканером Thermo Test.

Рассказывает Роман Собещанский, ведущий тренер-инструктор компании Webasto в России:
– Всех наших сертифицированных установщиков мы обучаем разбираться во внутреннем устройстве оборудования, которое они будут монтировать на машины клиентов. Казалось бы, если мастер просто устанавливает предпусковые подогреватели, а не занимается их гарантийным ремонтом, зачем ему изучать внутреннее устройство котла, насосов, глушителей и прочего? Однако это крайне важно для качественной установки. Понимание процессов, происходящих внутри, позволяет избежать отказов в дальнейшем. К примеру, неправильный угол установки основного блока Webasto приводит к скоплению воздуха в теплообменнике, вызывающему через некоторое время перегрев и нарушение герметичности жидкостного контура. То же самое касается циркуляционного насоса. Неудачное расположение выхлопного контура и патрубка забора воздуха для горения приводит к скоплению конденсата и загрязнению, попаданию выхлопных газов в салон при прогреве.

– Нередко установщики автосигнализаций и музыки, берущиеся заодно за «смежное направление», не пройдя обучения и не получив сертификации, допускают и более фатальные ошибки. Оборудование Webasto имеет множество датчиков и систем защиты, чтобы заблокировать работу подогревателя при возникновении любой аварийной ситуации – при перегреве или отказе какого-то элемента. Но повреждение топливной магистрали от вибрации плохо закрепленного подогревателя или неграмотное расположение горячих трубок выхлопа оборудование заметить и предотвратить не в состоянии. Поэтому так важны квалификация мастера-монтажника и использование высококачественных фирменных установочных компонентов. Такой подход к установке действительно гарантирует стопроцентную надежность и безопасность предпускового подогревателя! А также возможность быстрого и легкого обслуживания и ремонта у любого сертифицированного мастера по всей России.

Источник статьи: http://sedan-polo.ru/predpyskovye-podogrevateli-kak-ih-ystanavlivaut-chtoby-izbejat-pojara-i-polomok/

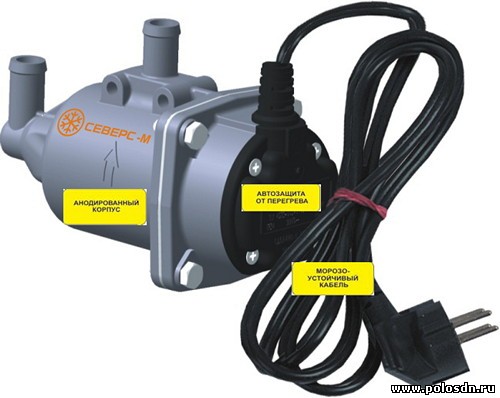

Подогреватель Северс+ — logbook Volkswagen Polo Sedan on DRIVE2

Как установить подогрев двигателя

Их ценность подогреватель на фольксваген поло в использовании тэнов, работающих от электричества. Достаточно купить один из таких электрических догревателей, вкрутить рабочий элемент тэн вместо технологической заглушки, включить в электрическую сеть, подождать немного не более 40 минуткак теплоноситель во внутренней рубашке охлаждения нагреется до заданной температуры.

Единственное, что нужно помнить — термостат, делящий контур охлаждения на внешний и внутренний, должен находиться в исправном состоянии. Далее потратив 2 часа и используя дополнительные подогреватель на фольксваген поло для крепления я установил кронштейн с котлом на свое место при этом мне не пришлось сверлить лонжерон, то есть я использовал штатные отверстия.

Электрооборудование предпускового подогревателя на Volkswagen Polo (9N)

Держится надежно. Читайте в следующей серии: Как оказалось к нам он не подходит так как устанавливается в разрез печки, а у нас какие-то клапана там ставят и помпа не продавит.

Пришлось в итоге брать простой Сколько пересмотрел фоток и спрашивал, ну не пойму куда его прикручивать и каким болтом? А может стоит просто при поднять перед автомобиля, открыть пробку расширительного бачка и по крутить двигатель? Либо просто обратиться к профессионалам? Но они делают подогрева исключительно для конкретных двигателей по этому неполадок в во время эксплутации обогрева не возникает таких как подтёков патрубков и завоздушивание системы!

Но опять но, подогреватель на фольксваген поло как двигатель новый, фирма дэфа не подогреватель на фольксваген поло обогрева для поло!

Если вы внимательно читали, то должны были обратить внимание на то, что комплект не универсальный. Установочный комплект разработан специально для нашего автомобиля.

Данный производитель не выпускает подогреватель специально разработанный для определенного двигателя. Он так же как и родной Тюменский «Лидер» производит установочные комплекты. Подтекание патрубков возможно как следствие человеческого фактора нарушение процедуры монтажа: Использую электрический подогрев двигателя уже не первый год.

Г к тройнику подогреватель на фольксваген поло, закрепить штатным хомутом. Выходной рукав проложить по направлению к тройнику 20х14, перед этим вставить пружину в верхнюю часть рукава.

Надеть рукав на тройник 20х14, закрепив хомутом S Установить гофрированную трубу на выходном рукаве с помощью крепежных ремешков в месте возможного контакта с корпусом автомобиля.

Заполнить систему охлаждения.
