Разборка передней двери Ford Fusion своими руками

Разобрать дверь на Форд Фьюжн достаточно просто, если знать последовательность действий выполнения операции. Так, многие автолюбители смогут с лёгкостью разобрать дверь, потом установить дополнительные динамики или поклеить шумоизоляцию.

Видеоматериал о демонтаже обшивки и разборе передней двери на Форд Фьюжн

Видео расскажет, как без особых проблем разобрать переднюю дверь на автомобиле.

Процесс разборки передней двери на Форд Фьюжн

Приступая к разборке передней двери, стоит для начала изучить технические карты, чтобы не отломить ничего лишнего, и чтобы все крепёжные элементы остались целыми. Также собираем инструментарий, а именно:

• звёздочки Torx,
• плоскую и крестообразную отвёртки,
• ключ на 10?
• желательно пластиковую лопатку для поддевания деталей.

Алгоритм разбора

Итак, когда все собрано, собираемся с духом и мыслями, и приступаем непосредственно к выполнению работ:

1. Демонтируем клемму минус с АКБ.
2. Отщёлкиваем пластиковый треугольник двери, который закрываем механизм крепления зеркала.

Снимаем защитный пластиковый треугольник зеркала.

Демонтируем ручку открывания двери.

Снимаем ручку двери.

Снимаем наружную часть облицовки двери.

Выводы

Разобрать переднюю дверь Форд Фьюжн достаточно просто, но для этого потребуется много времени и усилий. Просто необходимо идти пошагово по инструкции и всё получится. Ну, а если не уверены в своих силах – обращаемся в автосервис.

Источник статьи: http://carfrance.ru/razborka-perednej-dveri-ford-fusion/

Замки дверей — открывание и блокировка
Общая информация. Устройство автомобиля. Форд Фьюжн

Замки боковых дверей и замок двери задка отпирают одним ключом, которым также включают зажигание.

Боковые двери открывают, потянув на себя наружную…

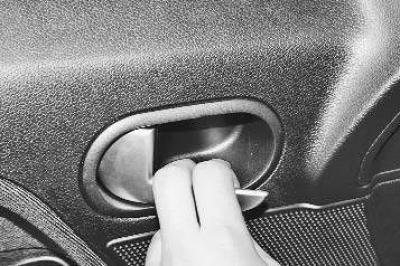

…или внутреннюю ручку.

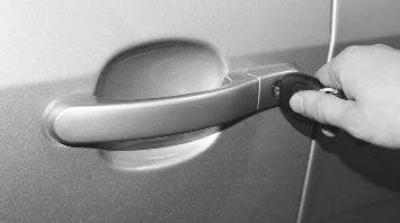

Передние двери можно заблокировать снаружи ключом…

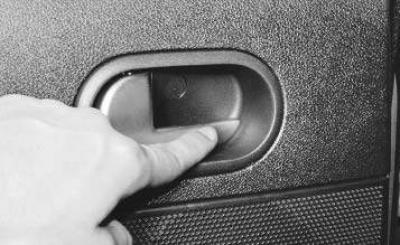

…или внутренней ручкой, нажав на нее до щелчка.

Разблокировать двери можно или воспользовавшись ключом (передние)…

…или потянув на себя ручку.

Примечание. Замки передних дверей можно разблокировать изнутри, потянув за внутреннюю ручку.

Примечание. Задние двери изнутри также можно заблокировать и разблокировать с помощью внутренней ручки.

Примечание. Передние двери можно заблокировать только в закрытом положении, для блокировки задних дверей на внутреннюю ручку можно нажать в любом положении.

Примечание. На автомобиле установлена система центральной блокировки замков дверей. Поворот ключа в замке двери водителя или нажатие внутренней ручки двери приводит к блокировке всех дверей.

Замки задних дверей оборудованы защелкой, исключающей возможность открывания дверей изнутри («детская» блокировка). Если на заднем сиденье находятся дети, при открытой двери вставьте ключ в специальное отверстие в двери, поверните его против часовой стрелки и закройте дверь. В этом случае дверь можно открыть только снаружи при разблокированном замке. Для отключения «детской» блокировки поверните защелку по часовой стрелке.

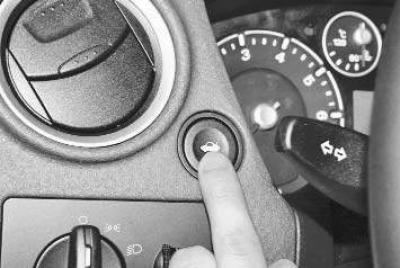

Для того чтобы открыть дверь задка, нажмите на кнопку, расположенную с левой стороны панели приборов над блоком управления осветительными приборами…

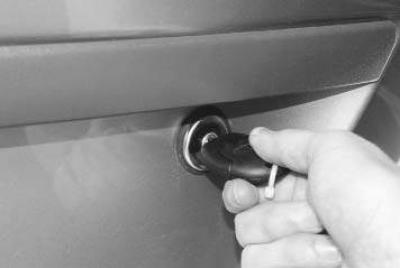

…или вставьте ключ в замок, поверните его по часовой стрелке…

Источник статьи: http://www.fordbook.ru/other/fusion/main/device/zamki-dverey-otkryvanie-i-blokirovka

FordManual.ru

Вы здесь

Замена внутренней ручки привода замка передней двери. Двери, замки и окна Ford Fusion

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Подденьте отверткой заглушку винта крепления внутренней ручки…

2. …и извлеките заглушку.

3. Выверните винт крепления внутренней ручки.

4. Подденьте корпус ручки отверткой…

5. …и снимите внутреннюю ручку привода замка передней двери с автомобиля.

6. Установите внутреннюю ручку привода замка передней двери в порядке, обратном снятию.

Разбираем дверь на Ford Fusion

Ford Fusion как снять наружную ручку двери.

Ремонт двери водителя Форд Фьюжен

разбираю переднюю дверь на форд фьюжн, меняю привод

Восстановление работы концевиков двери на Форд фьюжн.

Двери авто не закрываются центральный замок Форд Фиеста. Car Doors Do Not Lock Ford Central Lock.

Источник статьи: http://fordmanual.ru/zamena-vnutrennej-ruchki-privoda-zamka-perednej-dveri-dveri-zamki-i-okna-ford-fusion-html

FordManual.ru

Вы здесь

Снятие и установка передней двери. Двери, замки и окна Ford Fusion

Вам потребуются: ключи «на 13», TORX T40.

1. Выверните болт крепления ограничителя открывания передней двери и отсоедините ограничитель от стойки двери (см. «Замена ограничителя открывания передней двери»).

2. Разъедините колодку жгута проводов передней двери (см. «Замена стеклоподъемника передней двери»).

3. Придерживая дверь (лучше всего, если это будет делать помощник), выверните по два болта крепления нижней и верхней петель и снимите переднюю дверь с автомобиля.

4. Установите переднюю дверь в порядке, обратном снятию.

Разбираем дверь на Ford Fusion

разбираю переднюю дверь на форд фьюжн, меняю привод

Ремонт двери водителя Форд Фьюжен

Ford Fusion SE 2018г.в.как разобрать переднюю дверь снять карточку двери,вытащить стекло,под тогиров

КАК ЛЕГЧЕ СНЯТЬ ДВЕРНУЮ КАРТУ НА ФОРД ФЬЮЖН

Ford Fusion как снять наружную ручку двери.

Источник статьи: http://fordmanual.ru/snyatie-i-ustanovka-perednej-dveri-dveri-zamki-i-okna-ford-fusion-html

Сайт знатоков автомобиля Ford Fusion

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Вы тоже можете стать нашим партнером

Добрый день всем, кого мучает проблема закрытия автомобиля нормальным способом. Концевик водительской двери мучал меня два года. В последний месяц хлопки дверью перестали помогать окончательно и я решился снять обшивку и поглядеть микрику в «глаза». Сняв обшивку двери поломал два шпинька. Понял,чтобы добраться до замка надо снимать стекло. Открутил болты внутренней панели, легко снять не получилось, силу применять побоялся, интернета под рукой не было, чтобы почитать уроки бывалых. Короче выбрал метод Joy111, за что ему огроменное СПАСИБО .

Сама конструкция выглядит так:

Чтобы надежно закрепиться в разъеме использовал наконечники для обжимки проводов, самые маленькие.
Лампа накаливания 300 вт
Патрон с основанием (чтоб стоял)
Вилка со встроенным выключателем (можно и без него)
Пять метров провода, чтобы легко достать до розетки

Большое спасибо подземной парковке ТЦ Алатырь в Екатеринбурге, где есть рабочая розетка 220В

Далее снял клеммы с аккумулятора во избежания последствий

Затем открутил разъем водительской двери и вставил обжатые наконечники в контакты 6 и 8 «больного» концевика

Лампу поставил в патроне на резиновый коврик водительского места
Воткнул вилку в розетку 220в
Включил выключатель на вилке. Лампа не зажглась, так как дверь открыта и замок не защелкнут
Отверткой с пластиковой ручкой, не касаясь никаких других частей автомобиля защелкнул замок

Да будет свет !

Далее за ручку снаружи двери как бы открываем замок, язычек замка взведен.
Отверткой снова имитируем закрывание. Лампа снова зажглась
Я проделал такую процедуру пять раз.
Далее отключил 220в, собрал разъем, подключил аккумулятор и Урраааа!

Заветная лампочка мигнула от кнопки пульта без проблем центральный замок закрылся!

На всякий случай схему соединения, хотя она простая

Внимание! На схеме представлен замок, а не контактная группа двери

Полная схема с разъемом двери вот

Резюмируем:
Дверь разбирать не надо, только открутить разъем двери.
Соблюдать осторожность, не касаться корпуса автомобиля. Может там и нет фазы, я проверять не стал.

Цена вопроса:

1. Провод 2х0,75 ммм5 м = 65 руб.
2. Вилка с выключателем = 57 руб.
3. Лампа накаливания 300 вт = 60 руб.
4. Патрон потолочный = 35 руб.
5. Наконечник провода 2 шт. = 2 руб.

ИТОГО: 219 рублей

Потраченное время около часа с покупкой комплекта и изготовления сборки.
Желаю всем успехов ! Для Joy111 еще раз БЛАГОДАРНОСТЬ !
