Холодильная машина тепловой двигатель отличие

Содержание

Холодильная машина тепловой двигатель отличие
Тепловые и холодильные машины
Тепловые двигатели и холодильные машины.
Тепловые и холодильные машины

Холодильная машина тепловой двигатель отличие

Тепловой двигатель — это периодически действующий двигатель, совершающий работу за счет полученной извне теплоты.

Термостатом называется термодинамическая система, которая может обмениваться теплотой с телами практически без изменения собственной температуры.

Рабочее тело — это тело, совершающее круговой процесс и обменивающееся энергией с другими телами.

Принцип работы теплового двигателя: от термостата с более высокой температурой T₁, называемого нагревателем, за цикл отнимается количество теплоты Q₁, а термостату с более низкой температурой T₂, называемому холодильником, за цикл передается количество теплоты Q₂. При этом совершается работа A=Q₁-Q₂ (рис. 18).

Термический КПД двигателя:

Чтобы КПД был равен 1, необходимо, чтобы Q₂=0, а это запрещено вторым началом термодинамики.

Процесс, обратный происходящему в тепловом двигателе, используется в холодильной машине: от термостата с более низкой температурой T₂ за цикл отнимается количество теплоты Q₂ и отдается термостату с более высокой температурой T₁. При этом Q=Q₁-Q₂=A или Q₁=Q₂+A.

Количество теплоты Q₁, отданное системой термостату T₁, больше количества теплоты Q₂, полученного от термостата T₂, на величину работы, совершенной над системой.

Эффективность холодильной машины характеризует холодильный коэффициент η’ — отношение отнятой от термостата с более низкой температурой количества теплоты Q₂ к работе A, которая затрачивается на приведение холодильной машины в действие:

Источник статьи: http://testent.ru/publ/studenty/fizika/teplovye_dvigateli_i_kholodilnye_mashiny/37-1-0-1799

Тепловые и холодильные машины

Лекция 13

Внутренняя энергия газа Ван-дер-Ваальса

Внутренняя энергия ванн-дер-ваальсовского газа

суммарная кинетическая энергия молекул в Ц-системе, связанной с сосудом;

– суммарная энергия взаимодействия молекул (собственная потенциальная энергия).

Если газ расширяется в пустоту без теплообмена с окружающими телами, то , и согласно первому началу термодинамики в этом процессе U = = const. Получается, что с ростом объёма температура реального газа уменьшается (в отличие от идеального газа).

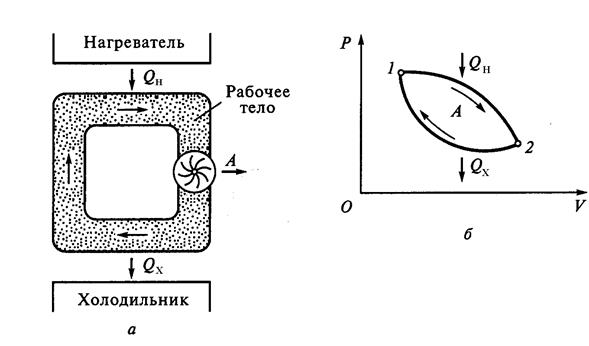

Тепловые машины (двигатели внутреннего сгорания, реактивные двигатели, газовые турбины и др.) предназначены для получения полезной работы за счёт теплоты, выделяемой вследствие сгорания топлива, ядерных превращений, нагрева солнечными лучами или по другим причинам. Ниже приведена условная схема тепловой машины (а) и её термодинамический цикл (б).

В качестве холодильника часто выступает окружающая среда. В космических энергоустановках окружающая среда отсутствует и необходим специальный холодильник-излучатель.

Наличие холодильника и передача ему части полученной от нагревателя теплоты является обязательным, так как иначе работа тепловой машины невозможна. Вычисляемая по первому началу термодинамики величина Q_Xявляется отрицательной т.к. это количество теплоты поступает не к рабочему телу, а от него к холодильнику.

В соответствии с первым началом внутренняя энергия за цикл (круговой процесс) не изменяется. Совершённая рабочим телом механическая работа равна разности подведённой и отведённой теплоты:

Тепловой коэффициент полезного действия (КПД) цикла любой тепловой машины можно рассчитать как отношение полезной работы к количеству теплоты, переданной рабочему телу от нагревателя:

Термодинамический цикл, осуществляемый в обратном направлении . может быть использован для работы холодильной машины.

В холодильной машине внешние тела совершают работу А * над рабочим телом и происходит отвод теплоты Q_ОХЛ от охлаждаемого тела и передача теплоты Q_ТР (величина отрицательная)тепловому резервуару, в качестве которого обычно выступает окружающая среда.

Холодильный коэффициент холодильной машины определяют как отношение отведённого от охлаждаемого тела количества теплоты к затраченной для этого механической работе А * :

Холодильный коэффициент холодильной машины в отличие от КПД тепловой машины может быть как больше, так и меньше единицы.

Холодильная машина может использоваться не только для охлаждения различных предметов, но и как тепловой насос для отопления помещений. В этом случае тепловым резервуаром является обогреваемое помещение, а теплота Q_ОХЛотводится из менее нагретой окружающей среды. Термодинамические циклы холодильной машины и теплового насоса совпадают.

КПД теплового насоса определяют как отношение полученного нагреваемым помещением количества теплоты к затраченной для этого механической работе:

Видно, что КПД теплового насоса обязательно должен быть больше единицы.

Преимущество теплового насоса по сравнению с обычным электрическим нагревателем заключается в том, что на нагрев помещений используется не только преобразованная в теплоту электроэнергия, но и теплота, отобранная от окружающей среды.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник статьи: http://studopedia.su/16_41909_teplovie-i-holodilnie-mashini.html

Тепловые двигатели и холодильные машины.

Тепловой двигатель – это периодически действующий двигатель, совершающий работу за счет полученной извне теплоты.

Рабочее тело – это тело, совершающее круговой процесс и обменивающееся энергией с другими телами.

Тепловой двигатель Холодильная машина

Принцип работы теплового двигателя от термостата с более высокой температурой T₁, называемого нагревателем, за цикл отнимается количество теплоты Q₁, а термостату с более низкой температурой T₂, называемому холодильником, за цикл передается количество теплоты Q₂, при этом совершается работа A = Q₁-Q₂. Термический КПД двигателя

Чтобы КПД был равен единице, необходимо, чтобы Q₂ = 0, а это запрещено вторым началом термодинамики.

Эффективность холодильной машины характеризует холодильный коэффициент h’ – отношение отнятого от термостата с более низкой температурой количества теплоты Q₂ к работе A, которая затрачивается на приведение холодильной машины в действие:

Холодильные машины

Любой участок цикла Карно и весь цикл в целом может быть пройден в обоих направлениях. Обход цикла по часовой стрелке соответствует тепловому двигателю, когда полученное рабочим телом тепло частично превращается в полезную работу. Обход против часовой стрелки соответствует холодильной машине, когда некоторое количество теплоты отбирается от холодного резервуара и передается горячему резервуару за счет совершения внешней работы. Поэтому идеальное устройство, работающее по циклу Карно, называют обратимой тепловой машиной. В реальных холодильных машинах используются различные циклические процессы. Все холодильные циклы на диаграмме (p , V ) обходятся против часовой стрелки.

Устройство, работающее по холодильному циклу, может иметь двоякое предназначение. Если полезным эффектом является отбор некоторого количества тепла |Q ₂ | от охлаждаемых тел (например, от продуктов в камере холодильника), то такое устройство является обычным холодильником. Эффективность работы холодильника можно охарактеризовать отношением

т. е. эффективность работы холодильника – это количество тепла, отбираемого от охлаждаемых тел на 1 джоуль затраченной работы. При таком определении β_х может быть и больше, и меньше единицы. Для обращенного цикла Карно

Если полезным эффектом является передача некоторого количества тепла |Q ₁ | нагреваемым телам (например, воздуху в помещении), то такое устройство называется тепловым насосом. Эффективность β_Т теплового насоса может быть определена как отношение

т. е. количеством теплоты, передаваемым более теплым телам на 1 джоуль затраченной работы. Из первого закона термодинамики следует:

Следовательно, β_Т всегда больше единицы. Для обращенного цикла Карно

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначенные для поддерживания проводов на необходимой высоте над землей, водой.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Источник статьи: http://cyberpedia.su/6xf38.html

Тепловые и холодильные машины

В холодильной машине внешние тела совершают работу А ’ над рабочим телом и происходит отвод теплоты Q_ОХЛ от охлаждаемого тела и передача теплоты Q_ТР (величина отрицательная)тепловому резервуару, в качестве которого обычно выступает окружающая среда.

Видно, что КПД теплового насоса обязательно должен быть больше единицы.

Источник статьи: http://lektsii.org/3-96954.html
