🏁Правила настройки света фар автомобиля Тойота Королла

Периодическая регулировка фар на Тойоте Королла 150 своими руками производится в гаражном боксе или на горизонтальной площадке. Для настройки головного освещения потребуется экран с разметкой.

Перед началом работ необходимо корректно установить машину и соблюсти требования производителя относительно загрузки салона. Если владелец машины испытывает затруднения, рекомендуется обратиться на СТО или к официальному дилеру.

Случаи, когда требуется регулировка фар на Тойоте Королла 150

Настройка приборов головного света на Corolla E150 осуществляется в следующих случаях:

1. После проведения ремонта, потребовавшего снятия, замены креплений либо 1 или обеих фар головного света.
2. При ухудшении условий освещения дороги в ночное время.
3. В случае фиксации ослепления водителей встречного транспорта пучком ближнего света.
4. Перед запланированной поездкой на большую дистанцию.
5. После установки колесных дисков и шин с размерами, отличающимися от изделий, рекомендованных заводом.
6. При выполнении модернизации подвески, приводящей к изменению дорожного просвета.
7. Перед подготовкой к прохождению очередного технического осмотра.
8. После установки противотуманных фар (настройка позволяет получить пучки света, расположенные на требуемой высоте и улучшающие видимость в тумане).

На автомобилях Тойота Королла 150 встречается светотехника с лампами галогенного и газоразрядного типов, регуляторы положения располагаются на одном месте на задней стенке корпуса.

Конструкция блок-фары не предусматривает раздельной корректировки для ближнего и дальнего света, но при проведении проверки необходимо убедиться в корректности настроек всех ламп.

Например, прибор освещения позволит выставить ближний свет, но поврежденные отражатели или крепления для ламп не обеспечат нормальную работу дальнего света.

Подготовка авто к процедуре регулирования направления света

Перед тем как отрегулировать фары головного света (или противотуманные огни в переднем бампере) на Королла 150, необходимо:

1. Проверить корректность установки лампы внутри фары, при перекосе колбы нарушается положение нити относительно отражателя, что приводит к ошибочной регулировке.
2. Заправить полный топливный бак и проверить уровни моторного масла и охлаждающей жидкости. Если объем технологических материалов недостаточен, то необходимо провести доливку до норматива (в двигатель следует добавить смазку того же типа, которая была заправлена при проведении технического обслуживания).
3. Проверить равномерность давления в шинах (в соответствии с размерностью), при необходимости подкачать или спустить колеса.
4. Осмотреть переднюю часть автомобиля, не допускаются повреждения кузова, приводящие к неправильной установке блок-фары в монтажном гнезде. Например, помятые детали приводят к неравномерному распределению световых потоков по левому и правому бортам автомобиля.
5. Убрать посторонние грузы из салона и багажного отделения, а затем проверить корректность положения запасного колеса и заводского комплекта инструментов.
6. Установить на кресло водителя балласт весом 75 кг или усадить помощника, имеющего аналогичную массу.
7. Если автомобиль оборудован амортизаторами с регулируемой жесткостью (поставлялись на внутренний рынок Японии), то следует выбрать положение, соответствующее минимальному дорожному просвету. Если на машине имеется ручной корректор положения фар, то регулятор необходимо установить в нейтральное положение (соответствует цифре 0 на измерительной шкале).

Выбор места для проведения настройки

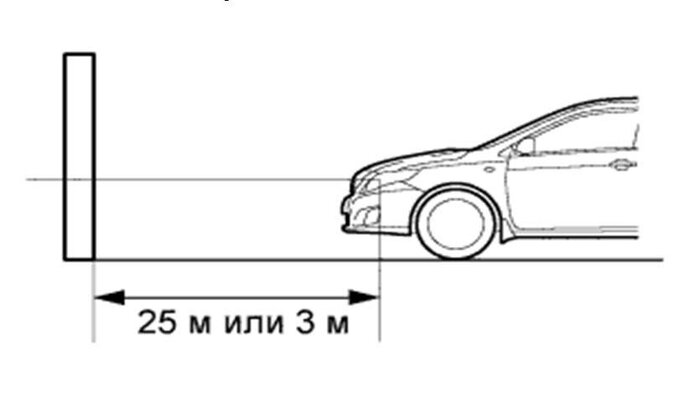

Автомобиль необходимо установить на горизонтальной площадке, заканчивающейся вертикальной стенкой, расположенной под прямым углом к продольной оси машины.

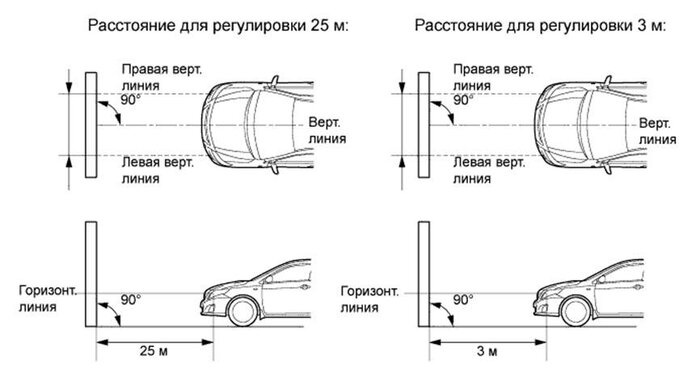

Дистанция между центрами ламп и стендом должна составлять 25 м, но поскольку найти подобную территорию затруднительно, то регулировку производят в гаражном боксе, обеспечивая расстояние до стены на уровне 3 м.

При проведении настройки под открытым небом необходимо дождаться темноты, позволяющей различить граничную линию света фар на установленном экране.

Нанесение линий на «экран» и их значение

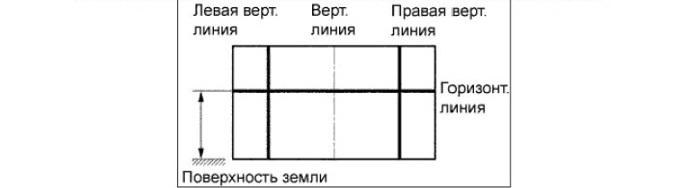

Для разметки будущего экрана для настройки необходимо:

1. Закрепить на перегородке лист бумаги, ткани или подходящего синтетического материала белого цвета высотой 2 м и шириной 4 м. Допускается нанесение разметки на оштукатуренную и окрашенную светлой краской стену гаражного бокса, расположенную вертикально и не имеющую выступов и впадин.
2. Разметить экран и провести вертикальную ось, разбивающую лист на симметричные половины. При проверке прямая совпадает с продольной осью симметрии автомобиля.
3. Нанести дополнительные вертикальные линии и горизонтальную ось, точки пересечения соответствуют центрам ламп накаливания ближнего света. Для определения положения прямых необходимо использовать специальные метки, нанесенные на стекла фар.
4. Если на машине используются противотуманные фары в бампере, то на экране необходимо нанести дополнительные вертикальные линии и горизонтальную ось, соответствующие центрам ламп (определяются по меткам, названию производителя или по положению нитей накаливания).

Проверка направления света фар

Алгоритм действий при тестировании положения фар с расстояния 3 м (не зависит от типа фар и года выпуска автомобиля):

1. Несколько раз с усилием надавить на передний и задний бамперы, раскачивая машину и стабилизируя пружины и амортизаторы подвески.
2. Открыть капот, а затем отключить питание от одной из фар головного света. Если на автомобиле применены газоразрядные (ксеноновые) источники света, то отключать жгут проводки не следует. В этом случае стекло осветительного прибора следует закрыть плотной тканью или картонным щитком, запрещается устанавливать светомаскировку на длительное время (более 3 минут) из-за риска перегрева и разрушения пластиковых деталей.

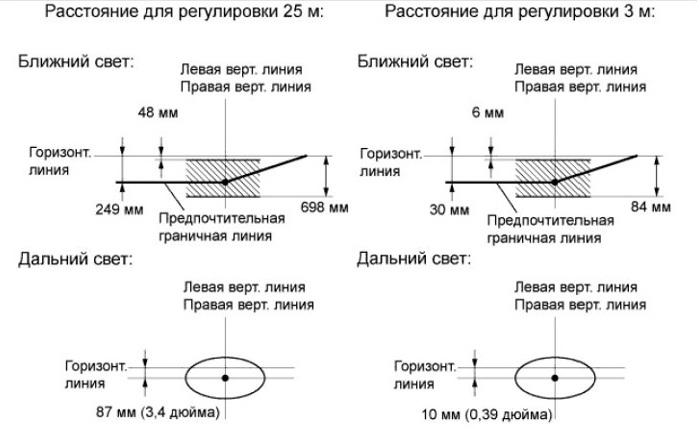

3. Запустить двигатель и включить ближний свет, граничная линия должна находиться на расстоянии от 6 до 84 мм ниже нанесенной горизонтальной разметки. Изготовитель автомобиля рекомендует выдерживать границу на 30 мм ниже горизонтальной оси.
4. Включить дальний свет, при нормальной настройке на экране отобразится овальное пятно с центром на вертикальной оси, но расположенным на 10 мм ниже нанесенной горизонтальной прямой. Перед началом процедуры тестирования необходимо отключить штекер проводки от ламп ближнего освещения или вынуть соответствующий плавкий предохранитель из монтажного блока в салоне автомобиля.
5. Выключить мотор и внешнее освещение, снять щитки, а затем повторить процедуру замера для другой стороны автомобиля. Если проверяемая машина Corolla имеет правое расположение рулевого управления, то полученные световые пучки проецируются зеркально (по сравнению с машинами для России, рынков Северной Америки или Европы).

Если проверка ближнего света производится на открытой площадке с расстояния 25 м, то полученная граничная линия должна оказаться на расстоянии от 48 до 698 мм ниже нанесенной горизонтальной базы.

Предпочтительный контур границы света должен оказаться на расстоянии 249 мм ниже горизонтальной прямой. При проверке дальнего света центр овального пятна должен оказаться на вертикальной прямой, но на 87 мм ниже горизонтальной отметки.

Если автомобиль оснащен противотуманными фарами (как штатными, так и установленными владельцем), то проверка направления потока осуществляется поочередно (неиспользуемый источник отключается от бортовой сети или закрывается тканевым или картонным щитком на срок не более 3 минут).

При нормальной регулировке на экране отображается пятно в виде вытянутого овала, находящееся на 60 мм ниже горизонтальной линии (при тестировании с дистанции 25 м освещенная зона должна находиться на 500 мм ниже горизонтальной оси).

Финальная регулировка оптики своими руками

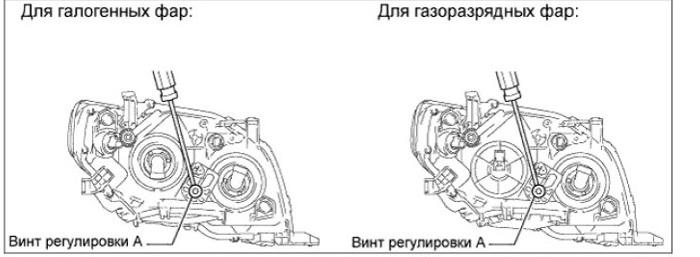

При обнаружении расхождения настроек пучка света с рекомендованными заводом значениями необходимо выполнить настройку фар. На первом этапе производится корректировка положения по вертикали, процедура осуществляется вращением винта, расположенного между пыльниками ламп ближнего и дальнего света.

При повороте регулятора по часовой стрелке пучок перемещается вверх, для снижения граничной линии необходимо плавно вращать винт против часовой стрелки.

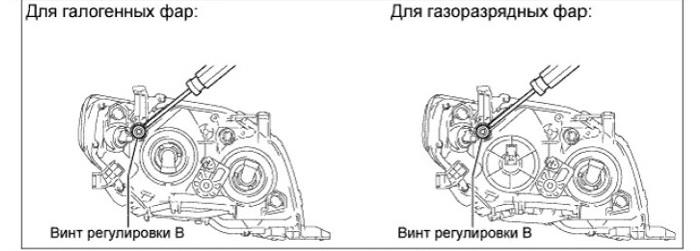

Для изменения горизонтального положения потока дальнего света применяется регулятор, расположенный около защитного чехла лампы указателя поворота.

Для вращения винтов используется ключ или отвертка, снабженная головкой типа Torx T30. Если корректировка фар не позволяет добиться нормального положения пучков света, то необходимо убедиться в исправности ламп и креплений корпуса источника света.

Если все детали исправны, то необходимо посетить сервисный центр и отрегулировать свет, попутно выяснив причину неудачной настройки своими силами.

Противотуманные передние огни могут регулироваться только по вертикали при помощи винта, расположенного снизу бампера. Для вращения регулятора используется отвертка, если перед началом работ обнаруживается чрезмерная затяжка винта, то следует повернуть элемент против часовой стрелки на 1-2 оборота.

После повторной проверки положения пучка на экране начинается плавная регулировка путем затягивания штифта. Если настроить свет не удается, то причинами являются неисправные фары, поломанные крепления в бампере или ошибочные действия настройщика.

Источник статьи: http://showmycars.ru/all-corolla/corolla-e150/pravila-nastrojki-sveta-far-avtomobilya-tojota-korolla

Как отрегулировать фары тойота королла 150 кузов

Регулировка фар тойота королла

Как поменять все лампы и снять передние фары. Toyota Corolla X (E140, E150) Рестайлинг.

Всё о ремонте кузова! Всех автомобилей, обучающие материалы. Свое дело, тюнинг, бесплатные уроки. А.

Отмерьте от стенки 25 метров и поставьте автомобиль там. Если места чем, есть вариант отмерить три метра. Потому что на стенке регулировочный экран отсутствует, пользуйтесь мелом либо ватманом. В центре листа необходимо провести вертикальную линию; нужно точно соблюсти углы и расстояния. После чего будет нужно начертить оси, по которым возможно ориентироваться.

Как отрегулировать фары toyota corolla 150 кузов.

Общий свет настроить без осевых линий кое-как допускается, увы проверить его правильную работу почти невозможно, в добавок они потребуются для регулировки далекого света, к которому необходимо отнестись с особенным вниманием. Некорректно настроенный, он или не будет освещать дорогу в достаточной мере, или будет слепить водителей встречных авто.

Стоит изучить то, что осевые полосы для далекого и близкого света проводятся различные.

На лампы необходимо будет нанести метки, обычно на фарах они уже бывают с завода.

Как производится регулировка?

Для вас будет нужно завести автомобиль и включить фары, чтоб проверить, как совпадают полосы, нанесенные на бумагу, с границами света фар.

Для вас не пригодится раздельно регулировать ближний и далекий свет, потому что устройство оптики таково, что настройка 1-го элемента ведет к автоматической подстройке под него другого.

Фары имеют особый винт, помогающий выполнить регулировку; налегать ему очень не нужно, потому что он может просто сломаться. Настройка осуществляется отверткой. Делать это будет нужно, пока что остается сделать нашему клиенту полосы не совпадут. Отлично отрегулированные фары верно граничат с начерченными линиями. Вращение винта происходит по часовой стрелке. Время от времени бывает, что фары глядят ввысь, если вы поставили цель это поправить, винт можно незначительно вывернуть.

Регулировать необходимо поначалу по вертикали, потом по горизонтали. Когда нашему клиенту остается полосы совпадут, процесс регулировки является оконченным. Если винт сломанный, совладать с задачей будет труднее, однако его конечно высверлить и поменять на другой. Главное – не разрушить во время работы резьбу.

Подготовка к настройке

Процесс регулировки фар разделяется на несколько этапов. Начинать следует с тщательной подготовки. Проверьте, не деформирован ли кузов автомобиля, как стоит оптика. В результате ДТП может произойти смещение, и тогда простая регулировка уже не поможет: потребуется сначала произвести полноценный ремонт оптики и кузовщины.

Проверьте уровень масла, залейте полный бак бензина: это требуется для того, чтобы автомобиль имел необходимый баланс веса.

Кроме того, важно правильно накачать шины. Если этого не сделать, настройка оптики не принесет нужного результата. Салон и багажник потребуется освободить от посторонних предметов, инструментов. Регулируемый автомобиль не должен быть пустым. За рулем должен находиться человек, масса которого около 75 кг.

Если регулировка ручная, потребуется выставить нулевое значение. Если Corolla более современная, например, 2008 года выпуска и позже, она может обладать регулируемой подвеской: в этом случае она должна быть опущена как можно ниже.

После того как подготовка была проведена, можно начинать регулировать фары. Для того чтобы лучше понять, как это делать, рекомендуется посмотреть видео по теме.

Важно, чтобы при настройке автомобиль стоял ровно. Напротив него должна быть стена, расположенная ровно под углом 90 градусов. Настраивать нужно в темное время суток, когда хорошо видно, как светят фары. Именно поэтому пользоваться услугами автосервиса удобнее, так как найти подходящее место довольно сложно.

Отмерьте от стены 25 метров и поставьте автомобиль там. Если места мало, можно отмерить три метра. Так как на стене регулировочный экран отсутствует, можно воспользоваться мелом или ватманом. Посередине листа нужно провести вертикальную линию; необходимо точно соблюсти углы и расстояния. После этого потребуется начертить оси, по которым вы сможете ориентироваться.

Общий свет настроить без осевых линий кое-как допускается, но проверить его правильную работу практически невозможно, к тому же они потребуются для регулировки дальнего света, к которому нужно отнестись с особым вниманием. Неправильно настроенный, он либо не будет освещать дорогу в достаточной мере, либо будет слепить водителей встречных авто.

Стоит обратить внимание на то, что осевые линии для дальнего и ближнего света проводятся разные.

На лампы нужно будет нанести метки, обычно на фарах они уже есть с завода.

Как производится регулировка?

Вам потребуется завести автомобиль и включить фары, чтобы проверить, насколько совпадают линии, нанесенные на бумагу, с границами света фар.

Вам не понадобится отдельно регулировать ближний и дальний свет, так как устройство оптики таково, что настройка одного элемента ведет к автоматической подстройке под него другого.

Фары имеют специальный винт, который помогает осуществить регулировку; налегать на него сильно не следует, так как он может легко сломаться. Настройка осуществляется отверткой. Делать это потребуется, пока все линии не совпадут. Хорошо отрегулированные фары четко граничат с начерченными линиями. Вращение винта происходит по часовой стрелке. Иногда бывает, что фары смотрят вверх, для того чтобы это исправить, винт можно немного выкрутить.

Регулировать нужно сначала по вертикали, затем по горизонтали. Когда все линии совпадут, процесс регулировки можно считать оконченным. Если винт сломанный, справиться с задачей будет сложнее, но его можно высверлить и заменить на другой. Главное – не повредить при работе резьбу.

Настройка фар не займет много времени, если грамотно подойти к этому процессу и выполнить все рекомендации правильно. Основную сложность составляет поиск ровной поверхности и стены, поэтому удобнее обратиться в автосервис.

Настройка света головной оптики это достаточно сложный процесс. Производить настройку на современных автомобилях должен специалист или человек уже разобравшийся в этом непростом деле. Как правило, четко отрегулировать фары с первого раза удается не многим, так как при регулировке есть множество нюансов. Регулировка фар на Тойоте Королле процесс осуществимый, только если четко следовать инструкции и указаниям. Но перед тем как начать настройку фар, стоит основательно подготовить автомобиль к данному процессу.

Подготовительный этап регулировки оптики

Перед тем как говорить о настройке фар и рассматривать поэтапную инструкцию по их настройке стоит основательно подготовить свою Короллу к данному процессу. Для этого нам понадобится:

• Убедиться в том, что кузове автомобиля в районе фар не имеет деформированных мест, обязательно проверить правильность установленной оптики;
• Во-вторых, нам надо убедиться в том, что масло в автомобиле залито до необходимого уровня;
• В-третьих, необходимо проверить давление в шинах. Очень важно чтобы все шины были накачаны одинаково;
• Перед тем как настраивать фары нам необходимо полностью освободить багажник от всего лишнего;
• Залить полный бак бензина – необходимо для того что бы машина была полностью сбалансирована;
• На водительское место необходимо посадить человека в районе 75 кг;
• В автомобилях с ручной регулировкой необходимо выставить значение «0», в точности как показывает картинка расположенной ниже;
• И наконец, если Тойота Королла обладает регулируемой подвеской, то ее необходимо максимально опустить.

Подготовив саму Тойоту Короллу, мы переходим к следующему пункту – нужно выбрать и подготовить место, в котором будет происходить настройка головной оптики. Машину необходимо разместить у стены в темном месте, обязательно чтобы она была ровно под углом 90 градусов по отношению к стене.

Помимо этого нужно выставить расстояние 25 метров от стены, если расстояния не хватает можно расположить автомобиль в 3 метрах.

После того как Королла и место подготовлены, нам понадобится ватман, который заменит экран или стену. На бумаге нужно провести вертикальную линию четко посередине. Сделать нужно в точности как показывает рисунок – соблюдая углы и расстояние.

После установки «экрана» нужно начертить остальные линии, а точнее оси, в точности как показывает рисунок. Здесь важно знать:

• Осевые линии для проверки ближнего и дальнего света головной оптики разные;
• Надо нанести метки ламп оптики, желательно которые используются в качестве отметки центра производителем. Как правило, эти отметки есть на фарах.

Теперь давайте разберемся с линиями. Горизонтальная – это уровень отметок на оптике производителями, то есть на ватмане должна быть линия на той высоте, на которой находятся отметки производителей на ней.

Левая и правая линии соответствуют этой же отметке производителя, только расположены они уже вертикально. Провести их нужно так, что бы они пересекали горизонтальную. Сделав это можно перейти к самой регулировке.

Проверка и регулировка оптики на Тойоте Королле

Прежде всего, запускаем двигатель. После этого включаем оптику и проверяем, совпадают ли граничные линии света с линиями на ватмане. Делаем все в точности как указанно на схеме ниже.

Нужно отрегулировать всего лишь один веет свечения либо дальний свет, либо ближний – это связано с тем, что оптика представляет собой единый блок, где регулировка одного параметра, автоматически настраивает второй параметр.

Для регулировки по вертикали нам надо покрутить винт, который расположен на оптике, точно там же, где указанно на фото.

Осуществлять настройку надо при помощи отвертки. Регулировать необходимо в соответствии с вышеуказанной схемой, где необходимо достичь соответствия в линиях света с линиями на ватмане.

Винт поворачивается по часовой стрелке, однако если фары сильно задраны верх винт необходимо слегка выкрутить.

Отрегулировав вертикаль свечения, переходим к горизонтальной регулировке. Опять же с помощью отвертки мы регулируем, подкручивая уже другой винт, местоположение которого указано на рисунке.

Настроив горизонталь по ватману, можно считать процесс настройки головной оптики законченным. Скручиваем ватман, но не выбрасываем. Вдруг вам он или вашим знакомым еще пригодится. Сложный процесс или нет судить вам, однако не стоит отрицать, что придется постараться, чтобы сделать все правильно.
