Снятие и установка поддона для гидросистемы для Volkswagen CRAFTER 2012
Замена поддона двигателя Фольксваген Крафтер
Volkswagen Crafter Как Снять Поддон Жесть На Сто — Скачать mp3 бесплатно
Лучшая замена прокладкок поддона картера Volkswagen Crafter в СПб
Установить / снять зубчатый ремень Volkswagen Crafter LT/T1N 2E_ Автобус 2.0 TDI 163 л.с. id10814
Технические данные
Каталог запчастей

Снятие и установка поддона для гидросистемы для Volkswagen CRAFTER 2012

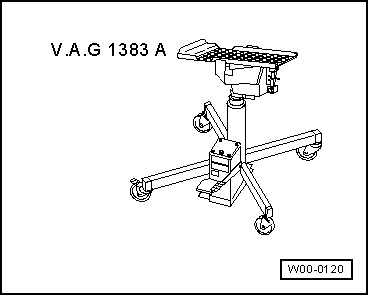

-V.A.G 1383 A-

Динамометрический ключ -V.A.G 1331-

Выполнить функцию -Снятие давления в гидросистеме КП- Тестер .

Открутить болты крепления — 2 — и извлечь накладку — 1 — вниз из направляющей — стрелка — .

Отсоединить разъём — 1 — .

Указание
Путем отсоединения разъёма — 1 — предотвращается непреднамеренное включение гидронасоса для КП -V387- .

Разъём — 2 — не отсоединять.

Подвести под коробку передач подъёмник для двигателей и агрегатов трансмиссии -V.A.G 1383 A- с опорой -V.A.G 1359/2- .

Выкрутить болты — 1 — и — 2 — и снять поперечину КП.

Указание
Отметить монтажное положение поперечины КП.

В зависимости от конструкции коробка передач может крепиться к поперечине также четырьмя болтами — 2 — .

Слить масло из гидросистемы .

Отсоединить всасывающую — 3 — и обратную — 4 — магистрали от поддона.

Выкрутить крепёжные болты — 2 — и снять поддон — 1 — .

Установка осуществляется в обратной последовательности, при этом учитывать следующее:

Указание
На уплотняемых поверхностях поддона и картера КП не должно быть масла или смазки.

Нанести герметик Электронный каталог запчастей -ETKA- на уплотняемую поверхность картера КП и установить масляный поддон.

Перед подсоединением разъёма — 1 — гидронасоса КП -V387- произвести -Заливку- масла в гидросистему Замена масла в гидросистеме.

Источник статьи: http://portal-diagnostov.com/2020/08/07/snyatie-i-ustanovka-poddona-dlya-gidrosistemy-dlya-volkswagen-crafter-2012/

Замена поддона двигателя Фольксваген Крафтер

поддон
прокладка
масло в ДВС

Марка	Модификация	Мощность
CKTB	2.0 TDI	109 л.с.
CAAB		102 л.с.
CAAC		102 л.с.
CKTC		136 л.с.

График работы: ПН-СБ с 10:00 до 19:00, ВС — выходной

Время: 3 часа
Цена: от 4000 рублей

Время: 24 часа
Цена: 32000 рублей

Время: от 4 часов
Цена: от 5000 рублей

Если Вы – владелец автомобиля Volkswagen Crafter, сервисный центр «Альфа-Дизель» готов предложить Вам качественный ремонт двигателя по приятным ценам. У нас проводится профессиональная замена поддона двигателя для автомобилей Фольксваген Крафтер. Стоимость работ по ремонту — от 2000 рублей, длительность выполнения — от 2 часов. Позвоните в наш автосервис для получения дополнительных сведений по номеру +7 (495) 646-82-56 .

Если вы хотите сделать заказ или у вас остались вопросы, вы можете позвонить нам по телефону +7 (495) 646-82-56 или отправить сообщение через специальную форму

Источник статьи: http://alfa-diesel.ru/volkswagen/crafter/zamena-poddona/

Volkswagen Crafter Как Снять Поддон Жесть На Сто — Скачать mp3 бесплатно

Технология заклеивания поддона двигателя без сливания масла

Куда прорываются выхлопные газы на двигателях VW 2 5 TDi V6 если пробивает шайбочку под форсункой

Давление масла VAG Ремонт

Как НЕ НУЖНО мыть двигатель

Редкий случай отсутствия компрессии

Почему течет масло из крышек клапанов VAG и как мы их ремонтируем VW Caddy 1 6D CAYD

Как выкрутить масляную пробку

Что делать если течет сальник коленвала Течь масла

Как на ауди а 4 снять поршня двс 2 5 TDI AFB часть 4

Снятие коробки МКПП Passat B5 пассат б5 снять коробку

ГТ Замена двумассового маховика и сцепления на Volkswagen Transporter T5

Разсухаривание клапанов Чистка каналов

Ремонт насоса вторичного воздуха полная переборка насоса СВВ Audi A6 A4 Passat B5 Skoda

Volkswagen Caddy 1 6TDi течь масла из под форсунок

ЗАМЕНА ДВУХМАССОВОГО МАХОВИКА VOLKSWAGEN POLO 2013 1 6D REPLACING THE TWO MASS FLYWHEEL

Почему изнашиваются распредвалы на Audi A6 II C5 2 5d Distributor Pump 4 Valve

KIA SORENTO пайка мозгов Экономия в 200 000 р при ремонте зеркала

НЕ МЕНЯЙТЕ МАСЛО в коробке передач

Обзор Renault Master 2017 Спальник сверху

Замена колодок ручника Mercedes W210 Parking Brake Shoe Replacement

Мечта флориста цветок который набирает популярность Выращивание цветка на продажу

Caddy Замена троса ручника

Наши тесты Грузовик Mercedes Benz Actros 4 ое поколение

Здесь Вы можете прослушать и скачать песни по запросу Volkswagen Crafter Как Снять Поддон Жесть На Сто в высоком качестве. Для того чтобы прослушать песню нажмите на кнопку «Слушать», если Вы хотите скачать песню или посмотреть клип нажмите на кнопку «Скачать» и Вы попадете на страницу с возможностью скачать песню, прослушать ее и посмотреть клип. Рекомендуем прослушать первую композицию Технология заклеивания поддона двигателя без сливания масла длительностью 3 мин и 56 сек, размер файла 5.18 MB.

Volkswagen Crafter Как Снять Поддон Жесть На Сто

И Мир Начнёт Отщёт

Pünhan Ismayıllı Mirələm Mirələmov Kamilə Nəbiyeva Bu Bizik Tam Veriliş

Warrior Tommy Conlon Fight Scenes

Низкий Потолок Фортнайт

Почему Мы Любим Фишер

Давай Мадама Продолжай Продолжай Теряться По Разным Барам Зависать По Клубам Шататься

Nightcore Alexander Rybak Котик Kotik

Чыныгы Куйорман Ак Шумкар

Main Ishq Uska Woh Aashiqui Hai Meri Lyrics Hd Vaada 2005 Alka Yagnik Babul Supriyo

Источник статьи: http://mp3rax.com/mp3/volkswagen-crafter-%D0%BA%D0%B0%D0%BA-%D1%81%D0%BD%D1%8F%D1%82%D1%8C-%D0%BF%D0%BE%D0%B4%D0%B4%D0%BE%D0%BD-%D0%B6%D0%B5%D1%81%D1%82%D1%8C-%D0%BD%D0%B0-%D1%81%D1%82%D0%BE/

Лучшая замена прокладкок поддона картера Volkswagen Crafter в СПб

Мотор Сервис — это качественная и недорогая замена прокладки поддона картера Фольксваген Крафтер 2.0, 2.5 в Санкт-Петербурге. Собственный парк высокоточных станков, качественные запчасти, выгодные цены, опыт работ более 17 лет! Мы заменим прокладку поддона картера Volkswagen Crafter качественно, в срок и с гарантией!

Поддон картера является основным резервуаром сбора и забора моторного масла. Для обслуживания устройства забора масла, удаления отложений на дне поддона он делается съёмным. Место стыка с картером уплотняется прокладкой или герметиком, которые со временем теряют свои герметизирующие свойства из-за высоких температур двигателя или механических повреждений. Такая прокладка подлежит замене.

Признаки неисправности прокладки поддона картера

потёки из-под прокладки,
падение давления масла,
повышенный расход масла двигателя.

Как мы решаем проблему замены прокладки поддона картера

Технология замены требует наличия подъемника и определённой квалификации механика:

Подбираем новую прокладку: она должна соответствовать по характеристикам рекомендациям производителя.
Выкручиваем заливную пробку для выравнивания давления внутри двигателя.
Снимаем защиту картера, очищаем, промываем поддон, головки, шлицы затяжных болтов для надёжного захвата ключами.
Выкручиваем сливную пробку, сливаем масло в чистую герметичную тару. Вкручиваем сливную пробку вместе с новой легко сминаемой шайбой динамометрическим ключом с усилием, рекомендованным производителем.
Ослабляем болты, гайки крепления поддона по диагонали (крест на крест). Выкручиваем болты и снимаем поддон.
Очищаем от грязи сетчатый фильтр маслозаборной трубки, при необходимости заменяем его.
Очищаем поверхности стыка поддона и картера от наслоений, обезжириваем. При необходимости, выравниваем обстукиванием стыковочную поверхность поддона на столе с ровной, массивной, литой поверхностью.
Наносим герметик в местах, предусмотренных технологическими картами производителя.
Устанавливаем новую прокладку. Наживляем и затягиваем крепёж поэтапно по диагонали для равномерного уплотнения. Контрольная затяжка динамометрическим ключом.
Меняем масляный фильтр, заливаем новое масло, закручиваем заливную пробку.
Запускаем двигатель. Убедившись в отсутствии течи, ставим на место защиту картера.

Источник статьи: http://www.remont-dvigatelja.spb.ru/remont/volkswagen_crafter/zamena-prokladki-poddona-kartera/

Установить / снять зубчатый ремень Volkswagen Crafter LT/T1N 2E_ Автобус 2.0 TDI 163 л.с. id10814

Технические данные

Каталог запчастей

УКАЗАНИЕ
Поворачивать двигатель только за шестерню коленвала в направлении вращения.
Не использовать фиксатор(ы) распределительного вала в качестве контропоры при снятии или закреплении приводной шестерни распределительного вала.
При прокручивании распредвала коленвал не должен находиться в в.м.т.
Распределительную шестерню коленчатого вала и приводную шестерню распределительного вала не разрешается прокручивать при снятом зубчатом ремне.
Зубчатый ремень не должен входить в соприкосновение с маслом или охлаждающей жидкостью!
Установочные работы по зубчатому ремню проводить только при холодном двигателе.
Записать код радио. Снять зажимы отрицательного полюса аккумулятора.
Рекомендуется агрегатный ремень(-ни) после демонтажа не использовать вновь, а всегда заменять!

Необходимые специальные инструменты

блокировочный(е) штифт(ы)
№ ориг.з/ч (3359)

Фиксирующий инструмент коленчатого вала
№ ориг.з/ч (T10050)

Контропора
№ ориг.з/ч (T10172)

специальный инструмент
№ ориг.з/ч (T10264)

стопор
№ ориг.з/ч (T10265)

Торцовый ключ XZN 10
№ ориг.з/ч (T10385)

Динамометрический гаечный ключ
№ ориг.з/ч (VAG 1331)

требуемое время/моменты затяжки
ориентировочное время

заменить зубчатый ремень

крутящие моменты затяжки
Самостопорящиеся винты и гайки необходимо заменять.

Винт(ы) кожуха зубчатого ремня (1)	(см. иллюстрацию 2)
гайка(и) — натяжного ролика (1)	(см. иллюстрацию 6)
Винт(ы) приводной шестерни распределительного вала (2)	(см. иллюстрацию 3)
Винт(ы) зубчатого колеса ТНВД (1)	(см. иллюстрацию 5)
направляющий ролик
ременный шкив коленчатого вала

демонтаж:

Снять крышку(и) моторного отсека.
Снять воздушный фильтр.

Отвинтить вязкостный вентилятор.
Снять воздухопровод.

Демонтировать агрегатный ремень механизма отбора мощности.

Открутить винт(ы) — держателя. (1)
Снять держатель. (2)
(см. иллюстрацию 1)

Снять агрегатный ремень.

Демонтировать верхнюю крышку зубчатого ремня.

Снять демпфер.

иллюстрация 1

1 держатель — винта(ов)

2 держатель

Вывинтить винт(-ы) крышки(-ек) зубчатого ремня. (1)
Демонтировать нижнюю крышку зубчатого ремня. (2)
(см. иллюстрацию 2)

иллюстрация 2

1 Винт(-ы) крышки(-ек) зубчатого ремня

2 Нижняя крышка зубчатого ремня

Вставить фиксатор распределительного вала. (1) блокировочный(е) штифт(ы) № ориг.з/ч (3359)
(см. иллюстрацию 3)

иллюстрация 3

1 блокировочный(е) штифт(ы)

2 Винт(ы) приводных шестерён распределительного вала

Вставить фиксирующий инструмент коленчатого вала. (2) Фиксирующий инструмент коленчатого вала № ориг.з/ч (T10050)
Метки должны совпадать. (3)
(см. иллюстрацию 4)

Ослабить болт(-ы) шестерни распредвала на 90°. (2)
(см. иллюстрацию 3)

иллюстрация 4

1 Шестерня коленвала	2 Фиксирующий инструмент коленчатого вала
3 маркировка(и)	4 Зубчатый ремень

Ослабить болт(-ы) шестерни насоса высокого давления на 90°. (1) Торцовый ключ № ориг.з/ч (T10385)
(см. иллюстрацию 5)

Застопорить специальным инструментом ступицу насоса высокого давления. (4) блокировочный(е) штифт(ы) № ориг.з/ч (3359)
(см. иллюстрацию 5)

иллюстрация 5

1 Болт(-ы) шестерни насоса высокого давления	2 стопор
3 Зубчатый ремень	4 Шестерня насоса высокого давления

Ослабить гайку(и) — натяжного ролика. (1)
Повернуть эксцентрик натяжного ролика торцовым ключом против часовой стрелки таким образом, чтобы можно было вставить в натяжной ролик специальный инструмент. (2)(3)
Повернуть эксцентрик натяжного ролика с помощью торцового ключа по часовой стрелке до упора. (2)(3)
специальный инструмент № ориг.з/ч (T10264)
стопор № ориг.з/ч (T10265)
(см. иллюстрацию 6)

Пометить направление хода зубчатого ремня.
Снять зубчатый ремень снять сначала с направляющего ролика, а затем с зубчатых колёс.

иллюстрация 6

1 гайка(и) — натяжного ролика	2 специальный инструмент
3 стопор

установка

Повернуть распределительные валы -/ зубчатого колеса ТНВД по часовой стрелке до упора.

Наложить зубчатый ремень в последовательности: коленвал, натяжной ролик, приводная шестерня распредвала, насос охлаждающей жидкости, насос высокого давления, направляющий ролик.

Ослабить гайку(и) — натяжного ролика. (1)
Удалить фиксирующий инструмент(ы). № ориг.з/ч (T10265)
Следить за правильностью посадки натяжного ролика.
(см. иллюстрацию 6)

Подать контропору против часовой стрелки, удерживая преднатяг шестерни распредвала. (1) Контропора № ориг.з/ч (T10172)
Затянуть винт(ы) распределительных валов -/ зубчатого колеса ТНВД. (2) (4)
(см. иллюстрацию 7)

Поворачивать эксцентрик натяжного ролика торцовым ключом по часовой стрелке до тех пор, пока указатель не окажется по центру выемки. № ориг.з/ч (T10264)
При этом гайка натяжного ролика не должна поворачиваться. (1)
Затянуть гайку(и) натяжного ролика. (1)
Убрать блокирующий штырь. (3) № ориг.з/ч (3359)
(см. иллюстрацию 6)

Убрать блокирующий штырь. (2)
(см. иллюстрацию 5)

Удалить фиксирующий инструмент коленчатого вала. (2) № ориг.з/ч (T10050)
(см. иллюстрацию 4)

иллюстрация 7

1 Контропора	2 Винт(ы) приводной шестерни распределительного вала
3 блокировочный(е) штифт(ы)	4 Болт(-ы) шестерни насоса высокого давления

Проверить:

Прокрутить двигатель на два оборота за коленвал в направлении вращения двигателя, чтобы маркировочная отметка оказалась перед в.м.т.

Вставить фиксирующий инструмент коленчатого вала. (1)
Повернуть двигатель в направлении вращения таким образом, чтобы фиксатор коленвала при повороте вошёл в отверстие. (стрелки) № ориг.з/ч (T10050)
(см. иллюстрацию 8)

Проверить, можно ли застопорить распредвал фиксирующим инструментом. (1) стопор № ориг.з/ч (3359)
(см. иллюстрацию 3)

Застопорить шестерню насоса высокого давления с помощью специального инструмента. (2) стопор № ориг.з/ч (3359)
(см. иллюстрацию 5)

иллюстрация 8

1 Фиксирующий инструмент коленчатого вала

Указатель натяжного ролика должен находиться по центру выемки опорной плиты, однако его можно поворачивать дальше вправо максимум 5 mm. (2)
(см. иллюстрацию 9)

Если фиксация невозможна, повторить настройку.

Удалить специальный инструмент.

Удерживать приводную шестерню распределительного вала при помощи подходящего инструмента. № ориг.з/ч (T10172)
Затянуть винт(ы) приводных шестерён распределительного вала. (2)
(см. иллюстрацию 3)

иллюстрация 9

1 Опорная плита	2 указатель
3 Опорная плита	4 Натяжение зубчатого ремня

Удерживать подходящим инструментом зубчатое колесо ТНВД. (2) № ориг.з/ч (T10170)
Затянуть винт(ы) зубчатого колеса ТНВД. (1) (см. иллюстрацию 10)

Установить нижнюю крышку зубчатого ремня. (2)
(см. иллюстрацию 2)

Источник статьи: http://www.autocompas.ru/zapchasti/vw/crafter-30-35-avtobus-2e/y99rx/m57333/
