Защита рулевых тяг УАЗ Патриот: необходимость, виды и установка

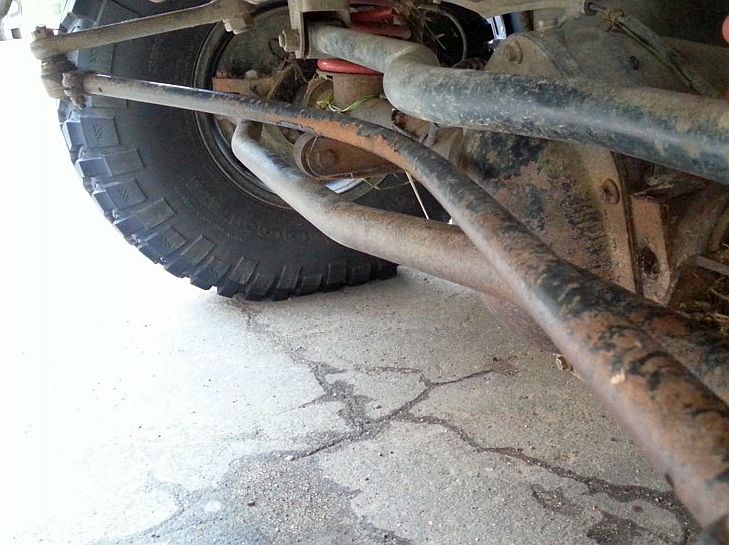

Автомобиль Ульяновского производства УАЗ Патриот предназначен для эксплуатации его в суровых условиях бездорожья, но прежде, чем выезжать на такие испытания, следует подумать о некоторых незащищенных конструкционных частях внедорожника. Одними из таковых мест, которые незащищены и могут быть повреждены во время преодоления различных препятствий, являются рулевые тяги. Поэтому актуальным остается вопрос по защите рулевых тяг на внедорожнике УАЗ Патриот, ведь при их неисправности возникает вероятность развития различных неблагоприятных последствий: от въезда в кювет до столкновения со встречкой. Поэтому сегодня рассмотрим, что представляет собой защита рулевых тяг, а также предохранение картера двигателя, коробки и раздаточной коробки.
Виды предохранения
Дабы предохранить от механических повреждений рулевые тяги, автовладельцы известного внедорожника устанавливают специальные элементы. Эти элементы выступают в качестве защиты рулевых тяг на внедорожнике УАЗ Патриот. Различают два вида таковых элементов:
- цельная конструкция;
- сварная конструкция в форме ребер.

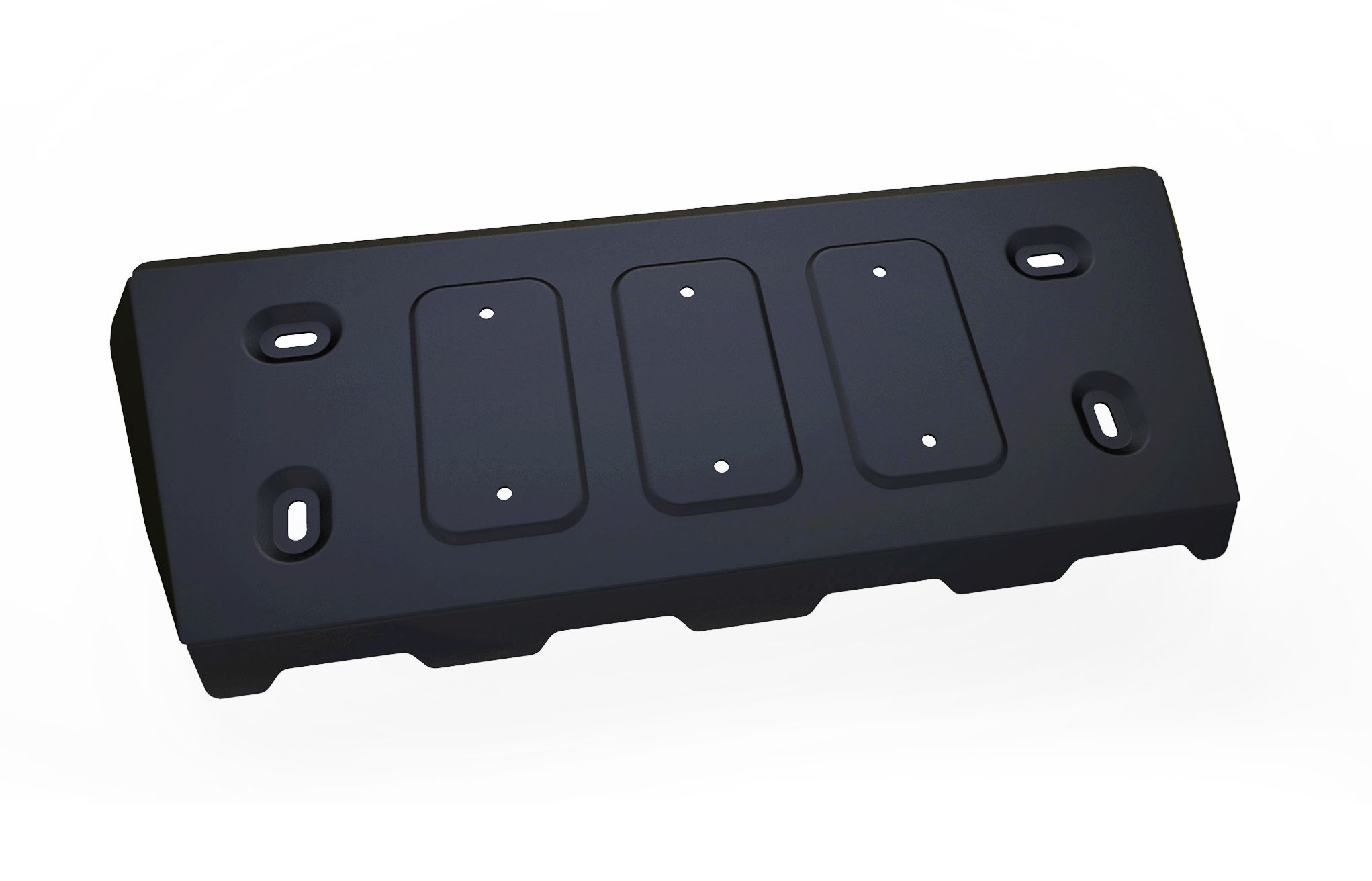

Сплошная защита рулевых тяг представляет собой цельную стальную пластину толщиной 3-5 мм, которую можно приобрести в автосервисе УАЗ. Масса таковой пластины составляет около 10 кг, а простота монтажа позволяет установить изделие самостоятельно в домашних условиях. Благодаря цельной конструкции, изделие предохраняет рулевые тяги не только от механических воздействий, но также и от грязи, воды и пыли. В таком случае защищаемая область остается чистой на протяжении длительного времени. Но недостатком стальной пластины даже в 5 мм является то, что она не способна предохранить в случае, если попадется большой камень на пути или стальная конструкция. Стоимость такового изделия для рулевых тяг в форме цельной конструкции составляет около 3 тысяч рублей.
Цельная защита выполнившая свою функцию
Стальная пластина защищает не только рулевые тяги, но также и двигатель, рк, коробку перемены передач и прочие элементы, которые также могут быть повреждены в результате движения машины по бездорожью. Такая защита предусматривает установку в штатные места и не требует какой-либо новой доработки. Дабы обеспечить продолжительный срок эксплуатации изделия, его обрабатывают специальным антикоррозийным веществом. В последние дни все чаще можно обнаружить на Патриотах предохранение картера, изготовленное из кевлара или композита. Основными достоинствами этих материалов защиты картера являются:
- небольшой вес;
- стойкость к коррозии;
- надежность и долговечность.

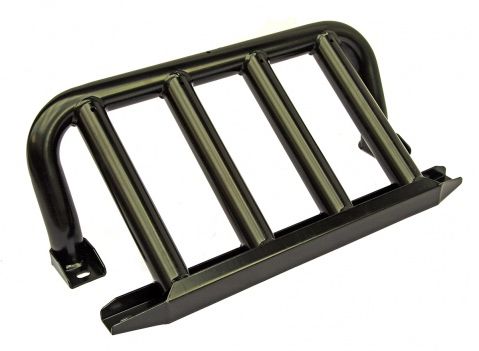

Сварная защита представляет собой конструкцию из стальных труб, которая не только предохраняет некоторые узлы автомобиля, но и позволяет его вывешивать. Но стальные трубы не способны предохранить от воды, грязи и пыли. Но если говорить о защите, то сварная конструкция предохраняет от больших камней и прочего рода препятствий, способных нанести серьезный ущерб автомобилю. Сварная конструкция стоит около 5-8 тысяч рублей, что зависит от диаметра труб, качества стали и т.п. Чертеж или схема сварной конструкции для внедорожника представлена на рисунке ниже. Стоит только заметить, что указанные размеры являются условными и при изготовлении конструкции требуется учитывать размеры своего авто.
В последнее время для предохранения рулевых тяг на УАЗ Патриот используется совмещенная цельная и сварная конструкция. Но недостатком такой системы можно назвать дороговизну, большой вес, сложность монтажа и изготовления. Поэтому комплексная защита рулевых тяг внедорожника УАЗ Патриот встречается в редких случаях.
Защита картера и рк
Как известно, картер на автомобиле УАЗ Патриот представляет собой самую нижнюю точку двигателя. На фоне этого обязательно необходимо предусмотреть установку защиты картера, а также рк, дабы исключить их повреждение и тем самым выведение из строя мотора и раздатки. Если сварная конструкция из труб не способна обеспечить предохранение картера и рк от грязи и воды, то цельнолитая предохраняет даже от таких негативных влияний.
Так выглядит защита баков
Если попадется на пути приличный валун или пень, то цельнолитая защита картера может не выдержать такой нагрузки и повредится. В результате потребуется замена изделия на новое, но, по крайней мере, вы оградите себя от расходов на ремонт картера или чего хуже рк или кпп.
Предохранение картера и рк от механических воздействий можно обеспечить и с помощью сварных труб, но при этом необходимо учесть, что потребуется изготовить изделие самостоятельно. Кроме того, если устанавливать изделие из цельной стали, то, таким образом, клиренс внедорожника будет снижен на 2-3 см. При установке сварной конструкции нижняя точка внедорожника будет уменьшена до 5-6 см, что крайне нежелательно для такого автомобиля, как УАЗ Патриот. Поэтому часто автовладельцы прибегают к установке защиты рулевых тяг, картера, кпп и раздаточной коробки с помощью заводского производства изделий из цельной стали. Изделия из труб устанавливают сразу за бампером, что является дополнительным предохранением.
Установка
Рассмотрим процесс установки предохранения рулевых тяг, картера, кпп, раздаточной коробки. Установка таковой конструкции представляет собой следующую последовательность действий:
- Закрепление изделия осуществляется в штатные отверстия рамы автомобиля. Передняя часть изделия закрепляется в области буксировочных проушин.
- Задняя часть фиксируется благодаря кронштейнам швартовочных проушин.
- Таким образом, основная защитка крепится с помощью четырех (пяти) болтовых соединений.
Но здесь следует сразу заметить, что крепления зависят от модели изделия. Ведь известны такие производители, как Protex, Шериф, Риф и другие, отличающиеся не только видами, но и качеством.
На фото ниже показано, что представляет собой заводское устройство для предохранения рулевых тяг марки Protex.
Защита кпп и рк обеспечивается благодаря размещению такого вида конструкции, как показано ниже.
Деталь для КПП и раздатки
Также зачастую в комплект заводского устройства предохранения рк, коробки, рулевых тяг и картера двигателя входят и специальные пластины, которые размещаются под бензобаками. Эти пластины защищают оба бака от ненужного механического воздействия на них.
Источник статьи: http://prohodimets.ru/tyuning/zashhita-rulevyx-tyag-uaz-patriot.html
Защита рулевых тяг УАЗ Патриот
УАЗ Патриот выпускается с 2005 года Ульяновским автомобильным заводом. Патриот, в первую очередь, рассчитан на эксплуатацию по бездорожью. Но, как всегда, в отечественном автопроме не все продумано, поэтому сразу же после покупки рваться испытывать машину на бездорожье и в жестких условиях не стоит. И даже на таком внедорожнике как УАЗ Патриот выезд на бездорожье грозит встречей с большим количеством неприятностей. Безусловно, каждый владелец хочет, как можно на дольше продлить срок эксплуатации своего автомобиля, ему придется позаботиться и о защите его. Помимо вероятных внешних повреждений в виде бампера или кузова, чаще всего повреждениям подвержены рулевые тяги УАЗ Патриот.
По каким-то причинам, производитель не счел нужным установить штатную защиту данных узлов. Поэтому, эта проблема уже ложиться на плечи будущих владельцев. Перед выездом, надо немного обезопасить автомобиль, защитить открытые детали от внешних факторов. В первую очередь, речь пойдет о рулевых тягах. Конструкторы видать забыли, для чего создавали внедорожник и не позаботились о защите тяг УАЗ Патриот. Поэтому, это необходимо сделать самим и можно это сделать самостоятельно, без обращения в автосервис.
Виды защиты рулевых тяг
После покупки, первым делом, можно обработать нижние части кузова антикоррозионным составом. Можно сделать это самостоятельно, при помощи обычной кисточки, или же распылителя. Зачастую, владельцы внедорожников, дабы защитить рулевые тяги от механических повреждений, дополнительно устанавливают разные виды защиты рулевых тяг. Защита изготавливается из качественного и прочного металла или труб, которые крепятся к самой раме автомобиля. Данные конструкции являются надежной и жесткой защитой, которая обеспечит более свободное, безопасное и комфортное вождение. Заметим, что каждый вид имеет недостатки и достоинства, но о них позже. Делят их на два вида:
- Сплошная защита – цельнолитой металлический лист (пластина).
- Решеточная защита — сварная система, напоминающая по форме ребра (проще говоря, что-то похожее на кенгурятник, но устанавливается на днище автомобиля).
Листовая защита рулевых тяг
Разберемся, что же такое цельнолитая металлическая пластина. Одно из главных отличий от самодельных сварных конструкций это прочность, малый вес, устойчивость к коррозии. Пластина толщиной 3-5мм которая полностью защищает рулевые тяги от механического повреждения. Приобрести защиту не составляет труда, взять можно практически в любом автосервисе УАЗа . Ориентировочная стоимость такой пластины составляет 3 тысячи рублей. Но, можно приобрести и в интернет-магазинах. Весит такой лист примерно десять килограмм, но вес зависит от толщины металла. Установить же её можно самостоятельно, без обращения в сервис. Этому способствует примитивная система монтажа, которая позволит произвести установку защиты, без особых усилий у себя в гараже. Помимо защиты рулевой тяги, она также предотвращает повреждение двигателя, У данного типа защиты есть положительные и отрицательные стороны. К положительной стороне можно отнести: защиту от механических повреждений, влаги, пыли и грязи. Так же к плюсам можно отнести, что такую защиту не нужно дорабатывать, так как она изготовлена под установку в штатные места. Но, данная конструкция не сможет предотвратить повреждение в случае наезда на валун или же на металлическую конструкцию, даже если толщина листа будет 5мм. И еще, при движении задним ходом лист может загребать грунт. А это утяжелит защиту вплоть до ее отрыва и загрязнит все узлы и детали, находящиеся под капотом.
Не будем забывать, что это металл и он подвержен коррозии, поэтому его дополнительно обрабатывают антикоррозийным средством. В местах соприкосновения защиты с кузовом предусмотрена резиновая амортизация, резинки из-за которых вибрация и шум при движении сводят к минимуму. В большинстве защит предусмотрены отверстия для замены масленого фильтра и слива масла. Что значительно облегчает их замену. Все чаще владельцы Патриотов устанавливают защиту из композита или кевлара . К плюсам такой защиты относится:
- Достаточно малый вес.
- Антикоррозийный материал.
- Срок эксплуатации.
- Имеет штатные крепления.
- Возможность установки без обращения в сервис.
В комплект входит все необходимое для самостоятельной установки (в том числе и инструкция). Забыл упомянуть, что данный вид защиты можно приобрести и в сборе (бензобак, редуктора, картера, КПП ). Ниже на картинке показано, как выглядит комплексная защита, и какие агрегаты она будет закрывать.
Решеточная защита
Теперь рассмотрим сварную конструкцию. Такая система не защищает автомобиль от влаги, пыли и грязи, но способна уберечь и принять на себя удар от наезда на валуны и подобные препятствия, которые могут повлечь за собой серьезные проблемы. Данный вид конструкции обойдется вам примерно в 5-8 тысяч рублей. Цена будет зависеть от выбранного Вами металла и диаметра сварочных труб. Ниже приводится схема и чертеж, но не стоит забывать, что это всего лишь относительные размеры, во время изготовления учитывайте размер Вашего автомобиля.
В редких случаях, можно увидеть на внедорожниках УАЗ Патриот комплексную защиту рулевых тяг . Выглядит она следующим образом. Это производится установка цельнолитой пластины, и поверх наваривают сварную конструкцию. Стоит это достаточно дорого, прилично утяжеляет вес машины, проблема изготовления и установки.
Правильно и грамотно установленная защита, убережет вас от поломок нижних деталей автомобиля и позволит избежать ремонта, который в разы дороже защиты. Производители запчастей предлагают защиты не только для рулевых тяг , но и для раздаточной коробки, коробки переключения передач, картера двигателя и даже для бензобаков. Однако, все эти конструкции не гарантируют вам полную безопасность. Разумное поведение на дороге и на «бездоре» еще никто не отменял.
