Магнитола для опель с рулевым управлением

Opel Vectra КРАСНЫЙ ДРАКОН › Logbook › Магнитола JVC и штатный мультируль

Добрый день.
Сегодня хочу поделится опытом как я ставил магнитолу в и дружил ее с штатными кнопками руля. В общем придарили мне на работе магнитолу JVC, в описании нашел пункт «Поддержка штатных кнопок рулевого колеса» Обрадовался и начал установку… Но тут облом :). Для работы кнопок на руле нужен специальный адаптер JVC стоит он около 100уе., понятно что покупать я его не собирался а кнопочки терзали душу. Начался поиск альтернативных возможностей. Все дело в том, что у OPEL кнопочки дают сигнал аналоговый, а магнитоле нужен цифровой высокочастотный.
Задача заставить кнопки дать цифровой сигнал с определенной частотой для магнитолы вместо сопротивления оказалась не простой. Для начала перерыл все возможные форумы включая иностранные по этой теме, нашел кучу разной информации и как всегда ктото, чегото не договаривает (типа дай денег ЦУКИ). но время не было убито даром, и на одном из англоязычных форумов оказались скрины заводского теста дистанционного пульта какого-то там КЕНВУДА, и написаны частоты принимаемых команд. Началась работа над аналого частотным преобразователем, попробовал все: Ардуино, самодельные схемы на микроконтроллерах «АМТЕЛ», ничего не помогало. Было решено использовать РIC контроллер со встроенным частотным генератором. Был куплен в китае програматор для микроконтроллеров, сами микроконтроллеры и использована схема (визуально срисованая с обьявления о продаже адаптера для JVC) ВСЕ схемы и файлы для прошивки Обязательно выложу.. После сборки сего незамысловатого девайса и подключения его к магнитоле и автомобилю УРРАА все заработало. Прошивка по ссылке. Схема подключения и схема самого адаптера. Фото 2 и Фото 3. Для прошивки микроконтролеера использовал програматор «К150». Вот ссылка :Програматор.
Вот прошивка.
если кому чего будет не понятно то стучите отвечу.

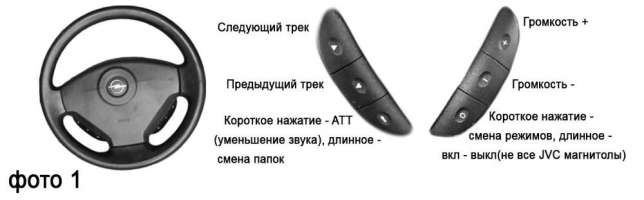

Адаптер подходит для автомобилей Opel Vivaro, Omega, Astra G, Zafira A, Vectra B, Corsa B, Agila A и др., имеющих руль с шестью кнопками для управления магнитолой.

Адаптер предназначен для управления магнитолами Pioneer, Sony, Alpine, JVC, Kenwood при помощи штатных кнопок руля через проводной вход, имеющийся даже в бюджетных моделях магнитол. В магнитолах Kenwood и новых моделях JVC адаптер подключается к синему проводу с желтой полосой. Магнитола должна иметь в описании отсылку на то что может работать со штатным пультом ДУ на руле авто.

Источник статьи: http://www.drive2.com/l/472882909749969646/

Адаптер кнопок руля Opel Astra H, Vectra C, Zafira, Antara в Екатеринбурге

Устройство позволяет задействовать кнопки руля для управления магнитолой Pioneer, JVC, Alpine, Kenwood, Sony, Clarion, Prology или любой магнитолы на ОС Андроид на следующих автомобилях:

Opel Astra H

Opel Vectra C

Opel Zafira

Opel Antara

Интерфейс имеет также выходы:

Предусмотрено управление как по проводу (через штекер mini-Jack) так беспроводное ифракрасное (ИК-излучатель вместо штатного пульта ДУ)

Управление бортовым компьютером — сохраняется!

Для этого необходимо нажать и удерживать кнопку MODE на руле. Также изменяется уровень подсветки магнитолы при включении габаритов (если магнитола поддерживает ночной режим подсветки)

С 01 июня 2018г все выпускаемые интерфейсы дополнительно поддерживают вход в сервисное меню (проверка температуры антифриза, напряжение АКБ и т.д.) и управление телефоном или mute/ source на выбор переключателем

Пример установки адаптера кнопок руля в автомобиль Opel Astra H с поддержкой Бортового компьютера

Отдельное спасибо автору видео Lordden

Подключение производится в штатный разьем автомобиля, без вмешательства в штатную электропроводку автомобиля

— Интерфейс имеет переключатели, с помощью которых можно выбрать нужную марку магнитолы (не требуется программирование!!)

— К магнитоле интерфейс подключается через ISO-разъем

Более подробную информацию о подключении адаптера вы можете найти в инструкции

Источник статьи: http://2-din.ru/product/-opel-astra-h-vectra-c-zafira-antara/

Головное устройство Opel Astra H с переносом БК (Черная) 31219B IPS DSP в Екатеринбурге

• Обзор
• Характеристики
• Совместимость
• Видео-материалы
• Отзывы ( 0 )

Линейка RedPower 310 IPS DSP — звук, экран, функционал — без компромиссов!

Основные преимущества магнитол Redpower 310 серии — это максимальное качество изображения и звука при достаточном уровне «железа» для Андроид 7.1. Уникальное продуманное до мелочей меню магнитолы и полностью переработанная платформа (здесь вы не встретите китайских иероглифов или перевода из google). Для некоторых моделей автомобилей предусмотрены варианты дизайна со стильной алюминиевой рамкой.
Рекомендуем данную модель, если для вас одинаково важны качество звука, экран, функционал Андроид-системы и «дорогой» внешний вид устройства.

Экран!

Пожалуй, один из лучших среди экранов для автомагнитол ценового сегмента:

• IPS-матрица с широкими углами обзора и хорошим изображением (вместо черного пятна) в солнцезащитных поляризационных очках
• Естественные цвета благодаря правильным черному и белому
• Яркий экран
• HD 1024*600
• Управление Multi Touch (емкостной морозостойкий)

Звук!

Самая сильная сторона магнитол 310 серии. Первая в мире связка по оптике и управлению автомагнитолы и процессора с усилителем. При этом несложная установка. Соединение по цифровому оптическому кабелю обеспечивает более высокое качество воспроизведения аудио, объёмность звука. Передача цифрового аудио посредством светового импульса избавит вас от фона по питанию, воя генератора, от заумной укладки проводов в салоне автомобиля, белого шума и т.д. Есть лишь одно ограничение: при установке кабель не «заламывать».

Автомагнитола позволяет выводить звук через:

• RCA (4-канальный линейный выход +SUB). Сигнал низкоуровневый, предназначен для подачи на усилитель. (Сигнал аналоговый).
• Через встроенный усилитель TDA7850 4 канала*45Вт. (Сигнал аналоговый)
• Через оптический выход аналоговый сигнал. Подключение сторонних усилителей с оптическим входом Toshlink.
• Через оптический выход цифровой сигнал. Передача сигнала со всех источников (Android, Bluetooth, Радио, TV) непосредственно на оптику по цифровой по шине I2S 24Bit. Все настройки звука непосредственно на процессоре. Данный вид подключения дает самый качественный источник звука. Для подключения используется усилитель с процессором DSP (опция). Управление процессором с магнитолы осуществляется по UART шине через специальное приложение Volume.apk.

Характеристики устройства:

• Операционная система OS Android 7;
• Рамка выточена из авиационного алюминия
• Малошумящий процессор Allwinner 4 ядра 4*1,6 GHz;
• GPS + Глонасс навигационный модуль с антенной;
• Оперативная память 2Gb. Встроенная память 32 Gb.
• Возможность установить любой объем SD карты;
• 2 USB порта для Flash накопителей.
• Поддержка HDD до 1 Tb (NTFS формат).
• Поддержка Iphone музыки по USB кабелю с подзарядкой;
• Поддержка CARPLAY (Необходимо дополнительно покупать лицензию AndroidAuto)

Дисплей:

• IPS-матрица 7-го поколения;
• HD разрешение 1024×600, высокая яркость;
• Управление Multi Touch (емкостной морозостокий).

Аудио:

• Шина I2S 24bit. Выход звука в цифровом формате (оптическая передача цифрового звука);
• Усилитель с процессором RP DSP 5.1 подключается по оптике и использует шину I2S для снятия аудиосигнала. (опционально);
• Оптический аудиовыход Toshlink. (передает сигнал по шине I2S и аналоговый сигнал);
• Усилитель TDA 7850 (MOSFET, HI-FI); 4*45 Вт (Лучший из встроенных усилителей звука. Аналоговое звучание);
• Поддержка акустики 2 Oм и 4 Ом; 4 линейных аудиовыхода + линейный раздельный регулируемый выход на cабвуфер (для аналогового звука);
• Параметрический эквалайзер НЧ/СЧ/ВЧ с фильтрами среза + Функция Loud (усиление эффектов). (Для аналогового звука);
• AUX (1 видеовход и 2 линейных аудиовхода).
• Встроенный процессор DSP на 4 канала (см. фото). Временные задержки, 10 полосный эквалайзер на каждый канал, Фильтры среза ВЧ и НЧ для каждого канала;
• Выход на сабвуфер аналоговый RCA с раздельной регулировкой. Без DSP;
• Подключение сторонних DSP и усилителей по оптике, поддерживающих тактовую частоту 96Khz с регулировкой громкости с кнопок на руле и самой автомагнитолы.

Радио:

• Радио модуль «HD Radio NXP 6686» (уверенный прием даже при слабом сигнале);
• FM 87.5-108Mhz 36 ячеек для записи любимых станций в память;
• AM 522-1161Khz 18 ячеек для записи любимых станций в память;
• Возможность редактирование названия станций (предварительно нужно запустить AS (автомат, поиск)).
• RDS

Видео:

• 1 видеовход под камеру заднего вида: 720P;
• 1 видеовход под камеру переднего обзора: 720P. В настройках ГУ можно выставить автоматическое включение камеры переднего вида после выключения задней камеры на 5,10 и 15 секунд;
• AUX видеовход для внешнего источника видеосигнала в т.ч. видеорегистратор с AV выходом ;
• Возможно использование DVD USB привода;
• Подключение цифрового ТВ тюнера на 2/4 ТВ антенны. Формат DVB-T2 с сенсорным управлением.

Управление:

• Управление с сенсорного экрана;
• Управление кнопками на руле. На каждую кнопку до 3-х функций;
• Возможность обучения кнопок управления сенсорной панели (по 1 функции).

Интернет:

• Встроенный модуль Wi-Fi с выносной антенной (Вы можете использовать ваш смартфон, как точку доступа и не покупать модем с сим картой);
• Возможность подключения 3G/4G Wi-Fi модема или 3G/4G Wi-Fi роутера.

Bluetooth:

• Обновленный модуль версии V4.0;
• Bluetooth Data для передачи данных. До 8 соединений одновременно. (OBD+TPMS+телефон могут работать одновременно с устройством);
• Bluetooth OBD и TPMS. Автомагнитола может работать с двумя и более каналами передачи данных одновременно через Bluetooth. (Необходима покупка соответствующих устройств и ПО для OS Android);
• Проигрывание музыки через BT (A2DP); Отображение mp3 тегов на экране автомагнитолы (A2DP);
• Выносная Bluetooth антенна для лучшего приема;
• Раздельная регулировка чувствительности микрофона;
• Раздельная регулировка уровня громкости при разговоре;
• Встроенный микрофон используется для голосового управления в системе Android и громкой связи;
• Выносной микрофон 3,5 мм . Jack mono используется для громкой связи ( ОПЦИОНАЛЬНО!).

Управление:

• Управление с сенсорного экрана;
• Управление кнопками на руле. На каждую кнопку можно запрограммировать до трех функций (доступно в том случае, если кнопки на руле программируются резистивным способом, т.е. управление не по can шине).
• Возможность обучения кнопок управления сенсорной панели (по 1 функции).

Подсветка кнопок:

Прочее:

• Голосовой поиск работает в браузере, а также в других программах, для которых предусмотрена данная функция;
• Русская телефонная книга. Корректный поиск номера и отображение. Поддержка сторонних приложений из Google Play. Синхронизация контактов google;
• Есть возможность подключения видеорегистратора ( Wi-Fi регистратор или видеорегистратор с видеовыходом );
• Полноценная работа Google Play (Требуется регистрация, корректные дата и время в автомагнитоле);
• Голосовые подсказки;
• Рут права установлены в официальной прошивке в базе!

Гарантия:

• Гарантия на продукцию 12 месяцев со дня продажи при наличии правильно заполненного гарантийного талона;
• Послегарантийное обслуживание.

Комплект поставки:

• Штатное головное устройство 2 DIN;
• Колодка проводов для KIA;
• GPS антенна;
• Полезное ПО (на SD-карте 4Gb или встроенной памяти ГУ);
• Инструкция Redpower по использованию с гарантийным талоном на последней странице;
• Оригинальная брендовая упаковка;
• Внешняя Wi-Fi антенна.

Особенности установки:

• Поддержка всех штатных функций.
• Поддержка кругового обзора.
• Нужна доработка штатных кронштейнов (рассверливать отверстия для подгонки по месту).
• В зависимости от модели и комплектации автомобиля возможны особенности установки.

Аудио-выход	RCA (4-канальный линейный выход). Сигнал низкоуровневый, предназначен для подачи на усилитель. (Сигнал аналоговый), RCA отдельный выход на SUB, Оптический выход аналоговый сигнал. Подключение сторонних усилителей с оптическим входом Toslink., Оптический выход цифровой сигнал. Передача сигнала со всех источников (Android, Bluetooth, Радио, TV) непосредственно на оптику по цифровой по шине I2S 24Bit. Все настройки звука непосредственно на процессоре.
Состав комплекта	Головное устройство, Силовой кабель для подключения к проводке автомобиля, Жгут «тюльпанов» для усилителя , сабвуфера, AUX и камеры заднего вида, Внешний микрофон для громкой связи, GPS+ГЛОНАСС антенна для навигации, Инструкция, Оригинальная брендовая упаковка
Усилитель звука	лучший Hi-Fi MOSFET TDA7850 4х50Вт
Видеоразъемы	Линейный видео-вход RCA(тюльпан) для подключения передней камеры, цифрового ТВ-тюнера, видео-регистратора. Включать видео-вход можно иконкой на главном экране или назначить на кнопку магнитолы или руля., Линейный видео-выход RCA(тюльпан, дублирует изображение с экрана ГУ) для внешних мониторов.
Подсветка кнопок	Под штатную
Сенсор	Емкостной мультитач (под палец)
DVD-привод	Нет
Видеовход для фронтальной камеры	Да, Включать видео-вход можно иконкой на главном экране или назначить на кнопку магнитолы или руля.
Управление работой магнитолы	Подключение к кнопкам мульти-руля, Авто-включение и выключение от сигнала зажигания (ACC)
Диагональ экрана	7 дюйм
Навигация	GPS, GLONASS, Точность координат до 3 метров, антенна в комплекте. Поддержка навигации с пробками, голосовым набором маршрута и онлайн обновляемыми картами. С Google Play Market можно легко установить: Яндекс Навигатор (бесплатно), Навител, Ситигид, Прогород и др. Возм
Разработка меню	Собственный фирменный софт, максимально адаптированный под РФ
Графический процессор	Mali-400MP
Видеовход для камеры заднего хода	Да
Голосовое управление	Голосовой помощник. Фирменное приложение для управления функциями магнитолы голосом. Это безопасный и удобный режим пользования функционалом магнитолы. Например, можно легко позвонить контакту из записной книжки, запустить навигацию и проложить маршрут, запустить видео или музыку
Операционная система	Android 7.1
Микрофон	Встроенный (для голосового управления), Выносной (для громкой связи) (опция), Раздельная регулировка чувствительности микрофона, Раздельная регулировка уровня громкости при разговоре
WiFi	WIFI 150 Mbit встроенный модуль, Выносная WiFi антенна
Экран	IPS матрица 6/7 поколения. Широчайшие углы обзора 178 градусов, правильные цвета без искажений, лучшая картинка
Звуковой процессор	Встроенный DSP, цифровой
Радио	УКВ / AM / FM, поддержка RDS, сохранение и переименование до 30 станций
Поддержка акустики 2 Ом	Да
Радиотюнер	премиум PHILIPS NXP6686 (TEF6686)
Bluetooth	Встроенный модуль громкой связи (Bluetooth), для Hands-Free, русская телефонная книга с поиском, Поддержка беспроводного OBD2 адаптера для: считывания ошибок, отображения датчиков двигателя, расхода топлива и другой бортовой информации.
Видео-форматы	ОНЛАЙН ТВ, ВИДЕО: Full HD 1080p любых форматов: AVI (DivX, Xvid, Mpeg4, h.264), MKV, WMV, FLV, WebM и другие (рекомендуем бесплатный «MX видео плеер»)
Встроенная память	32 ГБ
Разрешение экрана	HD 1024 х 600
Оперативная память	2 ГБ
Эквалайзер	Временные задержки, 10 полосный эквалайзер на каждый канал, Фильтры среза ВЧ и НЧ для каждого канала
Интерфейсы	USB2.0 OTG HOST разъем сзади
Класс магнитолы	Премиум
Процессор	Базовый 4-ЯДРА Cortex A9 с частотой 4х1,6 GHz

Особенности установки:

• Рекомендуется посмотреть видеоурок по установке.
• Лучшее решение на рынке т.к. экран находится сверху и сохраняется штатный БК 100%
• В зависимости от модели и комплектации автомобиля возможны особенности установки.
