Многорычажная подвеска мазда 6

Общие сведения о подвеске автомобиля

Передняя и задняя подвески разработаны специально для автомобиля Mazda 6 (GG) и имеют некоторые особенности.

Передняя подвеска – на двойных поперечных рычагах, нижний рычаг оснащен двумя плавающими шарнирами.

Задняя подвеска – многорычажная типа E.

Минимизировано смещение шкворня относительно центра колеса передней подвески. Передний верхний рычаг и оба нижних рычага оснащены шаровыми шарнирами с низким коэффициентом трения. Ширина колеи увеличена на 50 мм по сравнению с предшествующей моделью. Это эквивалентно понижению центра тяжести автомобиля на 20 мм. В результате устойчивость управления при движении на повороте улучшилась.

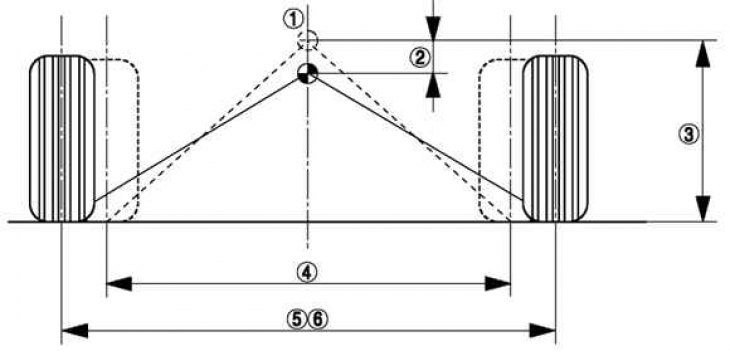

Рис. 4.1. Особенности платформы автомобиля: 1 – центр тяжести; 2 – уменьшен на 20 мм; 3 – высота; 4 – ширина колеи (626); 5 – ширина колеи (Mazda 6); 6 – увеличена на +50 мм

Ось вращения установлена немного наискось. Передний амортизатор оборудован пружиной хода отбоя. Для амортизатора используется отдельная опора. чтобы увеличить жесткость конструкции, установлены передняя поперечина и усилитель для регулировки развала задних колес. Поперечная тяга и нижний рычаг имеют специальный кулачок и стяжную муфту (рис. 4.1).

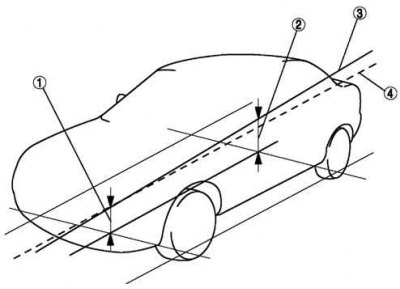

Рис. 4.2. Установка высоты центра крена автомобиля: 1 – высота переднего центра крена; 2 – высота заднего центра крена; 3 – ось вращения; 4 – продолжение линии (параллельна основанию) от высоты переднего центра крена

Геометрия платформы позволяет разместить ось рыскания (невидимая вертикальная ось, относительно которой транспортное средство реагирует на управляющее действие водителя) в центре транспортного средства. Высота переднего центра крена меньше, чем заднего центра крена. Управление при прямолинейном движении улучшается за счет установки оси вращения под небольшим углом (рис. 4.2).

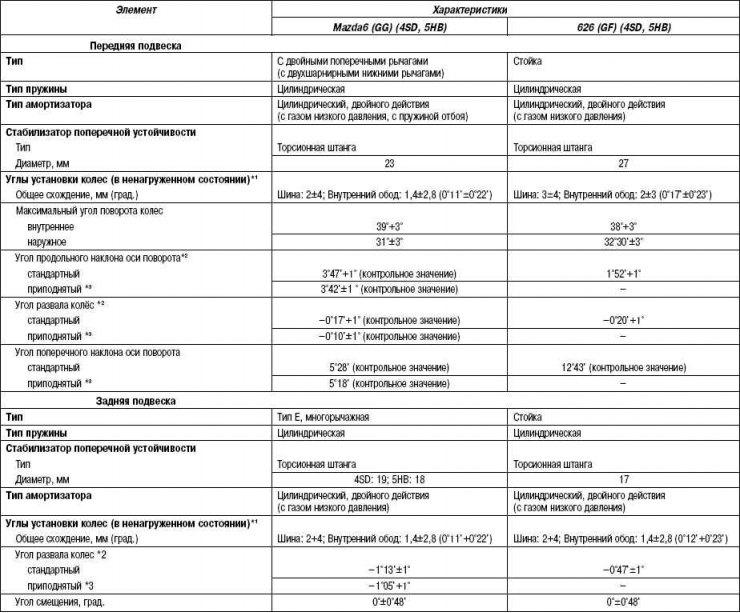

Таблица 4.1. Технические характеристики передней и задней подвесок

*1 Охлаждающая жидкость двигателя и моторное масло – на указанном уровне. Топливный бак полностью заправлен. Запасное колесо, домкрат и инструмент находятся на штатных местах.
*2 Разность между левым и правым колесами не должна превысить 1°30′.
*3 Расстояние между центром колеса и краем крыла следующее:
— перед – 402 мм.
— зад – 392 мм.

Источник статьи: http://www.mazbook.ru/Mazda6/GG/chassis/suspension/obschie-svedeniya-o-podveske-avtomobilya

ЗАДНЯЯ ПОДВЕСКА

Мазда 6 (2008+). ЗАДНЯЯ ПОДВЕСКА

Задняя подвеска автомобилей Mazda 6 (рис. 7.4) независимая, многорычажно-пружинная (по три поперечных и одному

продольному рычагу с каждой стороны), с амортизаторами и стабилизатором поперечной устойчивости.

Угол развала задних колес задан конструктивно и в эксплуатации не регулируется. По углу развала можно лишь контролировать состояние задней подвески (см. «Проверка и регулировка углов установки колес», с. 189). Схождение задних колес регулируют болтами крепления заднего нижнего рычага, выполненными за одно целое с эксцентриками.

Рис. 7.4. Задняя подвеска: 1 — поперечина задней подвески; 2 — штанга стабилизатора поперечной устойчивости; 3 — стойка стабилизатора поперечной устойчивости; 4 — пружина задней подвески; 5 — амортизатор задней подвески; б — верхний рычаг задней подвески; 7 — тормозной механизм задних колес; 8 — кулак задней подвески; 9 — задний нижний рычаг задней подвески; 10 — передний нижний рычаг задней подвески; 11 — продольный рычаг задней подвески

Рис. 7.5. Расположение элементов задней подвески на автомобиле: 1 — задний нижний рычаг задней подвески; 2 — пружина; 3 — штанга стабилизатора поперечной устойчивости; 4 — подушка штанги стабилизатора; 5 — скоба крепления штанги стабилизатора; 6 — верхний рычаг задней подвески; 7 — передний нижний рычаг задней подвески; 8 — продольный рычаг задней подвески; 9 — амортизатор; 10 — кулак задней подвески; 11 — стойка стабилизатора

Мазда 6 (2008+). ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЗАДНЕЙ ПОДВЕСКИ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Шум и стуки в подвеске при движении автомобиля

Ослабление крепления амортизатора

Затяните болты крепления амортизатора

Износ сайлентблоков рычагов подвески

Замените сайлентблоки или рычаги

Осадка или поломка пружины

Выход из строя подшипника ступицы колеса

Увод автомобиля от прямолинейного движения

Неодинаковое давление воздуха в шинах

Установите нормальное давление в шинах

Нарушен угол развала

Устраните причину нарушения угла развала и отрегулируйте углы установки задних колес

Шины колес имеют разный износ или рисунок протектора

Осадка или поломка одной из пружин

Деформация продольных рычагов

Замените продольные рычаги

Износ сайлентблоков продольных рычагов

Повышенный или неравномерный износ протектора шин

Давление воздуха в шинах не соответствует норме

Установите нормальное давление

Нарушены параметры установки колес

Устраните причины нарушения парамет­ров установки колес и отрегулируйте углы установки задних колес

Не допускайте перегрузки автомобиля

Нарушение балансировки колес

Видео по теме «Мазда 6 (2008+). ЗАДНЯЯ ПОДВЕСКА»

Mazda 6 замена задних сайлентблоков нижний поперечный рычаг. Ремонт автомобиля. Авто — ремонт

Лифт задней подвески Mazda 6 2006г.

Источник статьи: http://carmanuals.ru/mazda-6-s-2008-goda/zadnyaya-podveska?page=2

Передняя подвеска Мазда 6: Обзор технических решений

Передняя подвеска Мазда 6 GG – независимая, многорычажная, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами и стабилизатором поперечной устойчивости.
Она разработана специально для этой модели и имеет ряд особенностей.

Особенности конструкции

Передняя подвеска Мазда 6 с двумя поперечными рычагами с каждой стороны. Передний верхний рычаг и оба нижних рычага оснащены шаровыми шарнирами с низким коэффициентом трения.

Ширина колеи увеличена на 50 мм по сравнению с предшествующей моделью. Это эквивалентно понижению центра тяжести автомобиля на 20 мм. В результате устойчивость управления при движении на повороте улучшилась.

Основной элемент передней подвески — телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке установлены цилиндрическая пружина и верхняя опора с буфером сжатия, через которую передается нагрузка на кузов автомобиля. Амортизаторная стойка 3 соединена с нижним рычагом 8 передней подвески опорой 9 амортизаторной стойки. Поворотный кулак 1 соединен с нижним рычагом 8

кронштейном 12, а с верхним рычагом 2 шаровой опорой. Нижний рычаг 8 прикреплен к подрамнику 10 передней подвески с помощью сайлентблоков, а к растяжке 7 болтами (по два с левой и правой стороны). Растяжка нижнего рычага передней подвески крепится к подрамнику 10 передней подвески с помощью сайлентблока двумя болтами. Подрамник, в свою очередь, прикреплен к лонжеронам кузова болтами и гайками.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с подрамником 10 двумя скобами, а с опорой амортизатора 9 стойками стабилизатора 4.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Со временем возникает стук в передней подвеске. Источником, как правило, служат именно нижние рычаги, которые подлежат замене. При наличии определенных навыков, ремонт можно провести своими силами.
