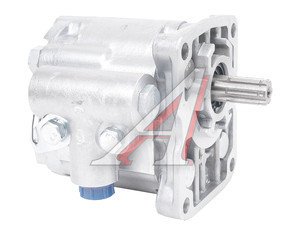

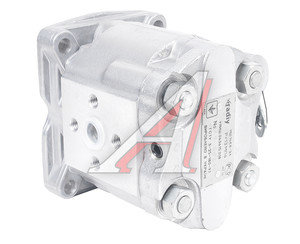

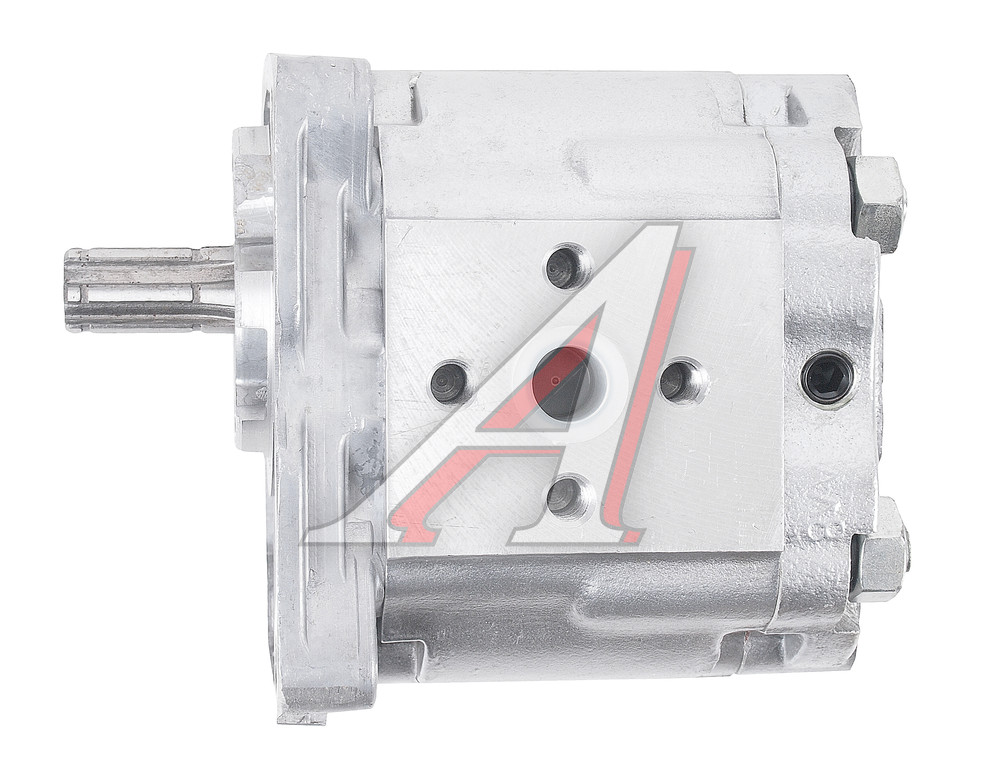

Насос гидроусилителя ГАЗ-3309 ЕВРО-3 шестеренчатый в сборе с клапаном (НПП РАДИЙ) (ОАО ГАЗ)
Артикул: НШ14КА-3Л 063615.018-01
Характеристики
Параметры
Территория отгрузки
Другие склады и магазины партнера
С этим товаром покупают
Техническая информация
Рычаг управлением подъема-опускания кузова (5-ти КПП) ГАЗ-3308(09)
Рычаг управлением подъема-опускания кузова (самосвал) (5-ти КПП) ГАЗ-3308(09)
Насос вакуумный ГАЗ-3306, 3309, 33081 (ОАО ГАЗ) №
Артикул: 33081-3548010-01
Характеристики
Параметры
Территория отгрузки
Другие склады и магазины партнера
С этим товаром покупают
Техническая информация

Насос вакуумный ГАЗ-3306, 3309, 33081 (ОАО ГАЗ) №

Артикул: 33081-3548010-01

Нефтекамск	1 шт.
Москва, Варшавское ш.	4 шт.
Люберцы, Мира ул.	3 шт.
Люберцы, Машково д.	1 шт.
Москва, Кетчерская ул.	2 шт.

Данные обновлены: 16.03.2021 в 21:50

Нефтекамск	1 шт.
Москва, Варшавское ш.	4 шт.
Люберцы, Мира ул.	3 шт.
Люберцы, Машково д.	1 шт.
Москва, Кетчерская ул.	2 шт.

Данные обновлены: 16.03.2021 в 21:50

Характеристики

Код для заказа	016487
Артикулы	33081-3548010
Каталожная группа	Механизмы управления, ..Тормоза
Ширина, м	0.11
Высота, м	0.11
Длина, м	0.15
Вес, кг	3.66

Параметры

Количество в упаковке	1
Срок, при поставке под заказ	120
Производитель	ГАЗ

Территория отгрузки

Другие склады и магазины партнера

Название точки	Наличие	Тип	Адрес	Контакты
Все склады

Терминал

+7 (343) 384-56-25
SashaFD@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

Марусино

+7 (495) 660-51-64 (доб. 7576 или 7585)
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

Терминал МШ3

С этим товаром покупают

На складах : 59 шт.

На складах : 1 шт.

На складах : 13 шт.

На складах : 6 шт.

На складах : 33 шт.

На складах : 191 шт.

На складах : 182 шт.

На складах : 16 шт.

На складах : 1114 шт.

Техническая информация

Насос вакуумный ГАЗ-3306 представляет собой специальный агрегат, используемый в системе управления тормозами. Благодаря использованию этого узла потребуются меньшие усилия при нажатии на педаль тормоза. Наличие вакуумного насоса в тормозной системе автомобиля обеспечит водителю эффективное управление тормозами и более комфортное и безопасное вождение.

Автомобиль нужно не только разогнать и поддержать его скорость, но и остановить — за это отвечает тормозная система. О том, что такое тормозная система автомобиля, какие она выполняет функции, какие виды тормозных систем бывают, как они устроены и работают, читайте в данной статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник статьи: http://www.autoopt.ru/catalog/016487-nasos_vakuumnyj_gaz_3306_3309_33081_oao_gaz_

Насос для подъема кузова газ 3309

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Компоненты гидросистемы самосвалов ГАЗ-САЗ-3507/35071

Гидравлическое подъемное устройство самосвалов ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/3309

Платформа самосвала опрокидывается с помощью гидравлического цилиндра. Принципиальная схема гидравлического опрокидывающего устройства показана на рис. 1.

Механизм опрокидывания самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/3309 обеспечивает подъем и опускание платформы, остановку ее в любом промежуточном положении, ограничение давления в гидросистеме не выше 115 — 120 кгс/см2.

Рис. 1 – Принципиальная схема гидравлического опрокидывающего устройства автомобиля-самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/3309

1 – маслобак; 2 – сливной сетчатый фильтр с предохранительным клапаном; 3- заливная горловина маслобака; 4 – толкатель клапана опускания платформы; 5 – гидроцилиндр; 6 – клапан опускания платформы; 7 – кран управления; 8 – предохранительный клапан крана управления; 9 – обратный клапан; 10 – насос шестеренный; 11- рычаг управления КОМ; 12 – коробка отбора мощности; 13 – шестерня заднего хода коробки передач автомобиля;
14 – рычаг управления КУ

Гидросистема самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/3309

Управление гидравлической системой самосвальной установки ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309 осуществляется двумя рычагами – рычагом 10 управления КОМ и рычагом 13 управления КУ (рис.2).

Они установлены в кабине водителя справа от рычага переключения передач. Рычаг управления КОМ имеет два положения: крайнее переднее «подъем» и крайнее заднее «нейтральное». Рычаг управления КУ также имеет два положения – крайнее переднее «нейтральное» и крайнее заднее «опускание».

Для опрокидывания платформы необходимо рычаг управления КОМ перевести в крайнее переднее положение (по ходу автомобиля) при включенном двигателе и выключенном сцеплении.

Рис.2 – Коробка отбора мощности с масляным насосом и краном управления самосвала ГАЗ-САЗ-3507/35071

1 – шаровая головка; 2 – коробка отбора мощности с насосом, краном и патрубками; 3- кронштейн рычагов; 4 – механизм привода толкателя КУ; 5 – болт или шпилька; 6 – шайба коническая; 7 – прокладка крышки люка; 8, 20, 21 – пальцы; 9 – пружина; 10 – рычаг управления КОМ; 11- планка; 12- палец; 13- рычаг привода КУ; 14 -болт 15, 16, 17 – шайбы; 18, 19 – шплинты.

После включения сцепления самосвала ГАЗ-САЗ-3507/35071 включается в работу коробка отбора мощности с масляным насосом, и масло из масляного бака начнет поступать по всасывающей магистрали в масляный насос, а оттуда под давлением по нагнетательной магистрали в гидроцилиндр. Под действием возрастающего давления масла плунжеры гидроцилиндра начнут выдвигаться, вызывая опрокидывание платформы.

Увеличение давления в гидросистеме после окончания рабочего хода гидроцилиндра, а также при перегрузке самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309 ограничивается предохранительным клапаном 15 КУ (рисунок 6), который, открываясь при давлении 115-120 кгс/см2, соединяет нагнетательную полость Н со сливной полостью С.

Для опускания платформы необходимо выключить сцепление, рычаг 10 (рисунок 2) управления КОМ перевести в крайнее заднее положение. При этом выключится насос. Рычаг 13 (рисунок 2) управления КУ перевести также в крайнее заднее положение.

При этом переместится толкатель 6 (рисунок 6), открыв клапан 1 опускания платформы самосвала ГАЗ-САЗ-3507/35071. В результате нагнетательная магистраль соединяется со сливной, а масло из гидроцилиндра под действием массы платформы будет поступать через фильтр в масляный бак.

При необходимости остановки пустой платформы в промежуточном положении, достаточно рычаг управления КУ перевести в крайнее переднее положение. При этом, благодаря наличию в КУ клапана 1 (рисунок 6) опускания платформы и обратного клапана 22 происходит запирание нагнетательной магистрали, что и вызывает прекращение опускания платформы.

Коробка отбора мощности с масляным насосом и краном управления самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

Коробка отбора мощности (КОМ) ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309 служит для передачи мощности от двигателя (через коробку передач) масляному насосу. Она крепится к картеру коробки передач с правой стороны при помощи болтов, шпилек и гаек с пружинными шайбами. Между фланцами КОМ и коробки передач устанавливается прокладка из паронита толщиной 0,8 мм.

Коробка отбора мощности (рис. 3) содержит картер 1 в котором на шариковых подшипников 3 и 12 размещаются ведущая шестерня 10 и ведомая шестерня 4, ось 9 ведущей шестерни и фиксирующее устройство, состоящее из стопорного шарика 14 и пружины 16.

Рис. 3 – Коробка отбора мощности 3507-01-4201010 ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

1 – картер коробки отбора мощности; 2, 11, 13 – стопорные кольца; 3, 12 – шарикоподшипники; 4 – шестерня ведомая; 5 – кольцо резиновое уплотнительное; 6 – шайба сальника; 7 – каркас сальника; 8 – сальник; 9 – ось ведущей шестерни; 10 – ведущая шестерня; 14 – стопорный шарик; 15 – заглушка; 16 – пружина стопорного шарика; 17 — прокладка; 18 – болт; 19 – шайба; 20 – крышка подшипника; 21 — упорное кольцо

На оси 9 ведущей шестерни двумя стопорными кольцами 13 зафиксированы шарикоподшипники 12, на которых свободно вращается ведущая шестерня 10, удерживаемая от боковых перемещений стопорным кольцом 11. Ведущая шестерня находится в постоянном зацеплении с шестерней заднего хода коробки передач автомобиля.

Для предотвращения утечки масла из картера 1 через отверстия под ось 9 ведущей шестерни с одной стороны ставятся резиновое кольцо 5, сальник 8 и запрессовывается каркас 7 сальника, с другой стороны отверстие закрыто заглушкой 15.

При помощи рычага 10 управления КОМ ГАЗ-САЗ-3507/35071 (рисунок 2), шарнирно соединенного с осью 9 ведущей шестерни (рисунок 3), ось 9 перемещается в расточках картера КОМ в осевом направлении и тем самым вводит в зацепление (или выводит из зацепления) ведущую шестерню 10 с ведомой шестерней 4.

В положении, показанном на рисунке 14, ведущая шестерня 10 не находится в зацеплении с ведомой шестерней 4 – привод выключен. Крайние положения оси 9 фиксируются стопорным шариком 14, который под действием пружины 16 входит в кольцевые канавки оси.

Масляный насос гидросистемы самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

Шестеренный насос НШ (рисунок 4) состоит из корпуса 1, крышки 2 и качающего узла, в который входят: ведомая 3 и ведущая 4 шестерни, две пары втулок 5 и 6, два компенсатора 7, две манжеты 8.

Стык корпуса с крышкой уплотняется резиновым уплотнительным кольцом круглого сечения. Крышка крепится к корпусу восемью болтами 10, под головки которых подкладываются пружинные шайбы 11.

Рис.4 — Масляный насос гидросистемы ГАЗ-САЗ-3507/35071

1 — корпус; 2 — крышка; 3 — шестерня ведомая; 4 — шестерня ведущая; 5, 6 — втулки; 7 — компенсатор; 8 — манжета; 9 — уплотнительное кольцо; 10, 11 — болт и шайба пружинная; 12 — манжета; 13 — стопорное кольцо; 14 -опорное кольцо

Для уменьшения внутренних перетечек масла в насосе гидросистемы самосвала ГАЗ-САЗ-3507/35071 через зазоры между торцевыми поверхностями шестерен и компенсаторов применено автоматическое регулирование величин зазоров по торцам шестерен, которое происходит за счет поджима компенсаторов к торцам шестерен маслом под давлением, поступающим со стороны нагнетания в полости Б.

Оба компенсатора являются «плавающими» (самоустанавливающимися), т.е. поджимаются к торцам шестерен самостоятельно, что обеспечивает равномерную приработку рабочих плоскостей компенсаторов. Масло, просочившееся через смазочные канавки втулок, поступает по каналу на дне корпуса и по каналам в крышке и ведомой шестерне в полости, соединенные с камерой всасывания.

Таким образом, все утечки масла попадают во всасывающую магистраль насоса. Приводной конец вала ведущей шестерни уплотнен резиновой армированной манжетой 12. Для предотвращения выдавливания манжеты 12 устанавливаются стопорное кольцо 13 и опорное кольцо 14.

При вращении пары шестерен масло поступает через выходное отверстие «Вход» в межзубовое пространство, а затем нагнетается через входное отверстие «Выход» в гидросистему самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309.

Масляной насос устанавливается в шлицевое отверстие ведомой шестерни и крепится к фланцу КОМ (рисунок 2 и 3). Между фланцами КОМ и масляного насоса установлена прокладка из паронита толщиной 0,8 мм. Всасывающая и нагнетательная полости масляного насоса сообщаются с полостями масляного бака и КУ.

Гидроцилиндр платформы самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

Для подъема платформы применяется телескопический гидроцилиндр с тремя выдвижными плунжерами. Устройство гидроцилиндра показано на рисунке 5.

Рисунок 17 – Гидроцилиндр 3507-01-8603010-01 самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

1 – верхняя опорная пята; 2, 3, 4 – плунжера; 5 – днище; 6 – рукав высокого давления; 7 – нижняя шаровая опора; 8 – корпус; 9– крышка опоры; 10 – верхняя шаровая опора; 11, 12, 13, 14– уплотнительные кольца; 15, 16, 17 – защитные кольца; 18, 19 – стопорные кольца; 20 – нижняя опорная пята

Подвод масла в гидроцилиндр самосвала ГАЗ-САЗ-3507/35071 производится через штуцер в днище. Для уплотнения плунжеров 2, 3, 4, корпуса 8 и днища 5 применяются круглые уплотнительные кольца 11, 12, 13, 14. Для защиты трущихся поверхностей плунжеров от попадания пыли и грязи в плунжерах установлены резиновые защитные кольца 15, 16, 17.

Для ограничения перемещения плунжеров вниз, в нижней части плунжеров установлены пружинные стопорные кольца 18, 19.

Гидроцилиндр имеет две шаровые головки, устанавливаемые в верхнюю 1 и нижнюю 20 опорные пяты и закрепляемые в них с помощью крышек 9 болтами и пружинными шайбами. Верхняя и нижняя опоры смазывается — при установке в случае ремонта или замены гидроцилиндра.

Кран управления, трубопроводы и масляный бак самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

Кран управления самосвала ГАЗ-САЗ-3507/35071 (рисунок 6) служит для управления подъемом и опусканием платформы. Кран управления представляет собой узел, объединяющий в себе три клапана: обратный клапан 22, клапан 1 опускания платформы и предохранительный клапан 15.

Обратный клапан 22 служит для предотвращения самопроизвольного опускания поднятой платформы при неработающем насосе. Клапан 1 опускания платформы предназначен для перепуска жидкости из гидроподъемника в масляный бак при опускании платформы.

Рисунок 16 – Кран управления самосвала ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309

1 – клапан опускания платформы; 2, 12, 16, 23 – уплотнительные кольца; 3 — шайба; 4 – каркас сальника; 5 – сальник; 6 – толкатель; 7 – контргайка; 8 – ползун предохранительного клапана; 9 –регулировочный винт; 10 – пломба; 11 – проволока; 13, 18, 19 – пружины; 14 – оправка предохранительного клапана; 15 – предохранительный клапан; 17 — пробка; 20 – оправка обратного клапана; 21 – седло обратного клапана; 22 – обратный клапан; 24 – оправка клапана опускания; 25 — корпус

Предохранительный клапан 15, отрегулированный на давление 115 – 120 кгс/см2, служит для разгрузки деталей и узлов опрокидывающего устройства и платформы при перегрузке свыше номинальной грузоподъемности. Уплотнения осуществляются резиновыми кольцами.

В качестве трубопроводов для подвода масла к узлам гидросистемы на самосвале ГАЗ-САЗ-3507/35071 на шасси ГАЗ-3307/ГАЗ-3309 применяются трубки и резиновые рукава высокого и низкого давления.

Рукав высокого давления представляет собой резиновый шланг по ГОСТ 6286-73 (внутренний диаметр — 12 мм, наружный диаметр — 25 мм), концы которого заделаны в металлическую арматуру.

Трубки высокого давления изготовлены из стальных труб с приваренными к ним наконечниками. Все рукава и трубки высокого давления соединяются между собой при помощи штуцерных соединений. Герметичность в штуцерных соединениях достигается затяжкой шаровой поверхности ниппеля в конус наконечника.

Трубки низкого давления гидросистемы самосвала ГАЗ-САЗ-3507/35071 изготовлены из стальных труб. Резиновые рукава низкого давления соединяются с трубками низкого давления при помощи ленточных хомутиков. Масляный бак 1 (рисунок 1) представляет собой штампованно-сварную конструкцию из тонколистовой стали.

В нижней части масляного бака имеются сливное отверстие, закрытое пробкой, и патрубок для присоединения трубопровода к насосу, а в верхней части — сливной масляный фильтр, прикрепленный к корпусу масляного бака болтами. Входной штуцер фильтра соединен со сливной полостью крана управления.

В сливном фильтре имеются фильтрующие элементы, состоящие из фильтрующих сеток, и предохранительный клапан, срабатывающий при давле-нии 3—5 кгс/см2, который пропускает масло в бак в случае засорения фильтрующих элементов.

При первой смене масла (после 1000 км пробега самосвала ГАЗ-САЗ-3507/35071), а в дальнейшем — при ТО-2 необходимо тщательно промывать фильтрующие элементы фильтра. В верхней части бака имеется заливная горловина для заливки масла с сетчатым фильтром. Горловина закрывается пластмассовой крышкой, выполненной за одно целое с маслоуказателем.

Маслоуказатель изготовлен в виде ступенчатого стержня, буртик которого служит указателем максимально допустимого, а торец — указателем минимально допустимого уровня жидкости. Не допускается превышение уровня масла выше максимального и уменьшение ниже минимального уровня.

Сообщение полости маслобака с атмосферой происходит через отверстие в горловине. Масляный бак 5 (рисунок 7) закреплен на кронштейнах к передней балке надрамного устройства.

Источник статьи: http://avtoremtech.ru/spectehnika_samosval_gaz_saz_3507_gidravlika.html

Каталог запчастей на ГАЗ-3309

Каталог запчастей на ГАЗ-3309 (3309):

В нашем каталоге представлены все запчасти используемые в ГАЗ-3309. Выберите необходимый вам узел. Для удобства поиска запчастей на ГАЗ-3309, можно воспользоваться быстрым фильтром.

Быстрый Фильтр по узлам:

Схемы запчастей и узлы представлены на сайте для справочных целей!
Мы продаем не все запчасти на ГАЗ-3309, представленные в этом списке, но многие из них.

Запчасти на Грузовые автомобили ГАЗ-3309

Горьковский автомобильный завод начал выпускать автомобиль ГАЗ-3309 с 1994 года. В своем составе имеет дизельный двигатель модели ГАЗ-5441: четырехтактный, 4-цилиндровый с воздушным охлаждением и турбонаддувом. ГАЗ-3309 широко используется при перевозке промышленных и сельскохозяйственных грузов по всем видам дорог. ГАЗ-3309 является двухосным грузовиком с приводом на заднюю ось, имеющий модификации грузовой платформы с тентом грузоподъемностью до 4,5 тонн и грузовой платформы без тента до 4,35 тонн. Грузовики оснащались как 4-цилиндровыми двигателями, так и 6-цилиндровыми двигателями в 150 л.с.

ГАЗ-4301 имеет однодисковое замкнутое сцепление сухого трения, механическую пятиступенчатую коробку передач; задней подвеской на продольных рессорах и гидравлическими амортизаторами. Тормозная система ГАЗ-4301: рабочая – двухконтурная, с гидравлическим приводом; стояночная – тормозные механизмы задних колес с механическим приводом. Грузовик имеет отапливаемую металлическую двухместную кабину с местами крепления ремней безопасности, а также механическую коробку отбора мощности и гидравлический насос.

Полная масса, кг: 7400 Масса перевозимого груза, кг: 3250 Масса снаряженного автомобиля, кг: 3250 Мощность двигателя при частоте вращения коленчатого нала 2200 мин, кВт (л. с.): 89 (116) Расход газа при скорости, л/100 км при 60 км/ч: 29,6 Рабочий объем двигателя, л: 4,15 Максимальная скорость, км/ч: 80 Грузоподъемность, кг: 3250

На сайте компании «Динамика 76» вы сможете купить запчасти ГАЗ-3309 в каталоге запчастей ГАЗ-3309. Наши специалисты проконсультируют вас и помогут выбрать необходимые запчасти ГАЗ-3309 для вашего автомобиля. Купив запчасти у «Динамики 76», вы гарантированно приобретете качественные запчасти для ГАЗ-3309.

Источник статьи: http://din76.ru/autocatalog/gruzovye_avtomobili/gaz/gaz_3309-81/
