Подвеска Nissan Primera 3 (P12)

Подвеска является связующим звеном между кузовом и колесами и предназначена для снижения динамических нагрузок, уменьшения колебаний кузова, смягчения ударов колес о неровности дороги, а также обеспечения устойчивости и плавности хода автомобиля. Информация актуальна для моделей 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Передняя подвеска — независимая с поперечной балкой, верхними и нижними рычагами, амортизационными стойками и стабилизатором поперечной устойчивости. Верхние поперечные рычаги соединяются с поворотными кулаками так называемыми третьими, соединительными или промежуточными рычагами и при движении автомобиля обеспечивают качание подвески и гасят вибрации. Нижняя часть поворотных кулаков соединяется шаровыми опорами с нижними рычагами подвески. Поворотные кулаки перемещаются вправо и влево поперечными рулевыми тягами, которые сообщают кулакам вращательное движение рулевого колеса. Чтобы уменьшить поперечный крен автомобиля, в особенности при совершении поворотов, на надрамнике устанавливается стабилизатор поперечной устойчивости.

Верхняя опора амортизационных стоек крепится к брызговикам, а нижняя — к промежуточным рычагам (см. иллюстрацию 1.0).

Внимание! Сварочные и рихтовочные работы на элементах подвески передних колес не допускаются. Поврежденные детали подлежат обязательной замене на новые. При проведении ремонтных работ самоконтрящиеся гайки, а также заржавевшие болты и гайки всегда заменяйте на новые. Самоконтрящиеся гайки, как правило, можно распознать по пластмассовому кольцу на резьбе. У самоконтрящихся болтов резьба имеет защитное покрытие.

Задняя подвеска состоит из поперечной балки (соединителя), к которой крепятся два продольных рычага, на передних торцах которых находятся опорные кронштейны с сайлент-блоками. Кронштейны крепятся к лонжеронам кузова болтами. На торцах поперечной балки имеются фланцы, к которым крепятся оси задних колес вместе со щитами тормозных механизмов. Колебания кузова гасятся за счет амортизационных стоек, нижние опоры которых крепятся к поперечной балке. К поперечной балке крепится поперечный рычаг (см. иллюстрацию 1.0а).

Внимание! Сварочные и рихтовочные работы на деталях задней подвески не допускаются. При проведении ремонтных работ самоконтрящиеся, а также заржавевшие болты и гайки всегда меняйте на новые.

Основными элементами рулевого управления являются рулевой механизм, рулевое колесо, рулевой вал, поперечные рулевые тяги. Рулевое колесо закреплено на рулевом валу, который передает движения рулевого колеса через рулевой механизм и рулевые тяги на колеса.

Оптимальные ходовые качества и минимальный износ шин достигаются только при правильной установке углов развала и схождения колес. Если имеет место неправильный износ шин и автомобиль неустойчив надороге, то следует без промедления обращаться в мастерскую для проверки и установки углов развала и схождения колес. Самостоятельная проверка и установка развала и схождения без специального оборудования невозможны.

Источник статьи: http://carpod.ru/podveska-nissan-primera-p12-s-2002-gg-193.htm

Подвеска Nissan Primera 3 (P12)

Подвеска является связующим звеном между кузовом и колесами и предназначена для снижения динамических нагрузок, уменьшения колебаний кузова, смягчения ударов колес о неровности дороги, а также обеспечения устойчивости и плавности хода автомобиля. Информация актуальна для моделей 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Передняя подвеска — независимая с поперечной балкой, верхними и нижними рычагами, амортизационными стойками и стабилизатором поперечной устойчивости. Верхние поперечные рычаги соединяются с поворотными кулаками так называемыми третьими, соединительными или промежуточными рычагами и при движении автомобиля обеспечивают качание подвески и гасят вибрации. Нижняя часть поворотных кулаков соединяется шаровыми опорами с нижними рычагами подвески. Поворотные кулаки перемещаются вправо и влево поперечными рулевыми тягами, которые сообщают кулакам вращательное движение рулевого колеса. Чтобы уменьшить поперечный крен автомобиля, в особенности при совершении поворотов, на надрамнике устанавливается стабилизатор поперечной устойчивости.

Верхняя опора амортизационных стоек крепится к брызговикам, а нижняя — к промежуточным рычагам (см. иллюстрацию 1.0).

Внимание! Сварочные и рихтовочные работы на элементах подвески передних колес не допускаются. Поврежденные детали подлежат обязательной замене на новые. При проведении ремонтных работ самоконтрящиеся гайки, а также заржавевшие болты и гайки всегда заменяйте на новые. Самоконтрящиеся гайки, как правило, можно распознать по пластмассовому кольцу на резьбе. У самоконтрящихся болтов резьба имеет защитное покрытие.

Задняя подвеска состоит из поперечной балки (соединителя), к которой крепятся два продольных рычага, на передних торцах которых находятся опорные кронштейны с сайлент-блоками. Кронштейны крепятся к лонжеронам кузова болтами. На торцах поперечной балки имеются фланцы, к которым крепятся оси задних колес вместе со щитами тормозных механизмов. Колебания кузова гасятся за счет амортизационных стоек, нижние опоры которых крепятся к поперечной балке. К поперечной балке крепится поперечный рычаг (см. иллюстрацию 1.0а).

Внимание! Сварочные и рихтовочные работы на деталях задней подвески не допускаются. При проведении ремонтных работ самоконтрящиеся, а также заржавевшие болты и гайки всегда меняйте на новые.

Основными элементами рулевого управления являются рулевой механизм, рулевое колесо, рулевой вал, поперечные рулевые тяги. Рулевое колесо закреплено на рулевом валу, который передает движения рулевого колеса через рулевой механизм и рулевые тяги на колеса.

Оптимальные ходовые качества и минимальный износ шин достигаются только при правильной установке углов развала и схождения колес. Если имеет место неправильный износ шин и автомобиль неустойчив надороге, то следует без промедления обращаться в мастерскую для проверки и установки углов развала и схождения колес. Самостоятельная проверка и установка развала и схождения без специального оборудования невозможны.

Источник статьи: http://carpod.ru/podveska-nissan-primera-p12-s-2002-gg-193.htm

Передняя подвеска

Передняя подвеска Nissan Primera

Ступица колеса и поворотный кулак

Вид разобранного поворотного кулака с подшипником ступицы и приводным валом

1 — стопорное кольцо, внешнее
2 — подшипник ступицы
3 — щиток
4 — поворотный кулак
5 — стопорное кольцо, внутреннее
6 — внутренний сальник
7 — приводной вал
8 — гайка, 100 — 120 Н- м
9 — палец колеса

10 — тормозной диск
11 — болт колеса, 100 — 120 Н- м
12 — шплинт
13 — фиксатор гайки
14 — гайка подшипника ступицы, 240 — 320 Н- м
15 — шайба
16 — ступица колеса
17 — внешний сальник
18 — промежуточная шайба

Снятие ступицы и поворотного кулака также рекомендуется, если требуется снять приводной вал, будь это для ремонта, снятия коробки передач или для других работ.

Порядок выполнения

Ослабьте гайки колеса и гайку приводного вала, когда автомобиль стоит на колесах. Установите переднюю сторону автомобиля на опоры и снимите колесо. Снимите суппорт тормоза. Для этого удалите оба показанных на иллюстрации ниже болта. Подвяжите суппорт тормоза отрезком проволоки к передней подвеске. Не допускайте провисания суппорта на шланге. Оба показанных стрелками болта удерживают суппорт тормоза. Выньте шплинт из корончатой гайки рулевой тяги, ослабьте гайку и отделить шарнир подходящим съемником от рычага рулевого управления (см. иллюстрацию ниже). Чтобы не повредить резьбу, можно навернуть перевернутую гайку на палец, чтобы она была вровень с ним. Отжимание шарового пальца рулевой тяги из рычага рулевой тяги с помощью специального съемника. Ослабьте гайку на верхней стороне поворотного кулака и выньте направляющий палец поворотного кулака из зацепления с верхним рычагом. Как можно убедиться, соединения отличаются от прежних моделей автомобилей Nissan. Нажмите весь поворотный кулак вниз, пока он не займет положение, показанное на иллюстрации ниже. Откинуть поворотный кулак в комплекте вниз и затем выбить хомут из ступицы. Навинтите гайку на приводной вал, пока наружная сторона будет вровень с валом и немного забейте вал легкосплавным молотком вовнутрь, чтобы ослабить его из подшипника ступицы. На нижней стороне поворотного кулака удалите гайку шарового шарнира на поперечном рычаге и отделить соединение шарового шарнира с помощью съемника. Изображенный на иллюстрации ниже съемник подходит и для шаровых опор подвески. Проверка уровня жидкости в компенсационном бачке сервоуправления 1 — теплая 2 — холодная Выньте поворотный кулак из передней подвески. Снимите тормозной диск. Если поворотный кулак требуется снять вместе с приводным валом, слейте трансмиссионное масло (выверните пробку и подставьте емкость). Выжмите приводные валы из коробки передач, как описано в Главе Сцепление и приводные валы для левого и правого валов, а также для ручной или автоматической коробки передач. Выньте ступицу, поворотный кулак и приводной вал из автомобиля или оставьте приводной вал в коробке передач и снимите поворотный кулак со ступицей с приводного вала.

Разборка и замена подшипника ступицы

Порядок выполнения

Полностью отвинтите гайку ступицы и выньте приводной вал из ступицы, если она еще установлена. Зажмите поворотный кулак в тисках и выбейте ступицу легкосплавным стержнем с обратной стороны. Если ступица выбивается из поворотного кулака, подшипник ступицы должен всегда заменяться. Внутренняя обойма подшипника остается на ступице и должна быть снята подходящим съемником. Удалите стопорное кольцо на внешней стороне поворотного кулака с помощью специальных щипцов. На обратной стороне выньте сальник с помощью отвертки и удалите второе стопорное кольцо. Засечки в стопорном кольце способствуют установке щипцов. Положите поворотный кулак под пресс и выпрессуйте подшипник ступицы снаружи внутрь. Для выпрессовки подшипника используйте отрезок трубы. Тщательно очистите все детали. Подшипники должны всегда заменяться вместе с обоймами, так как они прирабатываются друг к другу. Поворотный кулак можно проверить только с помощью магнитного прибора.

Сборка поворотного кулака

При установке подшипника ступицы и сборке поворотного кулака действуйте следующим образом:

Порядок выполнения

Тщательно очистите от смазки отверстие поворотного кулака и внешнюю сторону подшипника ступицы и вставьте внутреннее стопорное кольцо в паз поворотного кулака. Запрессуйте новый подшипник с наружной стороны в поворотный кулак, пока он не будет прилегать к стопорному кольцу. При этом прикладывайте силу к внешней обойме подшипника ступицы. Вставьте внешнее стопорное кольцо в паз. Проверьте, чтобы стопорное кольцо сидело безупречно по всей окружности. Смажьте рабочие кромки обоих сальником смазкой и забейте спереди и сзади в поворотный кулак, не повредив их при этом. Сотрите лишнюю смазку. Положите поворотный кулак на столик пресса и запрессуйте ступицу в подшипник и поворотный кулак. Обязательно следите, чтобы давление запрессовки не превышало 3 тонны. Теперь следует проверить преднатяг подшипника. Для этого положите поворотный кулак на столик пресса и увеличьте нагрузку на внешнюю сторону ступицы до 3.5 -5.0 тонн. Удерживая нагрузку несколько раз подвигайте поворотный кулак из стороны в сторону. Поворотный кулак должен без заедания проворачиваться, несмотря на нагрузку.

Установка поворотного кулака

Установка поворотного кулака с приводным валом осуществляется в обратной последовательности. Всегда устанавливать в конец приводного вала новое стопорное кольцо. Подробности по установке приводных валов даны в Главе Сцепление и приводные валы. При установке приводных валов в дифференциал хорошо выровняйте шлицевое соединение. После установки потяните за вал, чтобы проверить, что кольцо защелкнулось.

Следует соблюдать все приведенные в Спецификациях в начале Главы моменты затяжки. Затяните гайку приводного вала с усилием 240 — 320 Н- м, установите на гайку фиксатор и вставьте новый шплинт.

Видео про «Передняя подвеска» для Nissan Primera

Ремонт передних верхних рычагов Nissan Primera P10, P11
Nissan Primera p12 Как снять переднюю стойку_ Замена пыльника с отбойником
Стук передней подвески Ниссан. «Гараж №6»

Источник статьи: http://carmanuals.ru/nissan/nissan-primera/podveska-i-rulevoe-upravlenie/perednyaya-podveska/perednyaya-podveska

Nissan Primera Скромница › Logbook › Ремонт подвески

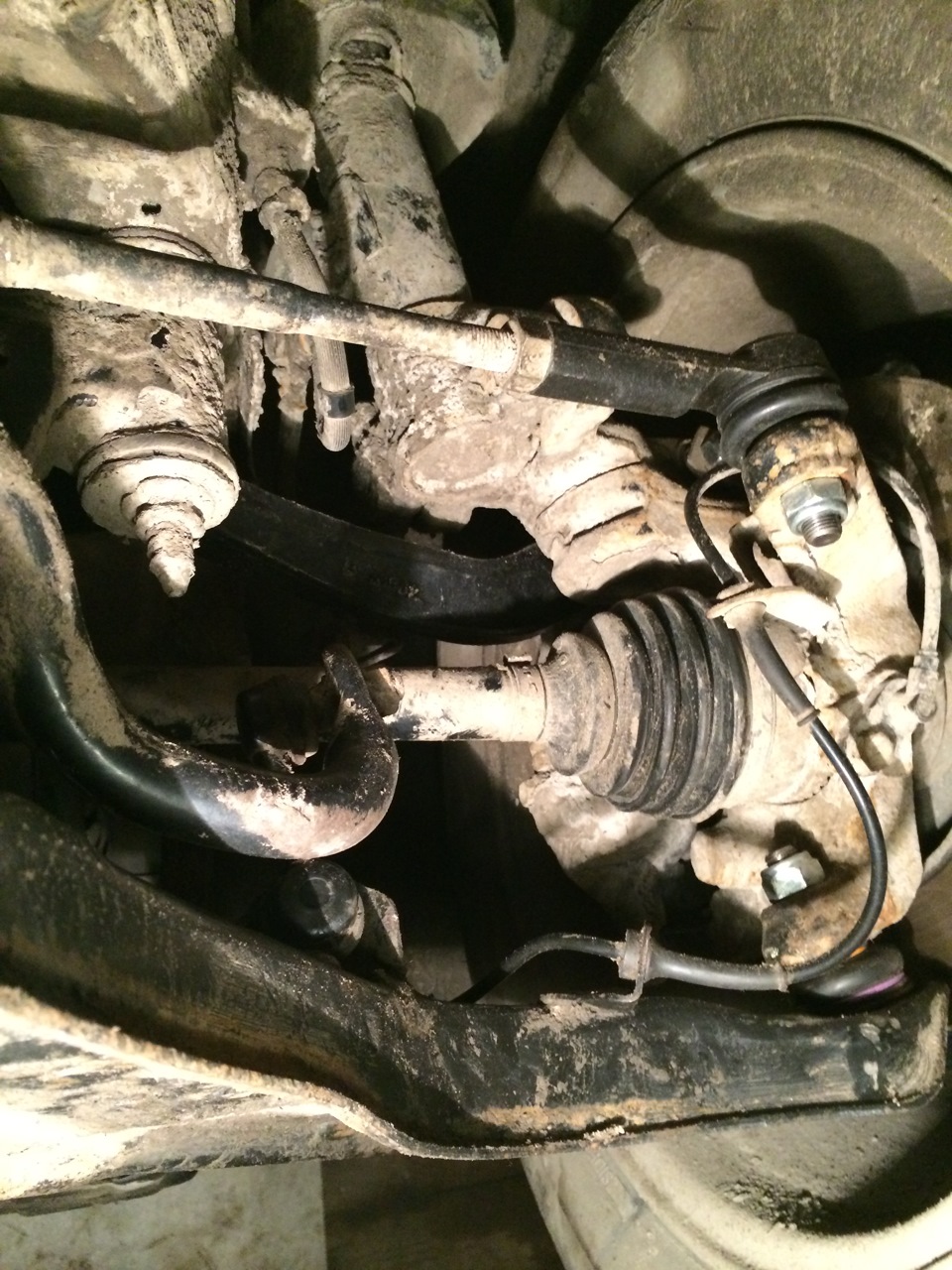

Всем привет. Ну вот и заменил я неисправные узлы подвески авто, а именно:
— Верхние рычаги
— Шаровые опоры
— Рулевые наконечники

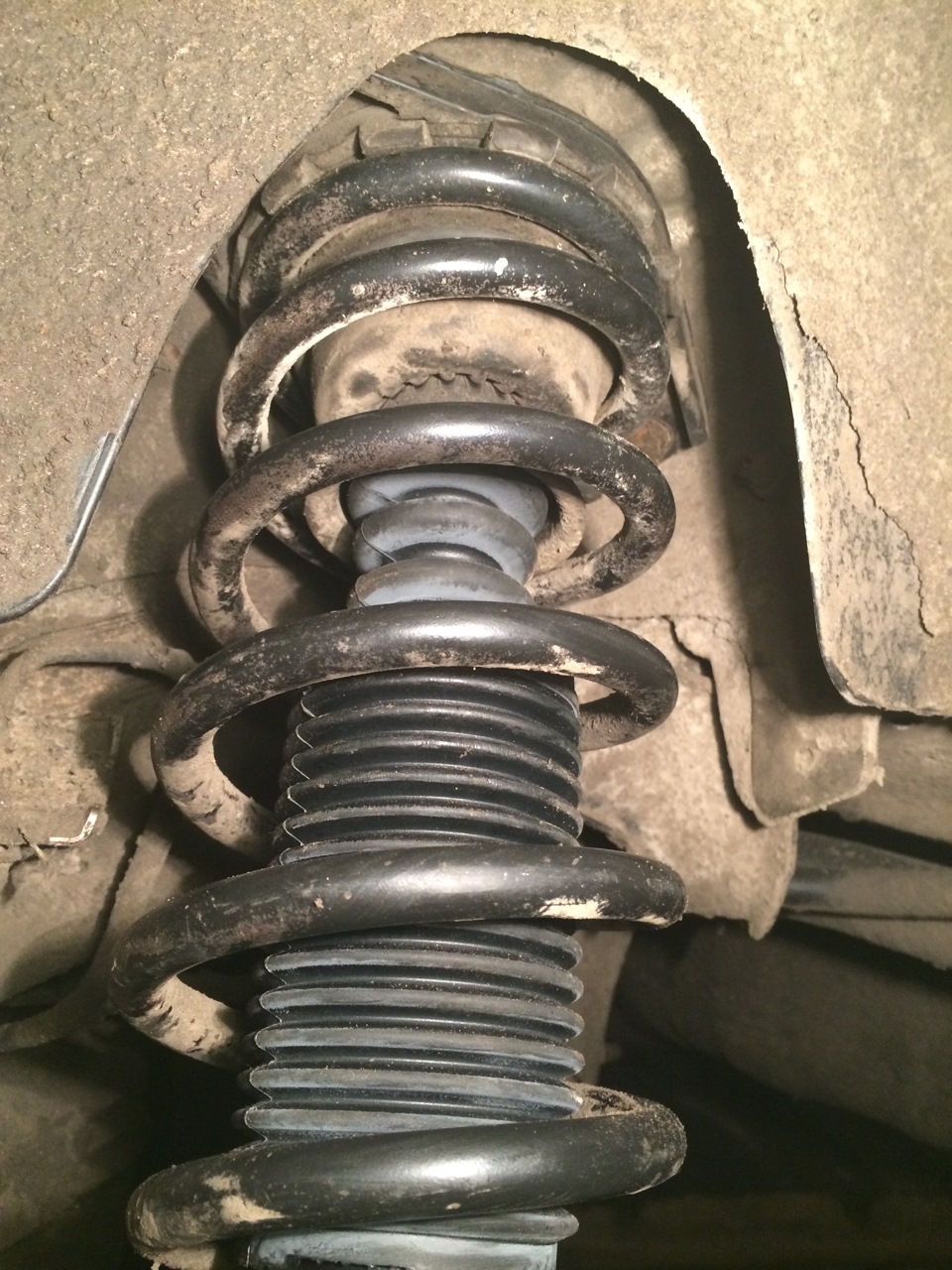

— Задние стойки и пыльники

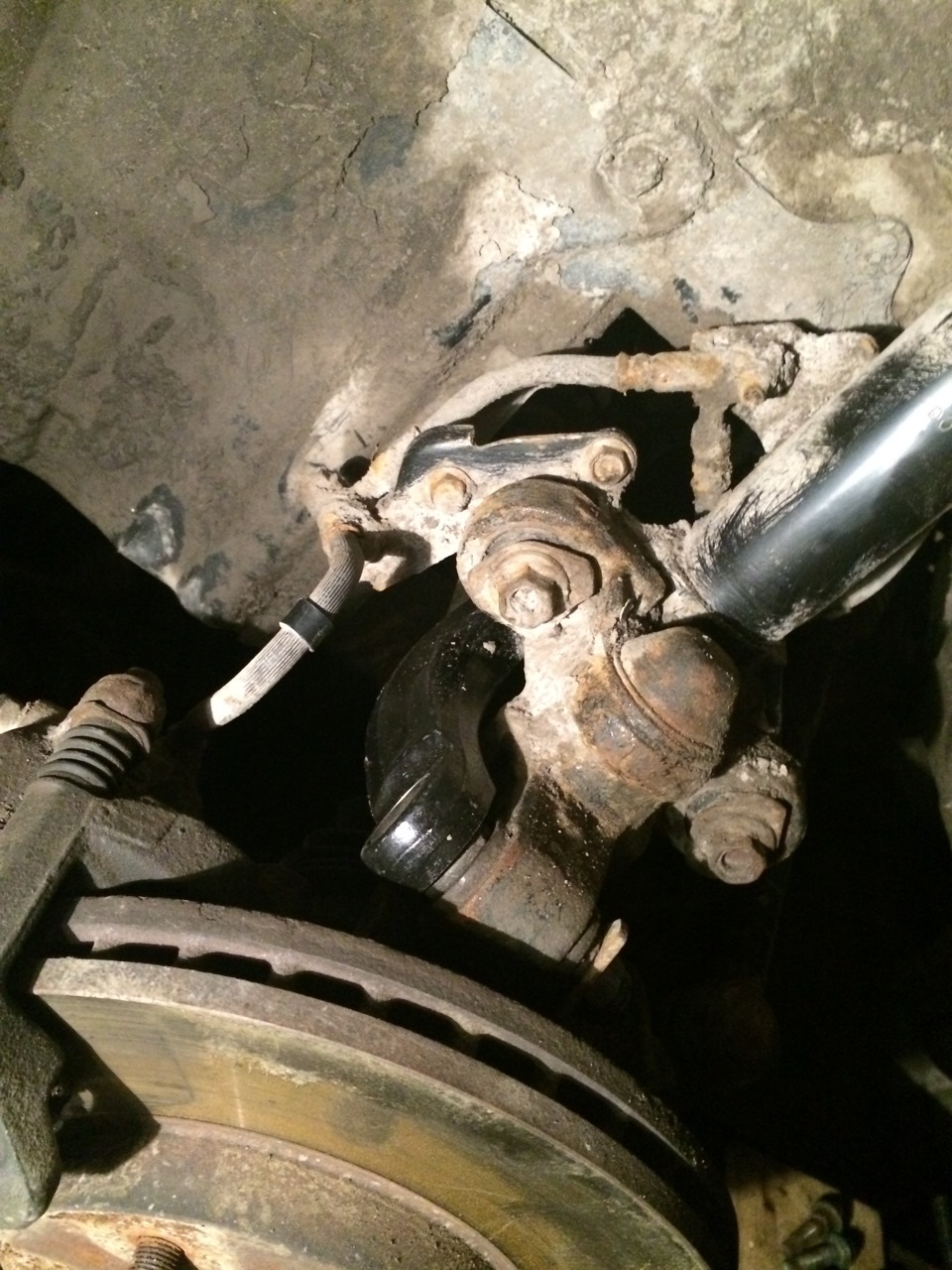

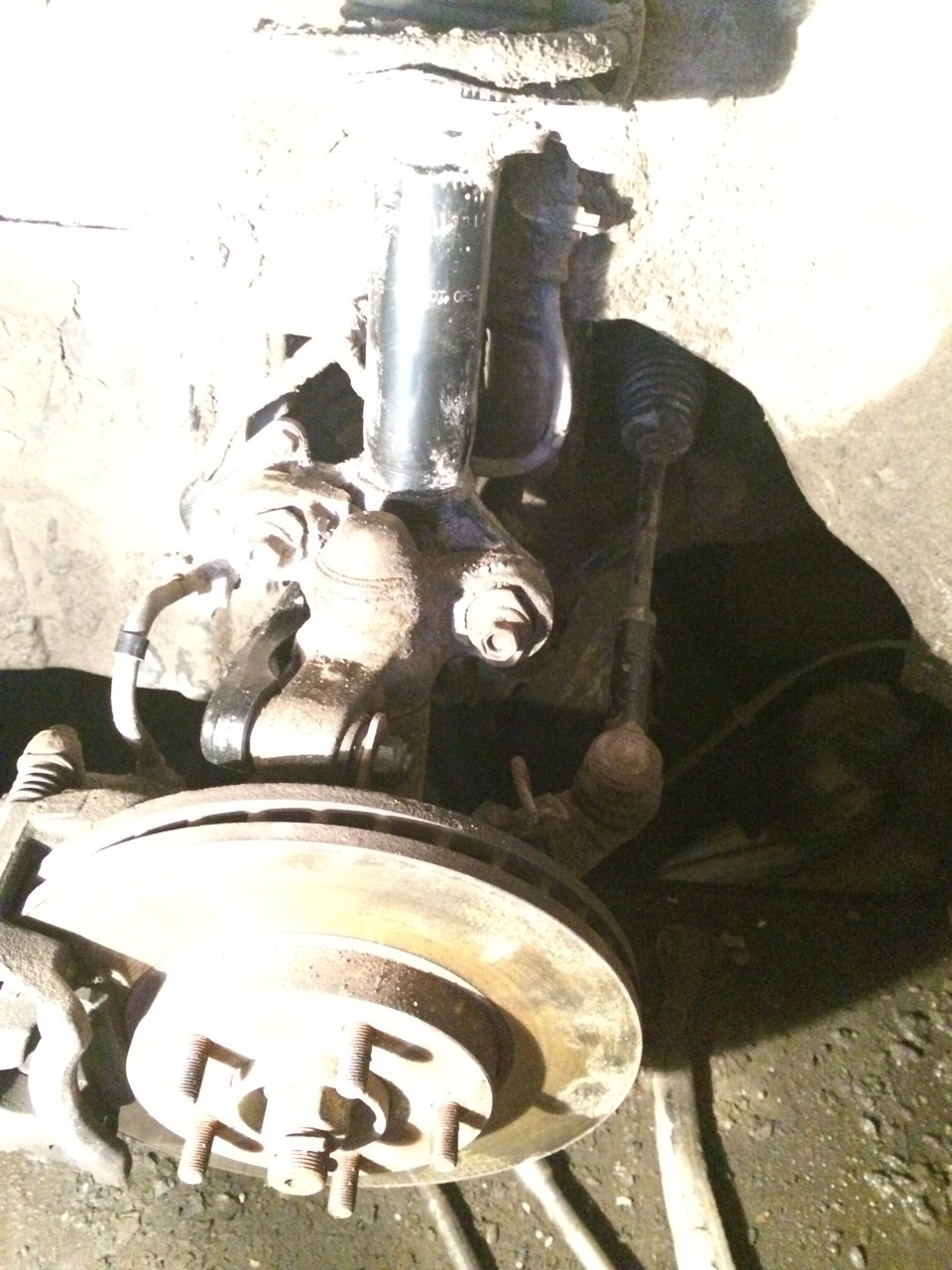

Взамен машинка ответила мне бесшумной работой подвески, все довольны, 2 дня проведенные в гараже прошли удачно. Откручивалось практически все легко, ничего намертво не приржавело. Верхние рычаги были в очень печальном состоянии, шаровая опора, которая крепится к кузову с водительской стороны развалилась после 3 удара кувалдочки. Шаровые из нижних рычагов выскочили на ура, Moog тоже встали «как родные». Стойки стабилизатора, на удивление, живее всех живых. В замене помогали батя и брат, за что им отдельное спасибо!

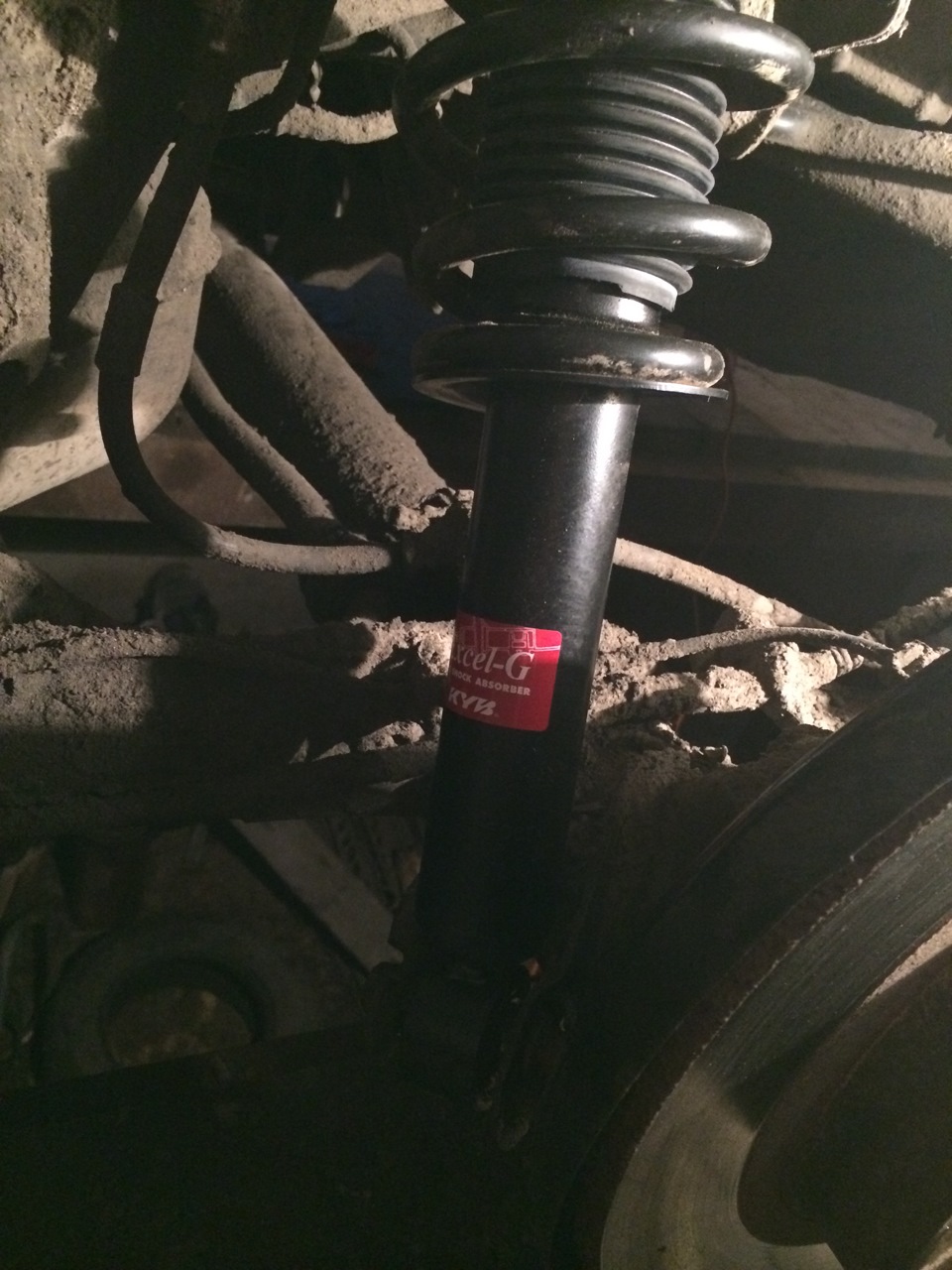

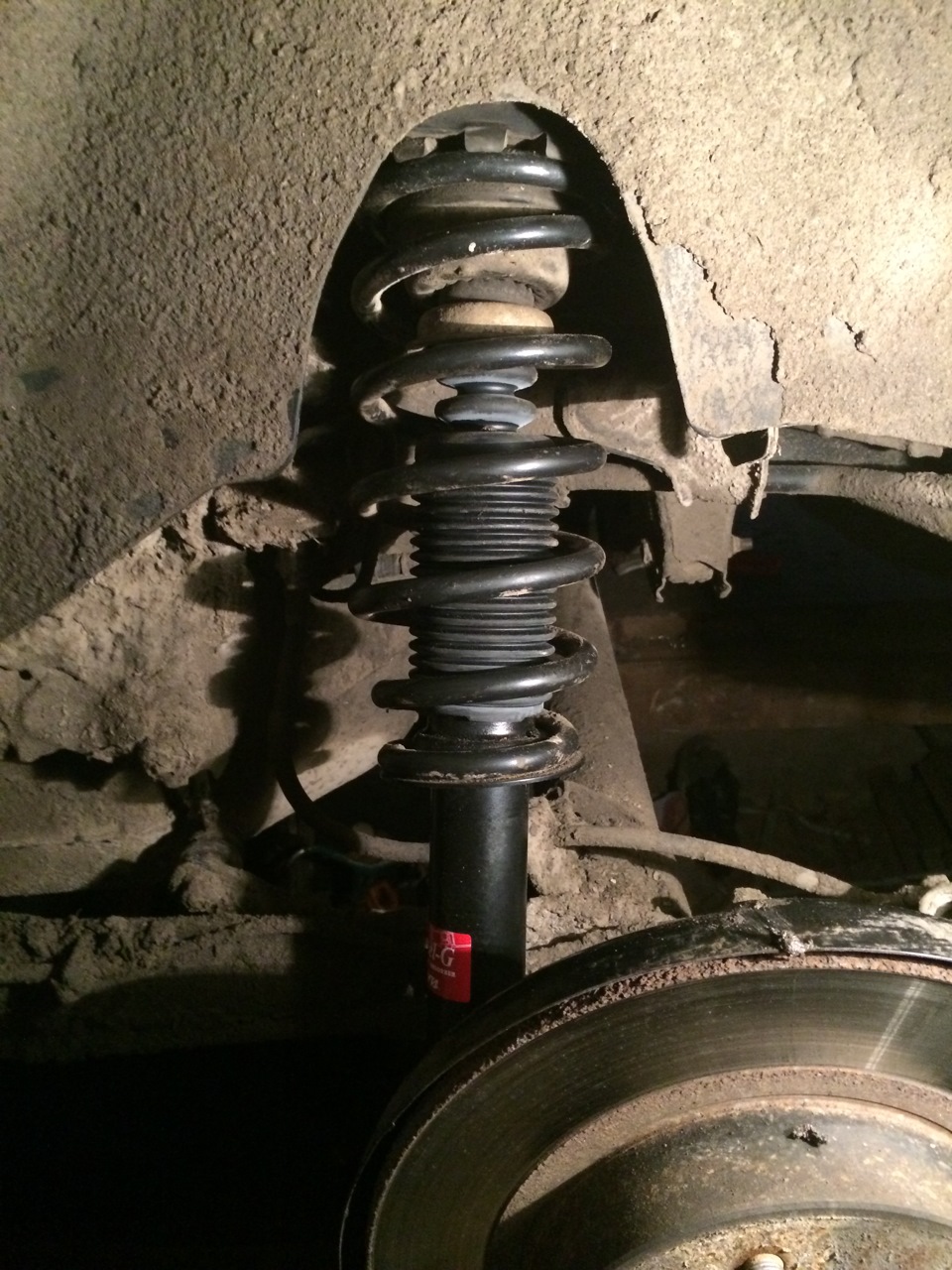

Стойки перед установкой необходимо прокачать, вообще все двухтрубные амортизаторы нужно прокачивать перед установкой. Описаний данной процедуры в интернете море, зацикливаться не будем.

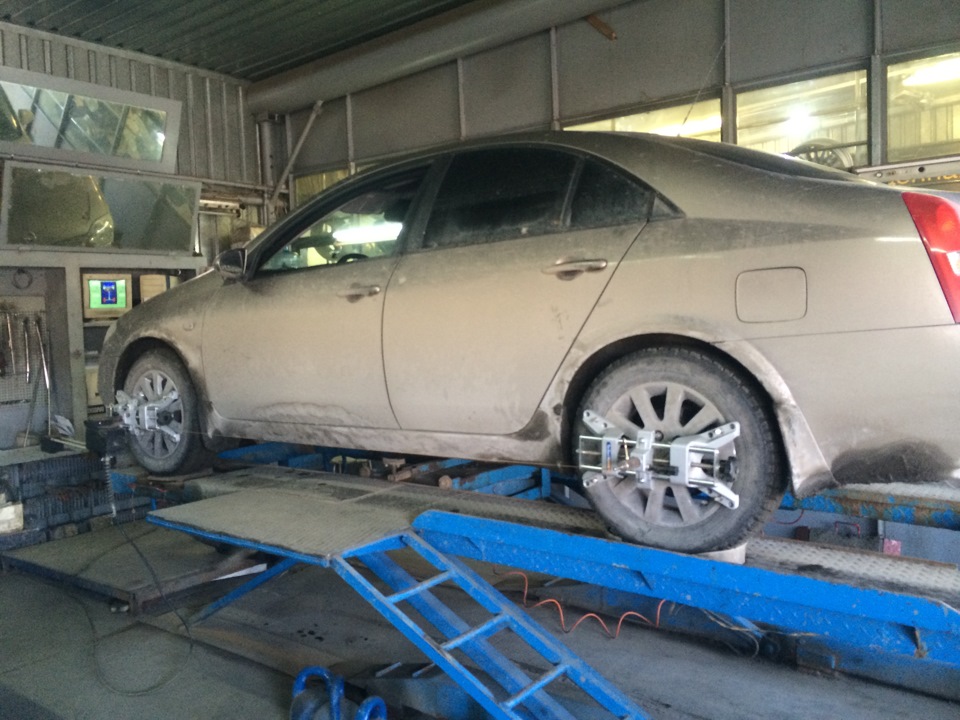

После замены элементов подвески рекомендуется провести процедуру регулировки сход-развала, для этого мы посетили Сервисный Центр. Цена гуманна для Кургана — 600р.

И конечно же решили проблему свиста печки. Для этого была снята нижняя часть корпуса печки с мотором, т.к. всю печку мы вытащить не смогли, а варварские способы не для нас))

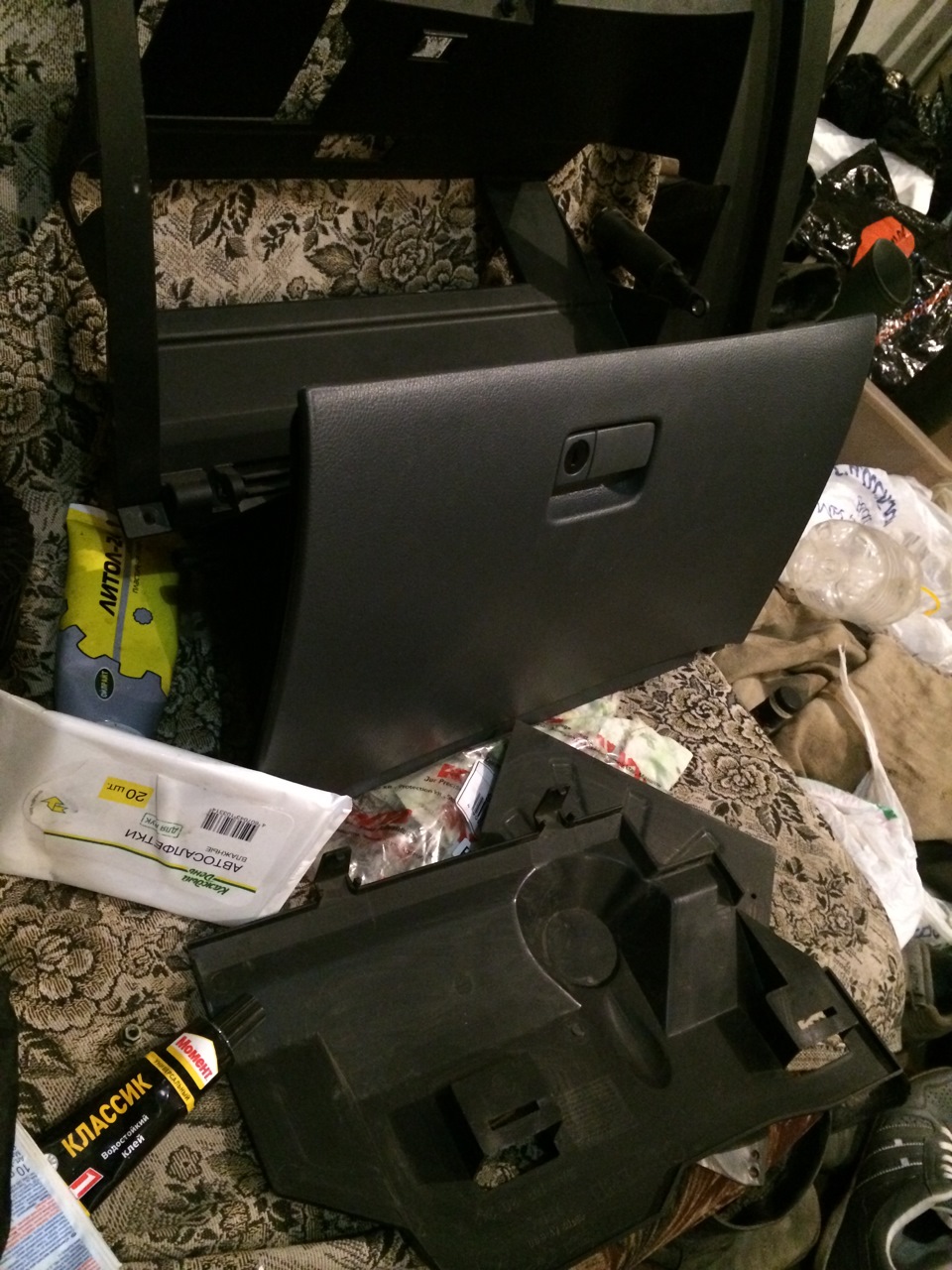

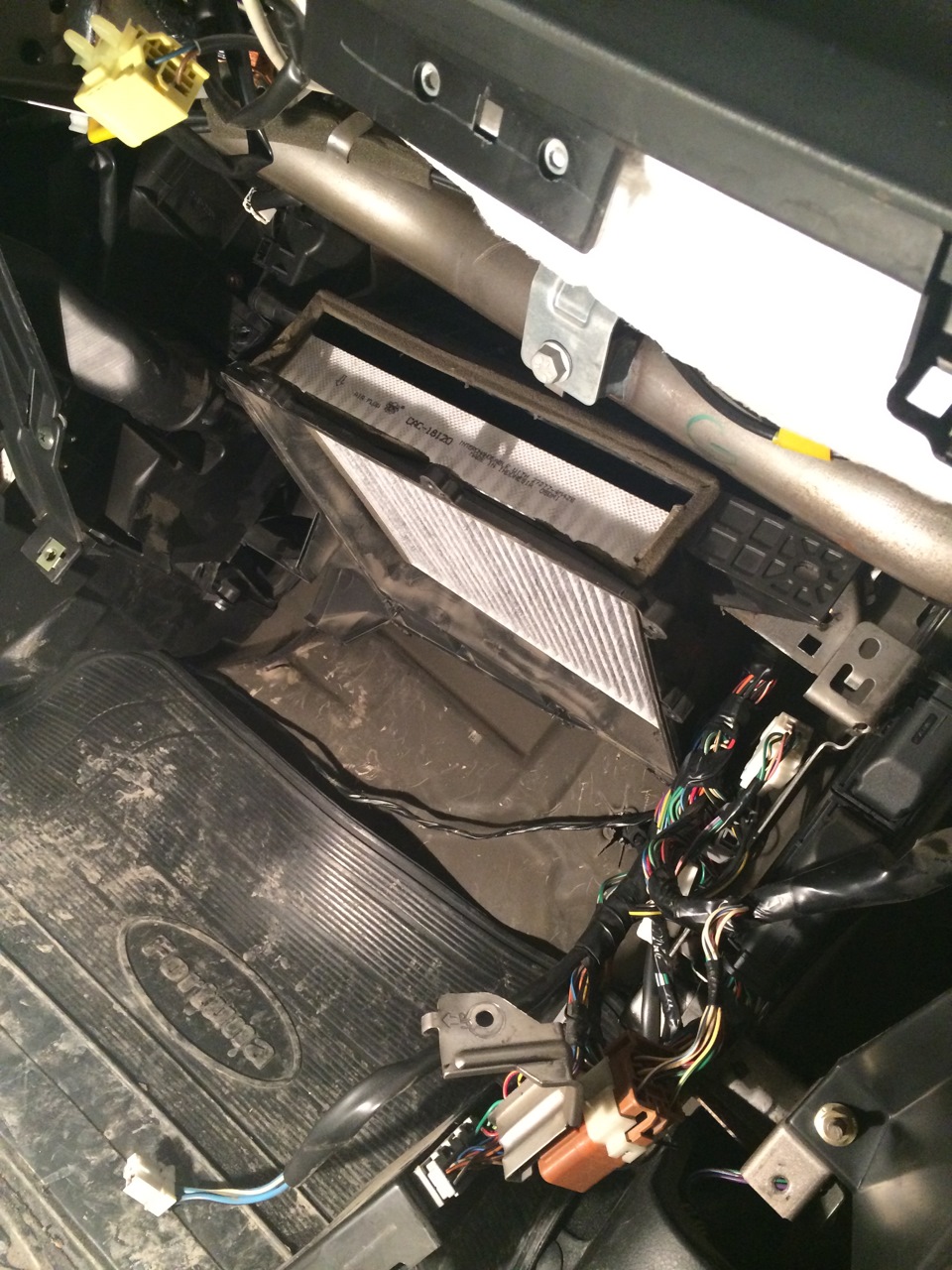

Снимаем бардачек и пластик под ним, отстегиваем штекера с мотора.

Затем откручиваем винты крепления нижней части печки, сразу предупреждаю, помимо видимых глазу болтов, сзади имеется один невидимый, на ощупь откручиваем задний болт, все остальные и снимаем нижнюю часть печки с мотором.

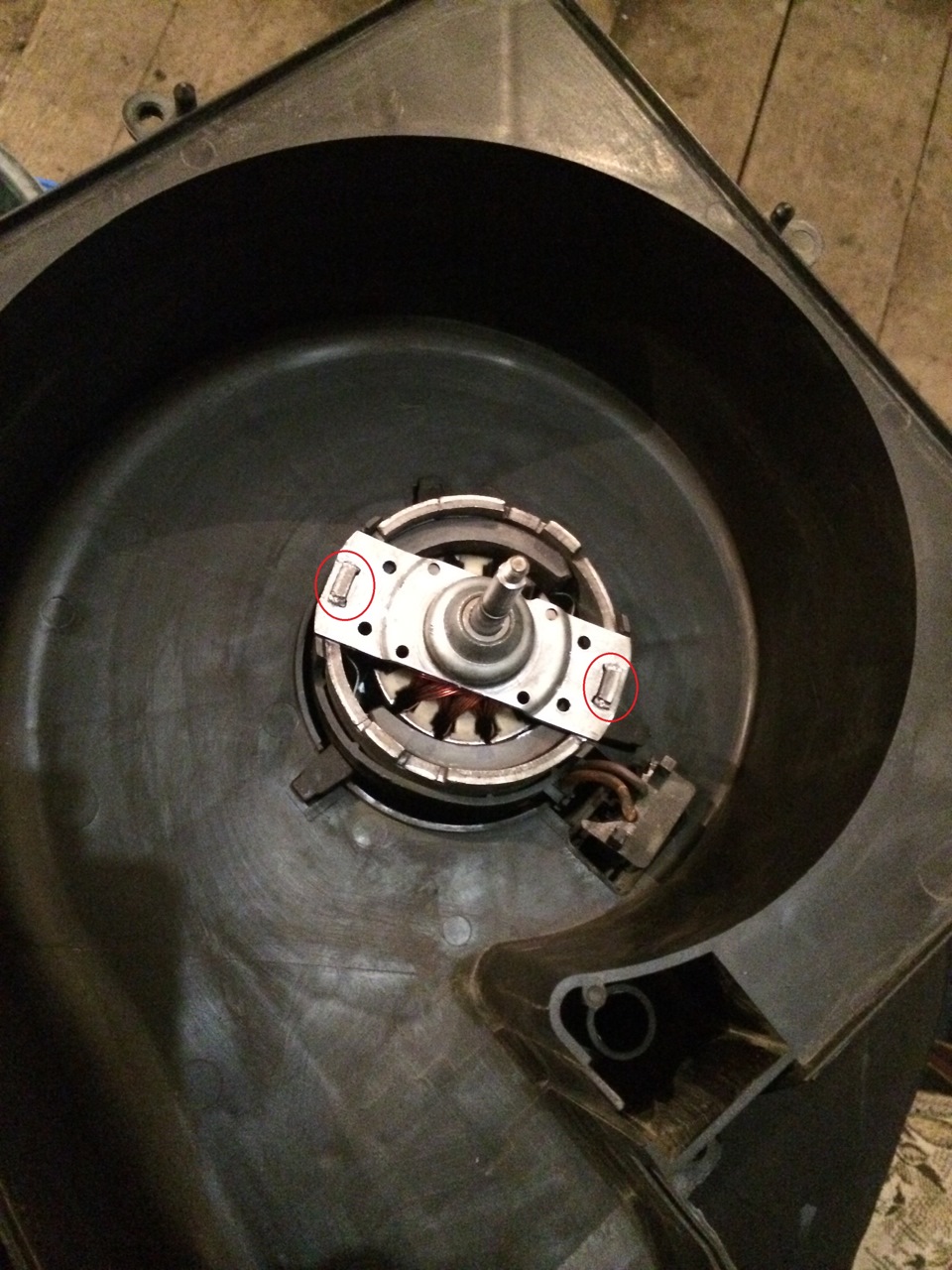

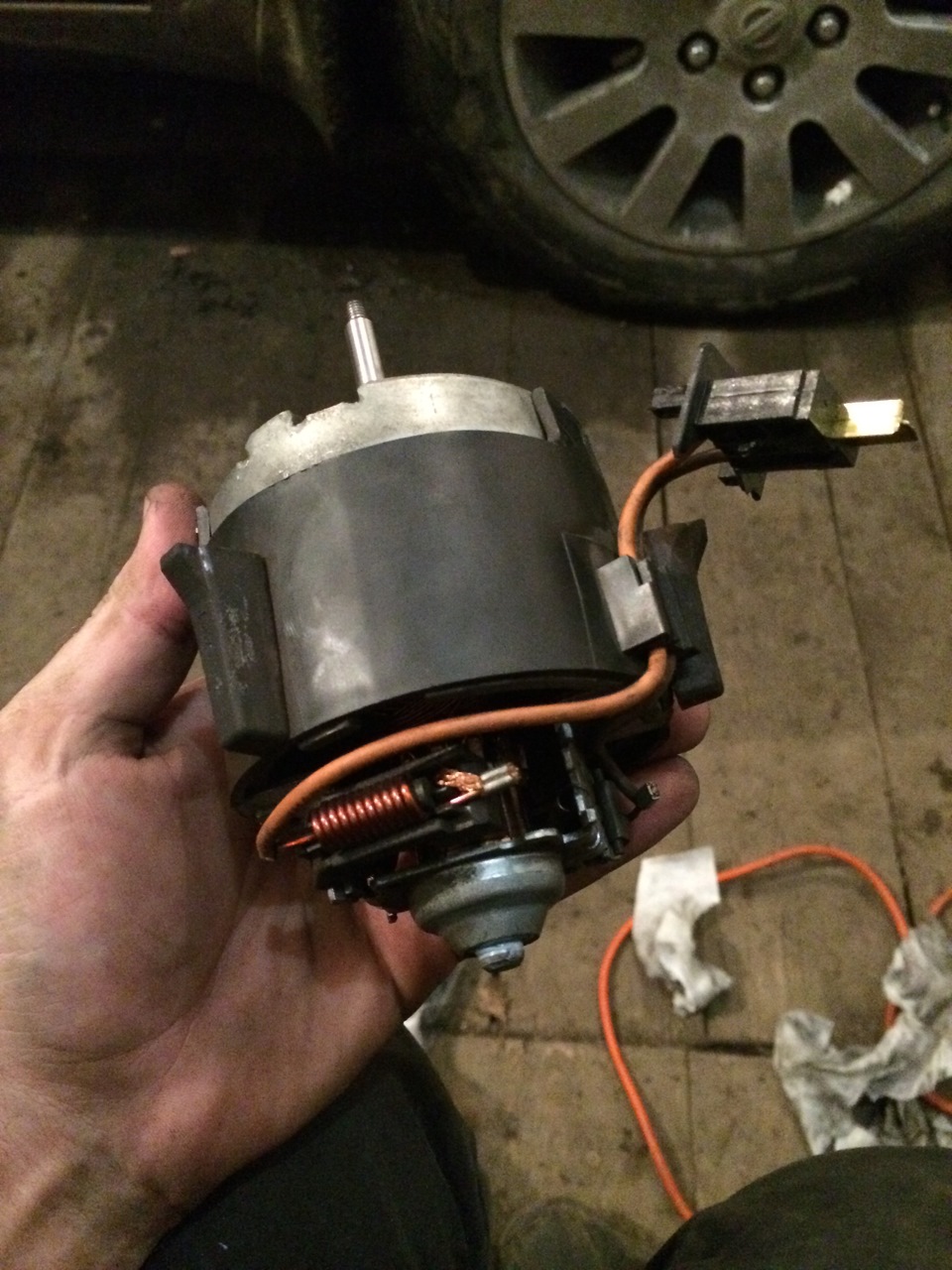

Мотор держится в пластике на 3 резинках, которые легко снимаются. Кто-то писал, что закидывал печку в горячую воду и долбил молотком, но видимо, на рестайле этой проблемы нет. Штекер тоже впринципе легко снимается. Скрип исходил от сухих втулок, разобрали мотор, в местах, отмеченных красными кружками

Затем смазали втулки высокотемпературной смазкой для тормозов, у меня это была Liqui moly голубого цвета, в конвертике 10гр, которых хватило на все направляющие суппортов и осталось на печку. Затем собираем все в обратной последовательности, включаем и радуемся — тихо, не скрипит.

Напоследок хочу сказать, что крестовину рулевого вала менять не пришлось, она в отличной форме, стук исходил от рулевого наконечника, так что не всегда стоит верить мастерам на сервисе. Всем спасибо, едем дальше… Всем ровных дорог))
