Элементы систем обогрева и вентиляции

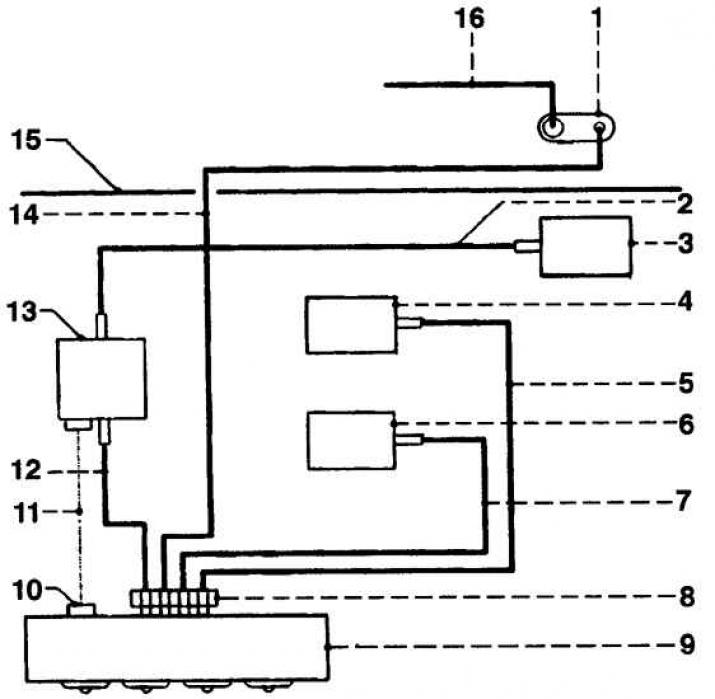

Схема управления системой вентиляции и обогрева

1. Вакуумный коллектор

2. Голубой вакуумный шланг

3. Вакуумный блок клапана рециркуляции воздуха

4. Вакуумный блок клапана антиобледенителя

5. Коричневый вакуумный шланг

6. Вакуумный блок клапана воздушных каналов обогрева ног

7. Зеленый вакуумный шланг

9. Управление обогревателем

10. Выключатель рециркуляции воздуха

11. Провод электромагнитного клапана

12. Голубой шланг

13. Электромагнитный клапан

14. Желтый шланг

15. Разделительная перегородка

16. Вакуумный шланг

Система обогрева и вентиляции контролируется при помощи группы клапанов, которые направляют воздух через нужные воздушные каналы.

Переключатели контрольной панели обогревателя

Снятие

1. Отсоедините провод минусовой клеммы аккумулятора.

2. Оберните концы двух маленьких отверток изоляционной лентой.

3. Вставьте отвертки в отверстия с каждой стороны снимаемого переключателя. Слегка нажмите на защелки и снимите кнопку переключателя.

4. Сожмите защелки, расположенные по бокам переключателя и снимите переключатель из панели.

Установка

Установка проводится в последовательности, обратной снятию.

Контрольная панель обогревателя

Снятие

1. Снимите переключатели из контрольной панели.

2. Снимите четыре маховичка со штырей регуляторов обогрева и распределения воздуха.

3. Снимите радио.

4. Снимите вещевой ящик.

5. Выкрутите пять винтов контрольной панели.

6. Снимите панель с блока управления обогревателя.

7. Отсоедините провода от панели.

Установка

Установка проводится в последовательности, обратной снятию.

Блок управления обогревателя

Снятие

1. Снимите контрольную панель.

2. Выкрутите винты и снимите блок.

3. Отсоедините тросики от управляющих штоков.

4. Отсоедините провод от задней части управляющего переключателя вентилятора.

5. Отсоедините коллектор вакуумного шланга от задней части блока.

Установка

Установка проводится в последовательности, обратной снятию.

Блок распределения воздуха

Снятие

1. Слейте охлаждающую жидкость и снимите приборную панель.

2. Отсоедините трубки воздушного кондиционера от разделительной перегородки двигательного отсека, для проведения этой процедуры обратитесь к специалисту.

3. Отсоедините воздушный канал от вентиляционного отверстия, расположенного со стороны водителя.

4. Снимите распорку рулевой колонки.

5. Выкрутите болт и отсоедините провод заземления от разделительной перегородки двигательного отсека.

6. Отсоедините провод от мотора нагнетательного вентилятора.

7. Отсоедините трубки от радиатора обогревателя и слейте охлаждающую жидкость в подходящую емкость и закройте отверстия трубок заглушками.

8. В моделях с воздушным кондиционером отсоедините задний вакуумный шланг запирающего клапана охлаждающей жидкости.

9. Отсоедините провод от электромагнитного клапана системы рециркуляции.

10. В моделях, не оснащенных системой контроля климатом, отсоедините желтый шланг от блока распределения воздуха.

11. Выкрутите винты и отсоедините от блока распределения воздуха воздушные каналы, расположенные в отделениях для ног заднего сидения.

12. Отсоедините голубой шланг от вакуумного блока клапана системы рециркуляции.

13. В моделях с автоматической коробкой передач отсоедините тросик рычага переключения передач от электромагнитного клапана системы рециркуляции.

14. Выкрутите два крепежных болта блока распределения воздуха, расположенные возле верхнего края разделительной перегородки, и один болт, расположенный внутри салона.

15. Снимите блок.

Установка

Установка проводится в последовательности, обратной снятию (не забывайте заменять старые уплотнительные кольца трубок).

Источник статьи: http://www.opelbook.ru/omega/B/power/cooling/elementy-sistem-obogreva-i-ventilyacii

Управление отоплением и вентиляцией

Система отопления и вентиляции основана на принципе смешения воздуха: смешением холодных и теплых потоков в салоне автомобиля устанавливается необходимая температура и поддерживается в таком состоянии при любой скорости движения. Интенсивность подачи воздуха зависит от скорости движения и режима работы вентилятора. При малой скорости вентилятор должен быть включен.

Группа переключателей системы отопления

Доступ воздуха должен быть свободным. Поэтому следите за тем, чтобы воздухозаборники, расположенные слева и справа перед ветровым стеклом, не были закрыты листьями или снегом.

Подача воздуха снаружи должна быть постоянной, перекрывать тепло в случае необходимости на короткое время, например для предотвращения проникновения дыма в салон. Для этого регулятор подачи воздуха установить на символ №№№, а все воздуходувы закрыть.

Кроме этих имеются еще четыре промежуточных положения.

С помощью компрессора интенсивность нагнетания воздуха может увеличиваться, особенно при медленной скорости движения автомобиля и необходимости более быстрого установления комфортного температурного режима в салоне или для скорейшего размораживания обледеневших стекол.

Доступ воздуха должен быть свободным. Поэтому следите за тем, чтобы воздухозаборники, расположенные слева и справа перед ветровым стеклом, не были закрыты листьями или снегом.

Центральные воздуховоды

Обеспечивают комфортную вентиляцию свежего или подогретого воздуха — в зависимости от погоды и положения переключателя температуры.

Для этого, поворотом встроенных колец с накаткой откройте оба сопла. В положении «0» они полностью закрыты. При необходимости закрыть только один воздуховод — установите рычажок подвижных направляющих пластин в центральное положение.

Интенсивность подачи воздуха отрегулируйте вентилятором.

Направление воздушных потоков по собственному усмотрению — поворотом встроенных направляющих пластин.

Боковые воздуходувы

Обеспечивают подачу воздуха в салон. Четыре сопла температура в зависимости от положения регулятора.

Открываются поворотом регулирующих колец с накаткой. В положении «0» — перекрываются.

Нижние сопла закрываются встроенными подвижными пластинами в сторону дверей.

Вертикальное и горизонтальное направления воздушных потоков отрегулируйте по собственному усмотрению.

В холодную пору года наиболее оптимальный вариант, когда воздушные потоки направлены вдоль дверей.

Вентиляция салона летом

Регулятор температуры установите в нижнее положение.

Включите вентилятор, для максимальной вентиляции воздуха вверху — оба переключателя распределения воздушных потоков установите на символ все воздуходувы откройте.

Для вентиляции воздуха внизу — переключатели на символ

Удобство, комфорт и хорошее самочувствие пассажиров в значительной степени зависит от правильной регулировки системы вентиляции и отопления салона, особенно в холодную пору года!

Направлением подогретого воздуха к ногам и установкой центральных воздуходувов по желанию пассажиров в салоне создается температурная прослойка воздуха с приятным эффектом «холодная голова и теплые ноги».

Подача воздушных потоков к задним сиденьям: центральные воздуходувы сведите вместе и слегка направьте вверх.

Отопление

Эффективность работы системы отопления зависит от температуры охлаждающей жидкости, и максимальной будеттоль-ко при хорошо прогретом двигателе.

Для быстрого обогрева салона регулятор работы вентилятора установите в положение 3.

Отопление нижней части салона в области ног

Подогретый воздух при этом подается и к ногам пассажиров на заднем сиденье. Установите переключатель температуры вверх.

Включите вентилятор, оба регулятора распределения воздушных потоков опустите вниз, центральные воздуходувы закройте.

Обдув теплым воздухом, размораживание и просушка окон

Все переключатели групповой панели системы отопления поднимите вверх. Включите вентилятор, закройте центральные воздуходувы, включите электрообогрев заднего стекла.

Боковые воздуходувы: при размораживании стекол верхние сопла направьте в сторону боковых окон для усиления их обдува теплым воздухом.

Электрообогрев заднего стекла, наружных зеркал заднего вида

Работает только при включенном зажигании.

Выключатель расположен на групповой панели слева.

Включается нажатием вниз. Приблизительно через 15 минут работы автоматически отключается, чтобы излишне не расходовать потребляемую электроэнергию и не перегружать систему электропитания.

При чистке окна не повредите нити накала электрообогрева.

Электроподогрев сидений

Передние сиденья: два выключателя размещены на групповой панели.

Задние сиденья: две кнопки управления расположены с задней стороны центральной консоли.

Источник статьи: http://www.opelbook.ru/omega/A/main/manual/upravlenie-otopleniem-i-ventilyaciey

Элементы систем обогрева и вентиляции

Элементы систем обогрева и вентиляции Opel Omega

Схема управления системой вентиляции и обогрева

1. Вакуумный коллектор 2. Голубой вакуумный шланг 3. Вакуумный блок клапана рециркуляции воздуха 4. Вакуумный блок клапана антиобледенителя 5. Коричневый вакуумный шланг 6. Вакуумный блок клапана воздушных каналов обогрева ног 7. Зеленый вакуумный шланг

8. Соединитель 9. Управление обогревателем 10. Выключатель рециркуляции воздуха 11. Провод электромагнитного клапана 12. Голубой шланг 13. Электромагнитный клапан 14. Желтый шланг 15. Разделительная перегородка 16. Вакуумный шланг

Система обогрева и вентиляции контролируется при помощи группы клапанов, которые направляют воздух через нужные воздушные каналы.

ПЕРЕКЛЮЧАТЕЛИ КОНТРОЛЬНОЙ ПАНЕЛИ ОБОГРЕВАТЕЛЯ

Общие сведения

1. Отсоедините провод минусовой клеммы аккумулятора. 2. Оберните концы двух маленьких отверток изоляционной лентой. 3. Вставьте отвертки в отверстия с каждой стороны снимаемого переключателя. Слегка нажмите на защелки и снимите кнопку переключателя. 4. Сожмите защелки, расположенные по бокам переключателя и снимите переключатель из панели.

Установка проводится в последовательности, обратной снятию.

КОНТРОЛЬНАЯ ПАНЕЛЬ ОБОГРЕВАТЕЛЯ

Общие сведения

1. Снимите переключатели из контрольной панели. 2. Снимите четыре маховичка со штырей регуляторов обогрева и распределения воздуха. 3. Снимите радио. 4. Снимите вещевой ящик. 5. Выкрутите пять винтов контрольной панели. 6. Снимите панель с блока управления обогревателя. 7. Отсоедините провода от панели.

Установка проводится в последовательности, обратной снятию.

БЛОК УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЯ

Общие сведения

1. Снимите контрольную панель. 2. Выкрутите винты и снимите блок. 3. Отсоедините тросики от управляющих штоков. 4. Отсоедините провод от задней части управляющего переключателя вентилятора. 5. Отсоедините коллектор вакуумного шланга от задней части блока. 6. Снимите блок.

Установка проводится в последовательности, обратной снятию.

БЛОК РАСПРЕДЕЛЕНИЯ ВОЗДУХА

Общие сведения

1. Слейте охлаждающую жидкость и снимите приборную панель. 2. Отсоедините трубки воздушного кондиционера от разделительной перегородки двигательного отсека, для проведения этой процедуры обратитесь к специалисту. 3. Отсоедините воздушный канал от вентиляционного отверстия, расположенного со стороны водителя. 4. Снимите распорку рулевой колонки. 5. Выкрутите болт и отсоедините провод заземления от разделительной перегородки двигательного отсека. 6. Отсоедините провод от мотора нагнетательного вентилятора. 7. Отсоедините трубки от радиатора обогревателя и слейте охлаждающую жидкость в подходящую емкость и закройте отверстия трубок заглушками. 8. В моделях с воздушным кондиционером отсоедините задний вакуумный шланг запирающего клапана охлаждающей жидкости. 9. Отсоедините провод от электромагнитного клапана системы рециркуляции. 10. В моделях, не оснащенных системой контроля климатом, отсоедините желтый шланг от блока распределения воздуха. 11. Выкрутите винты и отсоедините от блока распределения воздуха воздушные каналы, расположенные в отделениях для ног заднего сидения. 12. Отсоедините голубой шланг от вакуумного блока клапана системы рециркуляции. 13. В моделях с автоматической коробкой передач отсоедините тросик рычага переключения передач от электромагнитного клапана системы рециркуляции. 14. Выкрутите два крепежных болта блока распределения воздуха, расположенные возле верхнего края разделительной перегородки, и один болт, расположенный внутри салона. 15. Снимите блок.

Установка проводится в последовательности, обратной снятию (не забывайте заменять старые уплотнительные кольца трубок).

Cм. подраздел 4.9.

Cм. подраздел 4.10.

УПРАВЛЯЮЩИЙ ТРОСИК ОБОГРЕВАТЕЛЯ – СТОРОНА ВОДИТЕЛЯ

Общие сведения

1. Снимите приборную панель, чтобы получить доступ к блоку распределения воздуха. 2. Снимите стопорное кольцо и отсоедините тросик от управляющего рычага на блоке распределения. 3. Снимите контрольную панель обогревателя. 4. Снимите стопорное кольцо и отсоедините тросик от конца управляющего штока. 5. Снимите тросик.

Установка проводится в последовательности, обратной снятию.

УПРАВЛЯЮЩИЙ ТРОСИК ОБОГРЕВАТЕЛЯ – СТОРОНА ПАССАЖИРА

Процедура аналогична процедуре снятия тросика со стороны водителя (см. выше), с той разницей, что для получения доступа к тросику необходимо снять воздушный канал, расположенный в отделении для ног переднего пассажира.

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН СИСТЕМЫ РЕЦИРКУЛЯЦИИ ВОЗДУХА

Общие сведения

1. Отсоедините провод минусовой клеммы аккумулятора. 2. Снимите нижнюю отделочную панель со стороны водителя и снимите воздушный канал, расположенный в отделении для ног. 3. Электромагнитный клапан закреплен в левой части блока распределения воздуха. Отсоедините от клапана шланги и провода. 4. Вывинтите винт и снимите клапан.

Установка проводится в последовательности, обратной снятию.

ВАКУУМНЫЙ БЛОК КЛАПАНА СИСТЕМЫ РЕЦИРКУЛЯЦИИ ВОЗДУХА

Общие сведения

1. Снимите вещевой ящик. 2. Отсоедините жгут проводов и воздушный канал. 3. Блок расположен с левой стороны от кожуха нагнетательного вентилятора. 4. Отсоедините голубой шланг от блока. 5. Отсоедините и снимите блок.

Установка проводится в последовательности, обратной снятию.

ВАКУУМНЫЙ БЛОК КЛАПАНА АНТИОБЛЕДЕНИТЕЛЯ

Блок антиобледенителя расположен с правой стороны от распределителя воздуха и к нему подсоединен коричневый шланг.

ВАКУУМНЫЙ БЛОК КЛАПАНА ВОЗДУШНЫХ КАНАЛОВ ОБОГРЕВА НОГ

Блок расположен с правой стороны от распределителя воздуха и к нему подсоединен зеленый шланг.
