Honda CR-V Цунами 2.0 HONDOZZZER › Logbook › Ремонт рулевого механизма. Собственно рейка — ремонт.

Итак, дефектовка рулевого механизма выявила непригодность для дальнейшей эксплуатации рейки в таком виде.
Значит, созвонился я на следующий день со специально обученными людьми и поинтересовался могут ли они произвести ремонт отдельно только рейки. Неохотно, но согласились.
Я спросил, что собственно будет представлять собой ее ремонт, на что получил ответ — рейка будет осмотрена, промерена и проточена на станке (поскольку я уже описал ее ужасное состояние). Проточить без ущерба для работы рейки можно до 1 мм., больше уже опасно. Далее рейка будет зашлифована и к новому размеру ее вала будут подобраны новые ремонтные сальники.
Кроме того, из за изменившегося диаметра вала, нужно будет в гайку №17 вставить новую втулку, это тоже с них. Также по той же причине они изготовят новый сухарь, чтобы рейка прижималась очень плотно.
За такую работу попросили 4000 рублей, срок обозначили — в течении дня.
Я согласился. Мастера попросили привезти саму рейку, ее сальники, гайку со втулкой и сухарь. Я поскакал в гараж и все это взял с собой. Взял также сам корпус механизма, поскольку там остался второй сальник и шайба под ним.
Приехал к ним. Первое впечатление произвели очень хорошее. Помещения очень чистые, два или три токарных станка, испытательный гидравлический стенд, отдельные столы разборки и промывки, склад сальников и уплотнителей. В теме ориентируются очень быстро.
Прямо при мне специальной приспособой за 30 сек. был извлечен второй сальник, который порой достают по нескольку часов. Все оставил, забрал только корпус. Сказали часам к 6 вечера заберешь, было 10 утра.
Но к вечеру я забрать не смог, мне позвонил их начальник и сказал, что ремонтных сальников в наличии не оказалось и он их купит завтра. Я немного поскандалил с ним, он покаялся и сказал что криками делу не помочь, завтра все решим.
Этот день я потратил на ремонт редукционного клапана, о чем напишу отдельно.
На следующий день к обеду я забрал готовый вал с сальниками, завтуленной гайкой и новым сухарем. Сухарь и втулка были выполнены из какого то белого материала, я поинтересовался у мастера не капролон ли это, он ответил, что типа того, но получше, сказал что это некий — полиацеталь 6. Во как. Также поинтерсовался знаю ли я как одеть сальники, я сказал что не пальцем вроде деланный — нужно обмотать зубья изолентой. Он сказал что именно так. Отдал деньги и ускакал радостный в гараж.

Разложил свое богатство и стал глазеть.

Рейку проточили на пол миллиметра. Размер ремонтных сальников 23.5х42х8.5

тогда как оригинальные имеют такой размер — 24х42х8

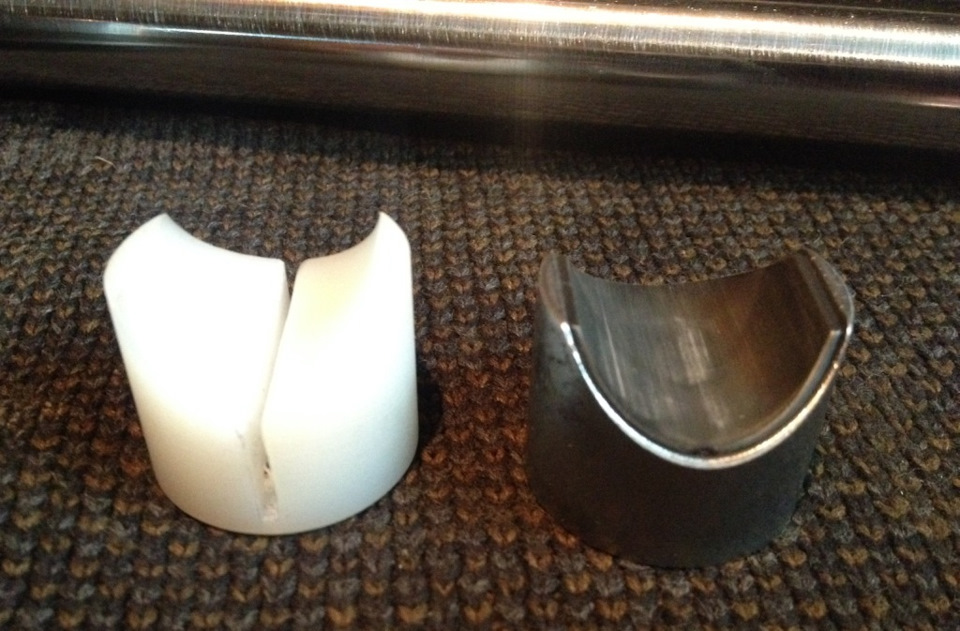

Вот такой получился сухарик из этого неведомого материала.

Зачем этот пропил я тоже поинтересовался у мастера, он пояснил что этот пропил дает возможность сухарю действовать по типу цанги, но его будут ограничивать стенки, таким образом будет лучше и качественее прижиматься вал.
Гайка с новой втулкой.

Тоже спросил — не вылетит ли она. Мастер успокоил, сказав что с внешней стороны она упирается в проточку, а с внутренней в сальник, поэтому никуда не денется.
Полюбовался на рейку

и еще раз пожурил себя за не тот ремкомплект, я купил для дорестайла, поэтому уплотнительные кольца на сам поршень рейки не подходят,

очень широкое белое кольцо. Про этот момент я тоже интересовался у мастеров, сказали что можно оставить старое, ничего страшного не будет.
Еще раз напомню на рестайл нужен вот такой ремкомплект: 06531-S10-003.
Естественно неиспользоваными остаются эти уплотнители.

А также оригинальные сальники.

Заклеиваю зубчики рейки изолентой.

Делаю так, потому что пытался намотать, но сальник одеть не реально — не идет. Смазываю все жидкостью ГУР и натягиваю сальник, соориентировав его пружинкой к поршню. Далее одеваю новую шайбу

и снимаю изоленту

Зубья обильно смазываю

вот такой смазкой.

Смазываю жидкостью ГУР уплотнитель поршня и внутренность корпуса куда достает палец. Аккуратно вставляю рейку внутрь и помогая ему медной выколоткой пропихиваю сальник внутрь. Накручиваю болт и забиваю сальник до конца, можно добить подходящей по диаметру деревяшкой.

Все, один сальник дома.
Обматываю одним оборотом острые края с другой стороны.

Смазываю жидкостью и одеваю сальник, опять же пружинкой внутрь. Немного продвигаю его к корпусу. Смазываю еще раз вал и одеваю гайку №17 и уже ею забиваю сальник внутрь корпуса, очень осторожно до резьбы. А затем когда резьба зацепилась, закручиваю гайку ключом, додавливая таким образом сальник до его рабочего места. Гайку выкручиваю назад.

Ну вот собственно с рейкой все.
Ремонт рулевого механизма встанет в 9 рублей, я поинтерсовался. Входит все тоже что у меня с валом плюс — ремонт редукционного клапана — замена сальников и при необходимости уплотнителей, естественно разборка, дефектовка и сборка. Без пыльников. Рейку на ремонт нужно привозить с вкрученными тягами можно в старых пыльниках, наконечники снять, они не нужны, трубки сняты. Проверяется поршень, если необходимо уплотнители заменяются. Механизм чистится, собирается, смазывается и регулируется.
По качеству можно будет говорить только через какое то время.
Это было лирическое отступление, пока мне спасали вал рейки, я занимался редукционным клапаном.

Источник статьи: http://www.drive2.com/l/466471107692593768/

Ремонт: рулевая рейка Honda Civic самостоятельный ремонт. Большой фото отчет D14 D15.

Введение

За данный отчет спасибо Михаилу199 активному Хондоводу и мастеру своего дела и активному участнику группы ВКонтакте — Василию Ершову за редактирование.
Рулевую рейку Honda Civic нельзя назвать болезнью в полном смысле слова, но при 180000 — 200000 км пробега даже она приходит в состояние “усталости”. Через потрескавшиеся от времени, надорванные пыльники внутрь рейки попадает грязь. Под действием абразива, находящегося в дорожной пыли и попадающего с грязью внутрь рейки начинается процесс ускоренного изнашивания рулевого механизма. Плюс, без защиты, направляющие рейки довольно быстро ржавеют. Не лучшим способом ремонта является зачистка ржавчины и наполнение рейки новой смазкой, особенно если смазка не предназначена для работы именно в рулевой рейке. При неправильной работе рейки нагрузка идет и на гидроусилитель руля (ГУР) вследствие чего он изнашивается быстрее, чем при исправной рейке. Новая рейка OEM Honda стоит порядка 1200-1500 долларов, а то и больше, что, согласитесь, при цене автомобиля в 7000 у.е. становится просто золотой деталью. Контрактная рейка, она же отремонтированная, стоит немного дешевле, но в том же диапазоне цен, 500-1000$. Что делать? Конечно, не унывать, а ремонтировать рейку своими силами.

Самостоятельный ремонт рулевой рейки D14,D15,D16

Для начала вам понадобятся следущие вещи, общая цена ремонта 100-150$

• Ремкомплект рулевой рейки — 06531-S04-J51 (50$)
• Пыльники к рейке — 53534-ST0-013 и 53534-SR3-N52 (30$)
• Втулка рулевой колонки — 53416-S04-J51 (15$)
• Жидкость ГУР — Honda PSF 3 бутылочки либо 1 литр
• Хорошие тиски
• 10, 12, 14, 17 : головки и ключи
• Разводной ключ 34 или 36 примерно
• Живой ГУР, если сломан

Первым делом снимаем рулевую рейку Honda Civic. Открутите два шланга на самой рейке. Шланги идут от насоса к рейке, и от рейки к бачку с жидкостью. Чтобы это было проще сделать, нужно сначала открутить другие крепления этих шлангов, они крепятся к подрамнику маленькими болтами на 10.
Первым делом скидываете мягкую трубку, которая идёт от бачка до рейки (крепление хомутом) затем откручиваете разрезным ключом на 14 жёсткую трубку высокого давления, которая идёт от насоса до самой рулевой рейки.
Также придётся снять среднюю часть выхлопа и небольшую металлическую защиту, закрывающую рулевую рейку снизу, снять рулевые наконечники и тяги, и в салоне открутить два болтика на 10, которые держат кардан между рулевой колонкой и рулевой рейкой и вынуть кардан вверх. Далее выдвигаем направляющую рулевой рейки в одну сторону (я двигал вправо) и вытаскиваем её.

Болты на 10мм, держащие кардан рулевой рейки

Верхний болт в рулевой колонке достаточно просто ослабить и, передвинув рулевой карданчик вверх, отсоединить его от рейки.

ВАЖНОЕ НАПОМИНАНИЕ! После того как вы снимете кардан, ни в коем случае не крутите рулем! Без рейки у руля не будет ограничения хода и, вращая его в любую из сторон, можно испортить шлейф контактов на руле. Руль крутить при необходимости можно! Но всегда возвращайте его в то положение, в котором вы его сняли! Также, прежде чем разъединять этот карданчик между рулевой колонкой и рейкой, поставьте колёса в ровное положение и в таком же положении старайтесь сохранять руль на всём протяжении работ.

Снятая рулевая рейка

ОСМОТР И РЕМОНТ СНЯТОЙ РУЛЕВОЙ РЕЙКИ

Сняв рейку, вы будете очень недовольны ее внешним видом, кругом грязь, ржавчина, да-да, и в таком состоянии большинство узлов на вашей машине, но сейчас забудьте про это. Через некоторое время вы собственными руками приведете рейку в отличное состояние, и она прослужит вам еще очень долгое время, главное — это внимательность и аккуратность. Откручивайте абсолютно всё, что есть на рейке, и старайтесь не перепутать и не потерять снятые детали!

Начните с направляющей втулки. Для этого откручиваем контргайку (размер 34 или 36, я пользовался разводным «газовым» ключом) потом выкручиваем ключом на 14 натяжитель и вытаскивайте пружину и саму втулку. Далее гаечным ключом на 12 откручиваете трубки, которые остались на рейке. В моём случае была жуть:

Болото и ржавчина внутри рулевой рейки.

Ключом или головкой на 12 откручиваем два болта распределителя и вытаскиваем его.

Болты распределителя вывернуты

Как вы понимаете, все снятые детали просто необходимо очистить от слоя грязи и как можно лучше отмыть. Но самая тяжелая часть работы у вас еще впереди.

ВНИМАНИЕ! ACHTUNG! ATTENTION! УВАГА!

При сборке рейки на заводе после закручивания основной гайки на теле рейки керном или прессом продавливается маленькая точка, фиксирующая гайку и не дающая ей произвольно выкрутиться под действием ударов и вибрация, возникающих при езде на автомобиле.

Вот как она выглядит

Это точку нужно высверлить сверлом диаметром 3мм на глубину примерно 2.5 — 3.0 мм. Если вы не высверлите эту точку, то вы рискуете, выкручивая эту гайку, сорвать на ней резьбу. Первоначально именно у меня так и получилось. Пришлось искать новую гайку, а точнее покупать мертвую рулевую рейку и с неё аккуратно выкручивать эту гайку.

А отсверливать нужно было так

Если все правильно отсверлить — то гайка легко выкручивается, и резьба остаётся на месте. К сведению оригинальная гайка стоит порядка 100$ или 6000 р и ждать её под заказ около месяца. Выкрутив ограничительную гайку, максимально вытаскиваем направляющую рейки и потом аккуратно выпрессовываем её вместе с сальником. После чего берём специальную оправку и с её помощью выпрессовываем второй сальник. (По мануалу вроде подходит головка на 17, но у меня она подклинивала, поэтому рисковать я не стал и выточил себе специальную оправку). В принципе с разбором всё. В очередной раз все промываем и очищаем!

СБОРКА РЕЙКИ

Перед сборкой стоит обратить внимание на пару моментов. Основной причиной, по которой начинают умирать наши рейки, является наша собственная невнимательность. А именно — порванные пыльники рулевой рейки. Не думайте, что если вы намотаете на рулевую тягу пакет — то туда не просочится грязь, песок и вода. Всё это приводит к образованию на рабочем валу рейки ржавчины, которая, образуя неровные наросты или ямки, как раз таки и портит сальник. В моём случае всё было достаточно печально. Чёрная полоска на валу и точки — это ржавчина, которая въелась довольно глубоко. И из-за нее сильно текла рейка.

Ржавчина на моем валу

В таком случае есть несколько вариантов решения:

• Отдать вал на шлифовку токарю (но важно учитывать, что слишком много снимать нельзя)
• Купить новый вал (К моему удивлению его стоимость заметно ниже, чем у рейки в сборе)
• Шлифовать вал самим (что я, собственно, и сделал)

Получилось, разумеется, так себе. Но, забегая вперед, скажу, что результат себя оправдал

После того как подготовили свой старый вал или купили новый можно приступать к обратной сборке.

Мой шлифованный вал и рейка

ВНИМАНИЕ! Обязательно заранее приобретайте оригинальный ремкомплект рулевой рейки! (06531-S04-J51).

Оригинальный ремкомплект Honda

В ремкомплект входит все, что вам понадобится

Первым делом меняем резиновое и пластиковое колечки на направляющей рейки. Снимаем старые кольца и надеваем новые из ремкомплекта, вначале резиновое, а затем и пластиковое.

Установка новых колечек

Обязательно разравниваем пластиковое кольцо, чтобы оно не было нигде перекручено.

В саму рейку в обратной последовательности закладываем железную шайбу из купленного ремкомплекта. По сути, просто закидываете её в корпус рейки.

Установка новой шайбы

Перед установкой первого сальника, согласно мануалу, зубья на валу необходимо обмотать специальной лентой. Если быть точнее то речь идет об обычной ФУМ ленте, которую можно купить почти в любом хозяйственном магазине, где есть отдел сантехники. Обмотать вал необходимо для того, чтобы, когда вы будете одевать крайний сальник, вы не повредили его рабочую поверхность о зубья на валу.

Вал, обмотанный ФУМ лентой

Наматывать ленту нужно от центра вала к краю, в таком случае, когда вы будете одевать сальник, он не будет цепляться за ленту, а будет проскальзывать по ней. Затем слегка смазываете сальник и одеваете его на вал, так чтобы его ровная сторона смотрела от центра к зубьям.

Новый сальник на валу

Затем вставляете направляющую рейки в корпус. Из-за сальника вал легко не вставится, его нужно запрессовывать. По сути, валом вы запрессовываете сальник на место.

Новый сальник на валу

Потом ставите второй сальник ровной стороной к себе и закручиваете ограничительную гайку.

Правильная установка сальника

После того как вы закрутили ограничительную гайку, на рейке можно керном набить такую же точку как было сделано на заводе для того, чтобы гайка не раскрутилась. (Лично я не стал этого делать, а старое место просто замазал герметиком).

Далее ставим на место распределитель жидкости, поменяв на нём уплотнительную резиночку из ремкомплекта. Но, прежде чем это сделать, нужно будет провернуть вал зубьям вдоль распределителя. Затем в нижний подшипник нужно набить немного новой смазки. Это необходимо для того, чтобы распределитель легче крутился, и не было посторонних шумов. Учтите, что если ваша рейка довольно долгое время текла — то в этом подшипнике не осталось нормальной смазки. Поэтому это обязательно нужно сделать. Также желательно промазать и подшипник на самом распределителе.

Набиваем новой смазки в нижний подшипник

Зубья на валу тоже смазываем новой смазкой. Только не кладите ее слишком много.

Смазываем зубья вала

Теперь единственное, что осталось поставить — это направляющую рулевой рейки. Тут тоже есть небольшой нюанс, на который, думаю, было бы неплохо обратить внимание. Если ваша рейка застучала, но не потекла – причиной этого не всегда являются тяги и наконечники. В некоторых случая люфт в рейке появляется из-за износа этой направляющей. Так как её часть, которая соприкасается с валом, сделана из пластика — то она изнашивается, что приводит к появлению свободного хода между зубьями на валу и зубьями на распределителе жидкости. В своём нормальном состоянии пружинка и эта направляющая прижимают вал к распределителю, убирая тем самым люфт между зубьями.

На фото видно, слева старая изношенная втулка, а справа — новая оригинальная (к слову стоит она где-то 10$ или 600руб.)

Слева — иношенная, справа — новая направляющие рулевой рейки

Иногда бывает достаточно просто поменять эту направляющую, и все проблемы с люфтами решены.

Но вернёмся к нашей рейке:

Рейка почти готова

Прежде чем установить направляющую, необходимо нанести некоторое количество смазки на её пластиковую часть

Перед установкой новую направляющую необходимо смазать

Далее ставим направляющую на место. Потом кладём шайбочку, если она у вас была, и ставим на место пружинку. Перед установкой пружинки смажьте обратную часть направляющий втулки или саму пружинку и закрутите болт на его место.

Согласно мануалу по переборке рейки, чтобы правильно установить усилие давления направляющей нужно болт, который ее фиксирует сначала закрутить моментом 25Нм, а потом ослабить его. Это делается для того, чтобы подровнять вал и направляющую, а также немного разработать пружину. После того как ослабите этот болт, его нужно закрутить, но уже меньшим моментом всего 3.9Нм. После чего, придерживая болт ключом на 14, накручиваете и затягиваете тонкую контргайку.

После этого прикручиваем все трубки? которые были на рейки и ВСЁ. Рейка готова.

Ваша рулевая рейка как новенькая!

После ремонта самой рейки устанавливаем снятые запчасти обратно на машину. После того как засунете рейку на место, первым делом прикрутите трубки высокого давления (от насоса до рейки) и шланг обратки. После чего можно смело прикручивать рейку к подрамнику. Затем прикручиваете рулевые тяги, одеваете пыльники и прикручиваете наконечники. Если вы смогли снять рейку самостоятельно, то и собрать обратно тоже должны суметь, там чисто конструктор. Для установки руля выставите колёса приблизительно в ровном положении, после чего одевайте карданчик рулевой колонки на рейку.

Далее заливаем в бачок жидкость ГУР, Оригинал HONDA PSF. Так как жидкость из системы была слита полностью, вам понадобится почти литр новой жидкости.

Плавно вращаем рулём от упора и до упора, НЕ заводя машину! При таких манипуляциях с рулем жидкость поступает в рейку, распределяясь по системе. Только после того как жидкость с бачка хоть немного уйдет можно запустить двигатель, и повторить вращение рулем, для того чтобы вышли пузырьки воздуха. Затем заглушите машину и долейте жидкость до средней отметки. Между минимумом и максимумом!

РЕЗУЛЬТАТ

Если все было проделано верно — то шумы при вращении руля пропадут, сам руль станет крутиться намного легче, стуки пропадут, а жидкость гидроусилителя перестанет уходить и не будет пениться. Такой ремонт, очень хорошо сэкономит семейный бюджет. Ну и напоследок, так как снимались наконечники, придется сделать сход-развал. Суммарная стоимость ремонта рулевой рейки, со всеми оригинальными расходниками получится приблизительно 100-150$ . P.S. не тяните с ремонтом своих машин. Меняйте вовремя все расходники.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 и CIVIC FERIO (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.
