Общие сведения о передней подвеске
Шасси. Передняя подвеска. Форд Мондео 2

Передняя подвеска включает в себя:

— амортизаторные стойки МkPherson с витыми пружинами, которые установлены между двумя опорными чашками подвески;

— гидравлические амортизаторы двустороннего действия;

— треугольные поперечные рычаги.

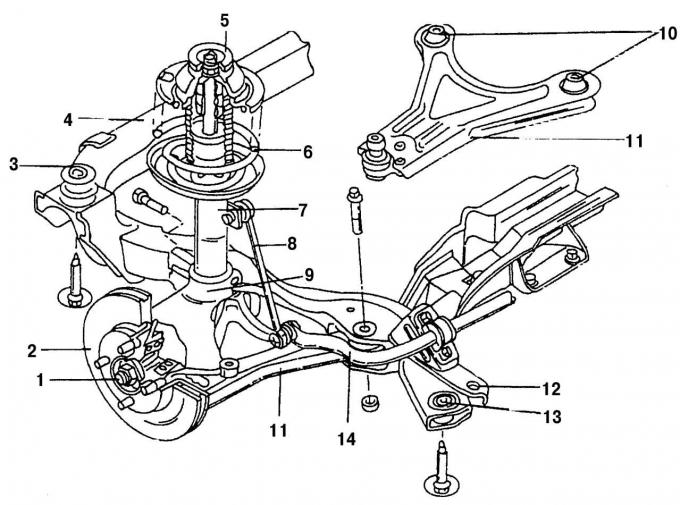

Рис. 185. Передняя подвеска в сборе: 1 — гайка вала привода колес; 2 — тормозной диск; 3 — передняя резиновая втулка; 4 — подрамник; 5 — верхний подшипник амортизаторной стойки; 6 — витая пружина; 7 — амортизаторная стойка; 8 — тяга стабилизатора поперечной устойчивости; 9 — поворотный кулак; 10 — резинометаллический подшипник; 11 — поперечный рычаг; 12 — направляющее отверстие для выравнивания подрамника (с обеих сторон); 13 — задняя резиновая втулка; 14 — стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости крепится к подрамнику и посредством системы тяг и рычагов слева и справа связан с верхними частями амортизаторных стоек. Поворотные кулаки крепятся к поперечным рычагам. Для этого используются две гайки и два болта, затягиваемые через вертикально расположенные втулки. На нижней стороне поворотного кулака расположен заменяемый шаровой шарнир, который предназначен для соединения поперечного рычага с поворотным кулаком. На рис. 185 показана передняя подвеска, которой оснащено большинство моделей. Модель с двигателем мощностью 200 л.с. отличается конструкцией поперечного рычага, который представлен на рис. 186.

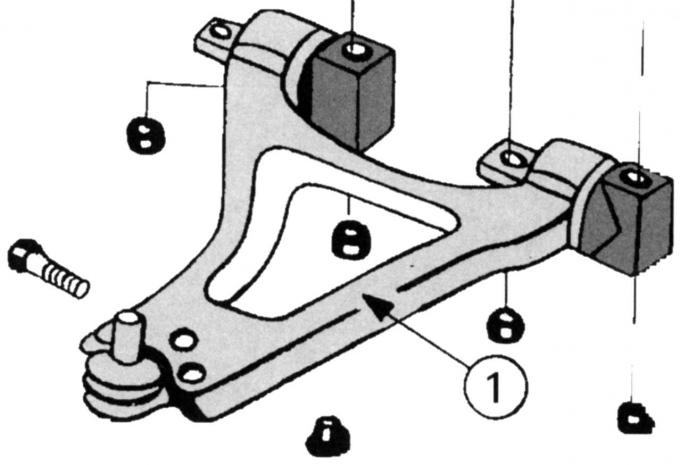

Рис. 186. Поперечный рычаг на автомобиле с двигателем V6 (200 л.с.)

Амортизаторная стойка состоит из витой пружины и телескопического амортизатора, который вставлен в пружину. Внутренние упоры амортизаторной стойки ограничивают величину обратного хода. При жестких упругих деформациях, например при попадании в выбоину на дороге, в действие вступает подобный упорный ограничитель хода. Амортизаторные стойки сверху удерживаются прикрепленными к кузову опорными элементами. Во избежание попадания загрязнений стойка защищена манжетой. Резиновый буфер амортизаторной стойки предотвращает пробой подвески колес в сжатом состоянии.

Амортизаторная стойка имеет опору (в моторном отсеке). Сверху она выполнена в виде резиновой опоры (подушки), которая, введенная через центровочное кольцо, опирается сверху и снизу на тарельчатые диски. В резиновую опору закручивается шток поршня амортизаторной стойки. Посредством гайки опора крепится к кузову.

Поворотный кулак (как ступица) удерживает нижний конец стойки посредством зажимного болта. Поворотный кулак соединен с поперечным рычагом шаровым шарниром. Цапфа последнего прочно зажата в поперечном рычаге. Поперечный рычаг входит в несущую балку моста, может в ней перемещаться и принимает на себя возникающие боковые усилия. Помимо этого поворотный кулак предназначен также для крепления амортизаторной стойки, а также рычага поворотного кулака к наконечнику поперечной рулевой тяги.

Поперечный стабилизатор, или стабилизатор поперечной устойчивости, притягивается к днищу автомобиля резиновыми втулками и посредством связующей тяги (соединительной штанги) слева и справа соединен с амортизаторными стойками. Он уменьшает боковой наклон при движении в поворотах.

Рулевой механизм реечного типа находится позади двигателя и крепится к поперечной раме. К зубчатой рейке слева и справа крепятся поперечные рулевые тяги. Если вращается рулевое колесо, которое посредством двухзвенного вала рулевого управления связано с рулевым механизмом, то это движение передается на рычаг поворотного кулака и, следовательно, на колеса.

Для выполнения большинства работ по ремонту подвески необходим специальный инструмент. Если у вас нет такого инструмента или вы не в полной мере уверены в том, что сможете самостоятельно выполнить ремонтные работы, обратитесь на специализированную СТОА.

Источник статьи: http://www.fordbook.ru/mondeo/2/chassis/front-suspension/obshchiye-svedeniya-o-peredney-podveske

FordManual.ru

Вы здесь

Общие сведения о передней подвеске Ford Mondeo 2

Шасси. Передняя подвеска.

Передняя подвеска включает в себя:

— амортизаторные стойки МkPherson с витыми пружинами, которые установлены между двумя опорными чашками подвески;

— гидравлические амортизаторы двустороннего действия;

— треугольные поперечные рычаги.

Рис. 185. Передняя подвеска в сборе: 1 — гайка вала привода колес; 2 — тормозной диск; 3 — передняя резиновая втулка; 4 — подрамник; 5 — верхний подшипник амортизаторной стойки; 6 — витая пружина; 7 — амортизаторная стойка; 8 — тяга стабилизатора поперечной устойчивости; 9 — поворотный кулак; 10 — резинометаллический подшипник; 11 — поперечный рычаг; 12 — направляющее отверстие для выравнивания подрамника (с обеих сторон); 13 — задняя резиновая втулка; 14 — стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости крепится к подрамнику и посредством системы тяг и рычагов слева и справа связан с верхними частями амортизаторных стоек. Поворотные кулаки крепятся к поперечным рычагам. Для этого используются две гайки и два болта, затягиваемые через вертикально расположенные втулки. На нижней стороне поворотного кулака расположен заменяемый шаровой шарнир, который предназначен для соединения поперечного рычага с поворотным кулаком. На рис. 185 показана передняя подвеска, которой оснащено большинство моделей. Модель с двигателем мощностью 200 л.с. отличается конструкцией поперечного рычага, который представлен на рис. 186.

Рис. 186. Поперечный рычаг на автомобиле с двигателем V6 (200 л.с.)

Амортизаторная стойка состоит из витой пружины и телескопического амортизатора, который вставлен в пружину. Внутренние упоры амортизаторной стойки ограничивают величину обратного хода. При жестких упругих деформациях, например при попадании в выбоину на дороге, в действие вступает подобный упорный ограничитель хода. Амортизаторные стойки сверху удерживаются прикрепленными к кузову опорными элементами. Во избежание попадания загрязнений стойка защищена манжетой. Резиновый буфер амортизаторной стойки предотвращает пробой подвески колес в сжатом состоянии.

Амортизаторная стойка имеет опору (в моторном отсеке). Сверху она выполнена в виде резиновой опоры (подушки), которая, введенная через центровочное кольцо, опирается сверху и снизу на тарельчатые диски. В резиновую опору закручивается шток поршня амортизаторной стойки. Посредством гайки опора крепится к кузову.

Поворотный кулак (как ступица) удерживает нижний конец стойки посредством зажимного болта. Поворотный кулак соединен с поперечным рычагом шаровым шарниром. Цапфа последнего прочно зажата в поперечном рычаге. Поперечный рычаг входит в несущую балку моста, может в ней перемещаться и принимает на себя возникающие боковые усилия. Помимо этого поворотный кулак предназначен также для крепления амортизаторной стойки, а также рычага поворотного кулака к наконечнику поперечной рулевой тяги.

Поперечный стабилизатор, или стабилизатор поперечной устойчивости, притягивается к днищу автомобиля резиновыми втулками и посредством связующей тяги (соединительной штанги) слева и справа соединен с амортизаторными стойками. Он уменьшает боковой наклон при движении в поворотах.

Рулевой механизм реечного типа находится позади двигателя и крепится к поперечной раме. К зубчатой рейке слева и справа крепятся поперечные рулевые тяги. Если вращается рулевое колесо, которое посредством двухзвенного вала рулевого управления связано с рулевым механизмом, то это движение передается на рычаг поворотного кулака и, следовательно, на колеса.

Для выполнения большинства работ по ремонту подвески необходим специальный инструмент. Если у вас нет такого инструмента или вы не в полной мере уверены в том, что сможете самостоятельно выполнить ремонтные работы, обратитесь на специализированную СТОА.

Ford Mondeo. Ремонт передней подвески и задних тормозов.

Источник статьи: http://fordmanual.ru/obshie-svedeniya-o-perednej-podveskeshassi-perednyaya-podveska-ford-mondeo-2.html

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Конструкция и элементы передней подвески Форд Мондео

На всех автомобилях Форд Мондео применяется передняя подвеска с двумя амортизаторными стойками McPherson 1, каждая из которых состоит из витой пружины и встроенного гидравлического амортизатора.

Амортизаторные стойки закреплены на кузове и поворотных кулаках 2. Боковое усилие воспринимает поперечный рычаг подвески 3, который соединяется с поворотным кулаком шаровым пальцем (съемный).

Рис.17. Передняя подвеска Форд Мондео

Поперечный рычаг крепится к кузову через резиновые опоры. Стабилизатор поперечной устойчивости 5 через две тяги соединяет между собой обе стойки, он предотвращает наклон автомобиля при движении на повороте.

Стабилизатор Форд Мондео закреплен на подрамнике передней оси 6 через резиновые втулки. Приводной момент передается от двигателя на передние колеса двумя полуосевыми карданными валами.

Полуосевые валы различной длины, каждый из них имеет два шарнира равных угловых скоростей.

Подшипник переднего колеса неразборный, поэтому после снятия заменяйте его в сборе. 7 — передняя резиновая опора, 8 — задняя резиновая опора.

Снятие и установка стойки амортизатора Форд Мондео

Пометьте положение колес на ступице краской, для того чтобы установить их при сборке на прежнее место. Ослабьте гайки колес на опущенном автомобиле. Поднимите переднюю часть автомобиля и снимите передние колеса.

Отсоедините держатель тормозного шланга от стойки амортизатора Форд Мондео. Снимите тормозную скобу.

Подвесьте тормозную скобу с помощью проволоки на внутреннем брызговике, не допуская скручивания или натяжения тормозного шланга.

Тормозной шланг остается подключенным, в противном случае после установки придется удалять воздух из тормозной системы.

Где необходимо, разъедините многоконтактный штекер указателя износа тормозных накладок.

Выпрессуйте палец 3 поперечной рулевой тяги из поворотного кулака 1.

Где необходимо, выверните датчик ABS 5 из поворотного кулака Форд Мондео.

Снимите внутренний хомут внутренней резиновой манжеты полуосевого вала.

Отверните гайку 3 и отсоедините соединительную тягу 2 стабилизатора поперечной устойчивости 1 от амортизаторной стойки.

Выверните зажимной болт 8 и гайку шаровой опоры 6 нижнего поперечного рычага 7 и стяните вниз поперечный рычаг с поворотного кулака.

Где требуется, разъедините штекер электронной регулировки амортизатора Форд Мондео и отсоедините провод от амортизаторной стойки.

Снимите в моторном отсеке колпак гайки амортизаторной стойки.

Отверните верхнюю гайку крепления стойки амортизатора накидным ключом на 18 мм с глубоким изгибом. При отворачивании удерживайте от проворачивания шток амортизатора ключом с внутренним шестигранником на 6 мм.

Снимите в сборе амортизаторную стойку, полуосевой карданный вал и поворотный кулак.

Снимите амортизаторную стойку с поворотного кулака. Для этого выверните зажимной болт на поворотном кулаке.

Раздвиньте зажим поворотного кулака и извлеките амортизаторную стойку амортизатора Ford Mondeo. Для этого используют специальное приспособление.

Приспособление вводят в паз поворотного кулака, как показано на рисунке, и поворачивают рычаг на 90 градусов, освобождая тем самым амортизаторную стойку.

Установка стойки амортизатора

Вставьте амортизаторную стойку в поворотный кулак. Снимите разжимное приспособление.

Заверните новый самостопорящийся зажимной болт амортизаторной стойки, убедившись в том, что болт проходит через паз в крепежной пластине. Затяните зажимной болт с моментом 85 Нм.

Установите стойку амортизатора Форд Мондео полуосевой вал и поворотный кулак. Наверните от руки верхнюю гайку амортизаторной стойки.

Установите полуосевой карданный вал и закрепите резиновую манжету новым хомутом.

Вставьте шаровый палец соединительной тяги стабилизатора поперечной устойчивости в отверстие амортизаторной стойки и затяните с моментом 50 Нм.

Вставьте снизу шаровую опору поперечного рычага в отверстие поворотного кулака и затяните зажимной болт с моментом 80 Нм (на новой шаровой опоре — с моментом 5 5 Нм). Вверните, если снимался, датчик ABS, 1 0 Нм.

Присоедините головку поперечной тяги к поворотному кулаку Форд Мондео и затяните с моментом 2 5-30 Нм, застопорьте соединение новым шплинтом.

Если шплинт не проходит в отверстие, то подтяните резьбовое соединение, пока шплинт не войдет в отверстие.

Соедините, где необходимо, многоконтактный штекер электронной регулировки амортизатора и зафиксируйте провод на амортизаторной стойке.

Стойка амортизатора Форд Мондео

Рис.22. Стойка амортизатора Форд Мондео

1 – Колпак, 2 — Гайка крепления амортизаторной стойки, 3 — Держатель стойки, 4 — Гайка крепления упора, 5 — Резиновый упор, 6 — Шаровая опора, 7 — Верхняя тарелка пружины, 8 — Винтовая пружина, 9 — Буфер сжатия (Буфер ограничивает ход пружины стойки амортизатора при сжатии, а при разжатии ход пружины ограничен внутренним упором), 10 — Манжета штока поршня амортизатора, 11 — Нижняя тарелка пружины, 12 – Амортизатор, 13 — Поворотный кулак, 14 — Зажимной болт

Разборка стойки амортизатора

Снимите стойку амортизатора. Закрепите приспособление для сжатия пружины в тисках.

Установите стойку амортизатора Ford Mondeo в приспособление и медленно сжимайте пружину до тех пор, пока не разгрузится верхняя опора пружины. Отверните гайку упора пружины.

Снимите упор, шаровую опору и верхнюю тарелку пружины.

Если необходимо заменить только пружину, то медленно ослабьте пружину и снимите гофрированный кожух. Если необходимо заменить только амортизатор, то пружину оставьте сжатой.

Снимите резиновый буфер со штока амортизатора. Если необходимо, сожмите опять пружину.

Наденьте на шток амортизатора резиновый буфер сжатия. Установите пылезащитную манжету.

Вставьте амортизатор в пружину. Обратите внимание на правильность расположения пружины в выштамповке нижней тарелки.

Установите верхнюю тарелку пружины так, чтобы конец пружины правильно расположился в выштамповке тарелки.

Наденьте шаровую опору Форд Мондео и упор. Затяните гайку с моментом 60 Нм, удерживая шток от проворачивания ключом с внутренним шестигранником.

Медленно ослабьте пружину, при этом следите за тем, чтобы конец пружины и упор правильно расположились в посадочных местах тарелки. Установите стойку амортизатора.

На неисправность амортизатора указывают следующие недостатки при движении:

— Долгое раскачивание автомобиля при движении по неровной дороге.

— Увеличивающиеся колебания автомобиля при движении по дороге, имеющей чередующиеся друг за другом неровности.

— Колебание колес при движении по нормальной дороге.

— Увод автомобиля при торможении (может быть вызван и другими причинами).

— Занос автомобиля при повороте из-за недостаточного держания дороги.

— Стук при движении автомобиля.

— Ненормальный износ протектора шин со сглаживанием профиля протектора.

Проверка амортизатора Форд Мондео

Удерживайте амортизатор Ford Mondeo в положении установки его на автомобиле и трижды переместите шток из одного крайнего положения в другое.

При этом шток должен вытягиваться с равномерным большим усилием и утапливаться без определенного усилия, кроме этого, при перемещении штока не должно быть посторонних шумов.

Вытяните полностью шток и отпустите. Шток должен опуститься с равномерной скоростью в нижнее положение.

При безупречном функционировании амортизатора небольшие следы амортизаторного масла не являются основанием для замены.

При большой потере амортизаторного масла замените амортизатор.

Снятие и установка поперечных рычагов передней подвески Форд Мондео

При повреждении шаровой опоры Форд Мондео она может быть заменена. Для этого необходимо высверлить заклепки и закрепить новую опору специальными болтами, которые поступают в запчасти.

Поставляются как запчасти и поперечные рычаги в сборе с шаровой опорой и резиновыми втулками.

Снятие рычагов передней подвески Форд Мондео

Пометьте положение колес на ступице краской, для того чтобы установить их при сборке на прежнее место. Ослабьте гайки колес на опущенном автомобиле. Поднимите перед автомобиля и снимите передние колеса.

Отверните гайки крепления поперечного рычага к подрамнику. Отсоедините обе тяги стабилизатора поперечной устойчивости.

Отсоедините шаровый палец поперечной тяги от поворотного кулака Форд Мондео.

Снимите внутренний хомут резиновой манжеты полуосевого карданного вала. Отверните гайку и вытяните палец шаровой опоры.

Отсоедините поперечный рычаг от поворотного кулака. При затруднении вставьте монтировку между поперечным рычагом и рамой автомобиля и надавите на рычаг вниз. Снимите поперечный рычаг подвески.

Установка рычага передней подвески Форд Мондео

Установите поперечный рычаг на подрамник. Совместите отверстия и вставьте болты сверху, наверните гайки от руки.

Гайки затягивайте, когда автомобиль стоит на колесах. Для того чтобы болты не соприкасались с корпусом коробки передач, вставляйте их только сверху.

Установите карданный вал и закрепите манжету новым хомутом.

Вставьте поперечный рычаг подвески Форд Мондео в поворотный кулак до упора. Вставьте палец спереди, он должен войти в прорези цапфы поворотного кулака.

Затяните гайку пальца с моментом 80 Нм (при установке нового пальца — 55 Нм). При этом палец не должен проворачиваться.

Вставьте палец поперечной рулевой тяги в поворотный кулак и закрепите гайкой с моментом 25 -30 Нм, застопорите гайку новым шплинтом.

Вставьте шплинт в отверстие пальца и отогните концы. Если шплинт не проходит в отверстие, то подтяните резьбовое соединение, пока шплинт не войдет в отверстие.

Затяните соединительные тяги стабилизатора с моментом 50 Нм.

Установите передние колеса так, чтобы совпадали нанесенные ранее метки. Перед установкой колес смажьте тонким слоем консистентной смазки центрирующую поверхность на ступице колеса.

Наверните гайки крепления колеса. Опустите автомобиль и затяните гайки крест-накрест с моментом 100 Нм.

Затяните резьбовое соединение крепления поперечного рычага к подрамнику. Вначале полностью отверните гайки, а затем произведите затяжку в четыре ступени.

Снятие и установка поворотного кулака Форд Мондео

Отпустите гайку оси на автомобиле, стоящем на колесах. Пометьте положение колес на ступице краской, для того чтобы установить их при сборке на прежнее место.

Ослабьте гайки колес на опущенном автомобиле. Поднимите переднюю часть автомобиля и снимите передние колеса. Снимите скобу тормоза.

Подвесьте с помощью проволоки на внутреннем брызговике скобу тормоза, не допуская скручивания или натяжения тормозного шланга.

Тормозной шланг остается подключенным, в противном случае после установки придется удалять воздух из тормозной системы.

Где необходимо, разъедините многоконтактный штекер указателя износа тормозных накладок.

Выпрессуйте палец 3 поперечной рулевой тяги из поворотного кулака 1.

Где необходимо, выверните датчик ABS из поворотного кулака Форд Мондео.

Снимите тормозной диск 4. Выверните зажимной болт 8 и гайку шаровой опоры -6- нижнего поперечного рычага 7 и стяните вниз поперечный рычаг с поворотного кулака.

Выверните зажимной болт крепления стойки амортизатора на поворотном кулаке.

Отверните гайку оси. Самоконтрящуюся гайку оси со свободно вращающейся шайбой можно использовать повторно до пяти раз.

Спрессуйте съемником поворотный кулак с полуосевого кардана. Раздвиньте зажим поворотного кулака и извлеките стойку амортизатора.

Установка поворотного кулака Форд Мондео

Вставьте стойку амортизатора в поворотный кулак. Снимите разжимное приспособление.

Заверните новый самостопорящийся зажимной болт амортизаторной стойки, убедившись в том, что болт проходит через паз в крепежной пластине.

Затяните зажимной болт с моментом 85 Нм. Напрессуйте поворотный кулак Форд Мондео на полуосевой кардан.

Наверните, не затягивая, самоконтрящуюся гайку оси до прилегания к ступице колеса.

Вставьте снизу шаровую опору поперечного рычага в отверстие поворотного кулака и затяните зажимной болт с моментом 80 Нм (на новой шаровой опоре с моментом 55 Нм).
