Схема автомобиля — Пежо 307
Простые схемы электрооборудования на Peugeot 307, начиная с 2000 г. и выше. Peugeot 307 комплектуется одним из пяти двигателей: трех бензиновых с рабочими объемами 1,4; 1,6/ 110 л.с., 2,0/ 138 л.с. и двух дизельных с технологией впрыска Common Rail объемом 2,0 л (EW 10 J4 и DW 10 TD) мощностью 90 л.с. и 110 л.с. Кроме механической 5-ступенчатой КПП, на автомобили с бензиновыми двигателями 1.6 л и 2.0 л возможна установка адаптивной автоматической КПП с системой Tiptronic. В ней совмещаются преимущества механической и автоматической трансмиссий. Передняя подвеска типа MacPherson, задняя — многорычажная со скручивающейся поперечиной.
Кодовое обозначение элементов на электросхемах
0004 — комбинация приборов
1005 — реле автоматической коробки передач для блокировки стартера
1010 — стартер
1020 — генератор
1211 — топливный насос, датчик уровня топлива
1215 — электрический клапан системы улавливания паров топлива
1500 — реле вентилятора радиатора
1506 — двухскоростной вентилятор радиатора
1508 — реле питания малой скорости электродвигателя вентилятора
1509 — реле питания большой скорости электродвигателя вентилятора
1510 — вентилятор радиатора
1630 — блок управления автоматической коробки передач
1635 — электрогидравлический блок автоматической коробки передач
1640 — селектор программ работы автоматической коробки передач
2100 — выключатель сигнала торможения
2110 — дополнительный сигнал торможения
2300 — выключатель аварийной световой сигнализации
2521 — низкочастотный звуковой сигнал
2522 — высокочастотный звуковой сигнал
2610 — левая фара
2615 — правая фара
2630 — задний левый фонарь
2633 — левый фонарь освещения номерного знака
2635 — задний правый фонарь
2636 — правый фонарь освещения номерного знака
3060 — лампа подсветки туалетного зеркала со стороны водителя
3061 — лампа подсветки туалетного зеркала со стороны переднего пассажира
4010 — датчик уровня охлаждающей жидкости
5015 — электродвигатель очистителя ветрового стекла
5115 — насос омывателя ветрового и заднего стекол
5215 — электродвигатель очистителя заднего стекла
5405 — насос омывателя фар
6031 — стеклоподъемник двери переднего пассажира
6032 — стеклоподъемник двери водителя
6202 — замок в двери водителя
6207 — замок в двери переднего пассажира
6220 — концевой выключатель блокировки дверей
6565 — подушка безопасности водителя
6600 — корректор света фар
6670 — блок подушек безопасности и пиротехнических натяжителей
6811 — электродвигатель привода подъемно-сдвижной панели крыши
7020 — блок управления ABS
7215 — многофункциональный дисплей
7306 — выключатель цепи регулирования скорости
7800 — блок управления ESP
8080 — блок управления кондиционером
8410 — автомагнитола
8602 — блок охранной сигнализации
BM34 — коммутационный блок двигателя с 34 электрическими предохранителями
BSI1 — электронный коммутационный блок
BB00 — аккумуляторная батарея
CA00 — замок зажигания
CV00 — подрулевой переключатель COM 2000
Схемы электрооборудования на Peugeot 307
Источник статьи: http://a-shema.ru/index/pezho_307/0-75
Peugeot 307 Замена Эбу.(Проблема Решена)
#1 Тимур
- Город: Октябрьский РБ
- Пол: Мужчина
Здравствуйте. Вобщем пежо 307. Моторный Бош ме744 номер по бошу 0 261 206 943. Погорелец, моторный жгут проводов заменен на новый. Не заводится.
Присутствуют в моторном ошибки, 4 по датчикам дроселя , 2 по нагревателям Дк-ов, 4 по неисправности форсунок, 1 по клапану адсорбера, одна помоему по внутренней неисправности Эбу . К сожелению не могу сказать номера ошибок, так как рр2000(китай) первый раз пользовался, и особо не разобрался внем (да и комп клиента быстро сдох) ее клиент привез с собой. Он недоверяя ремонту мастеров, решил купить свой шнурок, но не разобрался сам.
Далее смотрел своим барсом.
В общем мне очень странно показалось то, что
1 Ддиагностика автоматом определяет эбу и соеденяется с ним. Т.е. ЭБУ отвечает на запрос. и выдает ошибоки.
2 Большое наличие ошибок, которые не удаляются не с рр2000, не с моего барса. при условии, что цепи прозваниваются,
3 В датастрим не отображаются данные по датчикам мотора.
4 Дросельная заслонка Работает.
После долгих размышлений пришел к выводу, что за драйверные ошибки, виновата 30344 потому что она отвечает за большинство исполнительных инструментов и на ней имеется странный квадратный след в центре размером 7мм на 7мм, как будто след от перерева. Еще подозрение вызвала сажа на проце углу первой ноги.
порешил на замене Эбу, (мало ли что еще могло закнуть при замыкании жгута эбу)
Так вот в чем собственно вопрос, хочу из старого эбу в новый перенести еепром 95160, чтоб не прописывать, и не програмировать эбу
Я так полагаю ,что в ней находятся данные о програмированнии ключей комплектности машины и остальное прочее.
если какие то данные еще нужны то готов предоставить
как проще заменить ЭБУ?
Сообщение отредактировал Тимурик: 08 December 2012 — 15:12
#2 Сергей мастер Свислочь
- Город: Беларусь, Гродно
- Пол: Мужчина
#3 Тимур
- Город: Октябрьский РБ
- Пол: Мужчина
#4 Сергей мастер Свислочь
- Город: Беларусь, Гродно
- Пол: Мужчина
#5 Тимур
- Город: Октябрьский РБ
- Пол: Мужчина
#6 Сергей мастер Свислочь
- Город: Беларусь, Гродно
- Пол: Мужчина
#7 Тимур
- Город: Октябрьский РБ
- Пол: Мужчина
#8 enterno
- Город: москва
- Пол: Мужчина
#9 AndrewC
- Город: г. Ярославль
- Пол: Мужчина
#10 enterno
- Город: москва
- Пол: Мужчина
Сообщение отредактировал enterno: 12 December 2012 — 21:47
#11 Тимур
- Город: Октябрьский РБ
- Пол: Мужчина
Вобщем, не удается мне попробовать, привязать отдельно БУ. Хозяин машины привез ЭБУ, БСМ-ку, ключ зажигания с замком зажигания, монтажник подкапотный. Завтра если будет время займусь ей. Всем откликнувшимся СПАСИБО.
О результатах отпишусь.
Сообщение отредактировал Тимурик: 12 January 2013 — 04:42
#12 enterno
- Город: москва
- Пол: Мужчина
Источник статьи: http://forum.adact.ru/index.php?showtopic=25959
Блок управления (ЭБУ) Двигателем Peugeot 307, Номер 9658576080/ BOSCH 0281011630/ EDC 16C34
| Артикул | 5128644 |
| Констр. номер | |
| Автомобиль | 67731 |
| Марка | Peugeot |
| Модель | 307 |
| Кузов | Хэтчбэк 3 дв. |
| Цвет кузова | серебристый |
| VIN | VF33A9HZC84122270 |
| Маркировка двигателя | 9HY,9HZ |
| Год | 2005 |
| Объем двигателя | 1.6 л. |
| Тип двигателя | Дизель |
| Особенности двигателя | HDI |
| КПП | КПП 5-ст.мех.(МКПП) |
| Срок доставки | Узнать срок доставки |

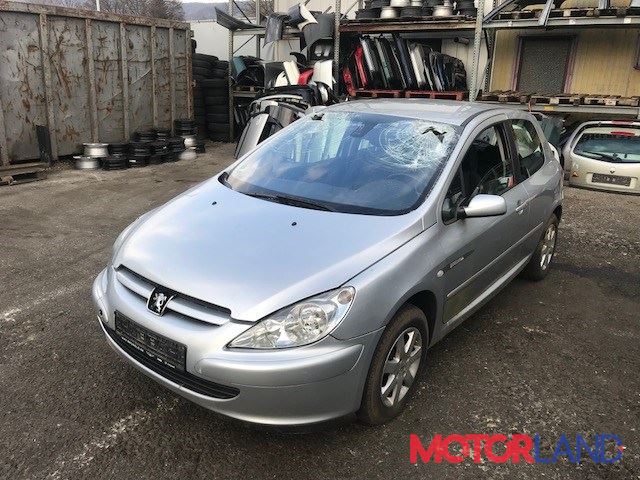

Данная запчасть снята с автомобиля
