Рис. 7.1. Передняя подвеска (левая сторона): 1 – передний шарнир (сайлентблок) рычага передней подвески; 2 – стойка стабилизатора поперечной устойчивости; 3 – амортизаторная стойка; 4 – поворотный кулак; 5 – шаровая опора; 6 – рычаг передней подвески; 7 – штанга стабилизатора поперечной устойчивости; 8 – задний шарнир (сайлентблок) рычага передней подвески; 9 – передний подрамник.

Рис. 7.2. Амортизаторная стойка передней подвески: 1 – телескопический амортизатор; 2 – пружина; 3 – защитный чехол; 4 – верхняя опора амортизаторной стойки.

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.
Основной элемент передней подвески – телескопическая амортизаторная стойка 3 (рис. 7.1), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны следующие основные детали….

…витая цилиндрическая пружина 2 (рис. 7.2)…

…защитный чехол 3 стойки…

…буфер сжатия (установлен под защитным чехлом 3)…

…и верхняя опора 4. Через упорный подшипник и верхнюю опору нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 4 (см. рис. 7.1) передней подвески. Рычаг 6 передней подвески прикреплен задней частью к подрамнику 9 с помощью сайлентблоков 1 и 8, а передней частью через шаровую опору 5 соединен с нижней частью поворотного кулака 4 передней подвески. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с подрамником 9 двумя скобами, а со стойкой передней подвески – стойками 2 стабилизатора.
Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.
Углы поперечного (развал) и продольного («кастер») наклона осей поворота колес заданы конструктивно и в эксплуатации не регулируются, а схождение передних колес регулируют изменением длины тяг рулевого управления.

Источник статьи: http://www.opel-astra-h.dv13.ru/perednyaya-podveska/

Opel Astra H (Family) / Руководство

Содержание

Особенности конструкции передней подвески

Передняя подвеска в автомобиле Opel Astra независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основной элемент передней подвески — телескопическая амортизаторная стойка 3 (рис. 1).

Рис. 1. Передняя подвеска (левая сторона): 1 — передний шарнир (сайлентблок) рычага передней подвески; 2 — стойка стабилизатора поперечной устойчивости; 3 — амортизаторная стойка; 4 — поворотный кулак; 5 — шаровая опора; 6 — рычаг передней подвески; 7 — штанга стабилизатора поперечной устойчивости; 8 — задний шарнир (сайлентблок) рычага передней подвески; 9 — передний подрамник.

Телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны следующие основные детали:

Витая цилиндрическая пружина 2 (рис. 2).

. защитный чехол 3 стойки.

. буфер сжатия (установлен под защитным чехлом 3).

. и верхняя опора 4.

Рис. 2. Амортизаторная стойка передней подвески: 1 — телескопический амортизатор; 2 — пружина; 3 — защитный чехол; 4 — верхняя опора амортизаторной стойки.

Через упорный подшипник и верхнюю опору нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 4 (см. рис. 1) передней подвески. Рычаг 6 передней подвески прикреплен задней частью к подрамнику 9 с помощью сайлентблоков 1 и 8, а передней частью через шаровую опору 5 соединен с нижней частью поворотного кулака 4 передней подвески. Подрамник, в свою очередь, прикреплен к лонжеронам кузова.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с подрамником 9 двумя скобами, а со стойкой передней подвески — стойками 2 стабилизатора.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Углы поперечного (развал) и продольного («кастер») наклона осей поворота колес заданы конструктивно и в эксплуатации не регулируются, а схождение передних колес регулируют изменением длины тяг рулевого управления.

Источник статьи: http://opelastrah.ru/osobennosti-konstruktsii-peredney-podveski.html

Opel Astra Черная фурия › Logbook › [Правильный заменитель] Передний опорный подшипник

От автора:
Правильный заменитель — авторский тег, который я присваиваю оригинальным запчасти без клейма GM

Так совпало, что каждую весну я обновляю что-нибудь из ходовки, в этот раз выбор пал на передние опорные подшипники. Как и у всех, появился звуки при проезде лежачих. Рас менять то сразу оба.

Смотрим в каталог:

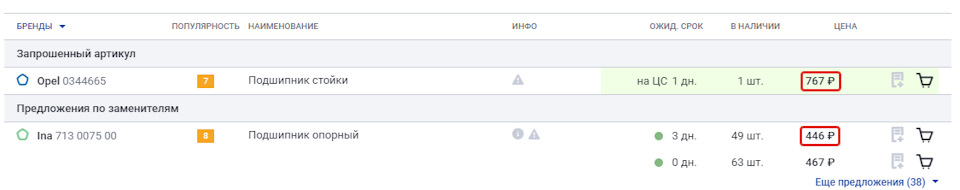

Смотрим цену на оригинал:

Самая заманчивая цена у заменителя под маркой INA, а что же нам предлагается под кодом оригинала.

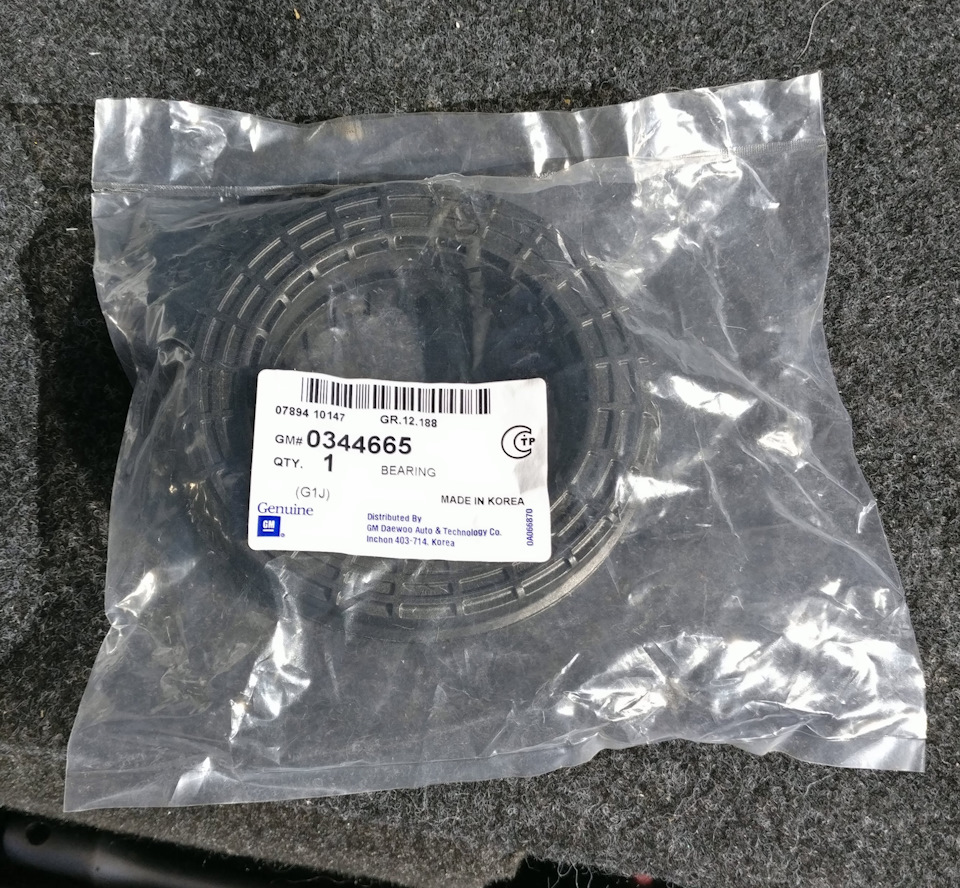

Смотрим на деталь под номером 03 44 665 за 767р.

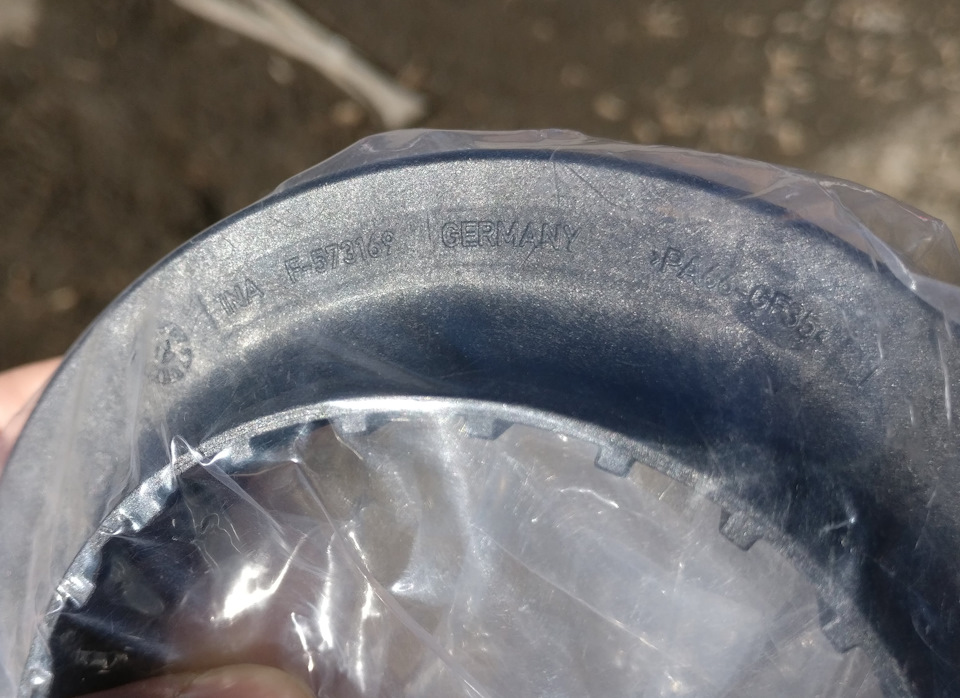

В оригинале идут подшипники INA c маркировкой F-573169 по коду это INA 713 0075 00
Можно сравнить с фотографиями из блога plahish6271 ,как раз куплен код INA 713 0075 00
Вот ссылка на запись в БЖ — Замена опорных подшипников.

В итоге сравнения покупаем INA за 446р и имеем те же подшипники, что и по каталожному номеру.
Всем удачи и покупайте правильные запчасти.

Источник статьи: http://www.drive2.com/l/499577127927022098/

Замена опорных подшипников на Опель Астра H своими руками (1.4, 1.6, 1.8, LPG, CDTI, универсал)

Когда из строя выходит опорный подшипник у Опель Астра Н при вращении руля возникают скрипы, а так же появляются стуки со стороны стоек — это не только раздражает водителя, но и повышает риски износа амортизаторов и передней подвески. Обычно автовладелец думает сразу об услугах автосервиса, стоимость которых в данной ситуации составит 2000-3000 рублей.

Другой способ решения проблемы — самостоятельная замена опорных подшипников на Опель Астра Н. При этом вы потратите всего лишь два часа своего личного времени, а так же 15 минут на чтение данной инструкции, в которой дополнительно представлена информация о том, как выбрать опорный подшипник для Опель Астра H (цена, производитель, артикулы).

Опорный подшипник передней стойки Опель Астра Н: диагностика и расположение

Прежде чем приступать к проверке исправности, сначала определяем признаки выхода из строя опорного подшипника Opel Astra H:

1. Скрип и стук при повороте руля на неровной дороге со стороны передних стоек (лонжерона);
2. Затруднительное вращение колес, ухудшение управляемости автомобилем.

Вышеперечисленные признаки, так же являются важными факторами при диагностике, стук при амортизации и работе стоек, а так же скрип при повороте руля указывают на неисправность «опорников».

Причинами поломки служат, как правило, следующие факторы:

• Небережливый стиль езды;
• Разгерметизация верхних опор (влага, грязь);
• Некачественные комплектующие детали;
• Естественный износ (истечение срока службы).

Расположение опорного подшипника на передней стойке Опель Астра H:

Скрип при вращении руля Opel Astra H:

Как определить неисправность верхней опоры:

Источник статьи: http://zamena-podshipnikov.ru/zamena-opornogo-podshipnika-opel-astra-n.html

Замена подшипника передней ступицы (для применения на моделе Opel Astra G)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремонт ходовой части Opel Astra Classic , ходовая часть автомобиля Opel Astra Classic , передняя подвеска Opel Astra Classic , задняя подвеска Opel Astra Classic , ремонт передней подвески Opel Astra Classic , ремонт задней подвески Opel Astra Classic , ремонт ходовой части Opel Astra G , ходовая часть автомобиля Opel Astra G , передняя подвеска Opel Astra G , задняя подвеска Opel Astra G , ремонт передней подвески Opel Astra G , ремонт задней подвески Opel Astra G , ремонт ходовой части Chevrolet Viva , ходовая часть автомобиля Chevrolet Viva , передняя подвеска Chevrolet Viva , задняя подвеска Chevrolet Viva , ремонт передней подвески Chevrolet Viva , ремонт задней подвески Chevrolet Viva

#подшипник_ступицы #передняя_подвеска #Opel_Astra_G

Подшипник передней ступицы

Примечание:
— Ниже описаны снятие и установка подшипника передней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
— Ступица, подшипник и датчик частоты вращения ABS представляют собой неразборной узел. В случае неисправности подшипника или другого элемента узла необходимо заменить всю ступицу в сборе.

Снятие

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Клещами выпрямляем края шплинта гайки крепления ступицы…

… и затем извлекаем его.

5. Ключом с головкой на 30 ослабляем затяжку гайку крепления ступицы (при необходимости нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания).

Примечание:
Если нажатие на педали тормоза является недостаточно, то зафиксируйте ступицу от проворачивания, удерживая ее монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами.

6. Затем окончательно отворачиваем и извлекаем гайку крепления ступицы вместе с шайбой.

7. Острогубцами отгибаем в сторону удерживающую пружину тормозной колодки.

8. В зависимости от того, с какой стороны меняем подшипник передней ступицы, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо.

9. Поддеваем отверткой и снимаем резиновые защитные колпачки двух направляющих пальцев тормозного суппорта.

10. Ключом с шестигранником на 7 отворачиваем два направляющих пальца тормозного суппорта.

11. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание:
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

12. Снимаем тормозной суппорт в сборе с колодками. Подвешиваем его при помощи подходящей толстой проволоки за элемент подвески.

Внимание:
Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.

13. Ключом с насадкой TORX T30 отворачиваем винт крепления и снимаем тормозной диск.

Примечание:
Если диск “прикипел”, слегка обстукиваем его молотком, чтобы сбить с посадочного места на ступице.

14. При помощи молотка слегка выбиваем приводной вал из ступицы.

Примечание:
Во избежание повреждений хвостовика наружного шарнира приводного вала, между молотком и валом подставьте деревянный брусок.

15. Удерживая одним ключом на 18 болт крепления шаровой опоры, вторым ключом на 18 отворачиваем гайку крепления шаровой опоры к поворотному кулаку. Затем извлекаем болт крепления.

Примечание:
Перед извлечением постарайтесь запомнить установочное положение болта.

16. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака.

17. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, тем самым высвобождая палец шаровой опоры из хомута. Отводим амортизаторную стойку в сторону и отпускаем рычаг, соблюдая при этом осторожность, чтобы не повредить пыльник шаровой опоры.

Примечание:
Для облегчения извлечения, наносим легкие удары молотка по нижнему рычагу, как показано ниже.

18. Отводим амортизаторную стойку в сторону и окончательно извлекаем приводной вал из ступицы. Затем подвязываем приводной вал.

Внимание:
Приводной вал не должен свешиваться вниз. Свободное вывешивание валов сразу же выведет из строя их шарниры.

19. Отверткой поддеваем стопорный язычок и затем отсоединяем электрический разъем датчика частоты вращения ABS.

20. Отверткой поддеваем и затем отсоединяем колодку электрического разъема датчика частоты вращения ABS от поворотного кулака.

21. Ключом с головкой Е18 отворачиваем три болта крепления ступицы. Болты удаляем в отходы, поскольку они подлежат обязательной замене.

22. Снимаем переднюю ступицу в сборе с подшипником и грязезащитным щитком с поворотного кулака. При необходимости наносим легкие удары молотка по ступице, чтобы “сорвать” ее с посадочного места.

23. Снимаем со ступицы грязезащитный щиток. Удаляем ступицу в сборе с подшипником в отходы.

Установка

1. Щеткой по металлу тщательно очищаем от масла и грязи привалочную поверхность поворотного кулака куда будет устанавливаться новая ступица в сборе с подшипником.

2. Устанавливаем грязезащитный щиток и затем новую ступицу в сборе с подшипником и датчиком частоты вращения ABS на поворотный кулак.

3. Вкручиваем и затем равномерно затягиваем новые болты крепления ступицы с моментом затяжки 90 Н·м. Затем доворачиваем их сначала на угол 30°, а затем на угол 15°.

4. Закрепляем на поворотном кулаке колодку электрического разъема датчика частоты вращения ABS и затем подсоединяем его разъем. Должен раздастся характерный щелчок.

5. Отвязываем приводной вал. Затем отводим амортизаторную стойку в сторону и вставляем приводной вал в ступицу.

6. Одновременно с этим вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 100 Н·м, удерживая при это болт от проворачивания.

7. Устанавливаем тормозной диск на ступицу и закрепляем его винтом. Момент затяжки: 4 Н·м.

Примечание:
Перед установкой тормозного диска наносим на ступицу медную смазку. Это позволит в будущем избежать “прикипания” тормозного диска к ступице.

8. Возвращаем на место тормозной суппорт в сборе с колодками и затягиваем два направляющих пальца с моментом затяжки 28 Н·м.

9. Острогубцами возвращаем на место удерживающую пружину тормозной колодки.

10. Вставляем шайбу…

… и наживляем гайку крепления ступицы.

11. Нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания. Если нажатие на педали тормоза является недостаточно, то фиксируем ступицу от проворачивания, удерживая ее монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами. Окончательно затягиваем гайку крепления ступицы в следующей последовательности:

— Затягиваем с моментом 120 Н·м.

— Полностью отворачиваем гайку.

— Затягиваем с моментом 20 Н·м.

— Доворачиваем на угол 80° и до совмещения отверстия под шплинт с пазом на гайке.

12. Устанавливаем новый шплинт и загибаем его наружную ножку вокруг гайки. Внутреннюю ножку шплинта загибаем внутрь, затем откушиваем его свободный конец.

13. Устанавливаем колесо и опускаем автомобиль на землю.

14. Несколько раз сильно нажимаем на педаль тормоза для того, чтобы тормозные колодки заняли свое рабочее положение.

15. Проверяем и при необходимости восстановляем уровень тормозной жидкости в расширительном бачке. Закручиваем крышку бачка.

16. После всех работ проверяем и при необходимости регулируем углы установки колес.
