Устройство передней подвески
Шасси. Подвеска автомобиля. Фольксваген Гольф 4
Передняя подвеска

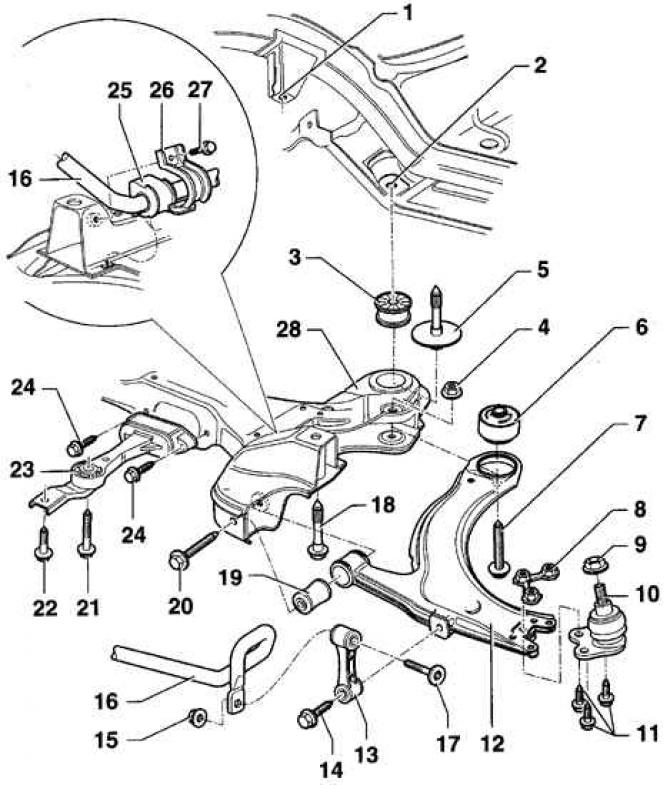

Элементы передней подвески
- 1 — кронштейн для крепления;
- 2 — гайка, приваренная к кузову;
- 3 — резинометаллическая опора;
- 4 — самоконтрящаяся гайка. При установке необходимо использовать новую гайку;
- 5 — болт М14х1,5х63, 100 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;
- 6 — задняя опора;
- 7 — болт М 12х1,5х70, 70 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;
- 8 — пластина с гайками;
- 9 — самоконтрящаяся гайка, 45 Нм. При установке необходимо использовать новую гайку;
- 10 — наружный шарнир;
- 11 — болт, 20 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;
- 12 — нижний рычаг передней подвески;
- 13 — соединительная тяга;
- 14 — болт, 45 Нм;
- 15 — самоконтрящаяся гайка, 30 Нм. При установке необходимо использовать новую гайку;
- 16 — стабилизатор поперечной устойчивости. Для снятия необходимо опустить нижнюю поперечную балку;
- 17 — болт с внутренним шестигранником;
- 18 — болт М14х1,5х95, 100 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;
- 19 — передняя опора;
- 20 — болт М12х1,5х82, 70 Нм + довернуть на угол 90°. При установке необходимо использовать новый болт;
- 21 — болт М10х70, 50 Нм;
- 22 — болт М10х30, 50 Нм;
- 23 — маятниковая опора;
- 24 — болт М8х48, 25 Нм;
- 25 — резиновая опора;
- 26 — зажим опоры;
- 27 — болт, 25 Нм;
- 28 — нижняя поперечная балка
Подвеска является связующим звеном между кузовом и колесами. Через них передаются на кузов силы, воздействующие на колеса. Элементы, входящие в подвеску, смягчают динамические нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля.
В передней подвеске винтовые пружины и амортизатор представляют собой компактную амортизационную стойку. Верхняя часть амортизационной стойки крепится к кузову, а нижняя – к поворотному кулаку. Нижняя часть поворотного кулака крепится к трехплечему нижнему рычагу передней подвески. Нижние рычаги передней подвески соединяются с балкой. Балка через резинометаллические опоры соединяется с кузовом.
Крутящий момент от коробки передач к колесам передается с использованием приводных валов с шарнирами равных угловых скоростей.
Предупреждение: Категорически запрещается производить сварочные и рихтовочные работы на элементах передней подвески. Обязательно производите замену самоконтрящихся гаек, а также болтов со следами коррозии.
