ЗАПЧАСТИ ДЛЯ ПОГРУЗЧИКОВ HYSTER H1.6FT СЕРИЙ F001 С ДВИГАТЕЛЯМИ MAZDA 2.0L LPG И ДВИГАТЕЛЯМИ YANMAR 2.6L DIESEL | КАТАЛОГ ЗАПЧАСТЕЙ ПОГРУЗЧИКА HYSTER H1.6FT СЕРИЙ F001

7

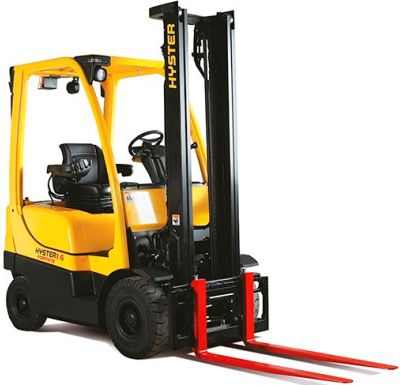

ВИЛОЧНЫЙ ПОГРУЗЧИК HYSTER H1.6FT СЕРИЙ F001, РАБОТАЮЩИЙ НА ДИЗЕЛЬНОМ ИЛИ ГАЗОВОМ ТОПЛИВЕ
Компактный и надежный погрузчик с двигателем внутреннего сгорания, обладающий мощностными характеристиками, которые позволят выполнить любую самую сложную задачу.

Самый компактный погрузчик с двигателем внутреннего сгорания в серии Hyster Fortens, H1.6-2.0FT, предназначен для работ, производимых в жестких условиях в помещениях или на улице, характеризуется низким уровнем стоимости владения.

Он выпускается в конфигурациях Fortens или Fortens Advance, с 2,6-литровым дизельным или 2,0-литровым газовым двигателем. Эти прочные и надежные вилочные погрузчики предназначены для интенсивных круглосуточных логистических работ и дилерских филиалов.

Вилочный погрузчик с противовесом, работающий на дизельном или газовом топливе Hyster H1.6-2.0FT имеет следующие характеристики:

Прочная конструкция шасси и мачты для обеспечения устойчивости при подъеме на большую высоту, превосходный обзор и устойчивость.

Стандартные модели Fortens оборудуются трансмиссией Electronic Powershift Transmission, но возможен выбор вариантов трансмиссий — Electronic Powershift или DuraMatch.

Усовершенствованные модели Fortens Advance оборудуются трансмиссией DuraMatch™, которая управляет торможением и сменой направления движения погрузчика, продлевая срок службы тормозов и шин и предотвращая износ трансмиссии.
Все агрегаты контролируются, защищаются и управляются при помощи бортового компьютера системы Pacesetter VSM™, работающего через шину связи CANbus. Эта система позволяет регулировать производительность погрузчика, а также включает основные функции мониторинга, обеспечивающие простую и быструю диагностику, минимизацию простоев и и излишней замены деталей.
Изолированный двигатель снабжен эластомерными опорами, которые минимизируют шум и вибрации при операциях, а плавающая конструкция приводной оси повышает надежность и обеспечивает продолжительный срок службы.
Безотказная гидравлическая система с фитингами ORFS с герметизирующими кольцевыми уплотнениями повышает надежность, а датчики и переключатели на эффекте Холла предназначены для продления срока службы погрузчика.
Не требующий обслуживания механизм поддержания устойчивости Hyster (HSM) увеличивает боковую устойчивость вне зависимости от неровностей поверхности.
Инновационная конструкция кабины оператора обеспечивает простой доступ в нее оператора, прекрасный круговой обзор и и удобное расположение органов управления.
Легкая доступность всех узлов от капота до противовеса обеспечивает быстрое и эффективное обслуживание. Упрощенная прокладка проводов и гидравлических линий обеспечивает более простой доступ к компонентам, что сокращает затраты времени при незапланированном ремонте и регламентном обслуживании.
Для того, чтобы производительность соответствовала условиям эксплуатации, предусмотрен ряд опций, среди которых усовершенствованные варианты гидравлической системы и системы охлаждения.

HYSTER H1.6FT СЕРИИ F001 СЕРИЙНЫХ НОМЕРОВ С B00001 до B99999 С ГАЗОВЫМ ДВИГАТЕЛЕМ MAZDA 2.0L LPG АКПП (T117)
ФИЛЬТРЫ
000033252 ПРЕДОЧИСТИТЕЛЬ ВОЗДУХА
000002518 ФИЛЬТР ВОЗДУШНЫЙ В СБОРЕ
000022821 ФИЛЬТР ВОЗДУШНЫЙ — СМЕННЫЙ ЭЛЕМЕНТ

Для примера взяли вилочный погрузчик Hyster H1.6FT серийный номер F001B06415H 2010 года выпуска

HYSTER H1.6FT F001 СЕРИЙНЫХ НОМЕРОВ С B00001 ДО B99999 С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ YANMAR 4TNE92-NMHA 2.6L DIESEL АКПП (T117)
ФИЛЬТРЫ
000033303 ФИЛЬТР ВОЗДУШНЫЙ В СБОРЕ
000004204 ФИЛЬТР ВОЗДУШНЫЙ — ЭЛЕМЕНТ

Источник статьи: http://totalparts.ru/zapchasti_dlya_pogruzchikov/hyster/h16ft_ser_f001_engine_mazda_20l_lpg_and_yanmar_26l_diesel

Погрузчики hyster — обзор моделей грузоподъемной техники

Вот уже более 80 лет американская компания Hyster выпускает большое количество разнообразной грузоподъемной техники, особое место среди которой занимают вилочные погрузчики. В производственной программе этого бренда представлены машины самых разных размеров и грузоподъемности, рассчитанные на самые разнообразные условия работы.

Погрузчики Hyster

Покупателям предлагаются погрузчики, оборудованные всеми видами двигателей, как работающие на дизельном топливе или газе, так и электрические. Вес грузов, которые с успехом могут быть перемещены этой техникой, может доходить до 48 т. Есть модели как для работы внутри помещений, так и на открытых площадках.

Компания одной из первых стала обращать внимание на условия работы оператора, понимая, что производительность техники состоит не только из впечатляющих значений в технических характеристиках, но и способности продолжительное время управлять всеми возможностями машины.

Преимущества

Модельный ряд вилочных погрузчиков Hyster позволяет подобрать машину под конкретные задачи, бюджет и пожелания заказчика. При этом помимо фирменной надежности, продуманности конструкции и рабочего места оператора, техника оборудуется системами и узлами, повышающими удобство, безопасность и производительность машины. Среди них:

1. Разнообразные двигатели – дизельные и газовые. Первые – надежны и долговечны, вторые – дешевле в эксплуатации.
2. Трансмиссии. Обычную Electronic Powershift можно заменить на более продвинутую DuraMatch™, которая, при отпускании педали газа, динамически управляет торможением погрузчика и сменой направления его движения. DuraMatch™ Plus имеет расширенную функцию торможения, управления гидравлической системой и работой двигателя (EFT).
3. Система(LSH), реагирующая на нагрузку в гидравлической системе и работу двигателя, повышает экономичность и производительность.
4. Система регулирования устойчивости (HSM) мониторит положение погрузчика, препятствуя опрокидыванию.
5. Бортовой компьютер Pacesetter VSM™ следит за состоянием узлов, систем, управляет производительностью погрузчика.
6. Фирменная кабина «Vista» обладает отличной обзорностью, возможностью регулировать органы управления. Вместо традиционного джойстика Touch Control™возможно применение блока компактных мини-рычагов.

Вместо вил предусмотрено использование разнообразного навесного оборудования.

Недостатки

При тестировании погрузчиков Hyster отмечается высокий уровень этой техники, и к недостаткам относят излишнюю податливость пневматических шин, особенно при перемещениях с грузом и въезде на наклонный пандус. Шины из супер эластика придали бы больше устойчивости.

Погрузчики с ДВС

В категории погрузчиков, рассчитанных на работу с грузами до 9 т, компания Hyster предлагает большое количество моделей. Серию CT отличают простота конструкции, низкая цена, что делает эти машины хорошим вариантом приобретения «рабочей лошадки» для повседневной работы на предприятиях, где не требуется интенсивное применение 24 часа в сутки, и погрузчику не придется часто транспортировать грузы по наклонным поверхностям.

Для более интенсивной эксплуатации предназначены погрузчики в конфигурации Fortens.

Основные различия конфигураций:

• Fortens. Оснащается барабанными тормозами и 1 или 2-скоростной трансмиссией Electronic Powershift, за исключением моделей грузоподъемностью 8-9 т, в которые устанавливается более продвинутая трансмиссия DuraMatch™.
• Fortens Advance и Fortens Advance + оснащаются трансмиссией DuraMatch™, имеющей от 1 до 3 скоростей в зависимости от модели. Также используются «мокрые» (маслопогружные) тормоза.

Фото погрузчика Hyster с ДВС H2.0-3.5FT Fortens Advance

Еще одной особенностью этого типа погрузчиков является их компактность. Даже самая грузоподъемная модель построена на платформе, имеющей колесную базу всего 2450 мм.

Основные технические характеристики погрузчиков с ДВС табл. 1:

Модель	H1.6FT	H2.0FTS	H2.5CT	H2.0FT
Конфигурация	Fortens/Fortens Advance		—	Fortens/Fortens Advance/Fortens Advance +
Двигатель	Yanmar 4TNE92 / Mazda FE LPG		Yanmar 4TNE92 / Mazda F2 LPG
Мощность, л.с. (кВт)	39.6(29.1)/40.5(29.8)		39.6(29.1)/49(36)
Трансмиссия	Powershift/DuraMatch™		Power shift	Powershift/DuraMatch™/ DuraMatch™2/DuraMatch™Plus2
Грузоподъемность, кг	1600	2000	2500	2000
Высота подъема, кг	5500		5075	5500
Колесная база, мм	1385		1623
Скорость движения, км/ч	20,5		16.9/18.3	16.9/19.1
Скорость подъема груза, мм/с	640	570	410/470	660/620/610
Радиус разворота, мм	1955	1985	2239	2149
Масса, кг	3059	3294	3623/3515	3520

Основные технические характеристики погрузчиков с ДВС табл. 2:

Модель	H3.0FT	H4.5FT(S)-5	H5.5F	H7.0FT
Конфигурация	Fortens/Fortens Advance/Fortens Advance +
Двигатель	Yanmar 4TNE92 / 4TNE98 / Mazda F2 LPG /Kubota 2.5L LPG	Kubota V3800 / GM 4.3L LPG
Мощность, л.с. (кВт)	39.6(29.1)/58.5(43)/49(36)/46.5	74.8(55)/77(105)
Трансмиссия	Powershift/DuraMatch™/ DuraMatch™2/DuraMatch™Plus2			Powershift/DuraMatch /DuraMatch™Plus3
Грузоподъемность, кг	3000	4500	5000	7000
Высота подъема, кг	5125	5900		6065
Колесная база, мм	1623	2100(1830)	2100	2235
Скорость движения, км/ч	20/21.2	22.7/23.7		21/25
Скорость подъема груза, мм/с	640/510/520/490	450/480		480/530
Радиус разворота, мм	2277	2837(2619)	2915	3388
Масса, кг	4437/4329	6657/7073	7657/7606	9462/9410

С большой грузоподъемностью

Погрузчики с грузоподъемностью до 48 т предназначены для работы в портах, в промышленности, везде, где приходится иметь дело с большим весом грузов.

Компания Hyster, работая совместно с производителем двигателей Cummins, предлагает модели с моторами, отвечающим стандартам Tier 4i/Stage III B, став первым производителем, чья техника отвечает этим жестким нормам по токсичности выхлопных газов. Этого удалось достичь благодаря использованию самого современного электронного блока Cummins CM2250, управляющего работой двигателя, а также применяемой системы рециркуляции выхлопных газов, разнообразных фильтров. Все это позволят экономить до 20% топлива. Режим работы ECO-eLo регулирует максимальные обороты двигателя и оптимизирует производительность и расход топлива.

Все модели имеют модификацию (с буквой «S») с укороченной базой. Комфортабельная звукоизолированная кабина оснащается стеклоочистителем стеклянной крыши для обеспечения лучшей обзорности при работе с грузами на высоте при любой погоде.

Фото погрузчика hyster H8-16XM-6 с большой грузоподъемностью

Основные технические характеристики табл. 1:

Модель	H10XM(S)-6	H16XM-6	H18XM(S)-9	H20XM(S)-9
Двигатель	Cummins QSB 4.5L / 6.7L	Cummins QSB 6.7L
Мощность, л.с. (кВт)	160(122)/155(116)	223(164)
Трансмиссия	ZF WG161		ZF WG211
Грузоподъемность, кг	10000	16000	18000	20000
Высота подъема, мм	7000
Колесная база, мм	2900(2700)	3300	3750(3500)
Скорость передвижения, км/ч	30,6	26,3	25
Скорость подъема груза, мм/с	360	340	450 (300)	380 (250)
Радиус разворота, мм	4111(3914)	4584	5173(4863)
Масса, кг	15180(15287)	20119	26932(28095)	29284(30456)

Основные технические характеристики табл. 2:

Модель	H25XM(S)-9	H32XM(S)-9	H44XM(S)-12	H48XM(S)-12
Двигатель	Cummins QSB 6.7L		Cummins QSL 9.0L / QSM 11L
Мощность, л.с. (кВт)	264(194)		300(224)/365(272)
Трансмиссия	ZF WG211		DANA S.O.H. TE 27 / DANA S.O.H. TE 32
Грузоподъемность, кг	25000	32000	44000	48000
Высота подъема, мм	9250	9860	9890
Колесная база, мм	4315(3655)	4825(3935)	7720(5380)
Скорость передвижения, км/ч	25		20
Скорость подъема груза, мм/с	330	270	240
Радиус разворота, мм	6185(5326)	6818(5691)	7720(7100)
Масса, кг	37473(37051)	44919(45049)	52350	60963

Видео обзор тяжелых вилочных погрузчиков Hyster:

Мини-погрузчики с ДВС

Для работы в узких проходах складов Hyster предлагает серию мини-погрузчиков, сочетающих компактность и высокую грузоподъемность. Специально разработаннаяпространственная рама, в которой применяются высокопрочные материалы в самых нагруженных местах, большой угол поворота управляемых колес, позволили небольшому и маневренному погрузчику оперировать грузами до 7 т. На все модели устанавливаются бандажные колеса.

Основные характеристики популярных моделей табл. 1:

Модель	S2.0FT	S2.5FT	S3.5FT	S4.0FT
Конфигурация	FortensAdvance/FortensAdvance+
Двигатель	Mazda F2 LPG/ GM 2.4l			GM 2.4l
Мощность, л.с. (кВт)	38(51.7)/63(46.2)			63(46.2)
Трансмиссия	DuraMatch™			DuraMatch™/DuraMatch™Plus2
Грузоподъемность	2000	2500	3500	4000
Высота подъема, мм	6000
Колесная база, мм	1430			1570
Скорость передвижения, км/ч	17,2			20,1
Скорость подъема груза, мм/с	600		530	610
Радиус разворота, мм	1950	2000	2199	2298
Масса, кг	3555	3910	4810	5932

Основные характеристики популярных моделей табл. 2:

Модель	S4.5FT	S5.5FT(S)	S6.0FT	S7.0FT
Конфигурация	FortensAdvance/FortensAdvance+		Fortens/FortensAdvance
Двигатель	GM 2.4l		Kubota V3800E4 / GM 4.3L LPG
Мощность, л.с. (кВт)	63(46.2)		74/8(55)/104.7(77)
Трансмиссия	DuraMatch™/DuraMatch™Plus2		Powershift/DuraMatch™
Грузоподъемность	4500	5500	6000	7000
Высота подъема, мм	5300		5600
Колесная база, мм	1790		1830	2100
Скорость передвижения, км/ч	20,1		20.7/20.9
Скорость подъема груза, мм/с	560		480/530	450/530
Радиус разворота, мм	2447	2534(2375)	2292/2585
Масса, кг	7262	7885(7909)	8667/8616	9531/9480

3-х колесные

На складах, где на учете каждый сантиметр, и проходы между стеллажами не позволяют использовать даже компактные погрузчики, на помощь приходят 3-колесные электропогрузчики. Главное их достоинство – маневренность.

Фото 3-х колесного погрузчика hyster A1.3XNT

Режимы работы HiP и eLo позволяют переключаться на производительный или экономичный режим функционирования машины.

Сфера применения– склады с ровным горизонтальным полом.

Характеристики моделей в таблице:

Модель	A1.3XNT	A1.5XNT	J1.5XNT	J1.6XNT	J1.8XNT
Модификация	—	—	SWB	SWB/ MWB/ LWB	MWB/ LWB
Мощность, кВт	4,7	4,7	—	—	—
Грузоподъемность, кг	1300	1500	1500	1600	1800
Высота подъема, мм	5500
Колесная база, мм	1168	1222	1290	1290/1386/1494	1386/1494
Напряжение бортовой сети, В	24		48
Емкость АКБ, В/А*ч	735-875	840-1000	500	500/625/750	625/750
Скорость передвижения, км/ч	12		16
Скорость подъема груза, мм/с	300		430		410
Радиус разворота, мм	1398	1452	1479	1479/1577/1685	1577/1685
Масса, кг	2700	2905	2971	3083/3258	3335/3331

4-х колесные

Электро погрузчики, построенные по классической схеме с 4 колесами, при сходных размерах со своими трехопорными собратьями, способны оперировать грузами до 5.5 т весом. Радиус поворота у них при этом немного больше, зато и устойчивость лучше.

Разный размер платформы позволяет использовать различные аккумуляторы. Все модели имеют модификации с бандажными шинами.

Характеристики моделей табл. 1:

Модель	J1.6XN	J2.0XN	E2.5XN	J3.0XN
Конфигурация	—	—	Advance /Advance+
Модификация	MWB/ LWB		MWB/ LWB	LWB
Мощность, кВт	5 (2 шт)		10 (2 шт)
Грузоподъемность, кг	1600	2000	2500	3000
Высота подъема, мм	5500		6000	5810
Колесная база, мм	1431/1539	1530	1606/1750	1750
Напряжение бортовой сати, В	48		80
Емкость АКБ, В/А*ч	325/750	750	560/700	700
Скорость передвижения, км/ч	16		18/21	14/19,5
Скорость подъема груза, мм/с	430	400	380/490	330/420
Радиус разворота, мм	1654/1762		1931/2073	2073
Масса, кг	3036/3209	3356/3386	4930	5000

Характеристики моделей табл. 2:

Модель	E3.5XN	J4.0XN	J5.0XN	J5.5XN6
Конфигурация	Advance /Advance+	Advance
Модификация	LWB	—	—	—
Мощность, кВт	10 (2 шт)	14.2 (2 шт)
Грузоподъемность, кг	3500	4000	5000	5500
Высота подъема, мм	5810	6000	5735	5290
Колесная база, мм	—	2020		2180
Напряжение бортовой сати, В	80
Емкость АКБ, В/А*ч	700	840-930
Скорость передвижения, км/ч	16/18	20		19,5
Скорость подъема груза, мм/с	310/370	440	360	300
Радиус разворота, мм	2139	2411		2573
Масса, кг	5320	7435	7821	8867

На видео погрузчики hyster в работе:
