Поршни СТИ BMW 3,0l M54B30 (CR=10,2) кольца 1,5/1,5/2,0

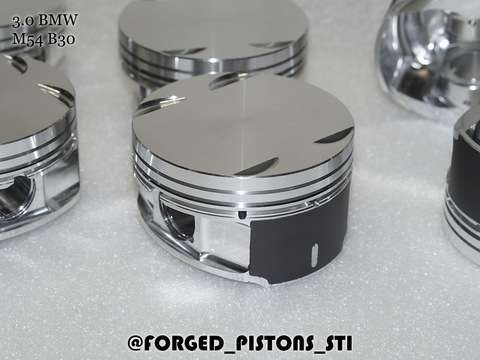

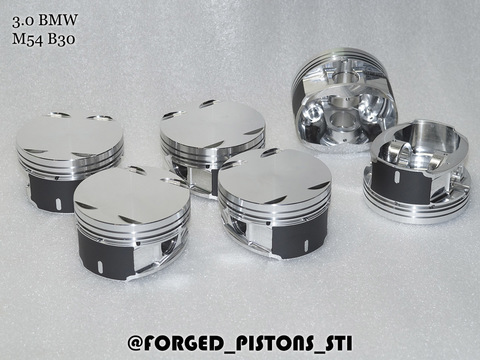

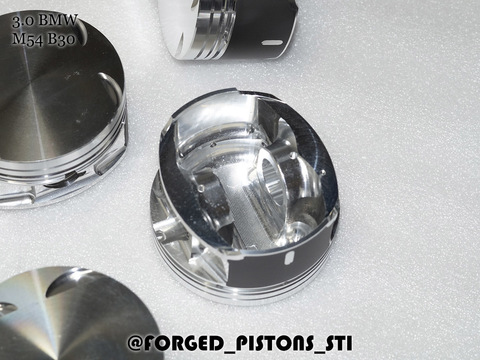

Кованые поршни для автомобилей BMW с двигателями M54B30.
Данный мотор славится хорошей надежностью и отличным ресурсом. Однако в случае ремонта, клиент сталкивается с высокой стоимостью оригинальных запчастей или низким качеством заменителей.
Мы предлагаем поршни как в стандартном размере 84,00мм, так и ремонтных +0,25 (84,25мм) и +0,50 (84,50мм).
При инсталляции поршни требуют тепловой зазор 0,06мм.
По многочисленным просьбам клиентов, поршни выпускаются теперь под кольца 1,5/1,5/2,0мм. Пальцы остаются или стандартные, или доукомплектовываем своими, в случае их сильного износа.
Степень сжатия (CR) сохраняется стандартная 10.5:1.
Данные моторы очень чувствительны к перегревам — рекомендуется следить за системой охлаждения, а так же весьма требовательны к маслам, рекомендация на Российском рынке менять его каждые 5-7 тыс. км.
Двигатель M54B30 инсталлировался на автомобили:
BMW 3-Series (E46))
BMW 5-Series (E61)
BMW 5-Series (E60)
BMW 5-Series (E39)
BMW 7-Series (E65)
BMW X3 (E83)
BMW X5 (E53)
BMW Z4 (E85)
OEM: 11257506222, 11257506224
Кольца:800001810000, 082 72 N0 (84.0mm), 800001810025, 082 72 N1 (84.25mm), 800001810050, 082 72 N2 (84.50mm)
Вес поршня:
Артикулы по каталогу СТИ:
84,00мм — поршни СТИ 330.07
84,25мм — поршни СТИ 330.07.1
84,50мм — поршни СТИ 330.07.2
Источник статьи: http://xn—-otbbrefilj9c.xn--p1ai/product/porshni-sti-bmw-30l-m54b30-koltsa-151520-cr102
Проблемы и надежность двигателя BMW M54
Рядные бензиновые «шестерки» M54 дебютировали в 2000-м году. 3-литровая версия досталась кроссоверу X5. К концу 2000 года появились 2,2- и 2,5-литровые варианты мотора М54. Мы будем разбирать самую младшую версию. У нее наименьший диаметр цилиндров и ход поршней. 2,5 и 3,0-литровые двигатели М54 имеют одинаковый диаметр цилиндров, отличаются ходом поршней.
От своих предшественников – моторов М52 – агрегаты М54 отличаются полностью электронной дроссельной заслонкой, электронноуправляемым термостатом и отсутствием обратной линии в топливной магистрали. Моторы семейства М54 выпускались до 2006 года.
На нашем YouTube-канале вы можете посмотреть разборку двигателя BMW М54В22, снятого с BMW 520i (E39).
Надежность мотора BMW M54
Двигатель BMW M54 являются очень надежным. Он получил долговечный привод ГРМ с двумя цепями. Ремень привода навесных агрегатов рассчитан на весь срок службы мотора. Блок двигателя алюминиевый с чугунными гильзами, которые можно точить. Производитель предусмотрел ремонтные размеры поршневых колец, а также коренных и шатунных вкладышей. Но слабые места у двигателя М54 все же есть. Сейчас расскажем о них.
Плавающие обороты
Двигателю M54 на этапе прогрева свойственно плавание оборотов, при этом фиксируются пропуски зажигания в цилиндрах. Причин пропусков у этого двигателя может быть много: от катушек, свечей, форсунок, провода «массы», забитого топливного насоса и расходомера, до изношенного топливного насоса, растянутой цепи и проседания гидрокомпенсаторов. Немецкие инженеры выпускали обновленное ПО, которое устраняло часть врожденных причин нестабильных холостых оборотов.
Обычно проблема с плаванием оборотов на двигателях М54 обостряется в межсезонье, в сырую и морозную погоду.
Клапанная крышка и течи масла
Клапанная крышка имеет неприятное свойство – она трескается в задней части и начинает пропускать масло. Но до этого масло начнет сочиться через прокладку клапанной крышки, запотевания и подтеки можно будет заметить на экранах над выпускным коллектором.
Также масло может попадать в колодцы свечей зажигания.
Со временем прокладка алюминиевого кроншейна масляного фильтра дает течь, в этом случае следы масла появятся слева на блоке двигателя.
Запотеванием масла может огорчить уплотнение по стыку масляного поддона и блока. Нередко дает течь задний сальник коленвала.
При больших пробегах запотевания масла могут появиться по масляному щупу – в том месте, где его трубка входит в блок. И на трубке, подающей масло в блок VANOS.
Впускной коллектор
Пластиковый впускной коллектор недолговечен, может треснуть. Из-за этого возникнет подсос воздуха. Обычно трещина во впуске возникает на фоне проблемы в системе вентиляции картера.
DISA
Впускной коллектор двигатель М54 оснащен механизмом изменения его длины, благодаря которому регулируются колебания воздушных потоков в нем. Т.е. в коллекторе есть длинные и короткие трубопроводы. Переключение между ними происходит при помощи заслонки.
Сама пластиковая заслонка посажена пластиковую ось. Со временем ось и посадочное отверстие в заслонке изнашиваются. Заслонка начинает просто болтаться на оси, перестает выполнять свою функцию. При этом на работающем двигателе слышен пластиковые треск или ударчики. В перспективе заслонка может просто отломаться и улететь в направлении впускных клапанов. И фрагменты поломанной оси улетят туда же, что чревато ремонтом со вскрытием двигателя.
Привод заслонки вакуумный. В актуаторе со временем рвется мембрана, после чего заслонка перестает двигаться.
Для реставрации блока DISA предлагаются неоригинальные комплекты со стальным рычажком привода заслонки и со стальной осью.
Термостат и система охлаждения
Электронный термостат рассчитан на открытие при 97°. Однако он управляется электронно и по команде блока управления может открыться раньше. Термостат недолговечный и имеет неприятное свойство открываться при более высокой температуре. Причем блок управления никак не реагирует на повышение температуры двигателя до 115° – даже стрелка на панели приборов не отклоняется и продолжает обманывать, показывая 90°. Хотя через меню можно увидеть реальную температуру двигателя.
Также в системе охлаждения двигателя М54 нужно следить за состоянием вискомуфты вентилятора. Если она заблокируется, то вентилятор раскрутится до очень высокой скорости и просто разлетится на части. Может пробить патрубки, радиатор и даже капот.
На вариантах двигателя М54 с электронным вентилятором нужно следить за его работоспособностью. Обычно его подводят окислившиеся контакты или перебитые провода.
Также не стоит забывать про крышку расширительного бачка системы охлаждения. Она должна держать давление до 2 бар. Если клапан в ней начинает подклинивать и держит большое давление, то могут лопнуть патрубки, сам бачок и даже радиатор охлаждения.
Перегрев двигателя М54
Перегрев двигателя М54 чреват не только рассыханием уплотнителей, искривлением плоскости ГБЦ, вырыванием ее болтов, но и разрушением перегородок поршней самых теплонагруженных цилиндров – 5 и 6.
Дифференциальный клапан системы вентиляции картера
В системе вентиляции картера присутствует хлопотный дифференциальный клапан. В нем может задубеть и разрушиться мембрана, а также в зимнее время он может замерзнуть и закупориться. В клапане перемерзает конденсат, т.е. влага, которая присутствует и в картерных газах. Уже при -15 градусах появляется риск замерзания клапана. Для предотвращения такой неприятности, клапан ВКГ на моторе М54 утепляют.
Из-за проблем с клапаном картерные газы перестанут удаляться, а их давление выдавит некоторые уплотнения двигателя. Обычно первой в этом случае сдается прокладка клапанной крышки. Также давление газов в картере «подпирает» маслосъемные кольца, мешает им выполнять свои функции, что в итоге ускорит их закоксовывание. Также при разрушении мембраны клапана двигатель может троить и глохнуть.
Кроме того, иногда трескается трубка от клапанной крышки к клапану, и трубка от клапана ко впускному коллектору, что вызывает подсос воздуха.
Клапан расположен очень неудобно – под впускным коллектором. Его замена весьма трудозатратна. Клапан, а точнее, его мембрана, «живет» около 5 лет.
Отсеянное клапаном масло стекает в картер по трубке, в которой находится щуп. Нужно следить за ее проходимостью.
Стакан масляного фильтра
Со временем и большим пробегом в корпусе стакана масляного фильтра изнашивается обратный клапан – появляется выработка между ним и его каналом. Из-за этого за время стоянки из стакана и фильтра стекает все масло. После запуска двигателя лампочка давления масла не гаснет несколько секунд, пока маслонасос наполняет стакан маслом. В течение этого времени все пары трения работают хоть и с минимальными нагрузками, но и на остатках смазки, т.е. должного давления.
Корпус масляного фильтра лучше поменять в сборе, хотя есть неоригинальные обратные клапаны.
Маслосъемные колпачки
Маслосъемные колпачки дубеют и начинают пропускать масло в цилиндры – оно стекает по клапанам. Из-за колпачков масляный аппетит не становится большим. Т.е. в среднем двигатель расходует до 0,5 литра масла на 1000 км. Если расход масла больше, то оно попадает в цилиндры не только из-за задубевших колпачков.
Гидрокомпенсаторы
Бывает, что из-за сильного жора масла владелец не успевает уследить за уровнем масла. Если уровень падает до минимального, то велика вероятность завоздушивания гидрокомпенсаторов. Завоздушенные гидрокомпенсаторы продавливаются и при работе двигателя появляется характерный металлический стучок.
VANOS
Фазовращатели VANOS находятся в едином блоке с управляющими клапанами. При больших пробегах в фазовращателях дубеют резиновые уплотнения, через которые начинает убегать масло. В результате изменение фаз происходит с запаздыванием. На практике двигатель М54 будет плохо тянуть на низких оборотах, а потом, примерно с 3000 об/мин, будет резко «оживать».
Для реставрации VANOS`ов предлагаются неоригинальные резиновые колечки.
Управляющие клапана страдают из-за некачественного масла и мусора в нем. В клапанах нарушается ход иглы, что также моментально сказывается на откликах мотора.
Цепь ГРМ
Цепь ГРМ двигателя М54 служит не менее 300 000 км и даже более того. На 2,2-литровом двигателе М54 она ходит 500 000 км и даже более.
Цепь может растянуться. Оценить ее состояние можно по выступанию штока гидронатяжителя. Они виден при снятой передней части клапанной крышки.
При больших пробегах могут подвести успокоители цепи. Со временем они становятся хрупкими и могут поломаться. Обычно планка одного из успокоителей отламывается при холодном запуске, после чего появляется лязг цепи ГРМ. Разбираться с этой проблемой следует незамедлительно.
Жор масла на угар из-за поршневых колец
Самая неприятная и дорогостоящая в устранении проблема – это расход масла на угар. Производитель считает, что расход масла в объеме 1 литра на 1000 км – это норма. Но эксплуатировать мотор с таким аппетитом накладно.
Жор масла возникает на пробеге более 150 000 км из-за закоксовывания тонких коробчатых маслосъемных колец. Они просто перестают снимать и отводить моторное масло. Кольца закоксовываются и залегают в своих канавках. Вылечить масляный аппетит масляных колец можно заменой оригинальных коробчатых колец мотора М54 на наборные кольца для двигателя М52TU. И, конечно, в двигатель BMW нужно заливать качественное масло.
Двигатель M54 c объемом 2,2 литра (M54B22) получил уникальные поршни – с разделенными юбками, т.е с прорезями в них. Это сделано для снижения термонагруженности поршней, снижения вероятности их заклинивания при высоких температурах. Также такие юбки позволяют инженерам уменьшать зазоры между стенками цилиндров и поршнями, т.к. поршни с раздельными юбками при нагреве расширяются более прогнозируемо. Т.е. риск легкой деформации при нагреве минимальный.
Выбрать и купить детали и навесное оборудование для двигателя BMW вы можете в нашем каталоге контрактных запчастей. У нас большой выбор двигателей для BMW E46, BMW E39, BMW E60 и других моделей. Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей BMW и заказать с них автозапчасти.
Источник статьи: http://autostrong-m.by/post/problemy-i-nadezhnost-dvigatelya-bmw-m54
Двигатель M54B30
Основное о двигателе
Мотор на бензине с точным объемом в 2979 кубических сантиметров. Выпускался с 2000 года. Двигатель имеет рядную структуру с 6 цилиндрами, выполненными из алюминия. Диаметр каждого составляет 84 миллиметра. Мотор имеет 24 клапана, инжекторную, систему. Ход поршня, в сравнении с предыдущей версией, был увеличен до 89,6 миллиметров. Степень сжатия осталась прежней – 10,2 к 1. Двигатель имеет мощность в 231 лошадиную силу. Рекомендуется заправлять 95 топливом. Мотор отвечает экологическим нормам Euro 3 – 4. Крутящий момент составляет 300 Нм. Масса двигателя около 130 килограмм.
Средний расход по трассе составляет 7 литров на 100 километров, по городу около 14 литров, в смешанном режиме мотор потребляет до 9,8 литра. На 1 тыс. километров двигатель может потреблять до 1000 грамм масла. В моторе помещается до 6,5 литров масла. Замену требуется производить каждые 10 тыс. километров. Двигатель работает при температуре в 95 градусов. Ресурс мотора, в сравнении с предыдущей версией, больше, составляет около 300 тыс. километров. С тюнингом удастся увеличить мощность двигателя до 450 лошадиных сил.
Характеристики двигателя M54B30
| Мощность, л.с. | 231 |
| Тип топлива | Бензин АИ-95 |
| Объем, см*3 | 2979 |
| Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 245 (25) / 3500; 300 (31) / 3500 |
| Расход топлива, л/100 км | 8.9 — 17.5 |
| Тип двигателя | Рядный, 6-цилиндровый |
| Выброс CO2, г/км | 215 — 263 |
| Диаметр цилиндра, мм | 84 |
| Количество клапанов на цилиндр | 4 |
| Максимальная мощность, л.с. (кВт) при об./мин. | 231 (170) / 5900 |
| Нагнетатель | Нет |
| Степень сжатия | 10.5 |
| Ход поршня, мм | 81.2 — 89.6 |
Преимущества
Старший двигатель из линейки в М54. За основу был взят M52B28TU. Блок цилиндров выполнен из алюминия. Используются гильзы из чугуна. Каленвал выполнен из стали, имеет ход в 89,6 миллиметров. Также используются шатуны с длиной в 135 миллиметров. Изменения коснулись и поршней, которые обладают меньшим весом. Его высота составляет 28,32 миллиметра. ГБЦ осталась прежней, используется двойной ванос с DISA. От старых версий М54 отличия заключается в коротких каналах. Изменения коснулись распредвала, с подъемом 9,7 миллиметров. Применяется электронная дроссельная заслонка. В качестве системы управления выступает Симин МС45. Данная разновидность мотора использовалась для авто с индексом 30i.
В 2004 году от BMW вышел новый рядный мотор, который занял лидирующие позиции. В 2006 году выпуск M54B30 прекратился.
Недостатки
M54B30 имеет недостатки, характерные большинству моделей двигателей до 2006 года от компании БМВ.
- Мотор жрет масло. Проблема заключается в быстром выходе из строя поршневых колец. Решение проблемы – замена данного элемента. Также требуется проверить состояние клапана картерных газов. Увеличенный расход масла может быть вызван именно им.
- Рядные шестицилиндровые двигатели от БМВ известны перегревом. При наличии признаков превышения температурного режима требуется прочистить радиатор, избавиться от воздуха в системе охлаждения, проверить состояние термостата и крышки радиатора.
- Закоксованные гидрокомпенсаторы приводят к пропускам зажигания. Для решения проблемы требуется купить новые.
- Из-за проблем в масляном стакане или маслонасосе начинает гореть масленка. Вероятная причина – это датчики распредвала. Проблема также объясняется малым ресурсом двигателя.
ЧИП тюнинг
Мотор изначально обладает хорошей мощностью, больших доработок он не потребует. Стандартная схема тюнинга – приобретение спортивных распредвалов с более высоким подъемом, обеспечением холодного забор воздуха, а также выхлопом с выпускным коллектором. Это позволит повысить мощность до 270 лошадиных сил. Для передвижения в городских условиях этого будет более чем предостаточно.
Кому не хватает 270 лошадей стоит приобрести кованые поршни для более высокой степени сжатия, также рекомендуются распредвалы с фазой 280.
Повысить мощность удастся за счет приобретения компрессора кита от G-Power. Нагнетатели позволят достичь 350 лошадиных сил. Стандартные шатуны могут выдержать и 400 лошадей. Для применения более совершенных китов потребуется приобрести кованые поршни. Стоковой прочности будет недостаточно.
Распространенная разновидность тюнинга M54B30 заключается в установке кита Garren GT 30. Подобные пакеты включают усовершенствованный маслослив, датчик наддува, интеркулер, пайпинги, модернизированные форсунки и многое другое. Удастся достичь мощности от 400 лошадиных сил и выше. Для этого будет достаточно и стоковых поршней от БМВ.
