Предохранители ниссан патрол y62 — Лечение суставов
В случае ремонта, данное руководство послужит незаменимым средством по выявлению и устранению неисправностей во всех компонентах автомобиля. Пошаговое и наглядное описание ремонтных процедур, изобилие рисунков, обширные справочные ремонтные данные позволят квалифицированно подобрать варианты замены запчастей, произвести соответствующие регулировки, правку кузова и.
Nissan Patrol (Ниссан Патрол) с 2010 ремонт эксплуатация (Автолюбитель) Автонавигатор
Книга предназначена для персонала СТО, ремонтных мастерских и автовладельцев. Приборная панель и органы управления 13 Подготовка к началу движения 27 Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема 35 Пуск двигателя и вождение автомобиля 43 В случае неисправности 58 Техническое обслуживание и операции, выполняемые владельцем Это же касается и открывания машины. В Патроле открывание происходит нажатием этих же кнопок на ручке, у ки простым прикосновением.
А так, машины очень похожи и нет ощущения чего-то негармоничного, то есть нет такого ощущения как при пересадке из более жесткого ВМW схема предохранителей ниссан патрол y62 вальяжный Лексус, например.
Общая родина машин сроднила функции подрулевых переключателей и такое же неудачное место расположения кнопки отключения парковочных датчиков, слева внизу, которую непременно при посадке в машину случайно можно отключить коленом ноги.
Общий косяк нашел я и в нефиксируемых штатно при складывании сидений 2-го ряда. Надо фиксировать ремнями. Ниссан более уважает российского потребителя, чем Тойота.
Это сказывается не только в том, что новый Патрол продается у нас и схема предохранителей ниссан патрол y62 Азии, но и в полной русификации мониторов и, даже, инструкций по установке допов с картинками и на русском! В навигации обе компании используют карты Навтек, так что покрытие нашей необъятной Родины оставляет желать лучшего, как и периодичность выхода обновлений по картам. В рестайлингеКрузак догонит Патрол по гаджетам с камерами кругового обзора, вентиляцией сидений, подогревом руля, электро-багажником, ксеноном штатно и.
Здесь Патрол в чем-то даже перещеголял LX й.
Особенно бежевый салон смотрится изумительно, но, схема предохранителей ниссан патрол y62, очень марок. Остальное то же как в ке — запаска под днищем с винтовым механизмом опускания, серебристые рейлинги, подножки, люк и. Патрол как и й предлагает подсветить место высадки сбоку машины и отодвигающее кресло водителя при отключении зажигания, чего нет в м.
Nissan Patrol
Без нее, коробку не переключишь. Приборка в обеих машинах читаема очень хорошо. Плюс Крузака в глубоких колодцах и приборы не отсвечивают в боковое левое стекло.
Плюс Патрола в гармоничной и очень красивой бледно-красной подсветке всех кнопок панели.
Напомню, что у ки подсветка 2-х цветов — голубого часть кнопок и зеленого, остальные. Негармонично, если придираться. Патрол не снабдили DVD-ченжером, зато «голова» почти всеядна.
Внутренняя память «головы» примерно одинаковая у обеих машин. Карты заливаются на жесткий диск.
Плюс Патруля, что карты можно с диска обновить самостоятельно при выходе релиза обновления. Узнать про эксплуатацию внедорожников больше можно. Если Вы сами занимаетесь ремонтом своего Patrol — будет полезна информация про коды ошибок Nissan Patrol в схема предохранителей ниссан патрол y62 числе и системы самодиагностики автомобилей Nissan.
И первым страдает, конечно же, двигатель Nissan Patrol. Перегрев двигателя приводит к необходимости производить такую дорогостоящую процедуру как замена головки блока цилиндров двигателя.
Однако здесь следует заметить, что касается это не всех Nissan Patrol, а только тех, что произведены до середины девяностых, поскольку в дальнейшем производителем была учтена данная проблема и предусмотрена новая система охлаждения, отличающаяся гораздо большей эффективностью. Чрезвычайно полезный для Патруле-водов материал: Ответы на наиболее частые вопросы по эксплуатации Nissan Patrol.
Следующим моментом, также связанным с характером эксплуатации автомобиля, является схема предохранителей ниссан патрол y62 в осуществлении замены в Nissan Patrol масла на каждые 5 — 10 тысяч километров пробега. При несоблюдении владельцем требований к свежести и качеству смазывающего состава следует быть готовым к возможному дорогостоящему ремонту деталей двигателя.
Источник статьи: http://yastalamamoy.ru/nissan/%D1%82%D0%B8%D0%BF%D0%B8%D1%87%D0%BD%D1%8B%D0%B5-%D0%BD%D0%B5%D0%B8%D1%81%D0%BF%D1%80%D0%B0%D0%B2%D0%BD%D0%BE%D1%81%D1%82%D0%B8-%D0%BF%D1%80%D0%BE%D0%B1%D0%BB%D0%B5%D0%BC%D1%8B-%D0%B8-%D0%BF%D0%BE.html
Ниссан патрол — предохранители и реле
Nissan Patrol полноценный внедорожник, который выпускается с 1951 по настоящее время в 6 поколениях с различными модификациями и изменениями. Всех их объединяет такие характеристики как не разрезные мосты, тяговитые и неприхотливые двигатели и мощная рама кузова. География поставки данного автомобиля очень обширна. В некоторых странах он также известен под названиями: Ford Maverick, Ebro Patrol, Nissan Seranza, а в Японии Nissan Safari. В данной публикации будет представлена информация с описанием предохранителей и реле ниссан патрол Y60, Y61 и Y62 (соответственно 4, 5 и 6 поколение).
p, blockquote 1,0,0,0,0 —>
- Y60 — 4 поколение, годы выпуска 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997
- Y61 — 5 поколение, годы выпуска 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013
- Y61 — 6 поколение, годы выпуска 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и по настоящее время
p, blockquote 2,0,0,0,0 —>
Схемы блоков, вариант их исполнения, а так же расположения могут отличатся и зависят от региона поставки, года выпуска и комплектации автомобиля. Сверяйте описание с Вашим на крышке блоков. Перевод назначения на русский представлен в конце статьи.
Блок в салоне
Монтажный блок предохранителей моделей с правосторонним рулевым управлением расположен под правым углом панели приборов, а у левосторонних — слева. Тут же находятся следующие реле: вентилятора отопителя, вспомогательных аксессуаров и зажигания.
p, blockquote 4,0,0,0,0 —>
Пример расположения
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Фотография одного из вариантов исполнения блока
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема с иероглифами (японская версия)
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание
p, blockquote 11,0,0,0,0 —>
- Левая фара
- Правая фара
- Контролер двигателя
- Подогрев сидений
- Поворотники
- Контроллер АКПП
- Приводной мотор вентилятора заднего отопителя
- Часы, аудиосистема
- Приводной мотор вентилятора кондиционера
- Прикуриватель
- Стеклоочистители и стеклоомыватели
- Стеклоочистители и стеклоомыватели лобового стекла
- Стеклоочистители и стеклоомыватели заднего стека
- Мотор вентилятора
- Обогреватель заднего стекла
- Противотуманные фары
- Стопсигналы
- Звуковой сигнал
- Часы салонное освещение
- Дверной замок
- Задние фонари
- а — аккумуятор
- б — зажигание
- в — аксессуары
- г — аксессуары
- д — аккумулятор
За прикуриватель отвечает предохранитель номер 11. Сверяйте с вашей схемой.
Блоки под капотом
Предохранители и реле системы электрооборудования расположены в различных точках автомобиля. Реле вспомогательный аксессуаров, систем зажигания и отопления расположены в монтажном блоке предохранителей. Прочие реле закреплены в металлической крышке вблизи батареи.
p, blockquote 13,0,0,0,0 —>
Схема расположения реле
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Обозначение
p, blockquote 16,0,1,0,0 —>
- реле управления EFI
- реле топливного насоса
- реле вентилятора радиатора
- реле очистителей ветрового стекла
- реле ПАРКОВКА/НЕЙТРАЛЬ
- предохранитель топливного насоса
Фото пример одного из блока
p, blockquote 17,0,0,0,0 —>
p, blockquote 18,0,0,0,0 —>
Расположение плавких вставок
p, blockquote 19,0,0,0,0 —>
p, blockquote 20,0,0,0,0 —>
Таймер блокировки дверей, прерыватель контура и реле электропривода стеклоподъемников расположены позади вещевого ящика.
p, blockquote 21,0,0,0,0 —>
Общее расположение блоков
Схема
p, blockquote 22,0,0,0,0 —>
p, blockquote 23,0,0,0,0 —>
Назначение
p, blockquote 24,0,0,0,0 —>
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 4 | Реле звукового сигнала противоугонной системы |
| 5 | Аккумуляторная батарея |
| 6 | Блок управления центральным замком 1 |
| 7 | Блок управления центральным замком 2 |
| 8 | Реле центрального замка |
| 9 | Реле указател я поворота |
| 10 | Блок управления системой поддержания скорости (круиз-контроль) |
| 11 | Диагностический разъем (DLC) |
| 12 | Реле системы освещения в дневное время |
| 13 | Блок управления блокировкой дифференциала- за приборной панелью |
| 14 | Реле электропривода стеклоподъемников |
| 15 | Электронный блок управления двигателем |
| 16 | Реле системы управления двигателем |
| 17 | Блок управления топливным насосом |
| 18 | Реле топливного насоса |
| 19 | Блок предохранителей/ реле, моторный отсек 1 |
| 20 | Блок предохранителей/ реле, моторный отсек 2 |
| 21 | Блок предохранителей/ реле, моторный отсек З |
| 22 | Блок предохранителей/ реле, моторный отсек 4-двигатель ТВ48 с АКПП |
| 23 | Блок предохранителей/ реле.приборная панель |
| 24 | Блок управления ксеноновыми фарами 1 |
| 25 | Блок управления ксеноновыми фарами 2 |
| 26 | Блок управления свечами накаливания |
| 27 | Реле свечей накаливания 1 |
| 28 | Реле свечей накаливания 2 |
| 29 | Резистор электродвигателя вентилятора отопителя |
| 30 | Звуковой сигнал 1 |
| 31 | Звуковой сигнал 2 |
Блок в салоне
p, blockquote 25,0,0,0,0 —>
Находится с лева под приборной панелью, за защитной крышкой.
p, blockquote 26,0,0,0,0 —>
Фото пример
p, blockquote 27,0,0,0,0 —>
p, blockquote 28,0,0,0,0 —>
Схема
p, blockquote 29,0,0,0,0 —>
p, blockquote 30,0,0,0,0 —>
Расшифровка
p, blockquote 31,0,0,0,0 —>
| 1 | Реле электродвигателя вентилятора отопителя |
| 2 | Реле основных целей зажигания |
| 3 | Реле вспомогательных цепей зажигания |
| F1 | (15А) |
| F2 | (15А) |
| F3 | (20А) Очиститель/ омыватель лобового стекла |
| F4 | (15А) |
| F5 | (15А) |
| F6 | (10А/ 20А) |
| F7 | (7,5А) Система ABS/ ESP |
| F8 | (7,5А) |
| F9 | (7,5А) |
| F10 | (10А) Аудио система |
| F11 | (7,5А) Указатели повороти аварийная сигнализация |
| F12 | (7,5А) |
| F13 | (15А) Прикуриватель |
| F14 | (10А) |
| F15 | (10А) |
| F16 | (10А) Система SRS |
| F17 | (15А) |
| F18 | (10А) Очиститель/ омыватель заднего стекла |
| F19 | (15А) 2002: Омыватели фар |
| F20 | (10А) |
| F21 | (10А) Система управления двигателем |
| F22 | (15А) |
| F23 | (7,5А) Электропривод зеркал |
| F24 | (7,5А) |
| F25 | (10А) |
| F26 | (7,5А) |
| F27 | (15А) Подкачивающий топливный насос |
| F28 | (10А) |
За прикуриватель отвечает предохранитель номер 13 на 15А.
Блоки реле и предохранителей под капотом
Монтажный блок предохранителей
Фотография
p, blockquote 33,0,0,0,0 —>
p, blockquote 34,0,0,0,0 —>
Схема
p, blockquote 35,0,0,0,0 —>
p, blockquote 36,0,0,0,0 —>
Описание
p, blockquote 37,0,0,0,0 —>
| FA | (100А) Свечи накаливания |
| FB | (100А/120A) Генератор |
| FC | (30А/40А) Электродвигатель вентилятора системы охлаждения |
| FD | (30А/40А) |
| FE | (40А) |
| FF | (80А) 2002: Блок предохранителей/ реле приборной панели |
| FG | (50А) |
| FH | (30А/40А) |
| FI | (30А) Системa ABS/ ESР |
| FJ | (30А) Цепи замка зажигания |
| F41 | (7,5А/ 20А) |
| F42 | (7.5А/ 20А) |
| F43 | (15 А) |
| F44 | (20А) |
| F45 | (10А/15А) Обогреватель лобового стекла |
| F46 | (15А) Прикуриватель |
| F47 | (7,5А) Генератор |
| F48 | (10А) Указатели поворота и аварийная сигнализация |
| F49 | (7,5А/ 10А/15А/ 20А) |
| F50 | (7,5А/ 10А/ 20А) |
| F51 | (15 А) |
| F52 | (15А) |
| F53 | (15А) Противотуманные фары |
| F54 | (10А) |
| F55 | (15А) 2002: Электродвигатель вентилятора системы охлаждения |
| F56 | (10А) Аудио система |
p, blockquote 38,0,0,0,0 —>
Отдельно могут находится дополнительные предохранители: F61 — (15А) Обогреватель лобового стекла, F62 — Не используется, F63 — (20А) Омыватели фар, F64 — (10А) Аудиосистема.
p, blockquote 39,0,0,0,0 —>
Блоки с реле
Фотография
p, blockquote 40,0,0,0,0 —>
p, blockquote 41,0,0,0,0 —>
Схема 1
p, blockquote 42,0,0,0,0 —>
p, blockquote 43,0,0,0,0 —>
Описание
p, blockquote 44,0,0,0,0 —>
| 1 | |
| 2 | — |
| 3 | Дизель: Реле системы управления трансмиссией |
| 4 | Реле противотуманных фар |
| 5 | Реле обогревателя заднего стекла |
| 6 | Реле системы кондиционирования |
| 7 | |
| 8 | |
| 9 | Реле звукового сигнала |
| 10 | |
| 11 | |
| 12 | Реле системы 4WD |
Схема 2
p, blockquote 45,0,0,0,0 —>
p, blockquote 46,0,0,0,0 —>
Обозначения
p, blockquote 47,0,0,0,0 —>
- Реле фонарей заднего хода
- Реле блока управления дроссельной заслонкой
- Реле запрещения запуска («PVN»)
Руководство по ремонту и обслуживанию
Больше информацию про обслуживание и ремонт ниссан патрол можете получить изучив соответствующее руководство (Electronic Service Manual): скачать.
p, blockquote 48,0,0,1,0 —>
Блок с салоне
Пример доступа
p, blockquote 49,0,0,0,0 —>
p, blockquote 50,0,0,0,0 —>
Фотография
p, blockquote 51,0,0,0,0 —>
p, blockquote 52,0,0,0,0 —>
Схема
p, blockquote 53,0,0,0,0 —>
p, blockquote 54,0,0,0,0 —>
p, blockquote 55,0,0,0,0 —>
За прикуриватель отвечает предохранитель номер 12 на 20А.
Актуальное описание на обратной стороне защитной крышки.
p, blockquote 57,0,0,0,0 —>
Блоки под капотом
В моторном пространстве расположены несколько блоков с предохранителями и реле.
p, blockquote 58,0,0,0,0 —>
p, blockquote 59,0,0,0,0 —>

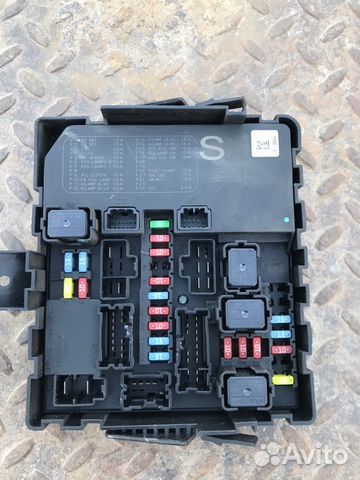

Фотография (а)
p, blockquote 60,0,0,0,0 —>
p, blockquote 61,0,0,0,0 —>
Описание для Вашей модели будет находится на обратной стороне защитной крышки блоков.
p, blockquote 62,0,0,0,0 —>
Перевод обозначений на русский
В нашем материале не полно представлена информация с описанием назначения элементов. Поэтому мы подготовили перевод обозначений с крышек блоков на русский язык и собрали все в один файл. Ознакомиться с ним можете тут.
p, blockquote 63,0,0,0,0 —>
p, blockquote 64,0,0,0,0 —> p, blockquote 65,0,0,0,1 —>
Если Вам есть чем дополнить материал, то мы будем рады Вашим комментариям.
