Проверка и основная регулировка момента зажигания (двигатель C14NZ)

Проверка и основная регулировка момента зажигания (двигатель C14NZ) Opel Corsa

Проверка и основная регулировка момента зажигания (двигатель C14NZ)

Основная регулировка момента зажигания необходима только в том случае, когда снимался распределитель зажигания или заменялся зубчатый ремень. Для проверки требуются тахометр и стробоскоп.

Порядок выполнения

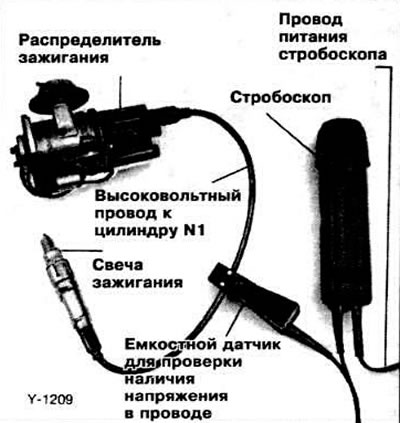

Прогрейте двигатель до рабочей температуры ОЖ и проедьтесь на автомобиле еще 5 км, чтобы достичь температуры двигательного масла не менее +80 град. При соответствующей комплектации выключите К/В. Выключите зажигание. В диагностическом разъеме MULTEC замкните накоротко клеммы А и В. Клеммы диагностического разъема Установите тахометр и стробоскоп в соответствии с их инструкциями по эксплуатации. Тахометр, как правило, подключается к клеммам 1 и 15 катушки зажигания. Разъем при этом должен оставаться присоединенным. Схема подключения стробоскопа 1 — Крышка распределителя зажигания 2 — ВВ провод цилиндра 1 3 — Свеча зажигания цилиндра 1 4 — Стробоскоп 5 — К батарее 6 — Емкостная клемма стробоскопа Запустите двигатель и дайте ему поработать на холостых оборотах. Подсветите стробоскопом шкив коленчатого вала.

Держитесь подальше от движущихся частей силового агрегата, чтобы не получить травму.

Момент зажигания установлен правильно, если метка на шкиве по отношению к метке на нижней крышке зубчатого ремня кажется неподвижной. При этом момент зажигания соответствует 10 град. до ВМТ Число оборотов коленчатого вала при проверке должно составлять 700 ÷ 1000 об/мин.

Метки для проверки момента зажигания

Если метки установки момента зажигания не совпадают, необходимо провести его регулировку.

Порядок выполнения

Отпустите крепеж зажимной планки и немного поверните распределитель зажигания при работающем двигателе так, чтобы было достигнуто заданное значение Вакуумная коробка на модели Corsa отсутствует. Поворачивание распределителя зажигания А — Раннее зажигание B — Позднее зажигание Затяните крепеж зажимной планки. Временно увеличьте число оборотов коленчатого вала до 2000 в мин, при необходимости, повторите регулировку. Заглушите двигатель. Снимите перемычку с диагностического разъема.

Видео про «Проверка и основная регулировка момента зажигания (двигатель C14NZ)» для Opel Corsa

Opel Astra, Ремонт Двигателя 1.6 Z16XEP
Замена свечей. Правильно!
Регулировка фар без прибора/adjustment of the headlights without the device

Источник статьи: http://carmanuals.ru/opel/opel-corsa/sistemy-elektrooborudovaniya-dvigatelya/elektronnaya-sistema-upravleniya-zazhiganiem-i-vpryskom-benzinovyh-8

Проверка и регулировка опережения зажигания

У двигателей с системой зажигания Motronic или Ecotronic, а также у двигателя C18NZ опережение зажигания только проверяется, но не регулируется. Если опережение оказалось смещенным, неисправные элементы подлежат замене.

Система зажигания Multec (кроме двигателей C18NZ и EZF-h) требует лишь начальной установки опережения зажигания, без его регулировки. Это необходимо делать, если снимался распределитель зажигания или заменялся зубчатый ремень. Для проверки опережения зажигания необходимы тахометр и стробоскоп.

Проверка

Прогреть двигатель (нижний шланг радиатора теплый).

Если необходимо, отключить кондиционер.

Подключить тахометр к клеммам «1» и «15» катушки зажигания и стробоскоп (согласно инструкциям приборов).

Запустить двигатель и оставить работать на холостых оборотах.

Осветить шкив коленчатого вала стробоскопом.

Внимание! Соблюдать меры предосторожности, т.к. вращающиеся шкив и клиновидный ремень могут нанести травму!

Опережение зажигания установлено правильно, если метка на шкиве останавливается напротив указателя на корпусе.

Если метки не совпадают, необходимо проверить все элементы системы зажигания, заменив неисправные. У двигателя объемом 1,4 л необходима регулировка опережения зажигания.

Регулировка (двигатели объемом 1,4 и 1,6 л)

Система зажигания EZF-h: для регулировки отсоединить кодирующий разъем от компьютера.

Системы зажигания Multec и EZF-i: соединить между собой контакты А и В в диагностическом разъеме.

Ослабить крепление зажимной планки распределителя зажигания и повернуть распределитель до достижения заданной величины момента зажигания. Поворот в направлении А (см. рис.) приводит к более раннему зажиганию, в направлении В — к более позднему.

Закрепить зажимную планку.

На короткое время увеличить число оборотов до 2000 об/мин и проверить опережение зажигания. При необходимости повторить регулировку.

Системы зажигания Multec и EZF-i: отсоединить ключ диагностики от диагностического разъема (или снять перемычку).

Система зажигания EZF-h: подсоединить кодирующий разъем к компьютеру.

Источник статьи: http://www.opelbook.ru/vectra/A/power/ignition/proverka-i-regulirovka-operezheniya-zazhiganiya

3.34 Проверка/регулировка установки угла опережения зажигания

Проверка/регулировка установки угла опережения зажигания

Углом опережения зажигания называется угол, на который поворачивается коленчатый вал между моментами воспламенения смеси в каждом очередном цилиндре. Измерение производится относительно ВМТ конца такта сжатия соответствующего поршня, результат выражается в углах до или после ВМТ

В идеале воспламенение воздушно-топливной смеси в камере сгорания цилиндра должно производиться в момент прохождения поршнем положения ВМТ конца такта сжатия. При этом взрывообразно нарастающее давление в цилиндре будет толкать поршень вниз, вызывая тем самым вращение коленчатого вала двигателя. Ввиду того, что искрообразование между электродами свечи/воспламенение смеси занимает некоторое время (доли секунды), поджиг должен производиться немного раньше момента достижения поршнем положения ВМТ, иначе максимальное толкающее поршень давление не будет достигнуто, что приведет к снижению развиваемого двигателем крутящего момента.

Если установить угол опережения зажигания на 10° перед ВМТ, то воспламенение воздушно-топливной смеси в каждом из цилиндров будет происходить в момент, когда соответствующий поршень займет соответствующее положение (10° перед ВМТ конца своего такта сжатия). Сказанное остается верным лишь во время работы двигателя на холостых оборотах. Добиться максимальной эффективности отдачи двигателя/экономии расхода топлива можно добиться, если процесс сгорания смеси в цилиндрах будет завершаться в пределах 23° после ВМТ соответствующего поршня.

По мере нарастания оборотов двигателя поршни начинают двигаться быстрее, при этом свечи зажигания должны производить воспламенение воздушно-топливной смеси так, чтобы ее сгорание происходило даже немного ранее момента, когда соответствующий поршень достигнет положения ВМТ. При установке слишком раннего зажигания нарастающее давление в цилиндре будет препятствовать продвижению поршня вверх, что приводит к возникновению характерного стука, в просторечии именуемого детонацией. Слишком позднее зажигание, как уже говорилось выше, приводит к заметному снижению эффективности отдачи двигателя.

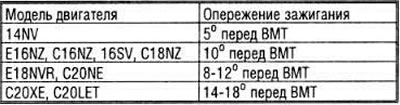

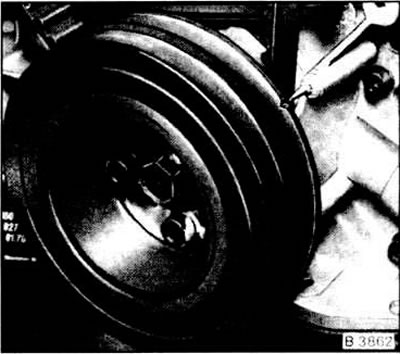

На ободе шкива коленчатого вала и крышке привода ГРМ предусмотрены специальные установочные метки. При этом метка на шкиве соответствует положению ВМТ конца такта сжатия поршня первого цилиндра, к проводу свечи зажигания которого следует подключать стробоскоп при проверке/регулировке установки угла опережения зажигания (следите, чтобы электропроводка подключения стробоскопа не касалась лопастей вентилятора системы охлаждения!). При этом вспышки лампы будут происходить синхронно моментам искрообразования между электродами данной свечи. Направив луч стробоскопа на обод шкива, можно легко определить положение поршня первого цилиндра в момент начала воспламенения смеси, — метка на ободе шкива “замрет” напротив соответствующего деления закрепленной на крышке привода ГРМ шкалы. В ходе регулировки опережения зажигания необходимо добиться соответствия нормативным для данной модели автомобиля требованиям (см. далее).

Источник статьи: http://automn.ru/opel-astra/opel-8137-10.m_id-691.m_id2-692.html

6.2.2 Регулировка момента зажигания

Регулировка момента зажигания

Хотя момент зажигания регулируется автоматически, его можно также отрегулировать вручную. Подготовительные работы такие же как при регулировке холостого хода для соответствующего двигателя. Зажигание регулируется, когда двигатель работает на холостом ходу. Для различных двигателей необходимы различные работы.

Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE

1 — адсорбер
2 — клапан дополнительного воздуха
3 — вентили впрыска
4 — регулятор давления топлива
5 — датчик положения дроссельной заслонки
6 — топливный фильтр
7 — клапан переключения, регулировка холостого хода

8 — датчик температуры охлаждающей жидкости
9 — регулятор воздуха
10 — резистор
11 — транзистор
12 — катушка зажигания
13 — датчик угла поворота коленвала
14 — измеритель потока воздуха

Перед проверкой и регулировкой должны быть выполнены определенные условия, чтобы получить точные результаты, т. е. упомянутые в Главе Текущий уход и обслуживание детали или системы должны быть соответственно проверены и отрегулированы. Число оборотов холостого хода должно соответствовать требуемому значению.

После прогрева двигателя и подключения тахометра и стробоскопа проделайте следующие работы:

ПОРЯДОК ВЫПОЛНЕНИЯ

На выключенном двигателе найдите датчик положения дроссельной заслонки (см. иллюстрацию) и отключите штекер. Запустите двигатель. Два или три раза увеличьте число оборотов до 2000 — 3000 об/мин и затем дайте поработать в течение 2 минут на холостом ходу. Снимите показания тахометра. Двигатель должен работать с числом оборотов 800 об/мин. Снимите показания момента зажигания в луче стробоскопа на ременном шкиве коленвала. Если момент зажигания лежит вне пределов 15±2° перед ВМТ, необходима регулировка. Для этого ослабьте болты крепления распределителя (см. иллюстрацию) и поверните распределитель, пока не будет получен правильный момент зажигания. При новой регулировке всегда следует стремиться к точному значению 15°. Снова затяните болты и проверьте момент зажигания. В заключение снова подключите штекер. На автомобилях без катализатора регулировка момента зажигания осуществляется таким же образом. Ременный шкив коленвала имеет на кромке засечку, чтобы показать регулировку момента зажигания снаружи. На крышке привода распредвалов размещена регулировочная пластина и каждое деление соответствует 5°. На иллюстрации изображены метки момента зажигания.

На автомобилях с карбюраторными двигателями работы различаются в зависимости от того, установлен катализатор или нет.

Прежде чем можно будет проверить момент зажигания должны быть выполнены приведенные в Главе Текущий уход и обслуживание условия.

ПОРЯДОК ВЫПОЛНЕНИЯ

Прогрейте двигатель, т. е. стрелка дистанционного термометра должна стоять в среднем положении. При регулировке двигатель должен сохранять рабочую температуру, т. е. в паузах двигатель возможно потребуется запускать, чтобы заново прогреть его. Двигатель должен работать с числом оборотов менее 1000 об/мин. Подключите тахометр и стробоскоп согласно инструкциям. Разгоните два-три раза двигатель до 2000 — 3000 об/мин и затем дайте в течение минуты поработать на холостом ходу. Снимите показания числа оборотов холостого хода на тахометре. Двигатель должен работать с числом оборотов 750±50 об/мин. Если значение не соответствует требуемому, холостой ход следует предварительно отрегулировать. Необходимые работы описаны в Главе Текущий уход и обслуживание. Снимите показания момента зажигания в луче лампы стробоскопа на ременном шкиве коленвала. Если момент зажигания лежит вне пределов, указанных в Спецификациях в начале Главы, должна быть произведена регулировка. На иллюстрации ниже показано, где можно снять показания момента зажигания в луче лампы стробоскопа. Вид меток момента зажигания на ременном шкиве коленвала. Метка «0» обозначена желтым цветом. При регулировке момента зажигания его следует регулировать на разные значения. На изображенном на иллюстрации месте можно увидеть установленный датчик для давления усиления (с правой стороны автомобиля, стоя перед двигательным отсеком, вблизи подвески амортизационной стойки). Это устройство отслеживает разрежение во впускном трубопроводе и посылает электрический сигнал в электронный прибор управления. Так как при этом оказывается влияние на момент зажигания, он должен быть выключен. Для этого снимите вакуумный шланг и вставьте в его конец болт подходящего диаметра. Положение датчика усилительного давления (1). Ослабьте болты крепления распределителя и поверните распределитель, пока метки «0» и «5» не будут стоять примерно напротив указателя, если освещать их лампой стробоскопа. Снова затяните болты. Наденьте шланг и проверьте зажигание. На этот раз должно соблюдаться значение из Спецификаций в начале Главы. Приведенные данные нужно досконально изучить, так как могут быть два различных распределителя зажигания и регулировки немного отличаются друг от друга. Регулировка момента зажигания на автомобилях без катализатора осуществляется подобным образом.

На двигателе без катализатора регулировка несколько сложнее, так как, в зависимости от установленного распределителя, вакуумный шланг должен быть или отсоединен от карбюратора и закрыт, или остается подключен. Для затыкания шланга вставьте в его конец болт подходящего диаметра. Более точные указания даны в Спецификациях в начале Главы. Согласно им момент зажигания имеет разные значения. В противном случае регулировка осуществляется способом, описанным для катализаторных моделей.

Источник статьи: http://automn.ru/opel-kadett/opel-14824-10.m_id-770.m_id2-1436.html
