Регулятор давления

Регулятор давления корректирует давление тормозной жидкости в заднем контуре в зависимости от загрузки автомобиля, что облегчает работу гидроагрегата АБС и предотвращает занос автомобиля при интенсивном торможении в случае отказа АБС или ее отсутствии.

Регулятор давления:

• I, II – полости регулятора;
• С=28-32 мм (для автобусов 4х2);
• С=36-40 мм (для автобусов 4х4);
• С=33-37 мм (для автомобилей скорой медицинской помощи (СМП) 4х2);
• С=42-48 мм (для СМП 4х4);
• С=13-17 мм (для остальных автомобилей);

1. нажимной рычаг;
2. штифт;
3. фиксирующий болт;
4. ось нажимного рычага;
5. гайка;
6. ось;
7. корпус;
8. кронштейны регулятора;
9. кронштейны регулятора;
10. контргайка;
11. регулировочный болт;
12. нагрузочная пружина;
13. пружина;
14. гильза поршня;
15. управляющий конус;
16. прижимная пружина;
17. шарик;
18. упорная скоба;
19. возвратная пружина;
20. втулка;
21. поршень;
22. защитный чехол;
23. кронштейн моста;
24. стойка;
25. пружинная шайба

Регулятор крепится к левому лонжерону рамы через кронштейн 8 (рис. 7.6), а через нагрузочную пружину 12 и стойку 24 связан с задним мостом автомобиля. Нагрузочная пружина верхним коротким концом через нажимной рычаг 1 действует на наружный конец поршня 21, а длинным концом через стойку 24 соединена с кронштейном 23, приваренным к заднему мосту автомобиля.

Регулятор давления состоит из корпуса 7, в который установлена гильза 14 и ввернута втулка 20.

Ступенчатый поршень 21 перемещается во втулке и гильзе, при этом в полости I, постоянно связанной с главным цилиндром, находится часть поршня малого диаметра, а в полости II, постоянно связанной с колесными цилиндрами задних тормозных механизмов – большего диаметра. На поршне закреплен управляющий конус 15, который воздействует на шарик 17, находящийся в отверстии гильзы 14. Шарик удерживается пластинчатой пружиной 16.

Нагрузочная пружина 12, усилие которой прямо пропорционально загрузке автомобиля, определяет начало включения регулятора, а разность диаметров поршней – корректировку давления жидкости, поступающей к задним тормозным механизмам.

До вступления в действие регулятора значения давления жидкости в полостях I и II одинаковы, так как под действием пружины 19 и нагрузочной пружины 12 поршень 21 через упорную скобу 18 прижат к гильзе 14, а шарик 17 поднят от седла управляющим конусом 15, что и обеспечивает свободный проход жидкости из полости I в полость II.

При торможении значения давления жидкости в полостях I и II будут одинаковы до тех пор, пока сила давления на больший диаметр рабочего поршня 21 (полость II) не превысит сумму сил пружин 12 и 19 и давления жидкости на площадь, образованную между большим и малым диаметрами поршня (полость I). В этом случае поршень переместится влево (по рисунку), управляющий конус 15 отойдет от шарика 17, который переместится в седло гильзы 14, чем разобщит полость I с полостью II. С этого момента давление жидкости в полости II, поступающей к задним тормозным механизмам, будет расти медленнее и при этом будет меньше, чем в полости I.

При снятии усилия с тормозной педали давление в полости I упадет, поршень 21 возвратится в исходное положение (на рисунке вправо), а управляющий конус, подняв шарик, откроет доступ жидкости из полости II в полость I.

Гильза 14 поршня под действием давления в полости II передвинется влево (по рисунку), и шарик 17 отойдет от седла под действием управляющего конуса 15, открыв доступ жидкости из полости II в полость I.

После падения давления жидкости гильза поршня 14 и поршень 21 под действием возвратной шайбы 25 и пружины 19 вернется в исходное положение.

Источник статьи: http://krutilvertel.com/gaz-2705-1994-glava7-reguljator-davlenija

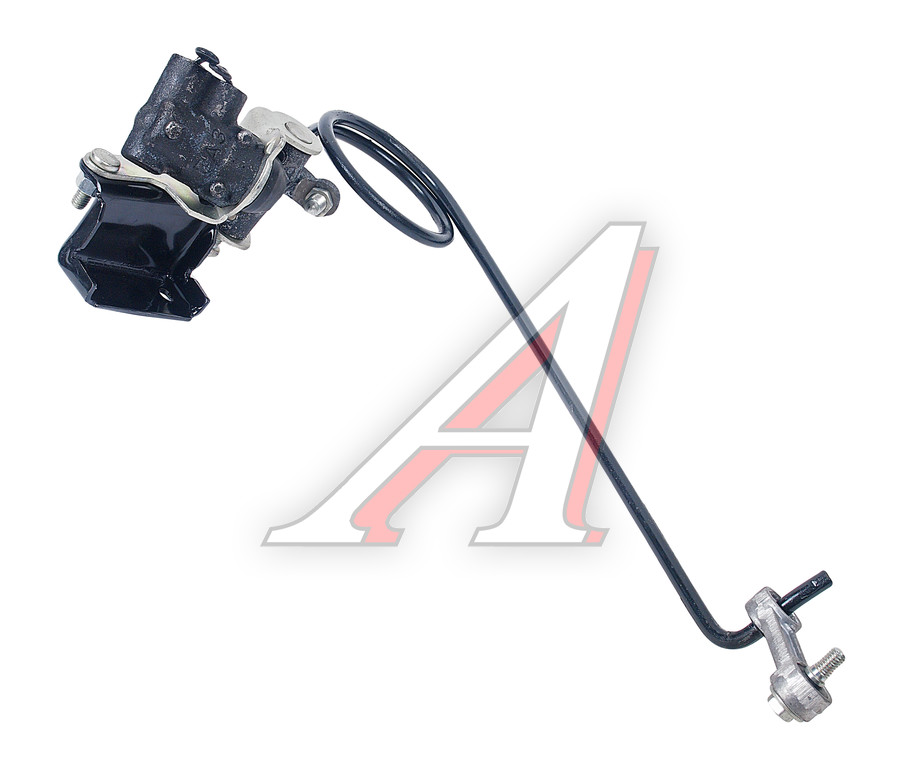

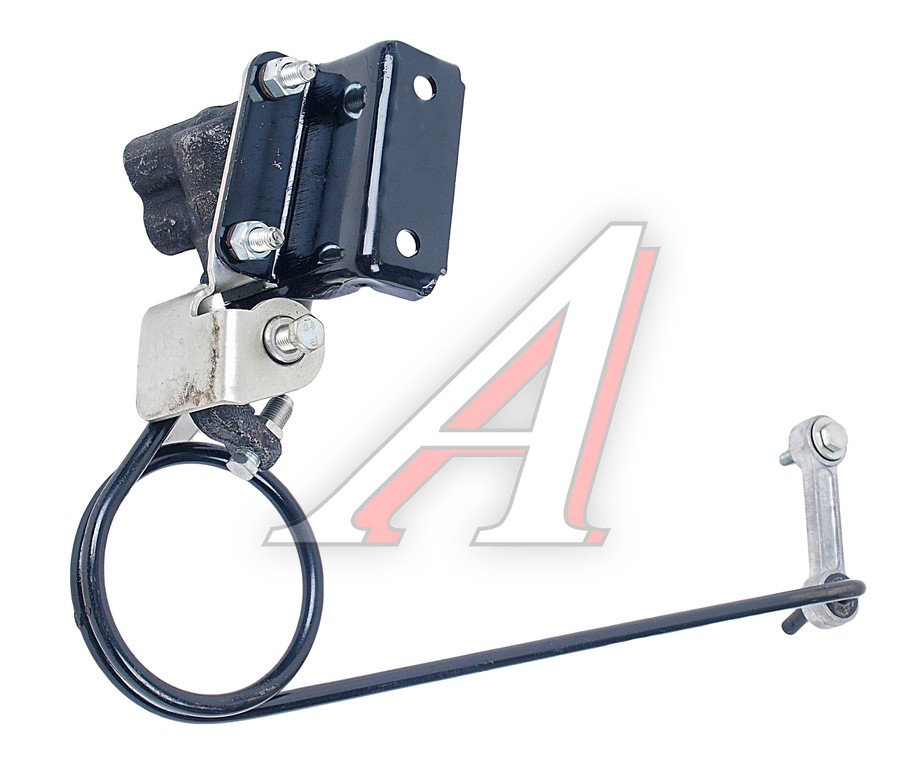

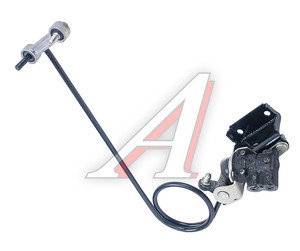

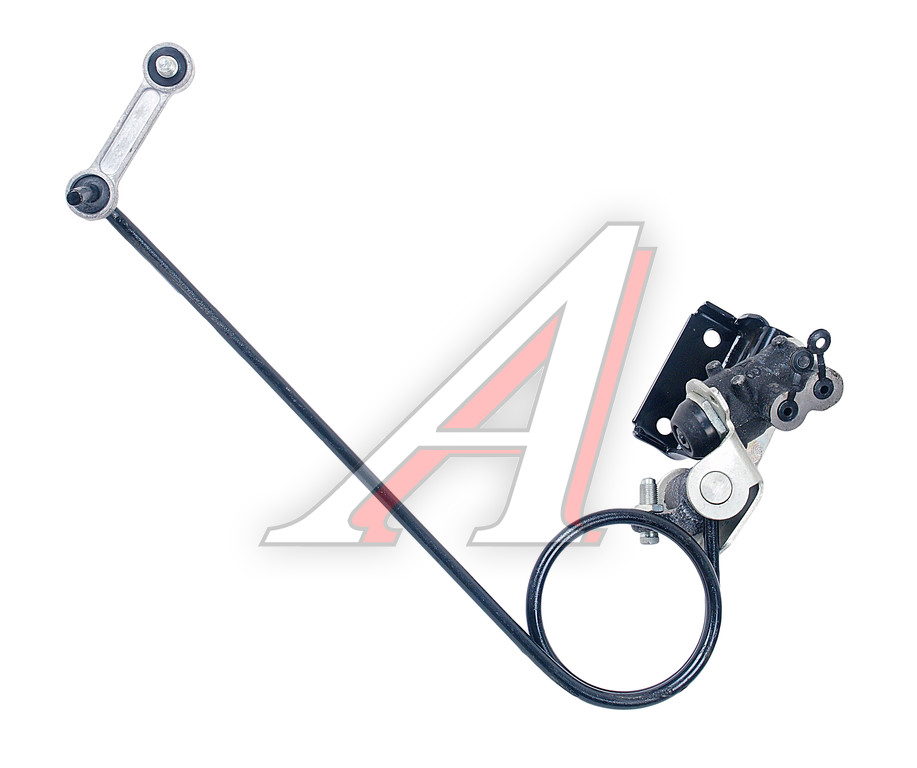

Регулятор давления ГАЗ-3302 тормозов в сборе (ОАО ГАЗ)

Артикул: 3302-3535009-10

Екатеринбург	1 шт.
Новосибирск	1 шт.
Пермь	1 шт.
Москва, Рябиновая ул.	2 шт.
Сабурово	1 шт.
Красногорск	1 шт.
Королев, Ярославский пр-д.	1 шт.
Москва, Дмитровское ш.	1 шт.

Данные обновлены: 17.03.2021 в 09:00

Екатеринбург	1 шт.
Новосибирск	1 шт.
Пермь	1 шт.
Москва, Рябиновая ул.	2 шт.
Сабурово	1 шт.
Красногорск	1 шт.
Королев, Ярославский пр-д.	1 шт.
Москва, Дмитровское ш.	1 шт.

Данные обновлены: 17.03.2021 в 09:00

Характеристики

Код для заказа	610395
Артикулы	3302-3535009
Каталожная группа	Механизмы управления, ..Тормоза
Ширина, м	0.033
Высота, м	0.022
Длина, м	0.065
Вес, кг	0.9

Параметры

Количество в упаковке	1
Срок, при поставке под заказ	120
Производитель	ГАЗ

Территория отгрузки

Другие склады и магазины партнера

Название точки	Наличие	Тип	Адрес	Контакты
Все склады

Терминал

+7 (343) 384-56-25
SashaFD@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

Марусино

+7 (495) 660-51-64 (доб. 7576 или 7585)
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

Терминал МШ3

С этим товаром покупают

На складах : 1127 шт.

На складах : 132 шт.

На складах : 79 шт.

На складах : 84 шт.

На складах : 15 шт.

На складах : 486 шт.

На складах : 133 шт.

На складах : 819 шт.

На складах : 119 шт.

На складах : 1720 шт.

Техническая информация

Пневмосистема автомобилей и тракторов нормально работает в определенном диапазоне давлений, при изменении давления возможны ее отказы и поломки. Постоянство давления в системе обеспечивает регулятор — об этом агрегате, его типах, устройстве, работе, а также о ремонте и регулировках читайте в статье.

Автомобиль нужно не только разогнать и поддержать его скорость, но и остановить — за это отвечает тормозная система. О том, что такое тормозная система автомобиля, какие она выполняет функции, какие виды тормозных систем бывают, как они устроены и работают, читайте в данной статье.

Установка газобаллонного оборудования на ГАЗели — привычная практика, к которой на протяжении последних десяти-пятнадцати лет прибегают многие владельцы этих автомобилей. А совсем недавно — в 2012 году — «Группой ГАЗ» был начат серийный выпуск специальных газовых двигателей и газомоторных ГАЗелей, о которых пойдет речь в этой статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник статьи: http://www.autoopt.ru/catalog/610395-reguljator_davlenija_gaz_3302_tormozov_v_sbore_oao_gaz

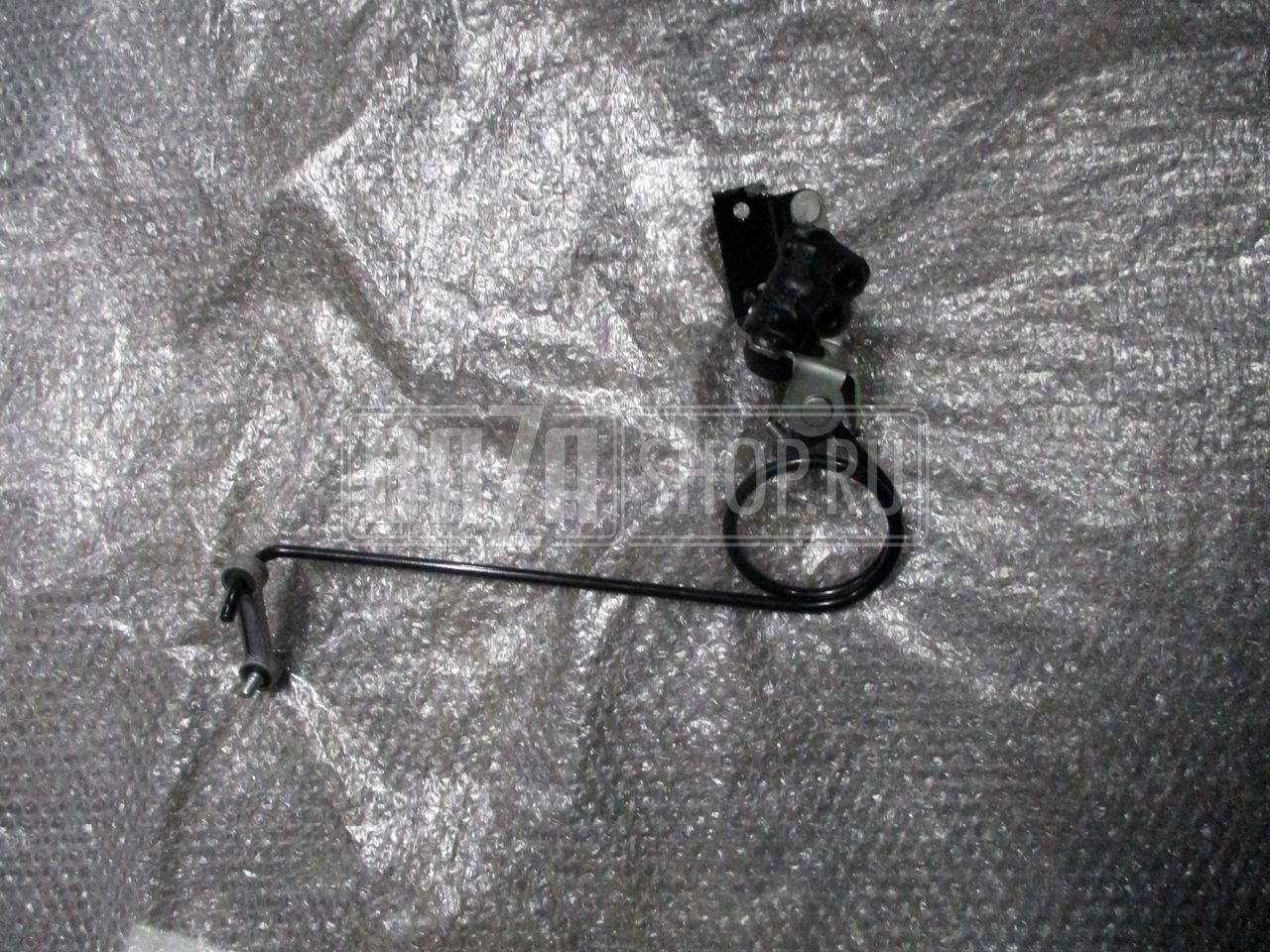

Регулятор давления тормозов (делитель) ГАЗ 3302 ГАЗель, с кронштейном и нагрузочной пружиной «ГАЗ» / 3302-3535009-10 (ЗАВОД)

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Регулятор давления тормозов (делитель) ГАЗ 3302 ГАЗель, с кронштейном и нагрузочной пружиной «ГАЗ» / 3302-3535009-10 (ЗАВОД)

• артикул 3302-3535009-10 (ЗАВОД);
• есть в наличии и доступен для покупки;
• цена по состоянию на 17.03.21 — 2 669 рублей;
• доставка осуществляется по всей России.
