Рулевая колонка Renault Master / Opel Movano / Nissan NV400 с 2010 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Renault Master , ремонт рулевого управления Renault Master , моменты затяжки Renault Master , рулевое управление Opel Movano , ремонт рулевого управления Opel Movano , моменты затяжки Opel Movano , рулевое управление Nissan NV400 , ремонт рулевого управления Nissan NV400 , моменты затяжки Nissan NV400

1. Рулевая колонка

Рулевое колеса

Снятие

1. Выполнить процедуру выключения систем безопасности.

2. Снять фронтальную подушку безопасности водителя.

3. Установить колеса в положение для движения по прямой.

4. Разъединить разъемы.

5. Отвернуть болт крепления рулевого колеса.

6. Снять рулевое колесо.

Установка

1. Болт крепления рулевого колеса подлежит обязательной замене.

2. Проверить работу контактного диска.

3. Установить рулевое колесо.

4. Соединить разъемы.

5. Завернуть новый болт крепления рулевого колеса.

6. При замене рулевого колеса, затянуть требуемым моментом болт рулевого колеса. Момент затяжки: 72 Н·м.

7. Ослабить затяжку болта на 180°.

8. Затянуть требуемым моментом болт крепления рулевого колеса.

9. Установить фронтальную подушку безопасности водителя.

10. Включить зажигание.

11. Проверить работу контактного диска:

• повернуть рулевое колесо в крайнее левое положение;
• повернуть рулевое колесо в крайнее правое положение;
• убедиться в отсутствии вывода сообщения о неисправности на щитке приборов.

Рулевая колонка

Снятие

1. Установить колеса в положение для движения по прямой.

2. Отключить аккумуляторную батарею.

3. Снять фронтальную подушку безопасности водителя.

4. Снять рулевое колесо.

5. Отвернуть болты (1) крепления подрулевых кожухов.

6. Снять подрулевые облицовочные кожухи.

7. Снять узел подрулевых переключателей.

8.Снять воздуховод передней стойки.

9. Отверните болт карданного шарнира.

10. Отсоединить разъем приемного кольца (2).

11. Отсоединить разъем замка зажигания (3).

12. Отсоединить жгут проводов от рулевой колонки.

13. Снять рулевую колонку.

14. Снять приемное кольцо (4) с рулевой колонки (в случае замены).

Установка

1. Установка производится в порядке, обратном снятию.

Примечание:
Проверить надежность крепления устройства фиксации разъемов.

2. Проверить выровнено ли рулевое колесо.

3. Проверить углы установки колес.

4. Отрегулировать переднюю подвеску, при необходимости.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник статьи: http://krutilvertel.com/renault-master-2010-glava15-rulevaja-kolonka

Рулевое колесо и усилитель рулевого управления, Регулировка рулевого колеса по высоте, Усилитель рулевого управления

РУЛЕВОЕ КОЛЕСО И УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

Регулировка рулевого колеса
по высоте

и установите рулевое

колесо в нужное положение.

Затем переместите рычаг обратно,

преодолевая сопротивление, чтобы

зафиксировать рулевое колесо.

Необходимо убедиться, что рулевое колесо
надежно зафиксировано.

Исходя из соображений
безопасности, регулировка
рулевого колеса должна
выполняться только

на неподвижном автомобиле.

Усилитель рулевого управления

Если двигатель работает, но автомобиль

неподвижен, не следует удерживать
рулевое колесо в крайних положениях, так

как зто может привести к повреждению

насоса усилителя рулевого управления.

Рулевое колесо будет вращаться,

даже если двигатель остановлен или

система неисправна. Однако для зтого
потребуется повышенное усилие.

Запрещается выключать
зажигание при движении под

——— уклон, а также при нормальных

условиях движения. При этом

произойдет отключение усилителя
рулевого управления.

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ЛЕВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИ.

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ЛЕВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ (1/2)

Наличие оборудования, описанного ниже, зависит от КОМПЛЕКТАЦ.

Наличие оборудования, описанного ниже, зависит от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ЛЕВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ (2/2)

Решетка обдува бокового стекла.

Боковой вентиляционный дефлектор.

— указателями поворота;
— приборами наружного освещения;
— противотуманными фарами;
— задними противотуманными

5 Место, отведенное под установку

подушки безопасности водителя

Рычаг управления очистителями

и смывателем ветрового стекла.

— Кнопки управления показаниями

7 Розетка для дополнительного

Место, отведенное под установку:

— радиоприемника;
— вещевого отделения.

Органы управления отоплением

Место, отведенное под подушку

Боковой вентиляционный дефлектор.

Решетка обдува бокового стекла.

Вещевой ящик в панели приборов.

Место, отведенное под установку:

— вещевого ящика;
— разъема для подключения

— контрольной лампы отключения

подушки безопасности переднего
пассажира.

Прикуриватель или розетка для

— органы управления системы

поддержания и ограничения

— ускоренный холостой ход.

Рычаг регулировки рулевого колеса

20 Рычаг привода замка капота.

22 Органы управления:

— корректор света фар;
— включение и выключение системы

помощи при парковке;

— включение и выключение

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ПРАВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕН.

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ПРАВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ (1/2)

Наличие оборудования, описанного ниже, зависит от КОМПЛЕКТАЦ.

Наличие оборудования, описанного ниже, зависит от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ

МЕСТО ВОДИТЕЛЯ, АВТОМОБИЛИ С ПРАВОСТОРОННИМ РУЛЕВЫМ УПРАВЛЕНИЕМ (2/2)

Решетка обдува бокового стекла.

Боковой вентиляционный дефлектор.

Место, отведенное под подушку

5 Органы управления отоплением

Место, отведенное под установку:

— радиоприемника;
— вещевого отделения.

7 Центральный вентиляционный

Розетка для дополнительного

9 Рычаг управления:

— указателями поворота;
— приборами наружного освещения;
— противотуманными фарами;
— задними противотуманными

Место, отведенное под установку

подушки безопасности водителя.

Рычаг управления очистителями

и смывателем ветрового стекла.

— Кнопки управления показаниями

Боковой вентиляционный дефлектор.

Решетка обдува бокового стекла.

— корректор света фар;
— включение и выключение системы

помощи при парковке;

— включение и выключение

Рычаг регулировки рулевого колеса

— органы управления системы

поддержания и ограничения

— ускоренный холостой ход.

Прикуриватель или розетка

для подключения дополнительного
оборудования.

Место, отведенное под установку:

— вещевого ящика;
— разъема для подключения

— контрольной лампы отключения

подушки безопасности переднего
пассажира.

20 Вещевой ящик в панели приборов.

Рычаг привода замка капота.

22 Блок предохранителей.

Контрольная лампа дальнего света фар, Не используется

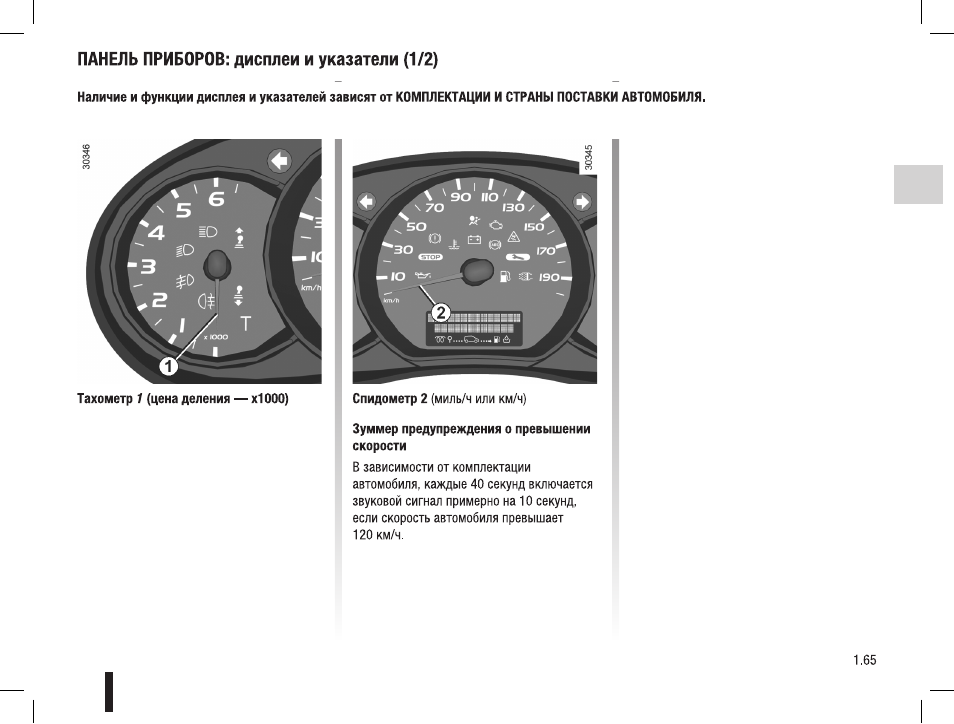

ПАНЕЛЬ ПРИБОРОВ: контрольные лампы (1/3)

Наличие и функции контрольных ламп могут различаться в зависимости от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ

Панель приборов >1

означает, что необходимо

автомобилем с осторожностью

и в кратчайшие сроки обратиться к

авторизованному дилеру. В противном
случае могут возникнуть повреждения
систем автомобиля.

Контрольная лампа
противотуманных фар

Контрольная лампа задних
противотуманных фонарей

А Контрольная лампа ®ЕЭ
/1\ означает, что в целях

остановить автомобиль, как

только позволят дорожные условия.

Необходимо остановить двигатель и

не совершать попыток запустить его.
Обратитесь к авторизованному дилеру.

Если на панели приборов не

загораются контрольные лампы

——— и не включаются звуковые

сигналы, это свидетельствует

о неисправности панели приборов.

В подобном случае необходимо

остановить автомобиль, как только

позволят дорожные условия. Также
необходимо обеспечить неподвижное
состояние автомобиля и связаться
с авторизованным дилером.

Контрольная лампа дальнего

I Контрольная лампа ближнего

I Контрольная лампа указателя

I Контрольная лампа указателя

I Контрольная лампа заряда

Эта лампа должна выключаться после

запуска двигателя. Если эта лампа
загорается во время движения, это

означает, что аккумуляторная батарея

разряжена. В этом случае необходимо

остановить автомобиль, как только

позволят дорожные условия, и связаться

с авторизованным дилером.

Контрольная лампа низкого

Эта лампа должна выключаться после

запуска двигателя. Если лампа продолжает

гореть, необходимо как можно скорее

заправить автомобиль топливом.

В контрольные лампы экономии в п топлива, Контрольная лампа аварийного состояния

ПАНЕЛЬ ПРИБОРОВ: контрольные лампы (2/3)

Наличие и функции контрольных ламп могут различаться в зависимости от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ

□ В Контрольные лампы экономии
В П топлива

Эти лампы показывают, что необходимо
переключиться на повышенную (стрелка
вверх) или пониженную (стрелка вниз)
передачу.

и ограничения скорости

См. пункты «Ограничение скорости» и
«Поддержание скорости» в разделе 2.

Контрольная лампа положения
дверей

Лампа загорается при включении

зажигания, если какая-либо дверь закрыта

КиВ предварительного педогрева

Эта лампа должна загореться при
включении зажигания. Лампа отображает
работу свечей накаливания. Лампа
выключается, когда температура станет

достаточной для запуска двигателя.

Контрольная лампа аварийного

Эта лампа загорается после включения

зажигания и выключается через 3 секунды.

Если данная лампа (возможно, в сочетании

с другими контрольными лампами) загоре­

лась во время эксплуатации автомобиля,

необходимо в кратчайшие сроки обратиться

к авторизованному дилеру.
В зависимости от комплектации автомоби­

ля, при включении этой лампы на панели

приборов может отображаться сообщение.

Контрольная лампа системы

Если автомобиль оснащен данной системой,

лампа загорается после включения
зажигания, а затем выключается.
— если эта лампа горит постоянно в со-

четании с контрольной лампой

необходимо в кратчайшие сроки обра­

титься к авториэованному дилеру;

— если эта лампа мигает, необходимо

уменьшить частоту вращения

коленчатого вала так, чтобы лампа
перестала мигать. В этом случае
необходимо в кратчайшие сроки

обратиться к авторизованному дилеру.

См. пункт «Рекомендации по снижению

токсичности отработавших газов,

снижению расхода топлива и управлению
автомобилем» в разделе 2.

Контрольная лампа электронной

системы обеспечения курсовой

устойчивости (ESP) и

антипробуксовочной системы (ASR).

Информация о причинах включения этой

лампы приведена в пунктах «Электронная

система обеспечения курсовой

устойчивости: ESP» и «Антипробуксовочная

система: ASR» в разделе 2.

■ Контрольная лампа подушки
ЕмЯ безопасности

Эта лампа загорается после включения
зажигания и выключается через 3
секунды. Если лампа горит, в системе

имеется неисправность. В этом случае
необходимо в кратчайшие сроки обратиться
к авторизованному дилеру.

Контрольная лампа износа

Наличие данной лампы зависит

от комплектации автомобиля. Если

включилась эта лампа, необходимо
в кратчайшие сроки проверить состояние

ПАНЕЛЬ ПРИБОРОВ: контрольные лампы.

ПАНЕЛЬ ПРИБОРОВ: контрольные лампы (3/3)

Наличие и функции контрольных ламп могут различаться в зависимости от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ

I Контрольная лампа антиблокиро-

вочной системы тормозов

Эта лампа загорается после включения
зажигания и выключается через 3 секунды.
Если эта лампа загорелась во время дви­

жения автомобиля,то в антиблокировочной

системе тормозов имеется неисправность.
В этом случае антиблокировочная система

не будет использоваться при торможении.
В этом случае необходимо в кратчайшие сро­
ки обратиться к авторизованному дилеру,

■rffijl Контрольная лампа неисправнос-
1=^ ти электронной системы

Если лампа загорелась во время движения

автомобиля, то в электрической системе

имеется неисправность. В этом случае
необходимо в кратчайшие сроки обратиться
к авторизованному дилеру.

Эта лампа загорается после включения

зажигания и выключается через 3 секунды.

При включении данной лампы (возможно,
в сочетании с другими контрольными лам­
пами) необходимо остановить автомобиль,
как только позволят дорожные условия.

Также необходимо в кратчайшие сроки

обратиться к авторизованному дилеру. В
зависимости от комплектации автомобиля,

при включении этой лампы на панели при­
боров может отображаться сообщение.

I Контрольная лампа температуры

Если лампа горит во время движения

автомобиля в сочетании с контрольной
лампой 6ЕЭ, то происходит перегрев
двигателя. Необходимо остановить
автомобиль и дать двигателю поработать

на холостых оборотах 1-2 минуты.

Температура должна снизиться. Если
температура не снижается, выключите
двигатель. После остывания двигателя

проверьте уровень охлаждающей жидкости.

Обратитесь к авторизованному дилеру.

Контрольная лампа стояночного

I тормоза и неисправности

Эта лампа включается при включении

зажигания. Если лампа включается при
торможении или во время движения

автомобиля одновременно с контрольной

лампой 6ЕЭ, то в одном из тормозных

контуров недостаточный уровень тормозной

жидкости. Дальнейшее движение

автомобиля может представлять опасность.

Обратитесь к авторизованному дилеру.

■ГЩ Контрольная лампа непристегну-
КхЛ тых ремней безопасности

Эта контрольная лампа продолжает гореть
после запуска двигателя. Если ремень
не пристегнут и скорость автомобиля
превышает 16 км/ч, лампа начинает
мигать, затем, на 90 с включается звуковой
сигнал.

Контрольная лампа наличия
воды в фильтре дизельного

Если эта лампа загорается во время

движения автомобиля, то в дизельном
топливе присутствует вода. В этом случае

необходимо в кратчайшие сроки обратиться
к авторизованному дилеру.

Контрольная лампа давления
моторного масла

Эта лампа загорается после включения
зажигания и выключается через 3 секунды.

Если эта лампа загорелась во время

движения автомобиля, немедленно

остановите автомобиль и выключите

зажигание. Проверьте уровень масла.

Если уровень масла в норме, то лампа

загорелась по другой причине. Следует

обратиться к авторизованному дилеру.

Зуммер предупреждения о превышении скорости

Наличие и функции дисплея и указателей зависят от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ.

ПАНЕЛЬ ПРИБОРОВ: дисплеи и указатели (1/2)

(цена деления — хЮОО)

Зуммер предупреждения о превышении
скорости

В зависимости от комплектации

автомобиля, каждые 40 секунд включается
звуковой сигнал примерно на 10 секунд,

если скорость автомобиля превышает

Указатель уровня топлива а, Указатель уровня топлива 3, Указатель температуры охлаждающей жидкости 4

Предупреждение о низком уровне масла в двигателе, Бортовой компьютер и система предупреждения а

Наличие и функции дисплея и указателей зависят от КОМПЛЕКТАЦИИ И СТРАНЫ ПОСТАВКИ АВТОМОБИЛЯ.

ПАНЕЛЬ ПРИБОРОВ: дисплеи и указатели (2/2)

Выделить → Я нашла инструкцию для своего автомобиля здесь! #manualza

Вот у деда своего, в сарае, нашел старенькую военную брошюрку, 1976 года выпуска: «Инструкция по укладке парашюта, издание второе, дополненное и исправленное».

Источник статьи: http://manualza.ru/renault/master-2011/biqy61
