Рулевые пальцы газ 2217

Содержание

Шарнир рулевой тяги ГАЗель, Соболь (палец) (в упаковке ГАЗ) 2217-3414029-10
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. «ГАЗ» ОРИГИНАЛ / 2217-3414029-10 («ГАЗ» ПАО)
Описание
Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. (КОМПЛЕКТ 4 шт.) «КЕДР» / 3302-3414029 (МК3302-34.14.102.200)
Описание
Тяга рулевой трапеции (боковая) левая ГАЗ 2217 Соболь, 2752 в сб. «ГАЗ» Оригинал / 2217-3414041 (ЗАВОД)
Описание

Шарнир рулевой тяги ГАЗель, Соболь (палец) (в упаковке ГАЗ) 2217-3414029-10

Нет в наличии посмотреть наличие в других городах

Производитель: Пр-тель:	ГАЗ
Артикул:	2217-3414029-10
Название:	Шарнир рулевой тяги ГАЗель, Соболь (палец) (в упаковке ГАЗ) 2217-3414029-10
Товар из категории: В категор.:	Запчасти управления рулевого ГАЗ
Наличие:

Самовывоз со склада в Москва

Оплата при получении:

Наличными
Переводом на карту
Банковской картой
По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте.

Доставка курьером по Екатеринбургу и близлежащим городам

Оплата наличными по факту получения товара
Стоимость доставки по городу и близлежащим городам — 100-250 рублей
Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Минимальный заказ	Стоимость доставки	Бесплатная доставка от
Екатеринбург	1000	150	6000
Верхняя Пышма	3000	200	10000
Березовский	3000	200	10000
Арамиль	3000	200	10000
Ревда	5000	400	17000
Первоуральск	5000	400	17000
Полевской	7000	500	26000
Сысерть	7000	500	26000
Новоуральск	10000	600	34000
Невьянск	12000	700	37000
* не расспространяетсяна крупногабариные запчасти и товар по спец. цене

Доставка «Почтой России»

Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ?
В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Источник статьи: http://rusautoopt.ru/Sharnir-rulevoy-tyagi-GAZel_Sobol-v-sb_Original-(v-upakovke-GAZ)-2217-3414029-10.html

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

На Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 установлено рулевое управление, состоящее из рулевой колонки с рулевым колесом, рулевого механизма и привода рулевого управления. Часть автомобилей Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 оборудована рулевым управлением с гидроусилителем руля.

Устройство рулевого управления на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, состав и конструкция, проверка технического состояния рулевого управления на автомобилях Соболь.

Рулевая колонка на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 позволяет изменять положение рулевого колеса по высоте и углу наклона. На верхний конец вала рулевой колонки на конических шлицах установлено рулевое колесо, а нижний конец вала через карданные шарниры связан с винтом рулевого механизма.

Рулевой механизм без гидроусилителя состоит из алюминиевого картера, винта с шариковой гайкой и вала-сектора. Винт установлен в картере на двух радиально-упорных шариковых подшипниках. На винте установлена шариковая гайка-рейка, имеющая внутри винтовую канавку. Между гайкой и винтом размещен набор шариков. При вращении винта шарики перекатываются по винтовой канавке и шариковая гайка-рейка перемещается вдоль винта.

Детали рулевого управления на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

При этом своими зубьями гайка поворачивает вал-сектор, установленный в картере на двух роликовых подшипниках без сепараторов. На конических шлицах вала-сектора закреплена рулевая сошка. Винт с шариковой гайкой и набором шариков укомплектованы селективным методом и при необходимости заменяются только в сборе.

Регулировка зацепления шариковой гайки-рейки с валом-сектором производится поворотом эксцентриковых обойм подшипников вала-сектора. Рулевой механизм на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310 смазывается трансмиссионным маслом (0,5 литра). Маслозаливное отверстие закрывается пробкой с конической резьбой.

Устройство рулевого управления с гидроусилителем руля на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Рулевой механизм с гидроусилителем руля устроен подобно описанному, но его рейка выполнена в виде поршня с уплотнением, а внутри вала-винта размещен вал-золотник распределителя. Вместо крышки верхнего подшипника установлен гидравлический распределитель. Гидравлический цилиндр расточен непосредственно в чугунном картере рулевого механизма, и поршень-рейка с уплотнением делит его на две полости.

В зависимости от направления вращения рулевого вала соответствующая полость цилиндра соединяется через гидравлический распределитель с нагнетающей или отводящей магистралью системы. При этом рабочая жидкость (масло), подаваемая насосом, действует на поршень и перемещает его, поворачивая вал-сектор, и тем самым «помогает» водителю.

Детали рулевого управления с гидроусилителем руля на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

При отказе системы гидроусилителя работоспособность рулевого управления сохраняется, но возрастает сопротивление на рулевом колесе. На автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310, оборудованных рулевым механизмом со встроенным гидроусилителем руля, дополнительно устанавливается насос и бачок системы гидроусилителя. Все агрегаты соединены резиновыми шлангами. Шланг высокого давления имеет накидные штуцеры на концах.

Насос гидроусилителя рулевого управления с гидроусилителем руля на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Насос гидроусилителя — коловратного (шиберного) типа, установлен в нижней части блока цилиндров на кронштейне и приводится поликлиновым ремнем от коленчатого вала двигателя, совместно с другими агрегатами. В корпусе насоса имеются предохранительный и расходный клапаны. Предохранительный клапан защищает насос от перегрузок, соединяя полость нагнетания с полостью всасывания. Расходный (перепускной) клапан ограничивает подачу жидкости в систему при увеличении частоты вращения сверх определенной.

Бачок гидроусилителя рулевого управления с гидроусилителем руля на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Бачок гидроусилителя служит резервуаром для сохранения запаса рабочей жидкости при ее утечке, а также охлаждения и очистки жидкости от загрязнений и продуктов изнашивания насоса и рулевого механизма. Сам бачок (из пластмассы или металлический) установлен на кронштейне слева под капотом. Внутри бачка встроен фильтрующий элемент, обеспечивающий очистку жидкости от частиц размером свыше 45 мкм.

В процессе работы вся жидкость постоянно циркулирует через него. Фильтрующий элемент заменяем через 60 000 километров пробега отдельно или вместе с пластмассовым бачком. В качестве рабочей жидкости применяется специальное масло марки «Р» или «А», залитое в систему гидроусилителя рулевого управления в объеме 1,3 литра. Масло подлежит замене также через 60 000 километров пробега.

Рулевой привод рулевого управления на Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Рулевой привод состоит из сошки, продольной, поперечной и двух боковых тяг, а также маятниковых рычагов и двух рычагов рулевой трапеции, соединенных со стойками подвески. К сошке крепится продольная тяга. Боковые рулевые тяги соединены с поперечной тягой, а также с левым и правым рычагами трапеции. Каждый рычаг трапеции двумя болтами прикреплен к своей стойке подвески.

Поперечная рулевая тяга, синхронизирующая поворот колес, подвешена на двух маятниковых рычагах. Оси маятниковых рычагов установлены в кронштейнах подвески. Причем у левого – на игольчатых подшипниках, а у правого – в пластмассовых втулках. Левый маятниковый рычаг — двуплечий, к одному его концу крепится продольная, а к другому поперечная рулевые тяги.

Все тяги соединены друг с другом, с сошкой и рычагами унифицированными сферическими шарнирами. Шарниры герметичные, не разборные и нерегулируемые. Они имеют конические хвостовики с резьбовыми концами, для крепления в отверстиях рычагов, тяг и сошки.

Боковые тяги снабжены регулировочными резьбовыми трубками. Благодаря чему можно, изменяя их длину, регулировать схождение колес. Продольная тяга также имеет регулируемую длину. Это позволяет обеспечивать правильное взаимное положение сошки и левого маятникового рычага при ремонте.

Проверка технического состояния рулевого управления на автомобилях Соболь ГАЗ-2217, ГАЗ-2752 и ГАЗ-2310.

Вращая рулевое колесо, устанавливаем передние колеса в положение прямолинейного движения. Кладем на панель приборов отвертку или подобный инструмент острием к ободу рулевого колеса в верхней его точке. Вращаем рулевое колесо в обе стороны до момента появления сопротивления. Колеса при этом не поворачиваются.

Ориентируясь по острию отвертки, мелом отмечаем на ободе границы свободного хода рулевого колеса. Суммарный люфт рулевого колеса для автомобиля с гидроусилителем проверяем при работающем двигателе.

Измеряем расстояние по ободу колеса между метками. Если свободный ход рулевого колеса больше 37 мм (35 мм с ГУР) или 45 мм (43 мм с ГУР) для автобусов Соболь, необходимо убедиться в том, что увеличение свободного хода не вызвано:

— Износом шарниров рулевых тяг и карданного вала.
— Люфтом подшипников передних колес.
— Ослаблением гайки сошки, гаек пальцев шарниров, клиньев карданного вала и других крепежных деталей.

Для этого проверяем затяжку гаек и болтов рулевого управления. При необходимости подтягиваем их. Гайки сферических шарниров и карданного вала должны быть затянуты и зашплинтованы. Вращая рулевое колесо, убеждаемся в отсутствии люфтов в шарнирах всех тяг.

Аналогично проверяем люфты в карданных шарнирах рулевого вала. Неисправные детали с изношенными шарнирами заменяем. Если после устранения люфтов свободный ход рулевого колеса превышает допустимые нормы, регулируем рулевой механизм.

Источник статьи: http://auto.kombat.com.ua/ustroystvo-rulevogo-upravleniya-sobol-gaz-2217-gaz-2752-gaz-2310/

Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. «ГАЗ» ОРИГИНАЛ / 2217-3414029-10 («ГАЗ» ПАО)

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Информация о сертификате на товар

№ TC RU C-RU.MT22.B.02343 CPOK ДEЙCTBИЯ ДO 17.02.2020Г. № 0363399

Описание

Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. «ГАЗ» ОРИГИНАЛ / 2217-3414029-10 («ГАЗ» ПАО)

артикул 2217-3414029-10 («ГАЗ» ПАО);
есть в наличии и доступен для покупки;
цена по состоянию на 19.03.21 — 429 рублей;
доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник статьи: http://www.bazashop.ru/product_3165132.html

Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. (КОМПЛЕКТ 4 шт.) «КЕДР» / 3302-3414029 (МК3302-34.14.102.200)

* Цена действительна только при заказе в интернет-магазине.

Описание

Шарнир рулевой ГАЗель 3302, 3321, Соболь 2217, 2752 (рулевых тяг) в сб. (КОМПЛЕКТ 4 шт.) «КЕДР» / 3302-3414029 (МК3302-34.14.102.200)

артикул 3302-3414029 (МК3302-34.14.102.200);
есть в наличии и доступен для покупки;
цена по состоянию на 19.03.21 — 1 008 рублей;
доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник статьи: http://www.bazashop.ru/product_3180232.html

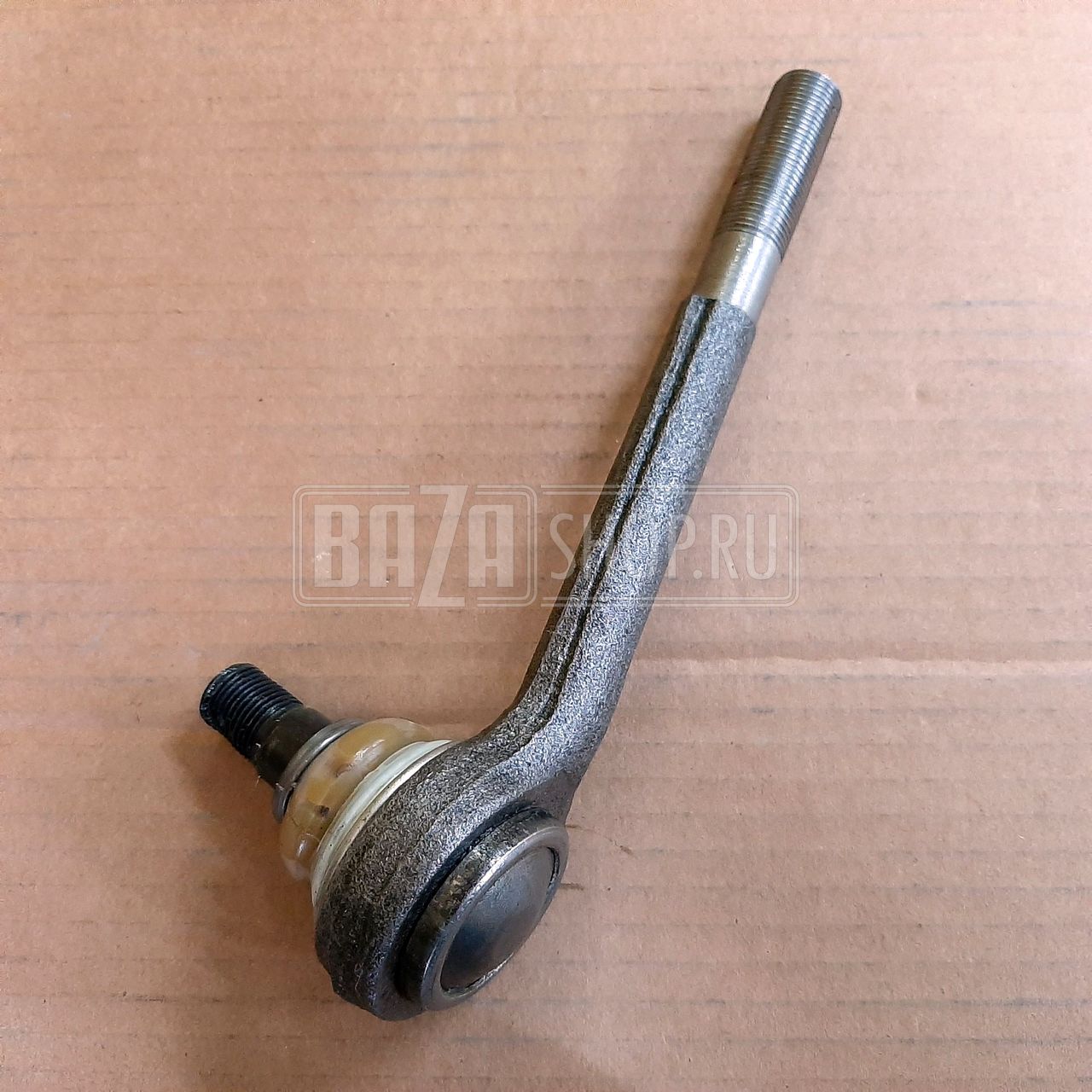

Тяга рулевой трапеции (боковая) левая ГАЗ 2217 Соболь, 2752 в сб. «ГАЗ» Оригинал / 2217-3414041 (ЗАВОД)

* Цена действительна только при заказе в интернет-магазине.

Описание

Тяга рулевой трапеции (боковая) левая ГАЗ 2217 Соболь, 2752 в сб. «ГАЗ» Оригинал / 2217-3414041 (ЗАВОД)

артикул 2217-3414041 (ЗАВОД);
доступен под заказ;
цену и сроки поставки уточняйте;
есть аналоги в наличии (проверить) ;
доставка осуществляется по всей России.

Узнайте наличие, цену и сроки поставки данного товара по телефону 8 800 700-9-554 или через форму обратной связи. При необходимости наши специалисты подберут для вас аналогичные товары, имеющиеся в наличии.

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник статьи: http://www.bazashop.ru/product_3896732.html
