Рычаг ручного тормоза уаз 469 уаз

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

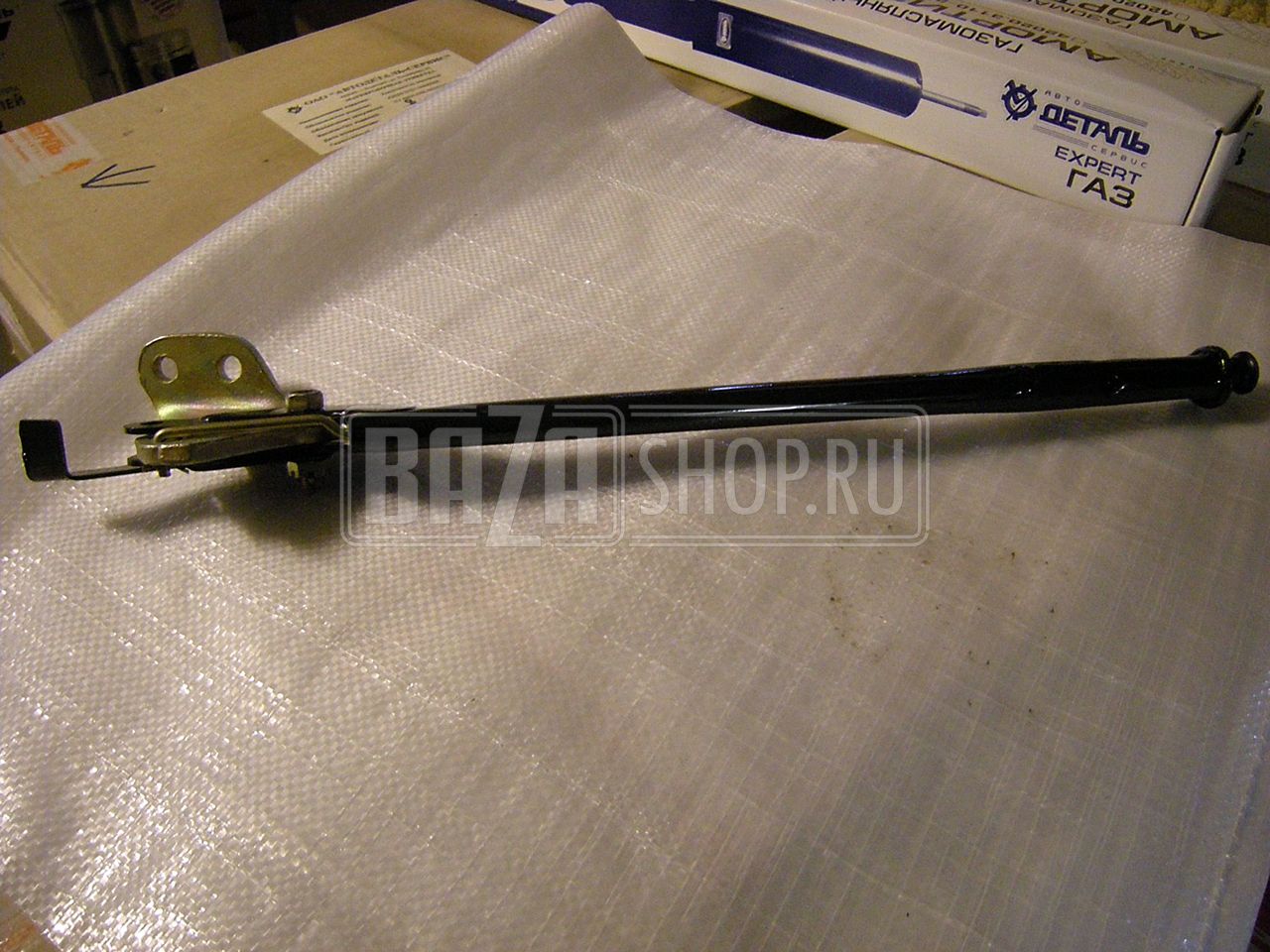

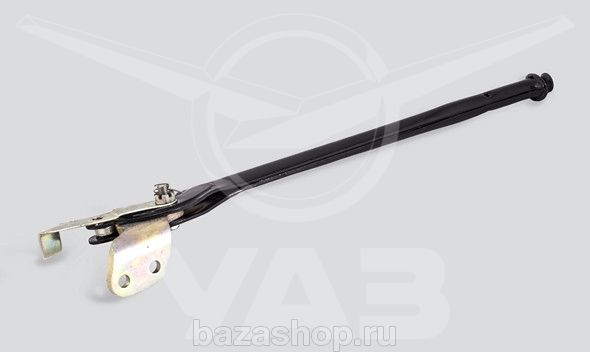

Рычаг стояночного тормоза УАЗ 469 / 3151-3508015

• артикул 3151-3508015;
• есть в наличии и доступен для покупки;
• цена по состоянию на 19.03.21 — 1 619 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

© 1997-2021, «BAZA ВСЁ ДЛЯ УАЗА» продаёт запчасти в России для всех видов УАЗ: Буханка, Патриот, Карго, Пикап, Профи, Хантер, 469, Симбир. Выполняем доставку автозапчастей транспортными компаниями.

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Источник статьи: http://www.bazashop.ru/product_291932.html

Автомобиль УАЗ-469

Стояночный тормоз УАЗ-469

Узлы и детали стояночного тормоза УАЗ-469, запчасти: 1 — регулировочная вилка; 2 — контргайка; 3 — тяга привода; 4 — разжимной сухарь; 5 — заглушка; 6 — рычаг привода; 7 — регулировочный винт; 8 — опора колодки; 9 — толкатель разжимного механизма; 10 — корпус шариков; 11 — корпус разжимного механизма; 12 — барабан тормоза; 13 и 18 — колодки тормоза; 14 — стяжная пружина колодок; 15 — колпак; 16 — шарик разжимного механизма; 17 — болт; 19 — щит тормоза; 20 — корпус регулировочного механизма; 21 — стержень; 22 — пружина; 23 и 24 — чашки пружины.

Техническое обслуживание стояночного тормоза состоит в периодической проверке состояния тормоза и его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей. Если в результате осмотра будут обнаружены задиры или риски на рабочей поверхности тормозного барабана, то произведите его расточку до устранения задиров или рисок. Колодки тормоза очищайте от пыли и грязи, в случае «засмоления» поверхностей накладок зачистите их наждачной бумагой. Замасленные накладки смените или же, опустив на 20. 30 мин в бензин, тщательно очистите наждачной бумагой или металлической щеткой. Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки смените. Вновь приклепанные накладки прошлифуйте так, чтобы их диаметр был на 0,2. 0,4 мм меньше диаметра тормозного барабана. Несмотря на герметизацию разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимной) периодически разбирайте, очищайте от грязи и закладывайте свежую смазку. При этом смазка не должна попадать на барабан и фрикционные накладки. Регулировку тормоза проводите, когда ход рычага тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной. Увеличение хода рычага может происходить по двум причинам: из-за больших зазоров между колодками и тормозным барабаном (в этом случае производите регулировку зазора) или из-за увеличенного свободного хода в приводе (в этом случае отрегулируйте длину тяги).
Регулировку зазоров между колодками и барабаном проводите в такой последовательности:
1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.
2. Переместите рычаг стояночного тормоза в крайнее переднее положение.
3. Поднимите домкратом автомобиль со стороны заднего колеса.
4. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.
5. Отверните регулировочный винт на 4. 6 щелчков (1/3—1/2 оборота), чтобы барабан свободно вращался.

Регулировку длины тяги привода проводите в такой последовательности:
1. Поставьте рычаг тормоза в крайнее переднее положение.
2. Отверните контргайку регулировочной вилки, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.
3. Выберите все зазоры в приводе, вращая регулировочную вилку.
4. Отверните регулировочную вилку на 1 1/2-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайку. При правильной регулировке стояночного тормоза автомобиль должен затормаживаться при установке собачки рычага в 3-ю или 4-ю впадину сектора (считая от задней части).

Возможные неисправности стояночного тормоза УАЗ-469 и способы их устранения.

Источник статьи: http://uazmiks.ru/stoyanochniy-tormoz-UAZ-469.html

Сектор рычага стояночного тормоза УАЗ 469

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Буквенные обозначения А, Б, В и т.д. после обозначения деталей или сборочных единиц указывают о внесении изменений в конструкцию детали или сборочной единицы. Обозначения А, А1, А2 и т.д. являются указанием сохранения изменений детали взаимозаменяемости с основной деталью, не обозначенной буквой, и между собой. Детали, обладающие обозначениями Б, Б1, Б2 и т.д. не взаимозаменяемы с деталями, обладающими обозначениями А, А1, А2 и т.д. или с ранее выпущенными деталями (не обладающими буквами), но взаимозаменяемы между собой.

Параллельно для буквенных обозначений в соответствии со всеми последующими изменениями для указаний, связанных со взаимозаменяемостью или не взаимозаменяемостью деталей или сборочных единиц, осуществляется введение цифровых индексов:

01 – 1-ый взаимозаменяемый вариант

02 – 2-рой взаимозаменяемый вариант

09 – 9-тый взаимозаменяемый вариант

10 – 1-ый невзаимозаменяемый вариант

11 – 1-ый взаимозаменяемый вариант, соответствующий невзаимозаменяемому варианту 10

12 – 19 – линейка последующих взаимозаменяемых вариантов невзаимозаменяемого варианта 10

20 – 2-рой невзаимозаменяемый вариант

21 – 29 – линейка взаимозаменяемых вариантов, относящихся ко 2-рому невзаимозаменяемому варианту 20

Весь ассортимент деталей и сборочных единиц, заимствованных от автомобилей старых моделей, осуществляет сохранение своих прежних обозначений.

Ассортимент деталей или сборочных единиц, используемых исключительно для ремонта, обладает буквенными приставками Р, Р1, Р2 или АР, АР1, и т.д. Например, ВК-24-1000100-АР – комплект поршневых колец, обладающих увеличенным размером на 0,50мм.

Источник статьи: http://spectuninguaz.ru/tormoza-uaz/ruchnik-uaz/sektor-rychaga-stoyanochnogo-tormoza-uaz-469/
