Меняем сайлентблоки передних рычагов на Рено Логан своими руками
Рычаг передней подвески состоит из нескольких деталей, включая два сайлентблока и шаровую опору. Фирма Рено рекомендует менять узел в сборе, при этом сама же выпускает и сайлентблоки, и опоры. Сайлентблок представляет из себя муфту, запрессованную в ушко рычага. Проще говоря, замена сайлентблоков передних рычагов Рено Логан связана с проведением опрессовки. Поэтому и рекомендуют менять весь узел, а не сайлентблоки в отдельности. Но располагая съёмником для автомобилей ВАЗ, можно провести опрессовку за 5 минут. Рассмотрим все шаги подробнее.
Как выглядит сайлентблок
Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?
Стрелкой отмечен сайлентблок
Каждый сайлентблок – это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.
Теперь – процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).
На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.
Проводя опрессовку, нельзя давить на внутреннюю втулку! Так что используйте только подходящие оправки и шайбы.
Удаление «старых» сайлентов
Проводя замену, труднее всего будет избавиться от «старых» сайлентблоков. Действия выглядят так: фиксируем рычаг и сверлом d=3-4 мм делаем набор отверстий по кругу. Затем электролобзиком, установив пилку с мелким зубом («A» или «B»), распиливаем резину. Здесь можно использовать и обычный лобзик.
Была распилена внешняя втулка
На последнем шаге, проложив бруски из дерева, рычаг закрепляют в тисках. Внешнюю втулку распиливают ножовкой по металлу. И старайтесь не задеть металл рычага, чтобы он не проржавел.
По идее, замена сайлентблоков передних рычагов Рено Логан выглядит не сложней и не проще, чем на любом другом авто. Многие говорят, что «старый» сайлентблок можно просто выбить. Но с заменой, похоже, они не сталкивались.
Случай из практики
От владельцев можно слышать, что резина легко режется ножом. Может, так оно и есть, когда пробег составляет около 100 т. км.
Пробег 60 000 по плохим дорогам
На пробеге 170 тысяч втулка у многих выкрашивается. По идее, она остаётся целой, но только пока рычаг не снят.
Если пробег – небольшой, запаситесь дрелью и лобзиком. Ну и терпением, конечно, тоже.
Процесс опрессовки
Основная цель – добиться, чтобы расстояние было равно 7 мм , при запрессовке от среза «стаканчика» рычага до внешней плоскости фланца сайлентблока! А от плоскости рычага до внешней плоскости фланца сайлентблока уже 14 мм . Меньше делать не надо!
Готовый узел после опрессовки
Для проведения всех действий понадобятся два газовых или «шведских» ключа. Также используется винт с шайбами (съёмник) и комплект оправок.
Оправка с дополнительным вкладышем
Всё оборудование, показанное выше, взято из ремкомплекта для «ВАЗ-2109». На резьбу винта обычно наносят смазку: циатим, литол и т.д.
Очерёдность действий
Для начала зажимаем рычаг в тисках. Затем собираем конструкцию, как показано.
Рычаг готов к опрессовке
Детали идут в такой последовательности:
- Нижняя гайка;
- Нижняя шайба;
- Оправка с вкладышем;
- Верхняя шайба (она давит на сайлентблок);
- Вторая гайка.
Ещё раз убедитесь, что внутренняя втулка остаётся свободной. Две гайки на винте надо скручивать, контролируя результат штангенциркулем.
Отзывы владельцев
Замена сайлентблоков передних рычагов Рено Логан успешно выполняется в одном случае: при монтаже надо прилагать усилие, равное 100-120 Н*м. Это – много. Часто возникают опасения, что резьба может сорваться. На подобные нагрузки «комплект ВАЗ» не рассчитывался. В общем, все указанные действия проводят на свой страх и риск.
Артикулы
Фирма Рено выпускает сайлентблоки и по отдельности, и в сборе с рычагами. Обозначается деталь так: 6040002245 (60 40 002 245). Аналоги:
- 26304 (FEBI)
- 60 92 6304 (SWAG)
- TD729W (DELPHI)
- C8617 (LYNXauto)
- 30292 (ASAM)
- 4500001 (FORMPART)
- 53210 или 33124 (MAPCO)
- FZ90454 (FORTUNE LINE)
- L25819 (MONROE)
- 38DC1002 (AS METAL)
- V46-0268 (VAICO)
- MGZ-508014 или 72-1956 (MAXGEAR)
- 5103924 (NK)
- F8-7977 (OPTIMAL)
- D300165 (DENCKERMANN)
- 4340201409 или EMS8502 (JP GROUP)
- DC11001 или B56112 (RIW)
- 57-00732 (TALOSA)
- 8500 25819 (TRISCAN)
- 77-00862-SX (STELLOX)
- 31242 01 (LEMFORDER)
- RESB3746 (MOOG)
- JBU751 (TRW)
Вроде бы, хвалят последние три. Но лучше оригинала нет ничего. А самый дешёвый аналог выпускает фирма SWAG.
Срок хранения каучука – 5 лет. Для фторкаучука цифра увеличивается вдвое. В общем, при выборе запчастей обращайте внимание на дату изготовления. Каучук в чистом виде при изготовлении сайлентблоков не используется, но лучше не покупать то, что выпущено 7 или 8 лет назад.
Источник статьи: http://carfrance.ru/zamena-sajlentblokov-perednix-rychagov-reno-logan/
Renault Logan ЧиПованный пони › Logbook › Полиуретан сайлентблоки передних рычагов Втулка.ру
Продолжаю рассказ о весенней переборке подвески www.drive2.ru/l/9851969/.

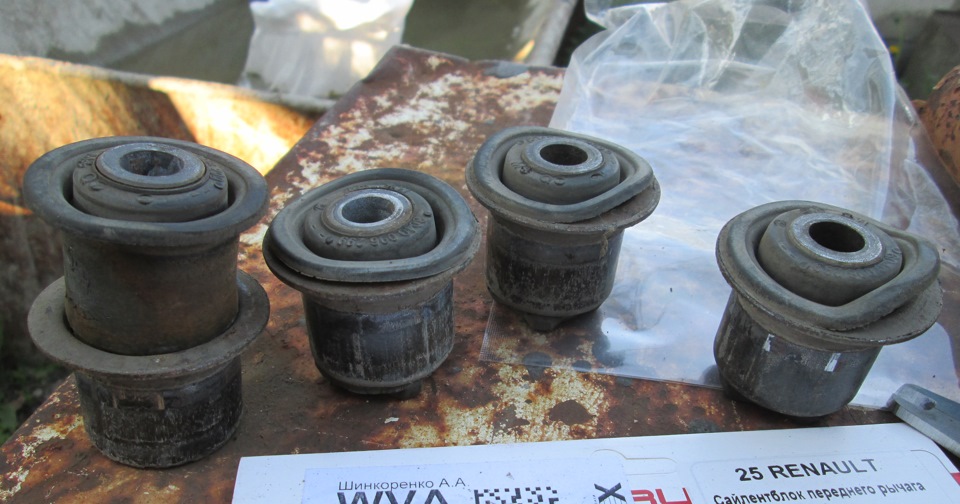

Итак решил поэкспериментировать и познать на себе, что такое это полиуретан. Выбор пал на сайлентблоки компании Втулка.ру. По отзывам продукция адекватная и не сильно кусается ценой.
Артикул 2506001. Цена 1шт в Эмекс 439р. Итог 4 сайленблока за 1750р. В сервисе мне сказали цену 700р за снять/поставить каждый рычаг =(1400р) и 300р за перепрессовку каждого сайлентблока=1200р…а почему бы ни сделать всё самому)
Итак для снятия рычага нам нужны ключ на 13, головки и ключи на 16(откручиваем крепление шаровой) и 18 для снятия самих креплений рычагов к подрамнику. Ничего сложно)

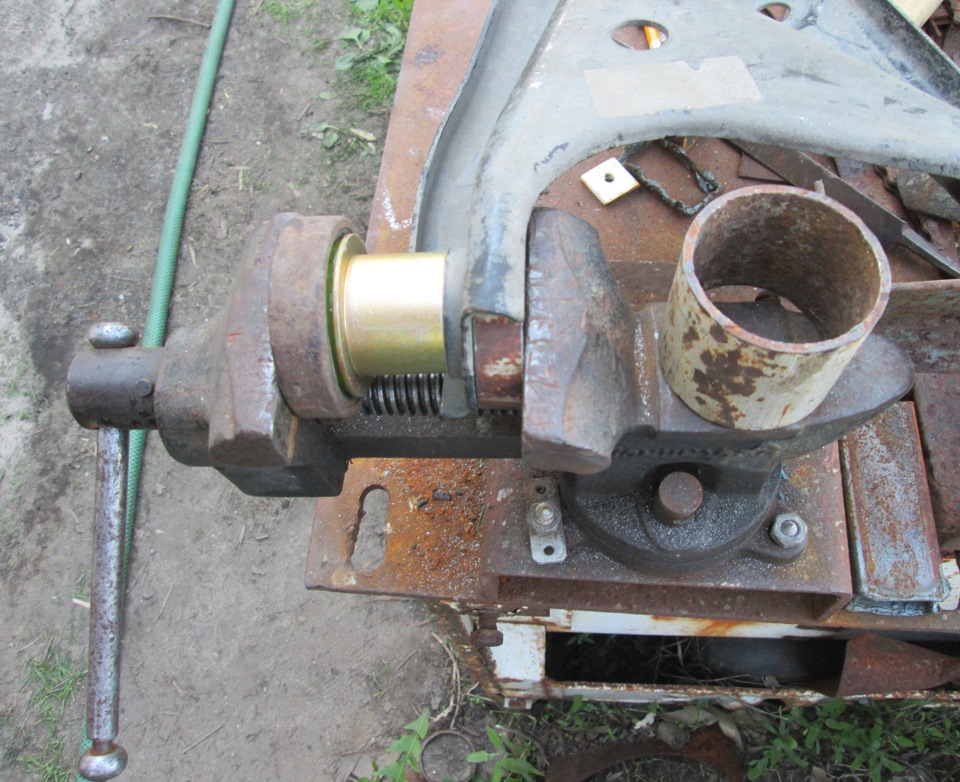

Перепрессовывал на старых дедовских тисках.
Использовал подручные приспособы — 2 куска трубы диаметров 32мм длинной 50 и 15мм + старый подшипник для впрессовки. Все прошло как по маслу)
Буду вопросы спрашивайте. Всем драйва и хорошо отдохнуть) ваш pzff
Renault Logan 2010, engine Gasoline 1.4 liter., 75 h. p., Front drive, Manual — DIY
Comments 90

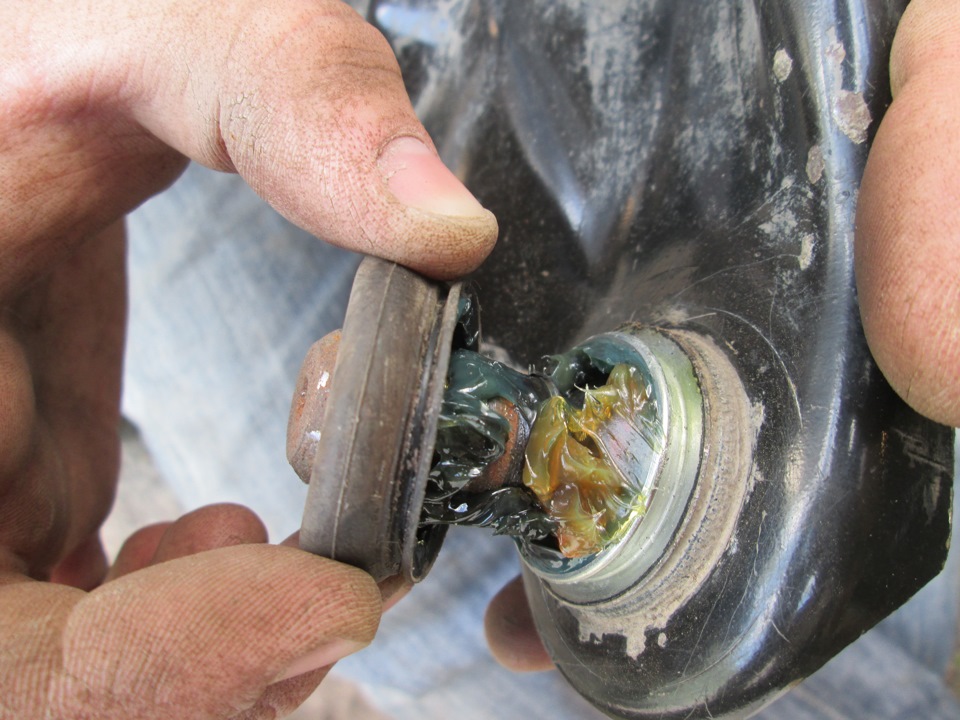

Приветствую.Я ставлю второй раз(за 10 лет) полиуретановые сайлентбооки такого же вида как и у вас, на свои жигули (ваз 2107).Ходят примерно 3-5 лет в жостких условиях так как машина для леса и поиска монет, завышена, гнилая ну в общем чтоб вы понимпли если с ходу перескочу бревно то не жалко, но за резинками и амортизаторамт и тягами и всем тех состоянием слежу для безопасности дорожного движения.Так что если для обычной езды то думаю очень на долго хватит.Но вот на ниссане икстрэйл т-31 2008 года я ставил сайлентблоки передних рычагов в задние точки и один вылетили за неделю, а другой через месц из внешних обоим. Производитель всë тот же точка опоры.Пришол к мнению что на сворачивание они очень хороши а на удары продольные нет.Тоесть как у вас они будут довольно долго жить если качественный товар
Здравствуйте! Подскажите какой использовали подшипник при запресовке сайленблоков?
который валялся во дворе в куче металлолома)
а размер его примерно какой, хочу до покупки сайленблоков найти подходящую проставку.Спасибо за ранее.
Источник статьи: http://www.drive2.com/l/9857169/
Замена сайлентблоков передних рычагов Renault Logan
Подвеска автомобиля – один из наиболее уязвимых узлов, если брать во внимание текущее состояние дорог по всей стране, погодные условия и стиль вождения подавляющего большинства автовладельцев. Конструкция этого узла – весьма сложная для понимания, поскольку состоит из большого количества элементов. Сайлентблоки – это своего рода связующие, которые соединяют воедино все компоненты подвески «Рено-Логан» . Отсюда понимаем, что малейшие поломки, люфт при работе или механические разрушения – это реальная опасность попадания в аварийную ситуацию на дороге.
Что такое сайлентблок: конструкция и функции узла
Передний рычаг включает в себя два сайлентблока передних рычагов «Рено-Логан» и опору шарового типа. Как утверждает производитель в функциональной спецификации к автомобилю, замену лучше проводить целиком, то есть, одновременно менять оба сайлентблока и шаровую опору. С другой стороны, в продажу автомобильная марка «Рено» предлагает обе детали по-отдельности.
Сайлентблок – это муфта особого типа, которая под прессом установлена в ушко переднего рычага.
Из определения детали узла выше становится понятно, что проводимые работы по ремонту или замене будут связаны непосредственно с опрессовкой. В вопросе замены всего узла целиком это играет ключевую роль. Именно ввиду этого немаловажного фактора рекомендуется выполнять комплексную замену. Если же вы ставите перед собой такую смелую цель, как заменить сайлентблоки отдельно, то придется воспользоваться съемником. Подойдет инструмент для автомобилей марки ВАЗ.
Как диагностировать поломку сайлентблока на «Рено-Логан»
К сожалению, бортовой компьютер не предусматривает индикатор, который бы свидетельствовал о необходимости проверки сайлентблоков переднего рычага «Рено-Логан». Следовательно, придется полагаться на собственный опыт, восприятие и наиболее вероятные признаки поломки, которые мы собрали ниже:
- Первое и самое очевидное – потеря или ухудшение управляемости автомобиля. Будьте внимательны, поскольку этот признак может свидетельствовать и о другой поломке. Но при подозрении на неисправности в работе подвески, потеря управляемости может стать первым звоночком о том, что пора менять сайлентблоки. Регулярное ТО поможет выявить эту проблему в корне.
- Замедленная реакция переднего колесного ряда на поворот руля. Если вы заметите, что автомобиль реагирует на ваши действия «с опозданием», то с большой долей вероятности причиной тому является неисправная подвеска, а конкретнее – сайлентблоки.
- Погрешность в узле развал-схождения. Обратите внимание на работу развал-схождения за последний период. Если заметны какие-то отклонения от нормы, не лишним будет проверить сайлентблоки.
- Искривление, отклонение и небольшой люфт в положении рычага. Этот осмотр проводится целенаправленно, поэтому придется сперва поднять автомобиль на домкрате или загнать на смотровую яму.
Безусловно, наиболее подходящий вариант – приехать на СТО, где специалисты и опытные мастера установят точную причину неисправности. Но подойдет и тщательный визуальный осмотр. Вполне по силам самостоятельно установить, в каком состоянии находится сайлентблок. Каждый автовладелец должен понимать, что водить неисправный автомобиль небезопасно. Какие-либо отклонения в работе сайлентблока могут повлечь за собой следующие опасности:
- Потеря управляемости на скорости выше 80 км/ч.
- Потеря управляемости на поворотах и виражах.
- Неравномерный и чрезмерно быстрый износ протектора шин.
- Разрушение пазов, в которых установлены шарниры.
Последний пункт чреват также тем, что дело не ограничивается поломкой сайлентблока, а вполне вероятно повлечет за собой более сложный и дорогостоящий ремонт. Будьте бдительны, и вы сможете обнаружить поломку вовремя, выполнить замену сайлентблоков передних рычагов на «Рено-Логан» и избежать возможной аварийной ситуации.
Рынок запчастей: подбор оригинального сайлентблока или аналога
Каждый передний рычаг «Рено-Логан» имеет два сайленблока. Передняя часть подвески «Рено-Логан» состоит из двух рычагов, следовательно, в автомобиле имеет 4 сайлентблока. Благо, автопроизводитель позаботился о том, чтобы среди деталей отсутствовало разделение на передний и задний.
Официальные СТО и сервисные центры «Рено» предлагают единственный вариант замены сайлентблоков – комплексная замена узла. Иными словами, меняются полностью оба передних рычага. Безусловно, это оказывает прямое влияние на конечную стоимость ремонта, не считая оплаты за непосредственно работу. Если вы считаете эту опцию чрезмерной, а стоимость – явно не обоснованной, тогда вам подойдет второй вариант. Это – использование аналогов.
По многолетнему опыту, конечно же, можем с уверенностью рекомендовать французского производителя SASIC. Их продукция зарекомендовала себя как надежные и долговечные запчасти. Не менее качественными, но несколько более дорогими, будут сайлентблоки переднего рычага от компании Lemforder или FEBI. Все приведенные выше производители в силах обеспечить надежную и бесперебойную работу подвески «Рено-Логан» в среднем на 100 000 км пробега.
Не лишним будет упомянуть, как правильно подбирать запчасти. Да, сайлентблоки для «Логана» не имеют разбивки на передние и задние, левые и правые. Но их легко можно спутать с аналогичными деталями со схожей, но не такой конфигурацией. Любой уважающий себя интернет-магазин или специализированный оффлайн магазин предлагает поиск товара по артикулу. Его можно найти в оригинальной спецификации к автомобилю.
Как вариант, при отсутствии точного артикула, укажите хотя бы марку автомобиля и год выпуска или VIN-номер. Эти параметры сузят область поиска до количества запчастей, что с уверенностью подойдут конкретно под ваш тип подвески.
Работы перед ремонтом: площадка и инструменты
Подготовительные работы – важнейшая часть ремонта. Во-первых, это упросит и ускорит рабочий процесс. Во-вторых, вы не будете в суматохе пытаться найти нужный ключ или болт. Рекомендованный перечень инструментов, которые гарантированно потребуется при замене, приведен ниже:
- Любой ударный инструмент: подойдет маленький молоток.
- Рожковый ключ на 10 и 32.
- Домкрат – важнейший инструмент, без которого замена запчасти данного вида попросту невозможна.
- Набор универсальный болтовых ключей.
Настоятельно рекомендуем установить автомобиль на устойчивую поверхность. Можно подложить под колеса упоры, чтобы в процессе ремонта авто не повело. Не забывайте поставить его предварительно на ручник.
Подробная инструкция по замене сайлентблока переднего рычага
Если не выполнить своевременный ремонт, то автомобиль может выйти из строя в самый неподходящий для этого момент. Например, во время движения по магистрали. Чтобы избежать этого, необходимо провести качественный и своевременный ремонт. Замена передних сайлентблоков Renault Logan вполне по силам обычному автовладельцу. Все, что нужно – это выполнить ряд инструкций, которые мы описали ниже:
- Снимите нужное колесо, предварительно подняв автомобиль на домкрате и скрутив болты.
- Проведите эту операцию и для колеса, находящего в паре передней части подвески.
- Очистите грязь, пыль и налет. Используйте смазку (подойдет вещество для смазывания механизмов WD-40), чтобы смягчить движения элементов узла.
- Снимайте рычаг со стоек амортизаторов.
Следом за этим нужно проверить опоры шарового типа на исправность. В случае если в наличии видимые механические повреждения, сколы и пр. неисправности, выполните замену. В этой статье не будет останавливаться на этом этапе и примем за гипотезу, что шаровая опора в норме. Мы уже говорили, что передние рычаги состоят из 4 сайлентблоков (по 2 в каждом из рычагов). Фактически сайлентблок – это пара втулок с муфтой внутри, поэтому могут быть выявлены две особенности узла:
- внутренняя втулка из металла зажимается подрамником;
- внешняя пластиковая втулка углубилась в металл.
В связи с этим, не трогайте рычаг, не убедившись в том, что «Логан» устойчиво стоит на твердой поверхности. Чтобы выполнить опрессовку, нужно избегать излишнего давления на втулку, чтобы не повредить шайбы и опоры паза. Следующий этап – это съем старых сайлентблоков. Выполняется это следующий образом:
- Зафиксируйте рычаг на месте, возьмите дрель. С ее помощью высверлите поверхность вокруг отверстия. Если нет дрели – не беда. Воспользуйтесь лобзиком, потребуется чуть больше усилий, но результат будет тот же.
- Зафиксируйте снятый рычаг в тисках. Ножовкой уберите внешнюю часть втулки. Будьте бдительны, чтобы не зацепить металл на поверхности рычага. Повредив его, вы дадите основу для воздействия на металл коррозии.
- Возьмите два ключа: шведский и газовый, съемник и 4 нужные оправки.
- Подготовьте заранее смазку и ветошь для уборки лишней части масла.
- Установите в рычаг детали в следующей последовательности: шайба, гайка, оправка, шайба и финальная гайка.
- Важным условием, соблюдение которого крайне необходимо, является свободное перемещение втулки по рычагу.
Если вы не хотите в будущем проблем с подвеской, используйте фиксацию ее с давлением на нее не более 120Н*м. Данная работа имеет один нюанс – многие дешевые сайлентблоки и другие элементы этого узла подвески не рассчитаны на подобные нагрузки, поэтому в момент фиксации происходит разломы и трещины. Ввиду этого фактора, многие автовладельцы прибегают к помощи автосервиса. Как проверить сайлентблока передних рычагов «Рено-Логан», читайте в предыдущих пунктах статьи.
В заключение
Замена передних сайлентблоков на рычагах – трудоемкий процесс. Если вы в автоделе новичок, то лучше сразу доверить дело профессионалам, чтобы не лезть в «дебри» автомеханики. Этот вид ремонта полностью завязан на опрессовке, поэтому без навыков и опыта лезть сюда не стоит.
Если же вы из смельчаков, тогда внимательно ознакомьтесь с материалом, изложенным в этой статье. Важно понимать каждый из этапов, начиная диагностикой и заканчивая сборкой узла в первоначальный вид. Мы собрали в статье полезные рекомендации и советы, а также привели детализированную инструкцию, которая станет для вас реальным руководством по замене сайлентблоков передних рычагов. Обычно любой ремонт подразумевает несколько стадий:
- Определение проблемы. Воспользуйтесь советами и подсказами по диагностике, приведенными в первом пункте этой статьи. Для уверенности не помешает консультация знакомого мастера или беглый осмотр в ближайшем СТО.
- После того как вы поняли, что дело в замене сайлентблоках передних рычагов на «Рено-Логан», можно приступать к подготовительному этапу. На нем вам предстоит выбрать детали под замену, запастись инструментом и подготовить рабочую площадку. В идеале, если это будет гараж, автомобильная эстакада или место со смотровой ямой.
- Когда выполнены предварительные работы, предстоит самое сложное. Сама замена занимает от нескольких минут до пары часов. Зависит от удобства рабочего места, наличия малейшего опыта и помощников.
Попросите помочь друзей или родственников. Любые работы, при которых машина устанавливается на домкрат, желательно выполнять в паре с кем-то. Делается это для упрощения и ускорения процесса, а также в целях элементарной техники безопасности. Вдруг, домкрат сорвется, кто-то же должен будет помочь вам выбраться из-под машины?
- Выполните все действия по разборке в обратном порядке. Проверьте целостность узла, убедитесь в том, что не осталось лишних элементов. Очень полезным будет тестовая поездка. Буквально несколько пройденных километров уже способны показать, оказался ли ремонт успешным или в машине по-прежнему «что-то трещит или стучит».
И напоследок, не стесняйтесь собственных сил. Да, много легче отдать машину в мастерскую и забыть о ней на пару часов, после чего забрать ее, полностью обслуженную и исправную. При этом самостоятельный ремонт – это сэкономленное время, деньги, единение железного коня и его автовладельца. Поверьте, навык быстро определить поломку, более того, ее самостоятельно устранить, дорогого стоит.
