Предохранители и реле Vortex Tingo

Плавкие предохранители. Тип А (механическая КПП):
F1 – Лампа ближнего света левой передней фары.
F2 – Лампа ближнего света правой передней фары.
F3 – Топливный насос.
F4 – Лампа дальнего света левой передней фары.
F5 – Вентилятор отопителя.
F6 – Лампа дальнего света правой передней фары.
F7 – Второй вентилятор системы охлаждения двигателя.
F8 – Основной вентилятор системы охлаждения двигателя.
F9 – Не используется.
F10 – Не используется.
F11 – Не используется.
F12 – Стартер.
F13 – Блок управления бортовыми системами.
F14 – Лампа фонаря заднего хода.
F15 – Катушка зажигания.
F16 – Генератор.
F17 – Указатели поворота и габаритные огни — правые.
F18 – Передние противотуманные фары.
F19 – Вентилятор системы охлаждения двигателя.
F20 – Указатели поворота и габаритные огни – левые.
F21 – Задние противотуманные фары.
F22 – Компрессор кондиционера.
F23 – Стоп-сигналы.
F24 – Стартер (управление реле стартера).
F25 – Не используется.
F26 – ABS.
F27 – Блок управления двигателем.

Реле. Тип А (механическая КПП):
K1 – Реле вентилятора отопителя.
K2 – Реле топливного насоса.
K3 – Реле второго вентилятора системы охлаждения двигателя.
K4 – Реле стартера.
K5 – Реле ближнего света фар.
K6 – Реле дальнего света фар.
K7 – Реле основного вентилятора системы охлаждения двигателя.
K8 – Не используется.
K9 – Реле передних противотуманных фар.
K10 – Реле задних противотуманных фар.
K11 – Реле вентилятора системы охлаждения двигателя.
K12 – Не используется.
K13 – Не используется.

Расположение плавких предохранителей в электрораспределительном блоке моторного отсека. Тип Б (механическая и роботизированная КПП)

Плавкие предохранители. Тип Б (механическая и роботизированная КПП):
F1 – Лампа ближнего света левой передней фары.
F2 – Лампа ближнего света правой передней фары.
F3 – Топливный насос.
F4 – Лампа дальнего света левой передней фары.
F5 – Вентилятор отопителя.
F6 – Лампа дальнего света правой передней фары.
F7 – Второй вентилятор системы охлаждения двигателя.
F8 – Основной вентилятор системы охлаждения двигателя.
F9 – Стартер.
F10 – Соединение с главным реле.
F11 – Не используется.
F12 – Главное реле.
F13 – Блок управления бортовыми системами.
F14 – Лампа фонаря заднего хода.
F15 – Катушка зажигания.
F16 – Генератор.
F17 – Указатели поворота и габаритные огни — правые.
F18 – Передние противотуманные фары.
F19 – Вентилятор системы охлаждения двигателя.
F20 – Указатели поворота и габаритные огни – левые.
F21 – Задние противотуманные фары.
F22 – Кислородный датчик нижний.
F23 – Стоп-сигналы.
F24 – Главное реле.
F25 – Кислородный датчик верхний.
F26 – Компрессор кондиционера.
F27 – Блок управления двигателем.

Реле. Тип Б (механическая и роботизированная КПП):
K1 – Реле вентилятора отопителя.
K2 – Реле топливного насоса.
K3 – Реле второго вентилятора системы охлаждения двигателя.
K4 – Главное реле.
K5 – Реле ближнего света фар.
K6 – Реле дальнего света фар.
K7 – Реле основного вентилятора системы охлаждения двигателя.
K8 – Не используется.
K9 – Реле передних противотуманных фар.
K10 – Реле задних противотуманных фар.
K11 – Реле вентилятора системы охлаждения двигателя.
K12 – Реле стартера.
K13 – Не используется.

Плавкие предохранители. Тип А (механическая КПП):
F1 – Регулятор яркости подсветки панели приборов.
F2 – Кислородный датчик, клапан продувки адсорбера, спидометр.
F3 – Топливные форсунки.
F4 – Переключатель системы кондиционирования воздуха.
F5 – Прикуриватель и блок управления бортовыми системами (BCM).
F6 – Панель приборов.
F7 – Аудиосистема.
F8 – Диагностический разъем.
F9 – Панель приборов.
F10 – Задний стеклоочиститель.
F11 – Передний стеклоочиститель.
F12 – Реле ближнего и дальнего света фар.
F13 – Подушки безопасности.
F14 – Управление аудиосистемой.
F15 – Электропривод регулировки положения зеркала заднего вида.
F16 – Подогрев сидений.
F17 – Блок управления двигателем.
F18 – Блок управления бортовыми системами и противоугонной сигнализацией.
F19 – Стеклоподъемники
F20 – Люк.
F21 – Замок зажигания.
F22 – Лампы освещения салона и индивидуального освещения.
F23 – Кнопка открытия/закрытия люка.
F24 – Звуковой сигнал.
F25 – Панель приборов / система кондиционирования.
F26 – Индикатор противоугонной системы / Реле системы кондиционирования и вентиляции салона.
F27 – Подогрев зеркал заднего вида.
F28 – Замок зажигания.
F29 – Замок зажигания, стартер.
F30 – Не используется

Реле. Тип А (механическая КПП):
K1 – Реле вентилятора системы охлаждения двигателя.
K2 – Не используется.
K3 – Не используется.
K4 – Не используется.
K5 – Реле звукового сигнала.
K6 – Реле указателей поворота.
K7 – Реле системы кондиционирования воздуха.

Расположение плавких предохранителей и реле электрораспределительного блока приборной панели. Тип Б (механическая и роботизированная КПП)

Плавкие предохранители. Тип Б (механическая и роботизированная КПП):
F1 – Регулятор яркости подсветки панели приборов.
F2 – Сигналы заднего хода, спидометр, генератор.
F3 – Модуль ABS.
F4 – Переключатель системы кондиционирования воздуха.
F5 – Прикуриватель.
F6 – Панель приборов.
F7 – Аудиосистема.
F8 – Диагностический разъем.
F9 – Панель приборов.
F10 – Задний стеклоочиститель.
F11 – Передний стеклоочиститель.
F12 – Система кондиционирования.
F13 – Подушки безопасности.
F14 – Управление аудиосистемой.
F15 – Электропривод регулировки положения зеркала заднего вида.
F16 – Подогрев сидений.
F17 – Блок управления двигателем.
F18 – Питание блока управления бортовыми системами и противоугонной сигнализацией.
F19 – Компрессор кондиционера.
F20 – Люк.
F21 – Замок зажигания.
F22 – Лампы освещения салона и индивидуального освещения. Подсветка замка зажигания*.
F23 – Кнопка открытия / закрытия люка.
F24 – Звуковой сигнал.
F25 – Кнопка включения режима рециркуляции воздуха.
F26 – Индикатор противоугонной системы / Реле системы кондиционирования и вентиляции салона.
F27 – Подогрев зеркал заднего вида.
F28 – Замок зажигания.
F29 – Замок зажигания, стартер.
F30 – Не используется

Реле. Тип Б (механическая и роботизированная КПП):
K1 – Реле вентилятора системы охлаждения двигателя.
K2 – Не используется.
K3 – Реле компрессора кондиционера.
K4 – Не используется.
K5 – Реле звукового сигнала.
K6 – Габаритные огни. Реле указателей поворота.
K7 – Не используется.

Источник статьи: http://xn--80aej2aisf0a0d.xn--p1ai/shemy/vortex/966-predohraniteli-i-rele-vortex-tingo.html

Руководства по эксплуатации, обслуживанию и ремонту Vortex Tingo

Руководство по ремонту и техническому обслуживанию + каталог расходных запчастей Chery Tiggo и Vortex Tingo 2005-2013 годов выпуска.

• Автор: —
• Издательство: Легион-Автодата
• Год издания: —
• Страниц: 496
• Формат: —
• Размер: —

Руководство по ремонту и ТО Vortex Tingo с 2012 г.

Руководство по ремонту и техническому обслуживанию + каталог расходных запчастей Chery Tiggo FL и Vortex Tingo FL с 2012 года выпуска.

• Автор: —
• Издательство: Легион-Автодата
• Год издания: —
• Страниц: 440
• Формат: —
• Размер: —

Руководство по эксплуатации Vortex Tingo.

Руководство по эксплуатации Vortex Tingo.

• Автор: —
• Издательство: ТагАЗ
• Год издания: 2011
• Страниц: 198
• Формат: PDF
• Размер: 23,2 Mb

Скидки от справочной

При упоминании АСС вы можете получить скидки на запчасти и услуги

Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту.

Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.

Источник статьи: http://autoinfo24.ru/rukovodstva-po-remontu/otechestvennye-avtomobili/vortex/tingo

Инструкция по эксплуатации ТагАЗ Vortex Tingo

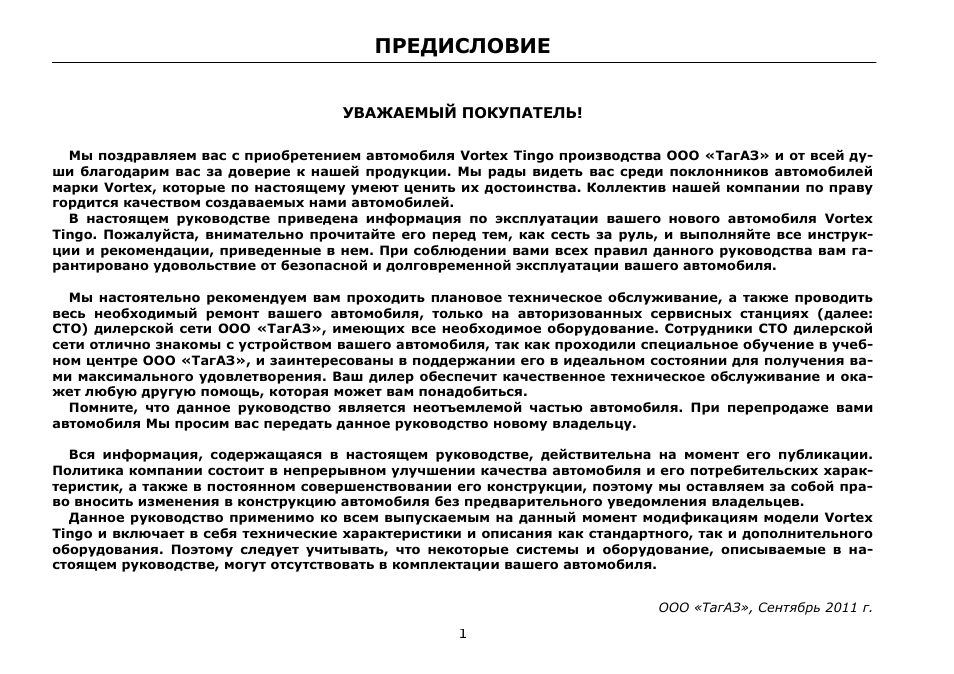

Предисловие
