Устройство коробки передач
Силовой агрегат. Трансмиссия. Форд Мондео 3

Mondeo выбирает передачи с помощью троса.

Из этой главы вы узнаете, как Mondeo «посылает» свою мощность двигателя на передние колеса. Система передачи топлива, в частности, состоит из маховика со сцеплением, коробки передач и главной передачи. Чтобы эти все компоненты надлежащим образом взаимодействовали, они соединяются точно согласованной системой из фрикционных прокладок, валов, подшипников, зубчатых колес и шарниров. Сколько сил фактически дойдет до колес, в первую очередь зависит от мощности двигателя «вашего» акселератора. Однако и акселератор этому мало способствует, если частота вращения двигателя не согласована с текущей скоростью – каждый двигатель внутреннего сгорания «послушен» только в ограниченном диапазоне частот вращения. Чтобы теоретически вы смогли «лучше понимать свой Mondeo», в главе Двигатели мы представили различные кривые мощности. Хотите двигаться, экономя топливо, значит, нужно стремительно ускоряться и быстро переключаться на следующую высокую передачу: пытайтесь постоянно координировать скорость движения с передачей, при которой частота вращения двигателя близко приближается к максимальному крутящему моменту.

Для того чтобы крутящий момент и скорость по возможности «стали единомышленниками», им ассистирует в Mondeo полностью синхронизированная пятиступенчатая коробка передач (МТХ-75). В комбинации с 2,0-литровым V6-двигателем Duratec-HE в качестве альтернативы Ford предлагает электронную регулируемую четырехступенчатую автоматическую коробку передач с ускорителем и сцеплением для блокирования гидространсформатора (CD4E).

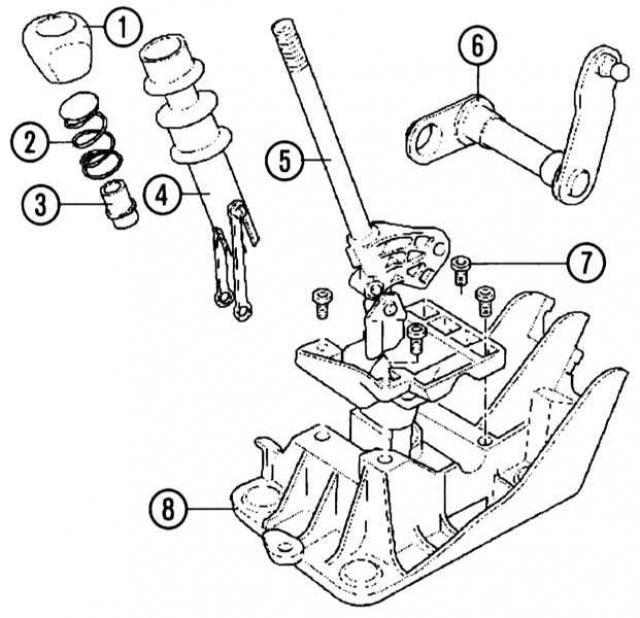

«Дирижерская палочка»: рычаг коробки передач в деталях

1 — Ручка переключения,
2 — Пружина сжатия,
3 — Предохранитель,
4 — блокировщик заднего хода,

5 — Рычаг переключения передач с верхним корпусом системы тяг и рычагов механизма переключения передач,
6 — Рычаг переключения передач,
7 — Крепежные винты,
8 — Нижний корпус системы тяг и рычагов механизма переключения передач.

Передачи для сил тяги

Чтобы из «состояния покоя» без проблем разогнаться, приводным колесам необходим как можно больший крутящий момент. Если вы уже просмотрели кривые мощности, то ниже 1500 об/мин по крайней мере у карбюраторных двигателей с крутящим моментом еще не столь хорошо: с помощью «передачи на тихий ход» первая передача облегчает двигателю стремительный скачок к высоким оборотам и приведение Mondeo в движение. При установке четвертой – и даже пятой – передачи получается, к сожалению, все наоборот: при обеих передачах вступает в силу «передача в быстроту». По сравнению с частотой вращения ведущих колес двигатель вращается на этих передачах неспешно высоко. Другими словами: коробка передач изменяет частоту вращения двигателя ближе к желаемой частоте вращения ведущих колес.

«Отделение» двигателя от коробки передач — сцепление

При каждом процессе трогания с места или переключения передачи кратковременно силовой поток между двигателем и коробкой передач прерывается. В автомобилях с механической коробкой передач для этого предназначено сцепление. Оно обеспечивает «мягкое» трогание с места и плавное переключение передач благодаря тому, что оно выравнивает различные частоты вращения между коленчатым валом и приводным валом коробки передач. Несколько расточительней функционирует «совместная игра» планетарных шестерен и автоматической коробки передач. Каждый процесс переключения здесь происходит без прерывания сил тяги.

Передает крутящий момент двигателя – гидравлически в коробке передач – преобразователь крутящего момента

Вместо обычной фрикционной муфты гидравлический преобразователь крутящего момента координирует процесс трогания с места и «смены хода». В Mondeo это обеспечивается с согласованием пяти электромагнитных клапанов, которые на основе общего картера рулевого механизма и образуют «менеджмент» автоматической коробки передач:

• переключение давления (посредством механизма регулирования давления в трубопроводе),
• управление переключением (посредством распределительной задвижки с регулированием положения),
• модулированное приведение в действие преобразователя крутящего момента – перемыкания сцепления,
• управление процессом переключения 3 – 2 и.
• . режим принудительного холостого хода с функцией моторного торможения.

В этом секторе преобразователь крутящего момента действует не только очень комфортно, но и без механического износа – по меньшей мере, при нормальных нагрузках.

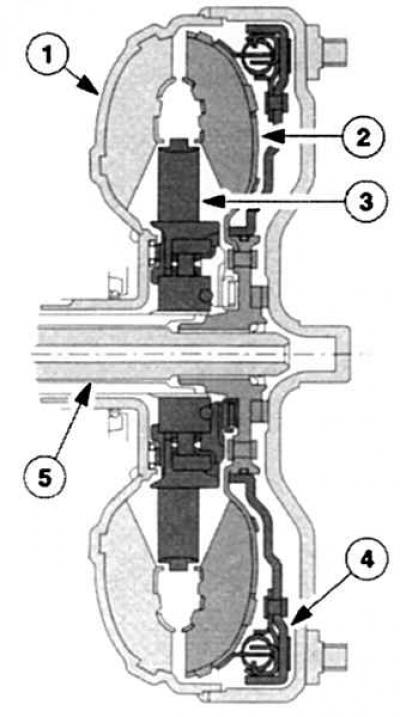

Преобразователь крутящего момента с сцеплением для блокирования гидространсформатора

1 — Корпус преобразователя и колесо насоса,
2 — Колесо турбины,
3 — Направляющее колесо,

4 — Сцепление для блокирования гидространсформатора,
5 — Входной вал коробки передач.

Последняя инстанция перед ведущими колесами – главная передача

Главная передача является последней инстанцией, которую проходит генерируемый двигателем крутящий момент на пути к ведущим колесам. Ее задача заключается в том, чтобы частоты вращения, «поступающие» от коробки передач, перевести в «медленные», крутящий момент вследствие этого увеличивается и равномерно распределяется на ведущие колеса.

Источник статьи: http://www.fordbook.ru/mondeo/3/power/transmission/ustroystvo-korobki-peredach

FordManual.ru

Вы здесь

Регулировка механизма переключения передач Ford Mondeo 1, 2

Трансмиссия. Механическая коробка.

Примечание: Вам потребуется специальное приспособление Ford7 6-073. Оно представляет из себя кольцо с прорезью, которое во время регулировки блокирует рычаг переключения передач на нейтрали. Если у вас нет такого приспособления, то вам придется действовать методом проб и ошибок. Желательно также попросить помощника удерживать рычаг на нейтрали.

Рычажный механизм переключения передач (модели выпуска до 1997 года)

1. Снимите центральный пульт (глава 11).

2. Затяните стояночный тормоз, приподнимите передок и установите его на опоры. Установите рычаг переключения передач на нейтраль.

3. Работая под автомобилем, отпустите болт зажима, установленный на рычажном механизме, расположенном позади трансмиссии.

4. При положении рычага в нейтрали установите приспособление 16-073 поверх рычага и вставьте его в выемку корпуса фиксации рычага в верхней части трансмиссии. Поверните приспособление по часовой стрелке для блокировки рычага на нейтрали. Будьте осторожны, чтобы во время регулировки не сместить рычаг или приспособление.

5. Убедитесь в том, что передняя часть рычажного механизма переключения передач, выходящая из трансмиссии, находится в нейтральном положении. Пошевелите рычажный механизм вперед-назад, чтобы убедиться, что он находится в нейтральном положении.

6. Убедитесь в том, что приспособление фиксирует рычаг. Затем затяните болт зажима на рычажном механизме.

7. Снимите приспособление, блокирующее рычаг.

8. Опустите автомобиль на грунт, затем установите центральный пульт (глава 11).

Тросовый механизм переключения передач (модели выпуска с 1997 года)

Примечание: Вам потребуется специальное приспособление Ford16-088. Оно блокирует рычаг переключения передач на нейтрали во время регулировки. Если у вас нет такого приспособления, то вам придется действовать методом проб и ошибок. Желательно также попросить помощника удерживать рычаг на нейтрали.

9. Отсоедините отрицательный провод аккумулятора (глава 5А).

10. Снимите воздухоочиститель (глава 4А).

11. Отпустите регуляторы тросов на трансмиссии, нажимая на выступы на боковых сторонах стопоров (из красной пластмассы) (см. рис.2.11).

12. Изнутри салона освободите чехол от рычага и оттяните его на рукоятку рычага.

13. Заблокируйте рычаг в нейтральном положении с помощью приспособления (16-088) (см. рис.2.13).

14. При положении рычагов на трансмиссии в нейтральном положении заблокируйте стопоры, нажимая на них.

15. Снимите приспособление и установите чехол рычага.

16. Установите воздухоочиститель.

17. Присоедините отрицательный провод аккумулятора (глава 5А).

Регулировка тросов привода МКПП Форд

плохое переключение передач Ford Fusion , Focus , Fiesta , очистка механизма

Очистка механизма переключения передач на Ford Fusion.mp4

Форд Фокус 2, если закусывает передачи МКПП

Ремонт кулисы Форд Мондео 1

Плохо включаются передачи,или как отрегулировать тросса передач!

Источник статьи: http://fordmanual.ru/regulirovka-mehanizma-pereklyucheniya-peredachtransmissiya-mehanicheskaya-korobka-ford-mondeo-1-i-2.html

Ford Mondeo 4 (2007-2014) Manual

Ford Mondeo 4 Коробка передач

На автомобили Ford Mondeo в базовой комплектации устанавливают (в зависимости от типа применяемого двигателя) механические коробки передач моделей iB5, МТХ-75, MМТ6 или MТ-66. Все механические коробки передач различаются между собой передаточными числами и конструкцией отдельных деталей, но имеют принципиально общую компоновку (у шестиступенчатых коробок MМТ6 и MТ-66 есть отличия в компоновке из-за наличия VI передачи) и установочные размеры. По заказу на автомобилях с бензиновым двигателем рабочим объемом 2,3 л и дизельным двигателем объемом 2,0 л может быть установлена шестиступенчатая автоматическая коробка передач, установочные размеры которой аналогичны размерам механических коробок. В связи с этим в данном разделе снятие и установка механической коробки передач описаны на примере только механической коробки передач iB5. Остальные коробки передач снимают и устанавливают практически аналогично.

Рис. 6.4. Принципиальная схема пятиступенчатой механической коробки передач мод. iB5: 1 – задняя крышка картера коробки передач; 2 – картер коробки передач; 3 – сапун; 4 – рабочий цилиндр гидропривода выключения сцепления; 5 – картер сцепления; 6 – подшипник выключения сцепления; 7 – первичный вал; 8 – вторичный вал; 9 – главная передача и дифференциал.

Рис. 6.5. Принципиальная схема шестиступенчатой механической коробки передач мод. МТХ-75: 1 – шестерня передачи заднего хода; 2 – шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – муфта включения III и IV передач; 5 – картер коробки передач; 6 – ведущая шестерня III передачи; 7 – шестерня II передачи; 8 – шестерня I передачи; 9 – картер сцепления; 10 – первичный вал; 11 – корпус дифференциала; 12 – ведущая шестерня главной передачи; 13 – ведущая шестерня I передачи; 14 – муфта включения I и II передач; 15 – ведущая шестерня II передачи; 16 – шестерня III передачи; 17 – вторичный вал; 18 – шестерня IV передачи; 19 – ведущая шестерня V передачи; 20 – муфта включения V передачи и передачи заднего хода; 21 – ведущая шестерня передачи заднего хода.

Механическая коробка передач мод. iB5 (рис. 6.4) или МТХ-75 (рис. 6.5) выполнена по двухвальной схеме с пятью синхронизированными передачами переднего хода. Механическая коробка передач мод. MМТ6 выполнена по трехвальной схеме с шестью синхронизированными передачами переднего хода.

Рис. 6.6. Принципиальная схема шестиступенчатой механической коробки передач мод.
МТ-66: 1 – шестерня VI передачи; 2 – вторичный вал I и II передач; 3 – шестерня V передачи; 4 – ведущая шестерня II передачи; 5 – муфта включения передачи заднего хода; 6 – ведущая шестерня передачи заднего хода; 7 – вторичный вал передачи заднего хода; 8 – выходная шестерня передачи заднего хода; 9 – муфта включения I и II передач; 10 – ведущая шестерня I передачи; 11 – выходная шестерня I и II передач; 12 – шестерня III передачи; 13 – первичный вал; 14 – шестерня I передачи; 15 – ведущая шестерня III передачи; 16 – вторичный вал III и IV передач; 17 – выходная шестерня III и IV передач; 18 – ведомая шестерня главной пары; 19 – корпус дифференциала; 20 – муфта включения III и IV передач; 21 – ведущая шестерня IV передачи; 22 – шестерня II передачи; 23 – шестерня IV передачи; 24 – ведущая шестерня V передачи; 25 – муфта включения IV и VI передач; 26 – ведущая шестерня VI передачи.

Механическая коробка передач мод. МТ-66 (рис. 6.6) выполнена по четырёхвальной схеме с тройной синхронизацией I и II передач, с двойной синхронизацией III передачи и с одинарной синхронизацией IV, V и VI передач. Коробка передач и главная передача с дифференциалом имеют общий картер. К передней части картера коробки передач присоединен картер сцепления. На заднюю часть картера коробки передач установлена стальная штампованная крышка.
Передачи переднего хода включаются осевым перемещением муфт синхронизаторов, установленных на валах. Механизм переключения передач расположен внутри картера коробки передач с его левой стороны. Снаружи находятся два рычага механизма – рычаг выбора передачи и рычаг переключения.
Привод управления механической коробкой передач состоит из кулисы рычага переключения передач с шаровой опорой, установленной на основании кузова, двух тросов переключения и выбора передач, а также механизма, установленного в картере коробки передач. Для обеспечения четкого включения передач рычаг переключения передач механизма переключения изготовлен за одно целое с массивным противовесом.
Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.
Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров приводов передних колес с шестернями дифференциала обеспечивается сальниками.
Автоматическая коробка передач с адаптивной системой управления обеспечивает выбор оптимального режима переключения передач практически для любых стилей вождения и дорожных условий. Автоматические коробки передач, устанавливаемые с бензиновым двигателем рабочим объемом 2,3 л и 2-литровым дизельным двигателем одинаковы по конструкции и различаются только передаточными числами.
Особенностью автоматических коробок передач автомобилей Ford Mondeo по сравнению с автоматическими коробками передач предыдущих поколений является возможность перехода из полностью автоматического режима управления в ручной режим (так называемая секвентальная коробка передач), при котором водитель во время разгона автомобиля самостоятельно выбирает момент переключения на повышающую передачу. Это позволяет при желании добиться более интенсивного разгона по сравнению с автоматическим режимом, искусственно задерживая переключение на повышающую передачу, и довести частоту вращения коленчатого вала двигателя до диапазона максимального крутящего момента. В то же время электронная система управления постоянно контролирует скорость автомобиля и нагрузку двигателя, исключает ошибки водителя, не позволяя ему включить более высокую передачу при малой скорости движения, чтобы избежать перегрузки двигателя, или понижающую передачу на слишком большой скорости, что исключает возможность превышения максимально допустимой частоты вращения коленчатого вала двигателя. При снижении скорости автомобиля передачи автоматически переключаются на более низкие без участия водителя. В момент полной остановки автомобиля автоматически включается I передача.
Автоматическая коробка передач состоит из гидротрансформатора, насоса, планетарного редуктора, многодисковых муфт, многодисковых тормозов и блока клапанов.

Рис. 6.7. Гидротрансформатор: 1 – ведущий диск; 2 – картер гидротрансформатора; 3 – турбина; 4 – обгонная муфта; 5 – реактор; 6 – насосное колесо.

Гидротрансформатор (рис. 6.7) выполняет роль сцепления и служит для плавного соединения двигателя и механизма коробки передач, увеличения крутящего момента в начале движения автомобиля. Корпус гидротрансформатора соединен с коленчатым валом двигателя через ведущий диск и постоянно вращается при работе двигателя.
Внутренняя полость гидротрансформатора заполнена рабочей жидкостью для автоматических коробок передач. Коленчатый вал двигателя вращает гидротрансформатор и приводит в действие насосное колесо, которое создает потоки рабочей жидкости в направлении турбинного колеса. Турбинное колесо начинает вращаться за счет потоков рабочей жидкости, создаваемых насосным колесом.
При большой разности частот вращения турбинного и насосного колес реактор изменяет направление потока жидкости, увеличивая крутящий момент. По мере уменьшения разницы частот он исключается из работы, так как установлен на обгонной муфте.
Насос, установленный в передней части картера коробки передач, создает давление и подает рабочую жидкость ко всем системам в коробке передач.

Рис. 6.8. Планетарный редуктор системы Равинье: 1 – длинный сателлит; 2 – водило; 3 – малая солнечная шестерня; 4 – большая солнечная шестерня; 5 – короткий сателлит; 6 – коронная шестерня.

Планетарный редуктор системы Равинье (рис. 6.8) представляет собой зубчатую передачу с наружными и внутренними зацеплениями шестерен, которая обеспечивает различные способы соединения ее элементов для получения различных передаточных чисел.

Рис. 6.9. Схема работы многодисковой муфты: А – многодисковая муфта включена; В – многодисковая муфта выключена; 1 – шариковый клапан; 2 – уплотнительное кольцо; 3 – поршень; 4 – фрикционный диск; 5 – фрикционный диск с накладками; 6 – упорный диск; 7 – ступица муфты; 8 – упор пружины; 9 – стопорное кольцо; 10 – возвратная пружина.

Рис. 6.10. Схема работы дискового тормоза: А – тормоза включены; В – тормоза выключены; 1 – упорный диск; 2 – фрикционные тормозные диски с накладками; 3 – фрикционный диск; 4 – возвратная пружина; 5 – поршень; 6 – картер коробки передач; 7 – крышка картера коробки передач.

Принципы работы многодисковой муфты (рис. 6.9) и дискового тормоза (рис. 6.10) очень сходны. Разница заключается в том, что многодисковая муфта соединяет звенья коробки передач между собой, а дисковый тормоз – с картером коробки. Рабочая жидкость, подаваемая к муфте, приводит в действие поршень, за счет чего фрикционные диски сжимаются. Звенья, блокируемые муфтой, начинают вращаться за одно целое.
При отключении дисковых тормозов рабочая жидкость перестает подаваться в муфту и поршень под действием возвратной пружины возвращается в исходное положение.
Особенность конструкции многодисковой муфты состоит в том, что она находится в постоянном вращении. Под действием центробежной силы, действующей на рабочую жидкость, создаются давление, которое не дает разблокироваться муфте. Дополнительно в муфте установлен шариковый клапан, расположенный как можно ближе к краю от центра муфты. При повышении давления рабочей жидкости в камере многодисковой муфты шариковый клапан закрывает сливное отверстие, а при снижении давления в камере шариковый клапан под действием центробежной силы открывает сливное отверстие и муфта разблокируется.
Привод управления автоматической коробкой передач тросовый, сконструирован по тому же принципу, что и привод управления механической коробкой, но отличается от него количеством и конструкцией деталей. Селектор автоматической коробки передач установлен на том же месте тоннеля пола, что и рычаг управления механической коробкой передач, и соединен с блоком управления на коробке передач тросом.
Дифференциал автоматической коробки передач по конструкции полностью аналогичен дифференциалу механической коробки передач.
Для ремонта коробки передач, особенно автоматической коробки, требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном разделе рассмотрены только снятие и установка коробки передач, замена ее уплотнений, ремонт привода. В случае необходимости ремонтируйте коробку передач на специализированном сервисе.
