Всем привет!
Что-то я обленился, и запись в БЖ публикую с двухмесячным опозданием. В общем дело пойдёт о 4-й части установки сидений от пассат б6 в пассат б5+, а именно о установке и подключении обогревов сидений. Кто пропустил, вот предыдущие части о установке:
Сидения от VW passat b6 в b5+. Часть 1
Сидения от VW passat b6 в b5+. Часть 2
Сидения от VW passat b6 в b5+. Часть 3
С самого начала хочу поблагодарить драйвовчан которые мне помогали в этом деле, а именно: Саня alekshulk , Олег dalnoboj , Никита Do6ruu , Андрей andrikoks и cooller01 . Спасибо вам всем за советы и подсказки, без вас я, понимающий в автоэлектрике и схемах проводки чуть больше чем нечего, с этим делом не разобрался бы!
Так как, у меня пасс был пригнан с юга Франции в комплектации «барабан», то соответственно подогревов сидений по штату не было. Ещё весной, после установки сидений от Б6 начал искать инфу как же подключить в Б5+ подогревы сидений Б6. Вся фичя в том что в Б5 и Б6 разный принцип работы подогревов. В б5 он работает от реле которое находится непосредственно в кнопке-крутилке, а Б6 оно работает через отдельный блок обогрева сидений (находится под сидением водителя) и запитано на климатроник.
Дабы разобраться во всём этом прошерстил все БЖ драйвовчан которые устанавливали сидения от Б6 в Б5. Но о подключении подогревов у них почти ничего не нашел, все ихние записи заканчивались словами: «Сидения установил, о подключении подогревов будет расписано в следующих записях», а далее тишина, ни у кого из них таких записей я не нашел:((( Единственное, что нашел в этих записях, так это схему электропроводки сидений Б6:
Я даже успел разочароваться и смирится что это нереалируемо, но случайно наткнулся на запись cooller01 Новый салон + подогрев дивана, где немного упомянул о подключении передних сидений Б6. Но тогда я толком и не понял что да как нужно подключать. Поэтому закинул эту идею «до лучших времён». И времена эти настали в декабре, когда необходимость обогревов на коже-алькантарных сидениях стала проявляться всё сильнее:))))) Тем более что всё необходимое у меня уже было, ещё летом alekshulk подогнал мне кнопки-регуляторы обогревов, а dalnoboj комплект выпутанной штатной проводки (напольную и подторпедную).
В общем, в декабре начал снова шерстить Драйв2 и passatworld.ru на предмет нужной инфы, но а БЖ собственников б5 так толком ничего и не нашел, тогда решил поискать в БЖ владельцев других ВАГов, и удача пришла ко мне в БЖ ПОЛОводов, а именно после прочтений этих записей: Подключение кресел Passat СС в Polo Sedan и Подключение электрики сидений от Passat CC.
А окончательно стало понятно, когда нашел на форуме passatworld.ru описание о подключении от форумчанина fibonathi и после того как мне на пальцах это объяснили Никита Do6ruu и Андрей andrikoks .
Если простыми словами, то под сидением есть 4-х пиновая фишка (разъем), от нее в кресла идут 4 провода, 1-й и 4-й пин, это питание на маты (плюс и минус, черный и коричневый), 2-й и 3-й пин это питание термодатчика (черножелтый и коричневочерный).
С этой фишкой нужно соединить провода с зелёной (напольной) фишки подогрева, а именно:
зел. | 4-х пин
фиш. | фиш.
4 —— 1
2 —— 2
1 —— 3
3 —— 4
Эта схема годна, если соединять напрямую провода зелёной (штатной Б5) 6-ти пиновой фишки з 4-х пиновой фишкой под сидением Б6.

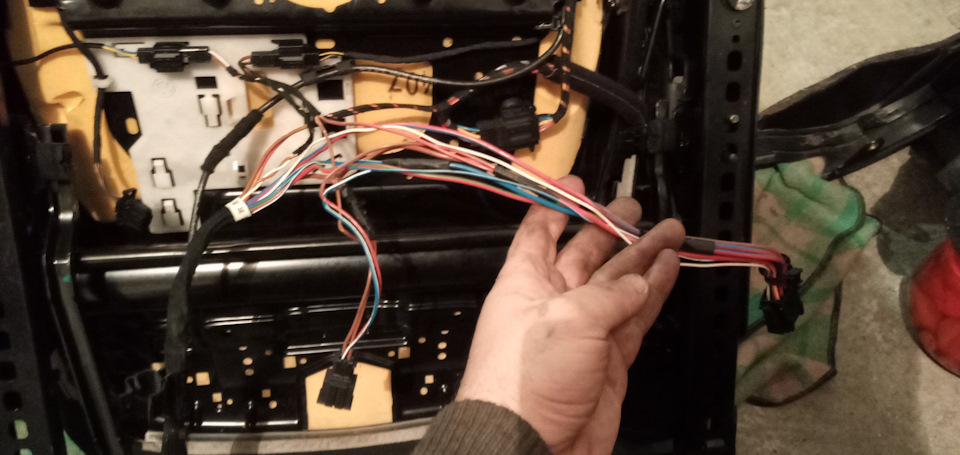

Но дело в том что в б6 сидениях эта 4-х пиновая фишка не основная, а провода с этой фишки идут в основную 10-ти пиновую фишку подключения сидений в Б6 (туда же заходят и провода електрорегулировки сидений Б6).
Я решил делать соединение проводов сидения и напольной проводки именно через неё. Но вот тут и есть различия. В пассажирском сидении с 4-х пиновой в 10-ти пиновую фишку приходят 3 повода (2 минуса питания матов и термодатчика з 4-х пиновой по дороге в 10-ти пиновую фишку соединяются в 1 общий минус), и того на выходе с в 10-ти пиновой фишки мы имеем: коричневы провод — общий минус питания матов и термодатчика; краснозелёный провод — плюс питания матов; синебелый — плюс питания термодатчика.
На водительской 10-ти пиновой фишке заходят больше проводов, через то что под водительским сидением находится общий блок управления подогревом передних сидений, который в Б5 нафиг не нужен. Решение этой проблемы — отключение этого блока и установка перемычек в его 8-ми пиновой фишке (как зделано в мануалах VW Polo), или полноэ вирезание проводки блока управления подогревом передних сидений. Я выбрал второй вариант, нахрен вырезал проводку блока и соединил провода с 4-х пиновой в 10-ти пиновую фишку по образцу пассажирского сидения.
В итоге у меня на водительском (как и на пассажирском) сидении в 10-ти пиновую фишку, как я уже писал выше, приходят 3 повода: коричневый провод — общий минус питания матов и термодатчика; краснозелёный провод — плюс питания матов; синебелый — плюс питания термодатчика. А в штатной напольной проводке 4-е провода: 1-й — плюс питания матов; 2-й — плюс питания термодатчика; 3-й — минус питания матов; 4-й — минус питания термодатчика. Так как в сидении минус питания матов и термодатчика выходит уже общий, решено было 4-й провод напольной проводки удалить 3-й провод зделать общим минусом. На схеме это выглядит где-то так (рисовать не умею, так что да простит меня Саня alekshulk , взял его схему и немного доработал):
Далее была установка штатной Б5 проводки подогревов и подключение кнопок-регуляторов. Тут до меня уже много расписано, повторятся не буду, ложил по штату по правой стороне автомобиля и через соединение в блоке фишок в ногах пассажира. Здесь всецело пользовался мануалом Сани alekshulk , где он подробно всё описал: Подключение штатного обогрева сидений Passat B5
Во время всего этого разбирательства з проводами подключения в переписках з Андреем andrikoks и cooller01 выяснилось, что надо ещё измерить сопротивление (кОм) термодатчика, иначе маты подогревов могут некоректно работать (перегревать или недогревать). Для получения эталонного значения, измерить сопротивление на термодатчике штатных подогревов Б5 у меня не было возможности (так как писал выше у меня вовсе не было подогревов по штату), но з разъяснений cooller01 , оно должно быть в раене 10 кОм. Взяв в соседа тестер замерял сопротивление на обеих сидениях и у меня вышло на водительском 18,1 кОм, на пассажирском 113,9 кОм. О_о
Тут же переспросив cooller01 , он сказал одну важную вещь, измерять сопротивление нужно при комнатной температуре (+20 — +25 С), при измерении при ниже температуре сопротивление будет возрастать, что у меня и произошло, так как измерял при +12С :))) В общем всунул сидение в машину, включил «дуйчик» и розкочегарил салон до +23, при такой температуре сопротивление пассажирского показало 9,5 — 10,1 кОм., что вполне устраивало.
Пассажирское даже не стал измерять в разогретом салоне, так как со слов cooller01 и так было ясно что в сидении есть обрыв проводов либо дохлый термодатчик.
Разобрав поджопник сидения сразу стало понятно — были оборваны 2 провода :((( Вылечил это припаяв провода обратно, после этого сопротивление стало 10,4 кОм. Во всём этом мне помогла вот эта запись — Ремонт подогрева водительского сиденья Б6
Ну и приятной неожиданостью стала маркировка матов подогревов, а именно страна производитель матов для ВАГа :))))
На этом впринципе всё, подогревы уже 2 месяца отлично работают! Из наблюдений регулировка и темература нагрева тоже отлично себя ведут.
Красивого фото центральной панели с светящимся крутилками подогрева не будет, так как за подогревами, за эти 2 месяца последовало ещё несколько доработок по салону и я до сих пор катаюсь с таким вот шикарным салоном :)))
Так что всем спасибо, кто осилил данный текст:))) Ну и возможно кому нибуть эта запись пригодится.
