Самая простая установка руля с подогревом Lada Vesta и Lada XRAY
На некоторых комплектациях Lada Vesta и Lada XRAY есть штатный подогрев рулевого колеса. Владельцы автомобилей без этой теплой опции могут установить рулевое колесо с обогревом своими руками. Расскажем про самый простой и доступный способ такой доработки.
Компания CMGAISD представила руль с подогревом собственной разработки. Главное преимущество именно этого рулевого колеса в том, что поставить его может любой, даже не подготовленный человек. Элементарная установка и подключение к штатному разъему (без вмешательства в проводку автомобиля). При этом кнопка включения обогрева штатная — на руле.
- Материал обшивки руля: натуральная кожа (никаких дешевых подделок!).
- Мощность нагревательного элемента: 42 W. (новая технология сборки).
- Ручной режим термостата по кнопке.
- Время разогрева до тёплого состояния:
5 мин. (далее идёт термостатирование).
Время до срабатывания реле термостата:
15 минут (продолжается поддержание температуры).
Установка: Заменить штатное рулевое колесо на руль с подогревом. Подключить к штатному разъему. Весь процесс занимает 5-10 минут. Подробности на видео:
Цена: 11 000 рублей (цена указана с учётом обмена на ваш руль. Залог за руль в сборе 6000 р.)
Напомним, ранее компания CMGAISD представила доработку магнитолы Android при помощи модуля CANBUS2. Это устройство позволит расширить функциональность вашей мультимедийной системы.
Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/5537-samaja-prostaja-ustanovka-rulja-s-podogrevom-lada-vesta-i-lada-xray.html
Как подключить руль с подогревом на Lada Vesta, XRAY
Автомобили семейства Lada Vesta и Lada XRAY могут оснащаться подогревом рулевого колеса. Эта опция есть не во всех комплектациях этих моделей автомобилей. При желании владельцы могут доработать свой автомобиль и установить руль с подогревом своими руками.
С завода рули с подогревом подключаются через «улитку» (модуль подрулевых переключателей), в которой есть специальные дорожки. Чтобы не покупать дорогостоящую улитку есть возможность подключить руль тремя различными способами. Первые два способа предложил spol .
- Рулевое колесо с подогревом (можно купить штатное, либо аналог, различные варианты рулей представлены в нашем интернет-магазине — категория Рули для Весты, XRAY).
- Снять руль (инструкция).
Существует два вида штатных рулей: для Lada Vesta и для Lada XRAY. Отличаются они правым набором кнопок для управления мультимедией. Если у вас штатная мультимедиа — нужен руль от Весты (иначе не будет работать часть кнопок). Если Android мультимедиа — подойдет любой руль.
- Просунуть разъёмы в руль с подогревом.
- Одеть руль на вал.
- Закрутить болт крепления руля, одновременно усаживая руль.
Схемы подключения
1. Подключение через постоянный + :
- Отрезать провода от разъема к «улитке»: красный «+» и жёлтый с черной полосой «—».
- Красный подключить к черному проводу звукового сигнала (провод придётся немного нарастить).
- Желтый с черным зажимаем под болт крепления руля.
- Аккуратно укладываем провода в специальные отливы, стараясь сделать так, чтобы они как можно меньше торчали.
- Надеваем разъёмы на подушку и защелкиваем ее на место.
При данном подключении обогрев работает вне зависимости от состояния зажигания, надо не забывать выключать его выходя от машины.
2. Подключение через замок зажигания:
1. Снимаем кожух рулевого вала (винты снизу).
2. Слева под улиткой руля находим двухконтактный разъем. Красный провод в разъеме — это постоянный «+» на гудок.
3. Отрезаем его, наращиваем провод и подключаем его на красный провод в колодке правого подрулевого переключателя. Это как раз зажигание на мотор стеклоомывателя. Все изолируем, обматываем антишумной изолентой.
При таком подключении подогрев руля будет работать только при включённом зажигании:
3. Подключение без резки проводов. Рули с подогревом CMGAISD имеют самый простой способ подключения. После установки руля просто подключаем разъем руля в штатный разъем улитки (ничего резать не нужно). Процесс установки показан на видео:
А вы будете устанавливать руль с подогревом на свой автомобиль?
Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/11261-kak-podkljuchit-rul-s-podogrevom-na-lada-vesta-xray.html
Lada Vesta Platinum › Logbook › Установка руля с подогревом
Доброго времени суток.
Решил установить руль с обогревом ибо в холодное время руки стынут от баранки, что меня напрягает. Кто-то считает, что это не нужная опция — у всех разные мнения на этот счёт. Выбор пал на заводской вариант руля, т.к. я стараюсь колхозить по минимуму и придерживаюсь заводских решений. Сам руль покупал в одной тольяттинской организации, торгующей оригинальными заводскими запчастями.
При снятии накладки руля для покраски, выяснилось, что кожа руля, и перфорированная и неперфорированная, натуральная и толщиной около 1 мм. Это радует — заводские решения безо всяких компромиссов, никакого кожзама, даже такого качественного, как экокожа «Дакота» (она используется у питерцев из группы доработок CMGAISD).
Так же меня очень напрягали разноцветные элементы декора салона и я их собственноручно покрасил в а-ля «рояльный лак». Не покрашены остались только боковые решетки воздуховодов на торпедо, т.к. пока нет времени возиться снимать их.

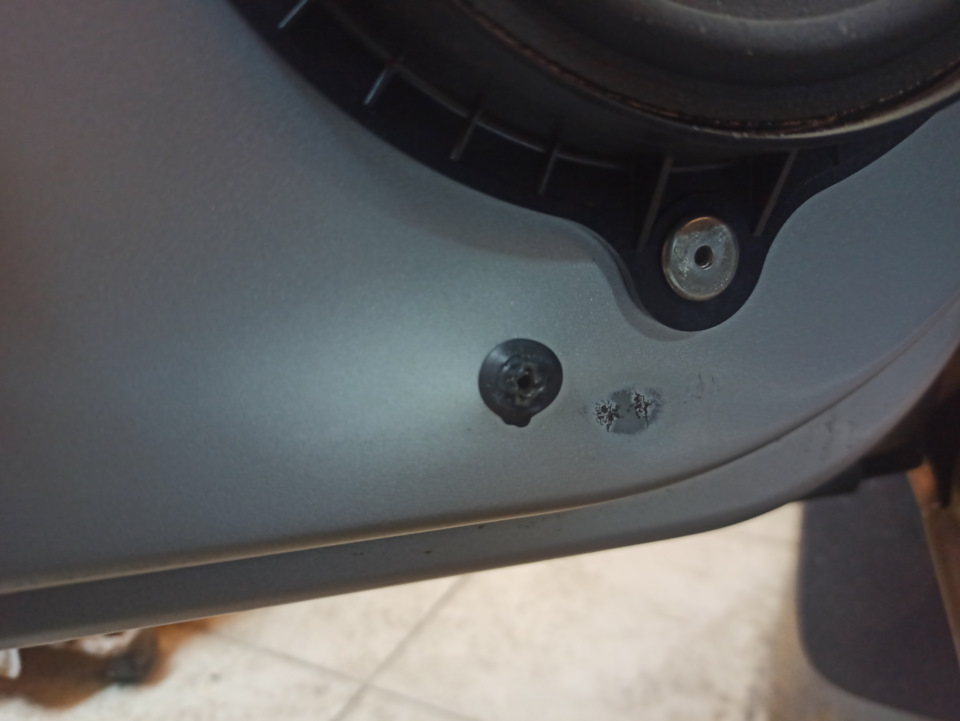

При снятии дверных карт, на водительской двери в одном месте были обнаружены «паучки»-ржавчина. Место ржавчины было обработано и подкрашено кисточкой. На кромку всех дверных карт был наклеен маделин.
Кроме того сделал подсветку внутренних ручек открывания дверей. Для этого просверлил в корпусе (нише) ручек отверстия и приклеил на термоклей светодиоды с токограничивающими резисторами. Питание на светодиоды подвёл с подсветки кнопок стеклоподъёмников в дверях.
Теперь собственно про саму установку руля с обогревом. Некоторое затруднение вызвало подключение обогрева руля, т.к. даже комплектация люкс мультимедиа моей машины 2016 г.в., имеет улитку (артикул 8450006924), в которой не предусмотрен обогрев руля. Попытки найти заводскую улитку для руля с обогревом не увенчались успехом — обзвонил несколько магазинов в Тольятти, нигде нет в продаже. Пришлось дорабатывать имеющуюся. В улитке нет двух проводов питания, хотя пины в разъёме имеются и к ним припаяны дорожки шлейфа, которые выходят на контактные площадки.
К незадействованным контактным площадкам припаял два провода и объединил их, чтобы увеличить сечение двух довольно узких дорожек шлейфа внутри улитки. Это «+» питания для обогрева. Для «-» питания, я просверлил отверстие в руле и нарезал резьбу М4, чтобы зажать винтом лепесток с «минусовым» проводом. Противоположные концы этих проводов я обжал в клеммы и зарядил их в пустые гнёзда разъёма внутри руля.

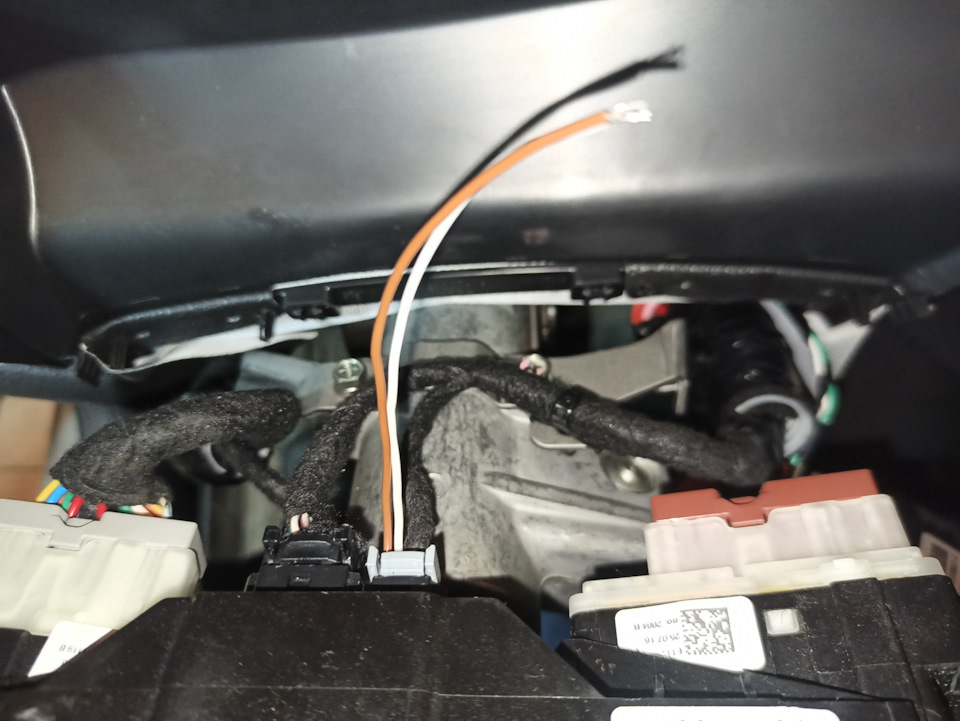

С тыльной стороны улитки в разъём в пины 1 и 2 тоже «зарядил» два провода и объединил их вместе. Сюда я подал «+» с разъёма прикуривателя через предохранитель 5А.
Такое подключение через прикуриватель обеспечивает работу обогрева руля только при повороте ключа зажигания в положении 1, 2. В положении 0 и вынутом из замка зажигания ключе, обогрев руля отключается, что не даст возможность высадить в ноль аккумулятор. По ощущениям — минуты через 4-5 руль ощутимо теплый, через 6-8 очень теплый. В-общем, самое то, работает как «доктор прописал» и как я раньше жил без этой опции? )
Всем удачи на дорогах и в жизни!
Lada Vesta 2016, engine Gasoline 1.6 liter., 106 h. p., Front drive, Manual — DIY
Comments 46
Классно получилось, минимум колхоза 👍👍👍. Мне в этом плане повезло чуть больше, руль с подогревом уже был, махнул только баранку на Anatomic как у Энергетика, тоже с подогревом.
У меня был выбор — или анатомический руль или обычный. Решил поставить обычный — больше по стилистике подходит этой машине, у меня же не спорткар. По-моему не то, что минимум колхоза, а вообще его нет. Доработка улитки — это не колхоз, а суровая необходимость. В остальном — руль то заводской, так что никакого колхоза.
Тоже так рассуждал, что у меня сарай, а не спорт, но толщины руля не хватало, вариант с анатомикой был самый раз, отмел вариант AMG стайл и от именитого производителя Ferrum, чисто по дизайну. А про колхоз, не это имел ввиду, соглашусь, что его нет, все очень качественно сделанно, у нас порой и за деньги не найдешь мастера, чтобы так аккуратно все спаяли.
Я по профессии и роду деятельности — электроник, а хорошо паять с детства умею.
Возьмем на заметку))) 👍
Клевестел👍👍👍👍у меня все руки не доходят, рпоходу летом сделаю
надо было как-то уж автоматизировать процесс )) доп каналы юзать от сиги, 6ое поколение вон температуру уже умеет учитывать в логике каналов )
Пока мне это не нужно, да и в холод неохота ковыряться.
надо было как-то уж автоматизировать процесс )) доп каналы юзать от сиги, 6ое поколение вон температуру уже умеет учитывать в логике каналов )
да у меня и сига не 6-го поколения
Реле на подогрев ставил?
Контакты на кнопку не погорят?
Не погорят, т.к. в руле есть электронный блок (маленькая чёрная коробочка мексиканского производства), на который подаётся питание, а он уже управляет нагревательным элементом и опрашивает кнопку (она не силовая и не коммутирует ток) включения/отключения обогрева.
www.avito.ru/tolyatti/zap…id&utm_source=soc_sharing
На Авито есть несколько продавцов рулей, которые пишут, что их рули оригинальные заводские и устанавливаются на комплектацию люкс без каких-либо переделок. У вас полагаю такой руль?
Да такой, только они лукавят, т.к. надо либо улитку менять на с поддержкой обогрева, либо дорабатывать имеющуюся. Как вариант можно взять питание с контактных колец клаксона. И это не пустые слова, я сам по профессии инженер-электроник и в вопросе разобрался досконально. А продаванам лишь бы продать, поэтому и пишут что рули устанавливаются без переделок. С одним таким пообщался, он долго меня «лечил», что улитка от люкса подходит. Но беглого взгляда на эту улитку технически грамотного человека хватит, чтобы понять, что подобное утверждение ложно. В разъем блока управления обогревом как раз два провода питания «+» и «-» не приходят. Эти два гнезда в разъёме пустые.
Они пишут про какой-то серый провод в улитке — так знать бы о чём речь. Информации на эту тему крайне мало, схем тоже никаких. Возможно улитки ранних и поздних годов выпуска комплектаций люкс отличаются друг от друга и на машины последних годов этот руль действительно встанет разъём в разъём, не знаю.
Возможно, но в моей улитке (на её выходе) точно не было проводов питания. Те фото нынешних улиток люкса, которые мне скидывали продаваны и которыми они торгуют, тоже были с двумя пустыми гнездами без проводов питания. Так что ответ очевиден — без доработок люксовых улиток или замены на улитку под подогрев, не обойтись.
А вы артикул улитки под руль с обогревом не знаете?
Нет конечно, не знаю. Так же как и не смог нигде найти заводской схемы подключения всего этого. Продаваны тоже не знают артикулов улитки под обогрев.
