Камера заднего вида в зад. Шкоды Рапид.

Героиней данного обзора будет камера заднего вида для автомобиля Шкода. Изначально комплектация не предусматривала камеру заднего вида или парктроник, поэтому решено было прикупить этот «видеоглазок».
Интересующихся прошу под кат.

Изначально стоял выбор, парктроник или камера. Если парктроник, то какого типа, 4 датчика или ленточный. Если камера, то куда выводить изображение, на отдельный экран, на зеркало или на магнитолу.
Остановился на таком варианте:
2DIN магнитола с возможностью вывода на экран камеры заднего вида, ССD камера в штатное место подсветки номера. Без всяких радиопередач видеосигналов, просто и надёжно по проводам.
На драйве2 описывали ситуации, когда к автомобилям VAG 2016 года подключали камеры и они работали только на незаведенном автомобиле. При работающем двигателе или шли на экране помехи или камера вообще не показывала. Связано это с системой контроля перегорания ламп, подробности тут. Забегая вперед скажу, что у меня всё заработало без всяких «чистых плюсов», конденсаторов, диодов и реле.
От камеры со встроенной подсветкой отказался, так как фонари заднего хода на авто освещают достаточно.
На али был найден продавец, с хорошими отзывами и неплохой ценой, заказ сделан, заказ оплачен.
Цена меняется в зависимости от комплектации и склада. Моя комплектация со склада в Китае ( в России небыло ) обошлась в 1 089,67 руб
На момент обзора камера была на обоих складах, с Китайского склада на 60 рублей дешевле, но дольше ждать. Со склада РФ быстрее доставка, но дороже и нет возможности кешбека. Где купить решает каждый сам для себя.
Всю дорогу ко мне посылка трекалась, отмечаясь в промежуточных пунктах.
Камера пришла.
Упаковка-обычная коробочка.

Внутри сама камера, 2 шнура (питание и видео) и инструкция по подключению на английском и китайском.

Проверил её подключением к телевизору и 12В
На большом экране пиксели видны явно, но на 2DIN магнитоле это будет не так заметно.

К камере подключаются 2 кабеля, один питание +12в от лампы заднего хода, другой видеовыход на экран.

По получению камеру попытался разобрать, но не смог. Скорее всего корпус на защелках или на клею. Попытался острым ножом раздвинуть, не выходит, пластмасса сминается но не расходится по шву. Дальше ломать не стал.С внешней стороны просиликонил герметиком, чтобы вода не затекла. На фото это видно. Камера к прозрачному корпусу крепится парой винтиков. На фото камеры видно, что транспортировочная плёнка с объектива еще не снята.
Сама камера идёт вместе с плафоном, но без патрона-держателя лампы. Он вытаскивается из штатного плафона и ставится в плафон с камерой.
При установке оказалось, что лампочка подсветки номера закрывается корпусом камеры. Это мне не понравилось.


Переходим к видам…
Итак, припарковался до начала зеленой зоны по экрану.
Как видится из салона.

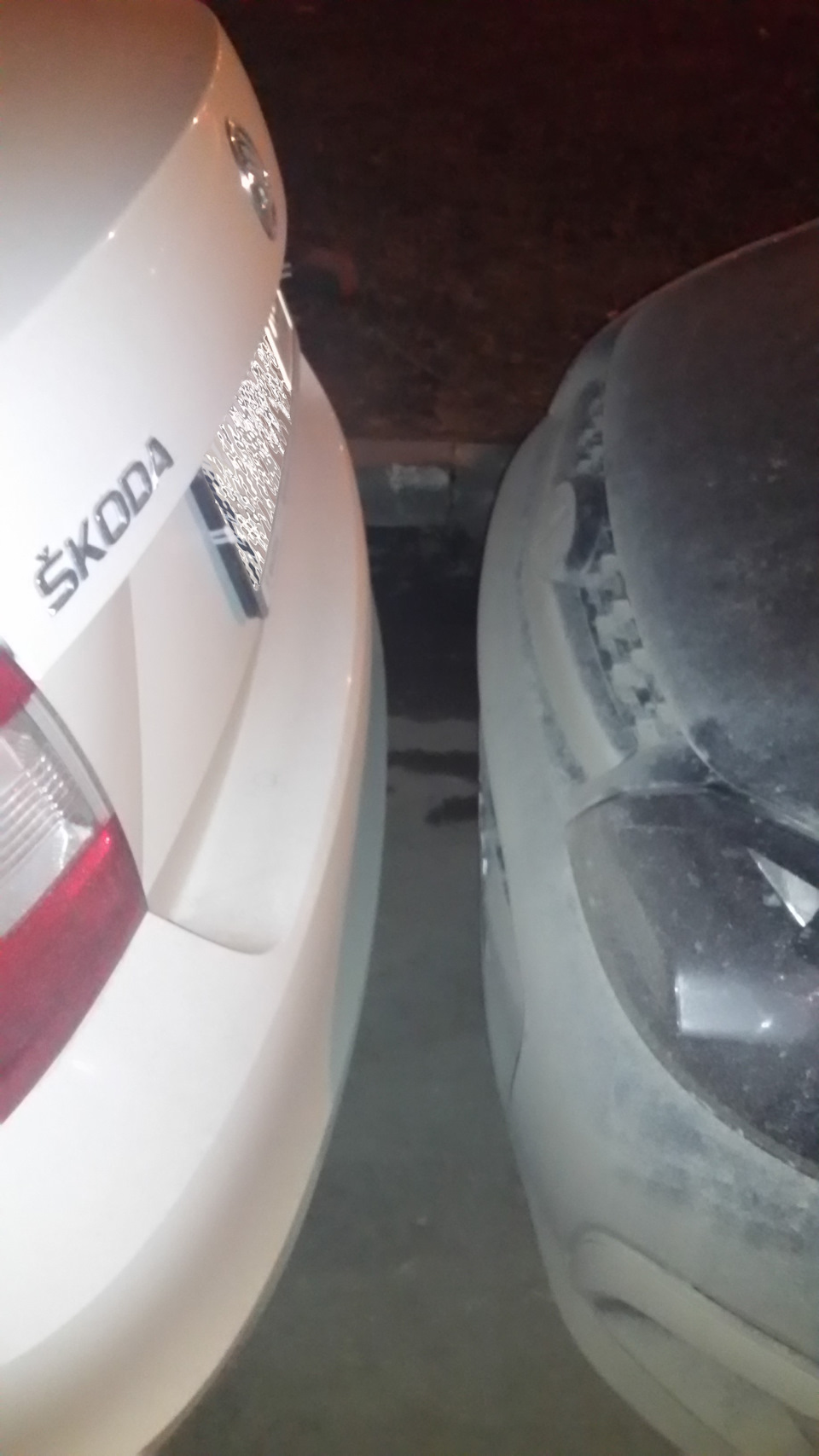

Как стоИт авто.

Есть место и дверь водительскую открыть у другого авто, и багажник без проблем откроется.

Отмечу, что края автомобиля не попадают в камеру, так что при маневрах задним ходом всё равно приходиться смотреть по зеркалам. Камера НЕ ЗАМЕНЯЕТ зеркала, а дополняет их, показывая то, что не увидишь через зеркала.

Еще пример паркования по камере:

Как это выглядит снаружи

Проверим угол. У продавца заявлен 170 на камеру CCD по диагонали и 110-140 в горизонтальной плоскости.

фактически замер в горизонтальной плоскости с помощью шаблона:

Поскольку при замере шаблоном трудно выдержать прямой угол в согнутой бумаге, найдём расчётный угол.
Замеры с рулеткой.

Расчёт по этой методике

Получаем 106°
Не густо…

Вид в темноте меня вполне устраивает.

Плюсы:
Камера без проблем встаёт в штатное место подсветки, не нужно ничего колхозить. Поставил, подключил, пользуйся.
Цветная, в темное время показывает вполне различимо.

Минусы:
лампа подсветки загораживается самой камерой.
ввиду конструктивной особенности, камера не по центру авто, а чуть сбоку. Частично это компенсируется небольшим поворотом камеры в сторону центра авто.

Я доволен покупкой, теперь парковаться гораздо удобнее, видно, что раньше было скрыто кузовом при движении задним ходом. Но по прежнему необходимо пользоваться зеркалами заднего вида.

Источник статьи: http://mysku.ru/blog/aliexpress/50792.html

Схема подключения камеры заднего вида шкода рапид

• Главная
• Наш гараж
• Отчёты
• Установка камеры заднего вида на автомобиле Skoda Rapid

Установка камеры заднего вида на автомобиле Skoda Rapid

Автомобиль Skoda Rapid. Связка 1.6MPI+6АКПП.

Клиент хочет комфортно парковать свой автомобиль Skoda Rapid. В машине достаточно высокая задняя полка, которая скрывает обзор и образует мёртвую зону при парковке задним ходом.

Фото-1: открываем багажник и снимаем внутреннюю обшивку, все элементы держатся пластиковым крепежём.

Нет ничего проще! Устанавливаем парктроник! Но есть одно ограничение, автомобиль владельца в лизинге и сверлить в нём ничего нельзя, т.к. машина будет возвращаться компании. Пожелания были, чтобы картинка с камеры была по центру, сохранилась подсветка номера и всё было не заметно.

Поискав решения, была найдена камера заднего вида, устанавливаемая штатно, в замен ручки открывания багажника, но сохраняя функции открывания багажника.

Картинку с камеры решили выводить на отдельный монитор, т.к. штатная магнитола не имеет экрана. Рассматривали вариант зеркало заднего вида со встроенным монитором, но из-за зеркального покрытия отказались: лохо видно, блики, лишниие отражения, в картинку приходится сильно встматриваться.

Фото-2: вынимаем гофру с крышки. Сюда нам придётся протянуть кабель через стойку задней крышки. Пластиковая защелка держится очень крепко.

Фото-3: вот она, старая ручка, которую мы вынимаем и установим новую с камерой.

Фото-4: на стойке крючок для задней полки и соединение для обогрева заднего стекла.

Фото-5: вынимаем аккуратно не сломав контакт обогрева.

Фото-6, Фото-7: вынимаем потолочную пассажирскую ручку. Для вывода кабеля, придётся залезать под потолок, чтобы его не поломать снимаем ручку.

Фото-8, Фото-9: снимаем три панели левой части арки, крепёж на торекс винтах. Тут же подключаемся к проводке, всё изолируем и закрепляем.

Фото-10: у левой передней стойки устанавливаем монитор, для прокладки кабеля снимаем обшивку. Салон белый, работать необходимо в чистых белых ХБ перчатках.

Фото-11: снимаем левую крышку на консоли, аккуратно поддев пластиковым съёмником. Прокладываем провода. Через весь салон провод видеосигнала не протягивался, использовались беспроводные модули. Спустя две недели, беспроводные модули, через раз, не часто, стали давать помехи на изображение. Клиент попросил подключить без модулей. Эту работу мы сделали бесплатно. Протянули видео кабель по левой стороне салона, под пластиковой обшивкой.

Фото-12: установленная камера, снять защитную плёнку предоставили владельцу авто.

Фото-13: сам монитор и картинка с камеры. Клиент доволен результатом

Источник статьи: http://504507.ru/garage/workreports/15-skoda-rapid-rear-view-camera.html

Skoda Rapid Hockey Edition › Logbook › Подключение камеры заднего вида.

Здравствуйте рапидоводы! Подскажите пожалуйста, хочу подключить камеру заднего вида с выносным монитором, но не знаю как подключить питание камеры. Читал, что на 16 м.г напрямую нельзя подключать к фонарям заднего хода, а только через реле. Прошу знающих подсказать кто как делал?

Skoda Rapid 2016, engine Gasoline 1.6 liter., 90 h. p., Front drive, Manual — accessories

Comments 31

А что Вам парктроников не хватает сзади?

Хватает. Но бывают такие ситуации, когда и камера не помешала бы. Тем более на 100% парктроникам не доверяю. Лучше же когда ты видишь, что у тебя под жопой твориться.

Надо монитор чтоб питание под прикуриватель было, у меня еще одно место в свитче осталось.

Проблема решается просто. Берется напряжение с провода лампы заднего хода или с зеркала с автозатемнением, если такое имеет место (цепь одна и та же). Опрос ламп заднего хода нужно отключить и все заработает.

Т.е я отключаю опрос ламп заднего хода, беру питание камеры от ламп? Реле ставить не надо? Ничего не сгорит?

Реле ставится для временной задержки включения отключения. А с отключением опроса ламп пропадает ШИМ, которая дает помехи и выводит из строя цепи питания устройств. Значение в канале адаптации ставить такое:
-Leuchte28RFL C3- Type_Of_Load_ 28 → LED Kleinleistung ohne Open Load Diagnose

Широтно-импульсная модуляция. Применяется для опроса ламп и плавной регулировки яркости.

Как все замудрено.

Реле ставится для временной задержки включения отключения. А с отключением опроса ламп пропадает ШИМ, которая дает помехи и выводит из строя цепи питания устройств. Значение в канале адаптации ставить такое:
-Leuchte28RFL C3- Type_Of_Load_ 28 → LED Kleinleistung ohne Open Load Diagnose

Здравствуйте, Юрий. Для 2017 г.в. помогут данные адаптации избавиться от помех при заведенном двигателе? Эти адаптации в 09 блоке делать? Спасибо.

Источник статьи: http://www.drive2.com/l/466545324727468455/

Skoda Rapid Entry 1.6/90 л.с-Не моя) › Logbook › Часть 3. Андроид в машину. Установка. JOYING и Камера заднего хода. Skoda Rapid.

JOYING и Skoda Rapid (2016)

Я боюсь таких дел) мне это все в новинку. Но и не боги горшки обжигают. Глаза боятся, руки делают.

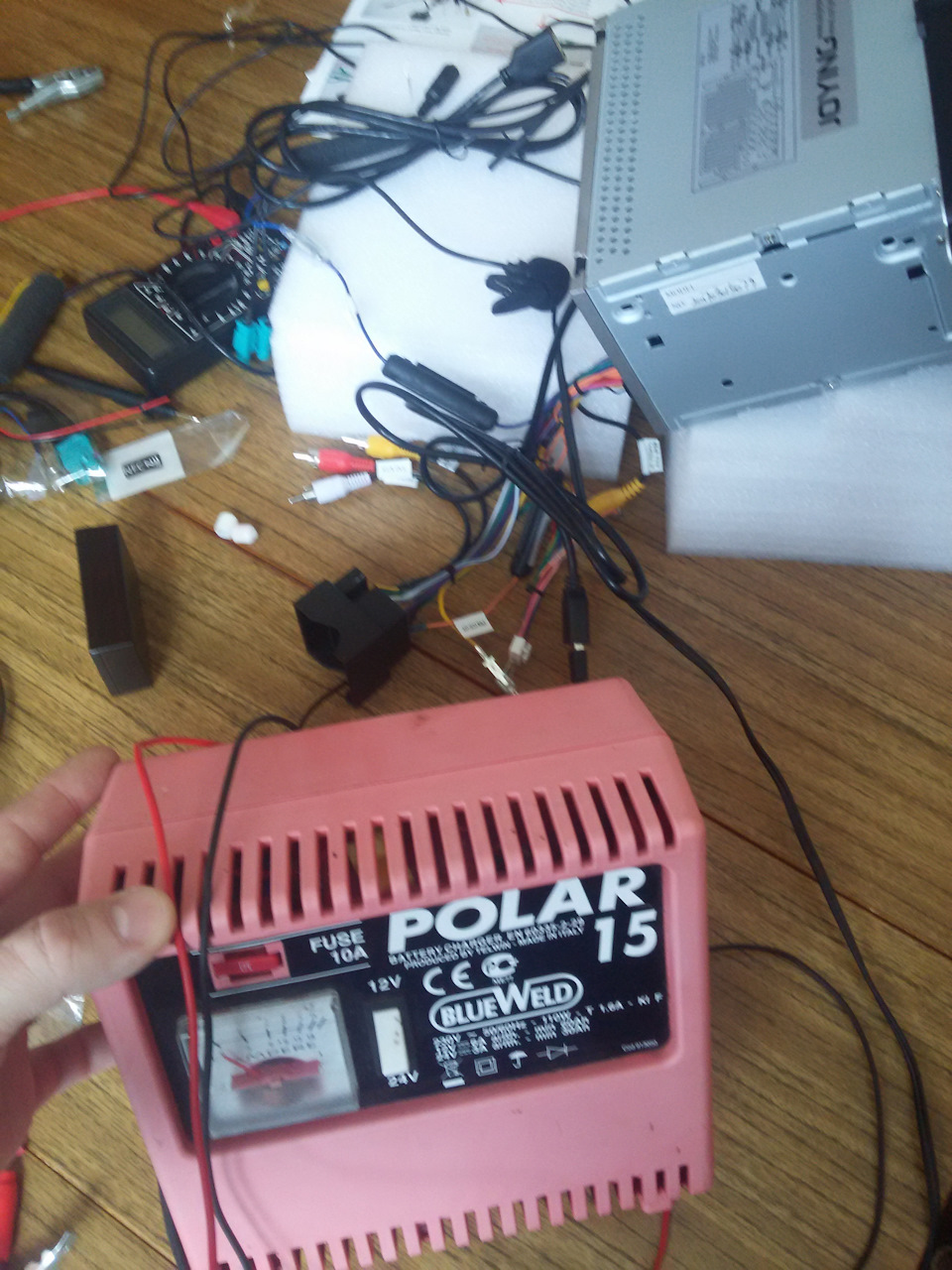

Перед этим включил дома.

Потом еще накинул питание и на иллюминацию, а то кнопки не светились.

Уточняю сразу. Рапид. выпуск март 2016. 1,6 90 л.с. Entry комплектация.

Как уже говорил EmerkomSignalMan тут — Китайское ГУ JOYING
установка простейшая до безобразия.

Но это если не надо тянуть камеру заднего вида. Еще и камеру для видеорегистратора купил у того же продавца.

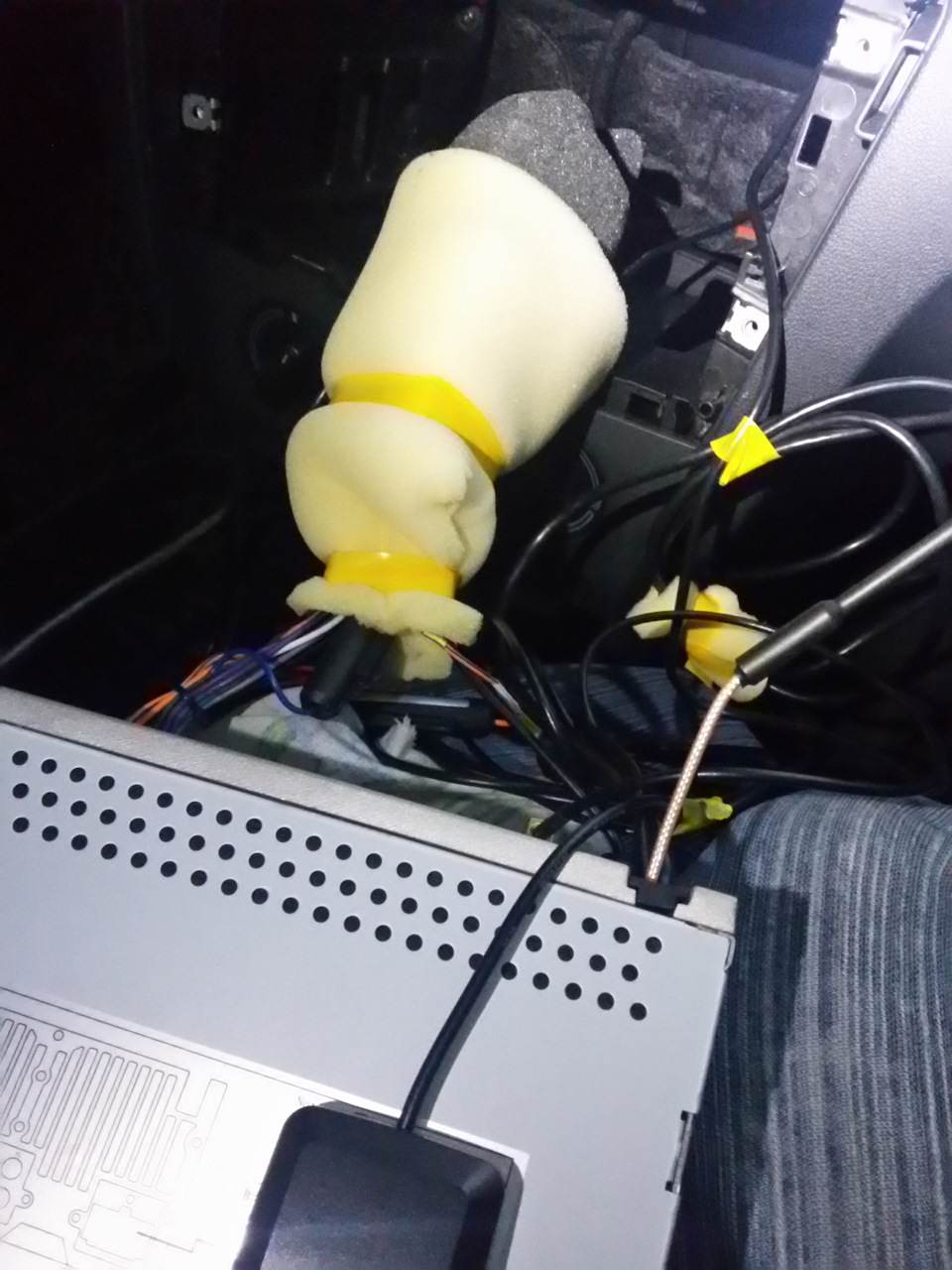

Справа в сторону колонки протянул 2 кабеля (прям над бардачком — в бардачке есть отверстие сверху — там можно пальцем направлять) — usb от камеры видеорегистратора и видеокабель для камеры (с кабелем для питания)

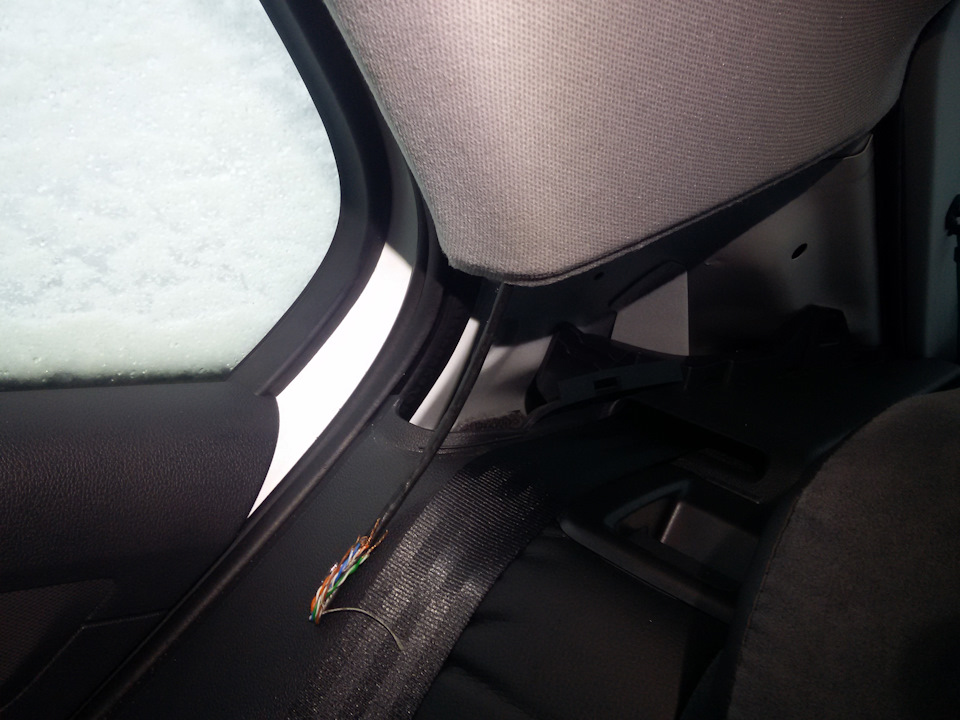

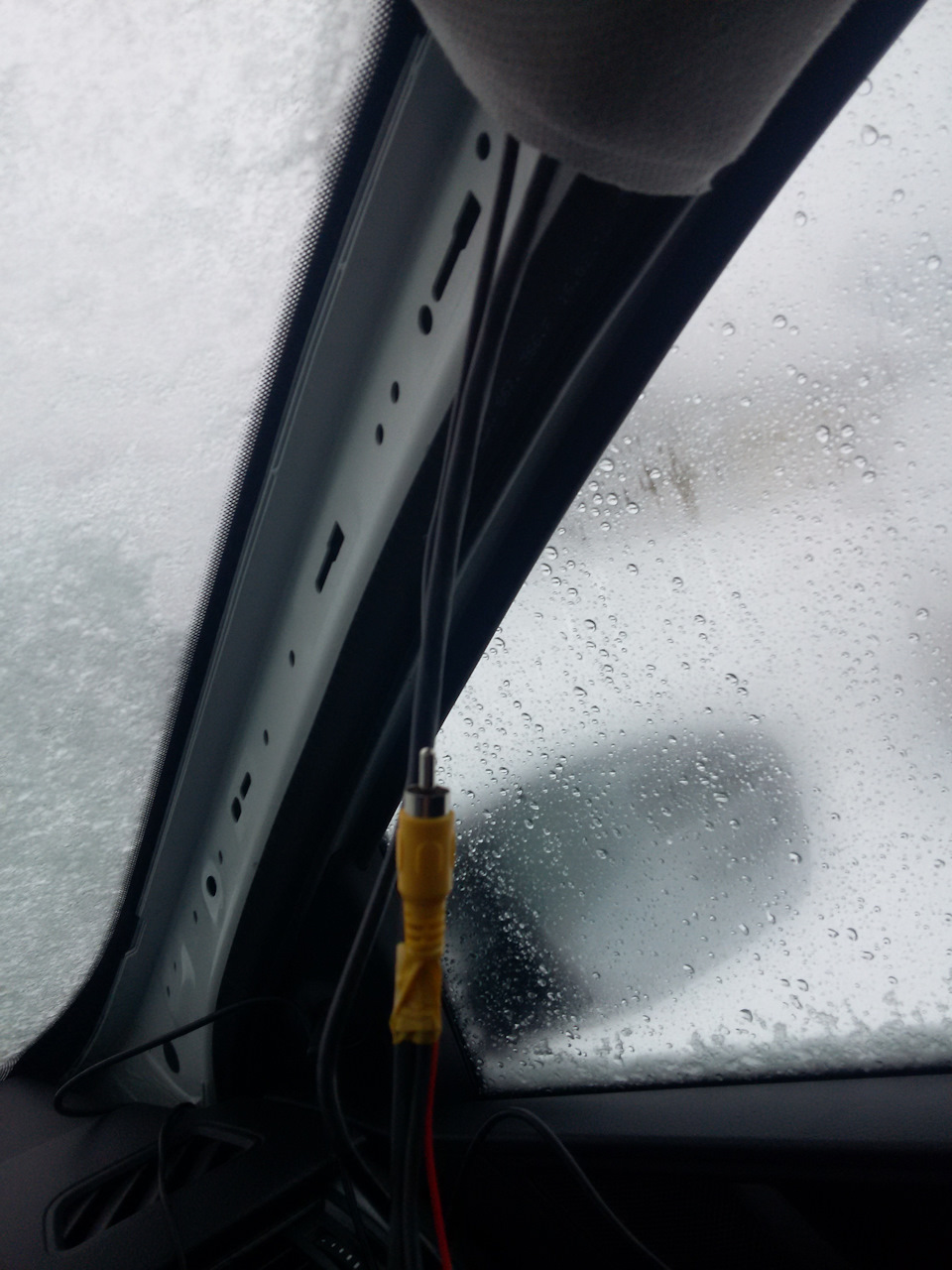

А дальше видеокабель со свистом пролетает от передней стойки до задней.

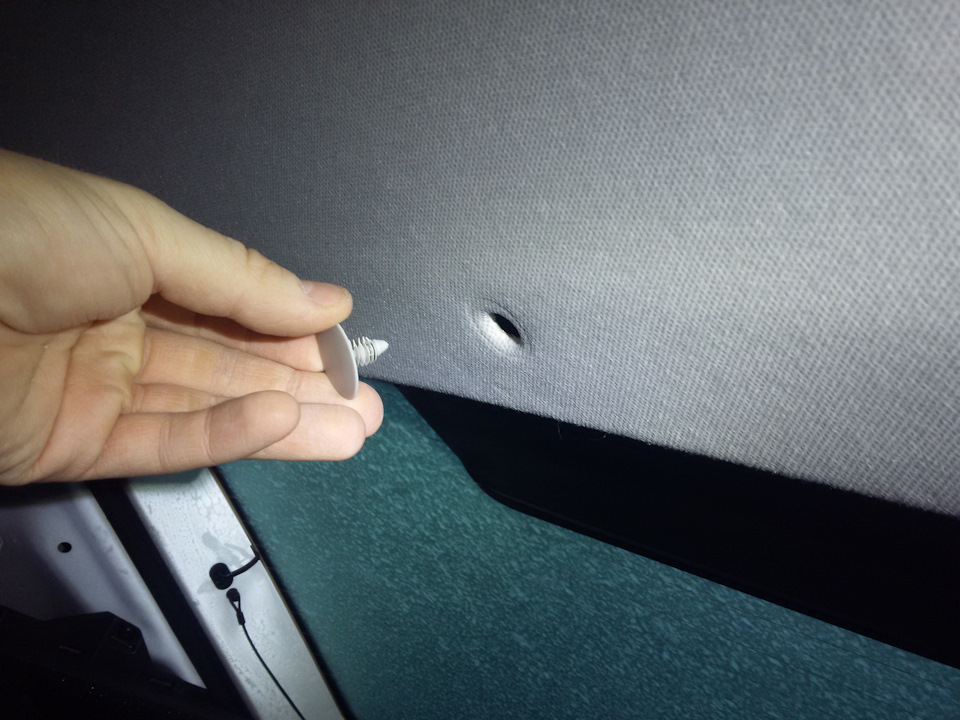

Снял сзади на потолке центральную клипсу и за нее проложил кабель протяжкой.

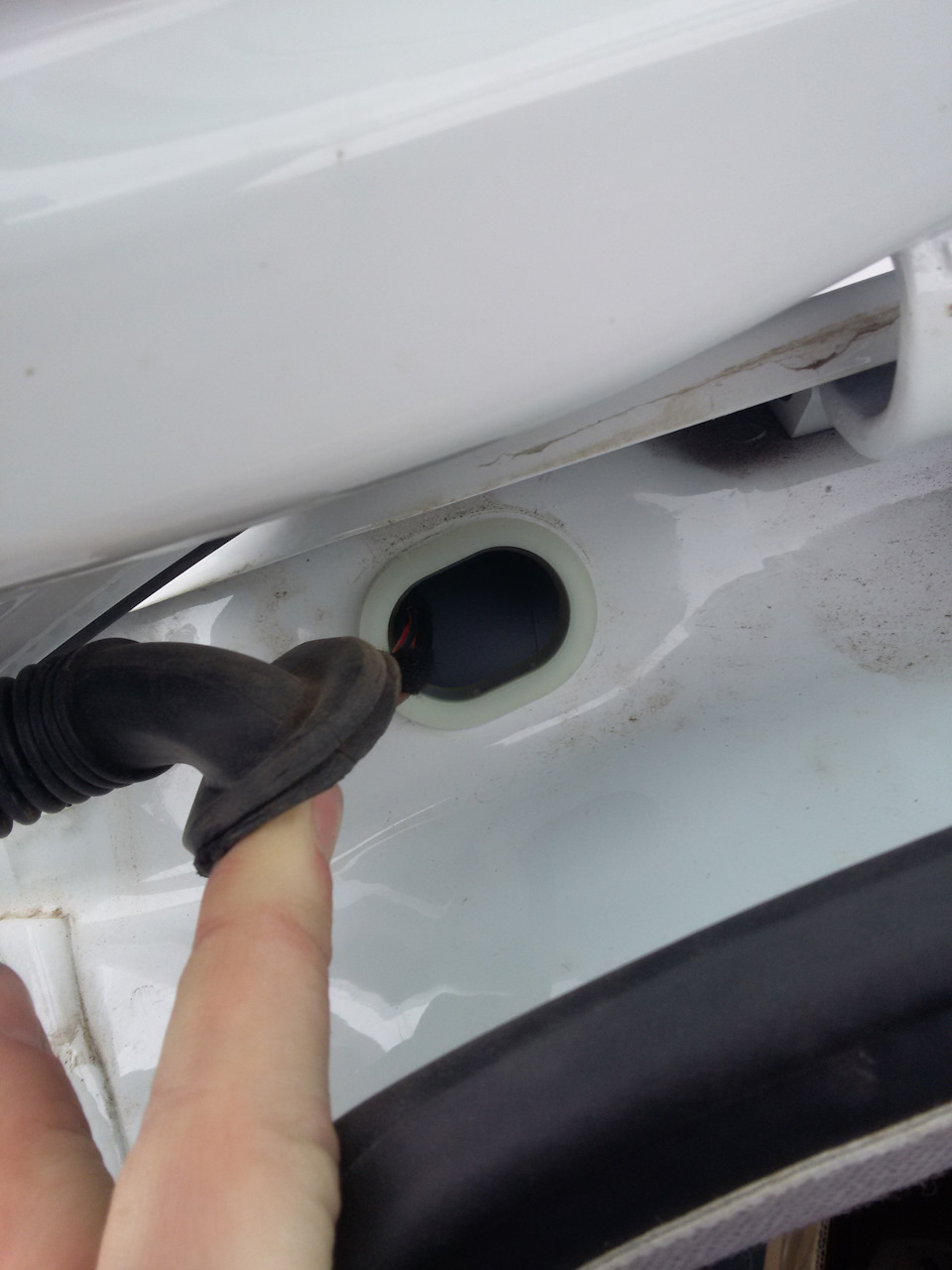

Вот с этой заглушкой муторно получилось. Вначале стянул резинку. А потом пластик вытягивал. Снять пришлось — потому что потом резинку не мог натянуть без снятия.

Снаружи затолкал протяжку и вывел кабель наружу.
По гофре протянул кабель — да надо было тянуть просто провода) но купить разъемы надо тогда.

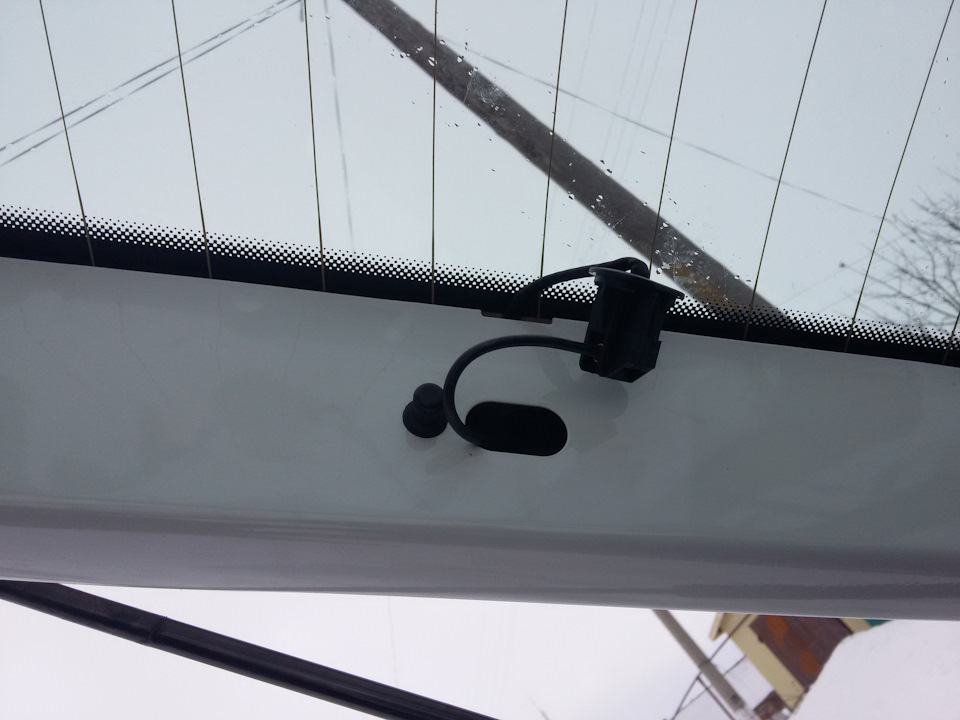

На крышке заглушка вышла просто.
Пытался протолкнуть протяжку, удалось только после снятия боковой фишки с проводком — видимо, на прогрев стекла который идет. Тянул изнутри крышки наружу.

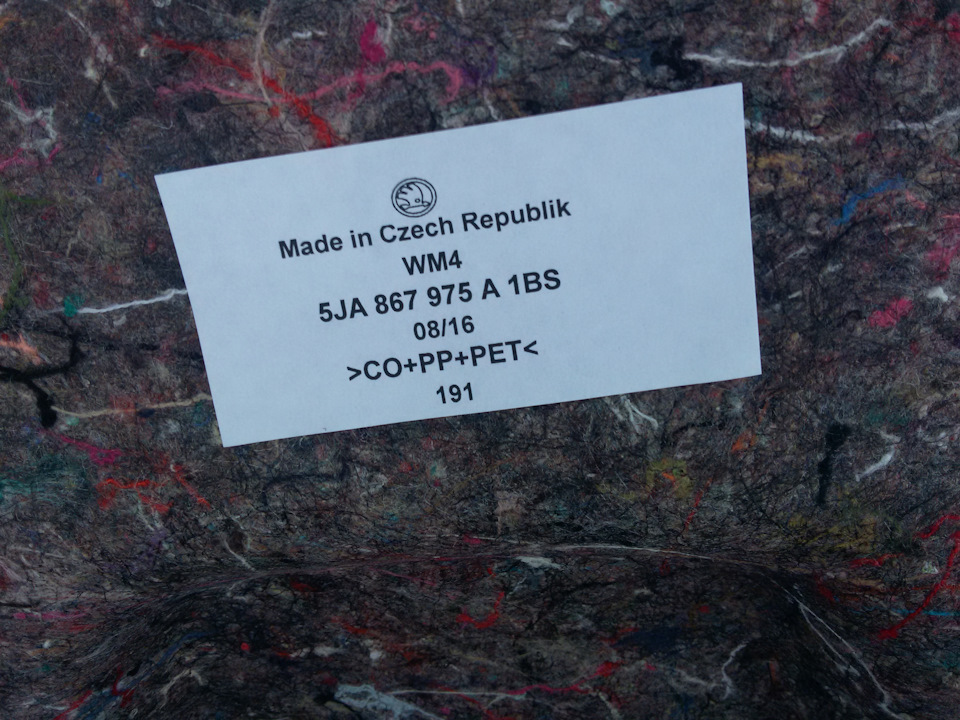

Порадовала простота снятия обшивки. Сдернул клипсы пластиковым китайским гвоздедером и откручивал один винт торекс Т20.

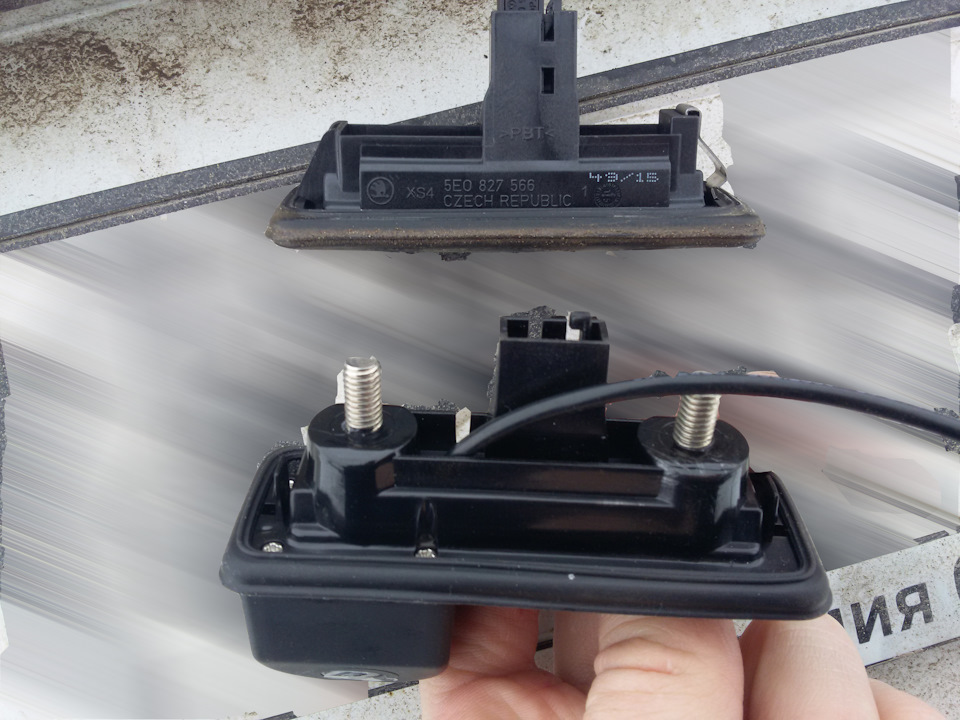

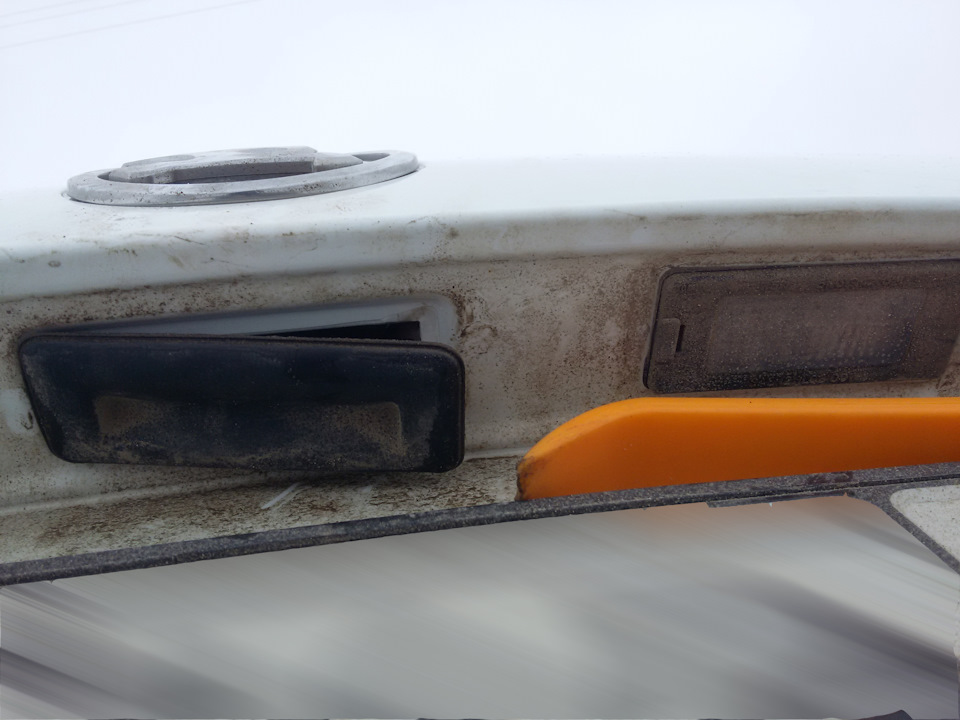

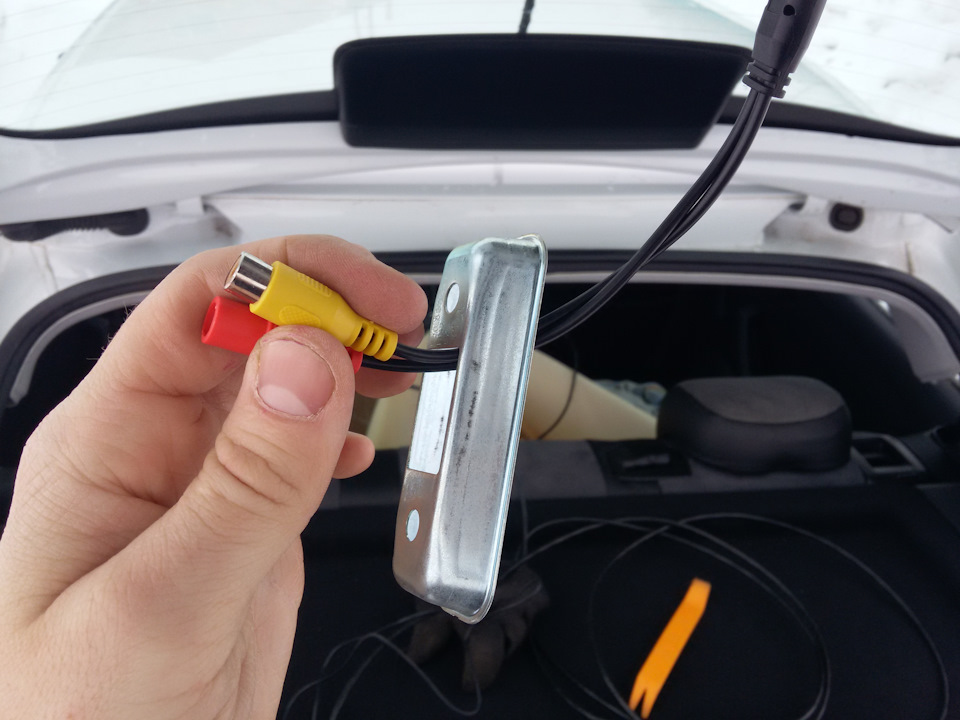

Камеру снимал пластиковой монтажкой) одновременно поджимая пальцем изнутри.

Перед соединением камеры не забыть провести провода через вот это — я естественно забыл.

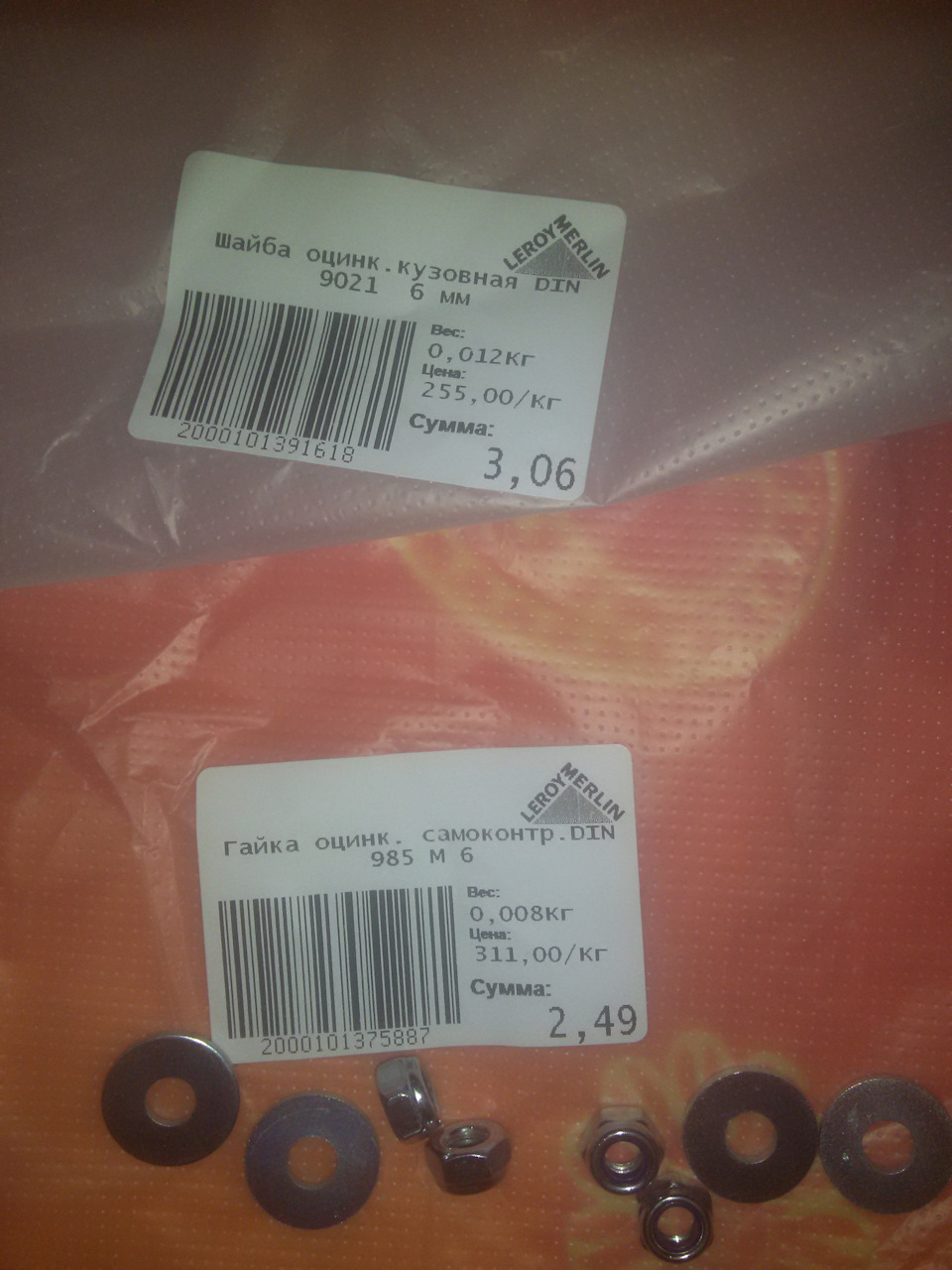

Камеру прикрутил с самоконтрящимися гайками и шайбой.
Купил по четыре — потому что весы в леруа не воспринимали 2 гайки и 2 шайбы)

Провод usb для флешки просто вниз.
Между двумя USB разъемами разницу не увидел. Камера заработала через оба.

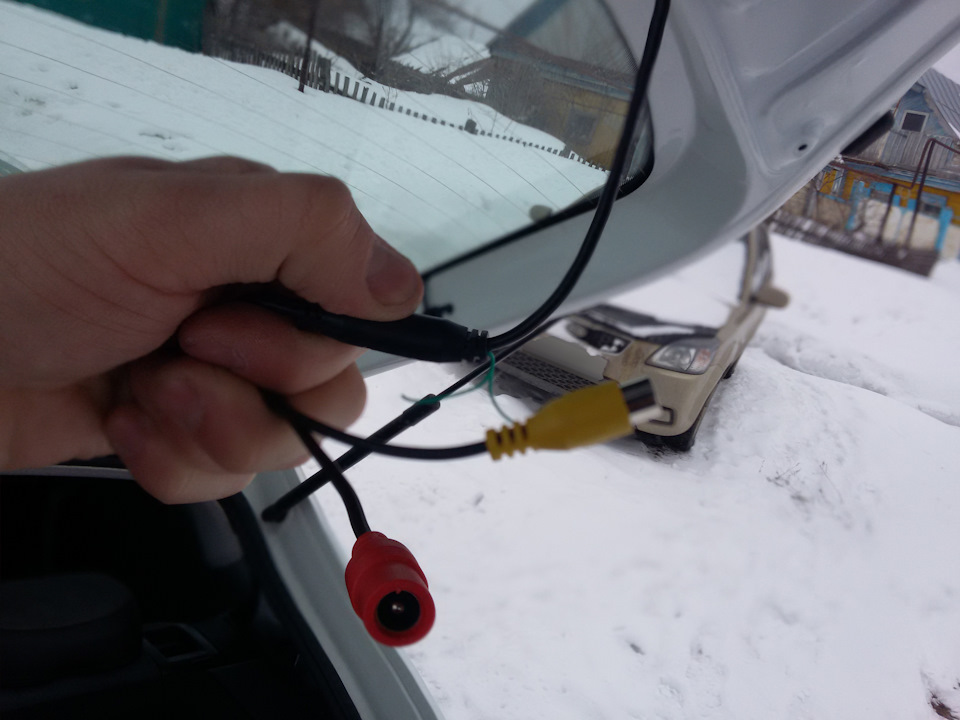

— чтобы появились статичные линии парковки пришлось перерезать зеленый проводочек на камере.

— чтобы появились динамичные линии парковки надо было соединить два оранжевых провода с готовыми клеммами

Проверить зеркалит ли изображение — в настройках магнитолы можно поменять. По умолчанию у меня было НЕ зеркальное изображение.

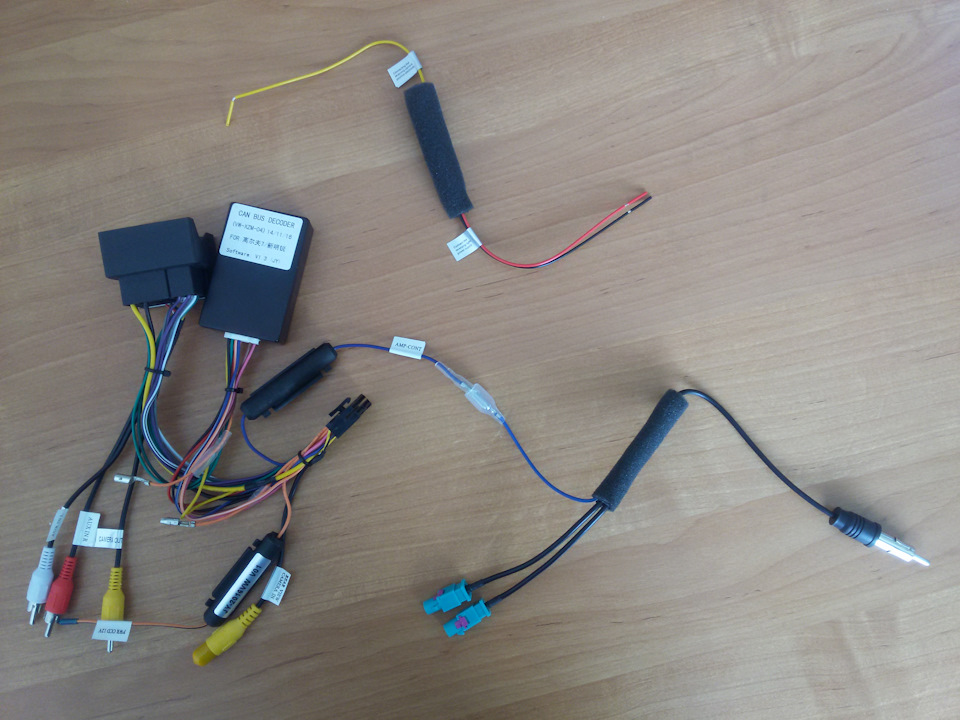

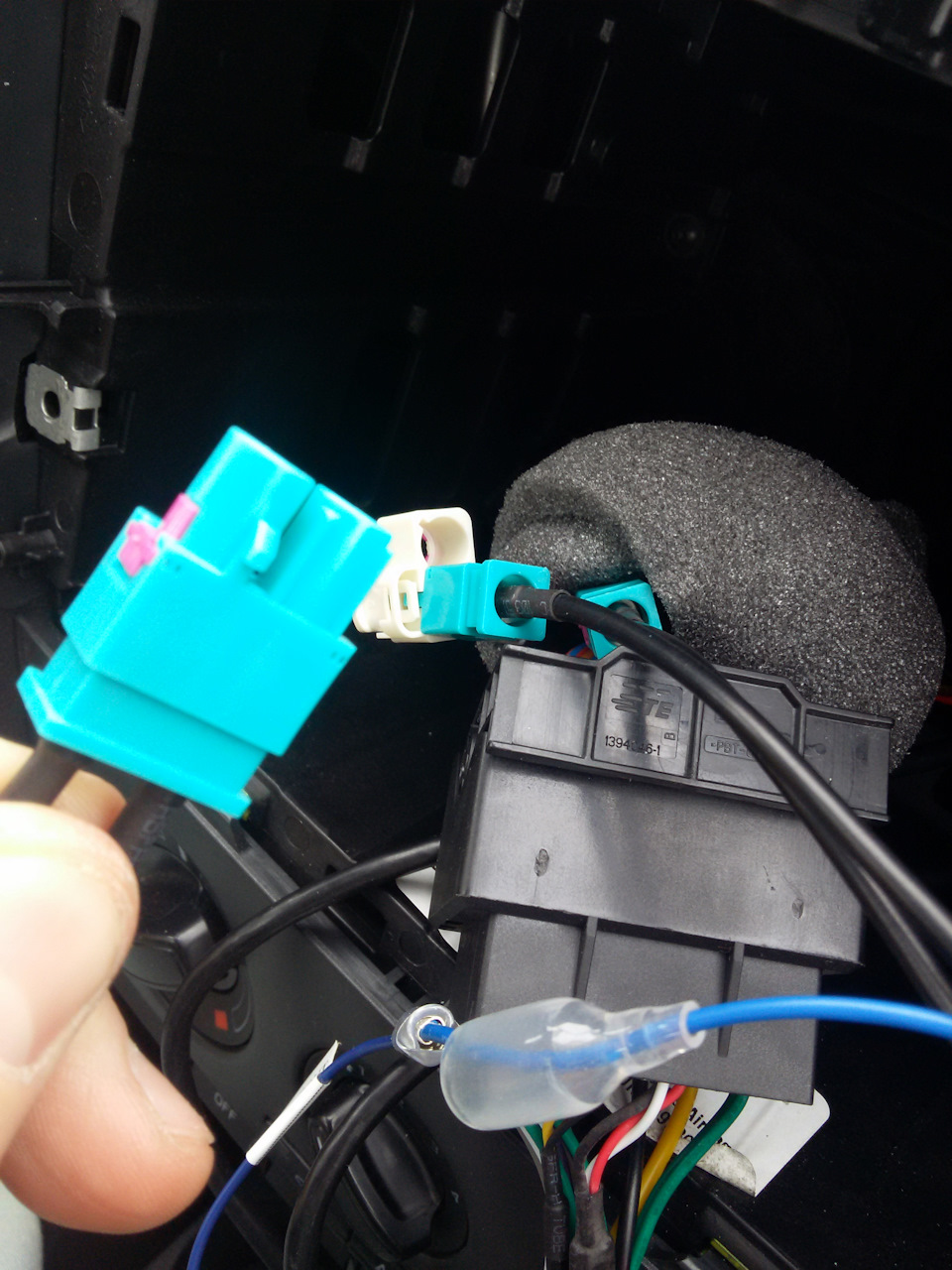

С радио у меня вышел конфуз. Заработало не сразу. В комплекте с магнитолой 2 переходника было.
Воткнул с жестким парным разъемом — тишина.
Взял другой адаптер — по очереди пробовал каждым не работало. Потом заработало — видимо «недотыкнул» разъем. Пришлось зазря оперативно беспокоить prapor316 и EmerkomSignalMan как уже ранее устанавливавших подобные магнитолы.

GPS антенну оставил на магнитоле. Конечно надо было протянуть вначале сразу на правую стойку — но я про нее забыл вначале. Стоит как на фото. Спутники ловит

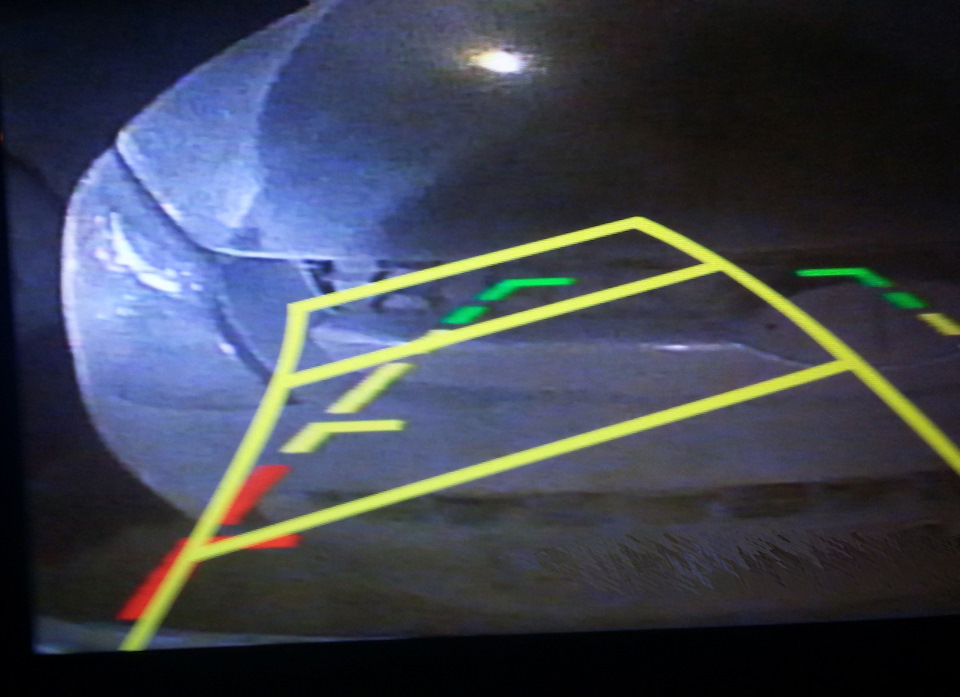

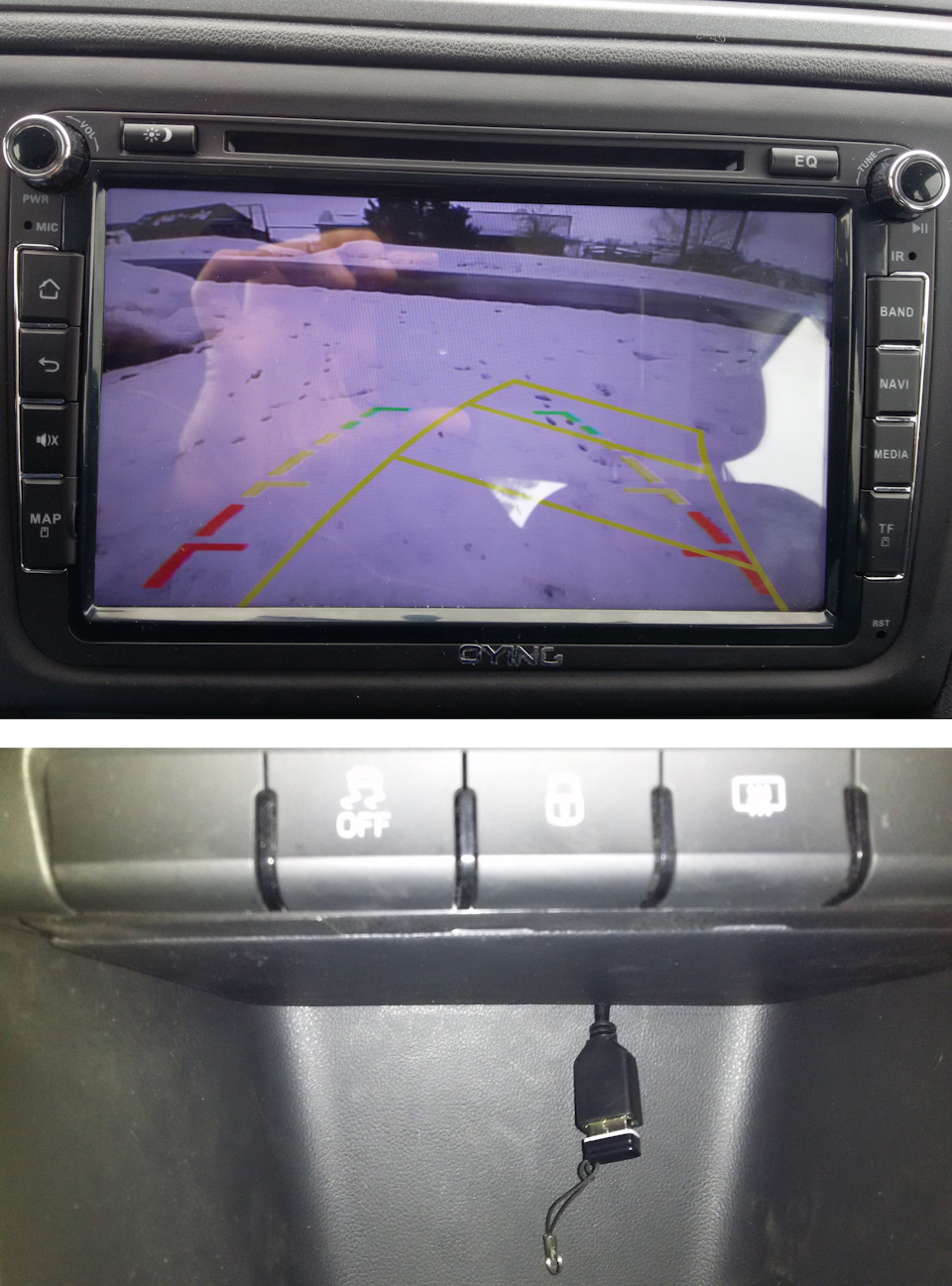

Ну и фото с камеры.заднего хода. Статичные чуть уже габаритов авто.
Низ экрана. Бампер задней машины приближен к низу экрана. Темно чутка.

Про техническую часть вроде бы все.
Все соединения на видеокабель, usb обернул изолентой, чтобы не разошлись.
Постараюсь в ближайшее время расписать как и что работает со скриншотами и о некоторыми нюансами с которыми я столкнулся.

upd 06.04.2017: Как подключал камеру заднего хода.

Видеокабель в желтый разъем.

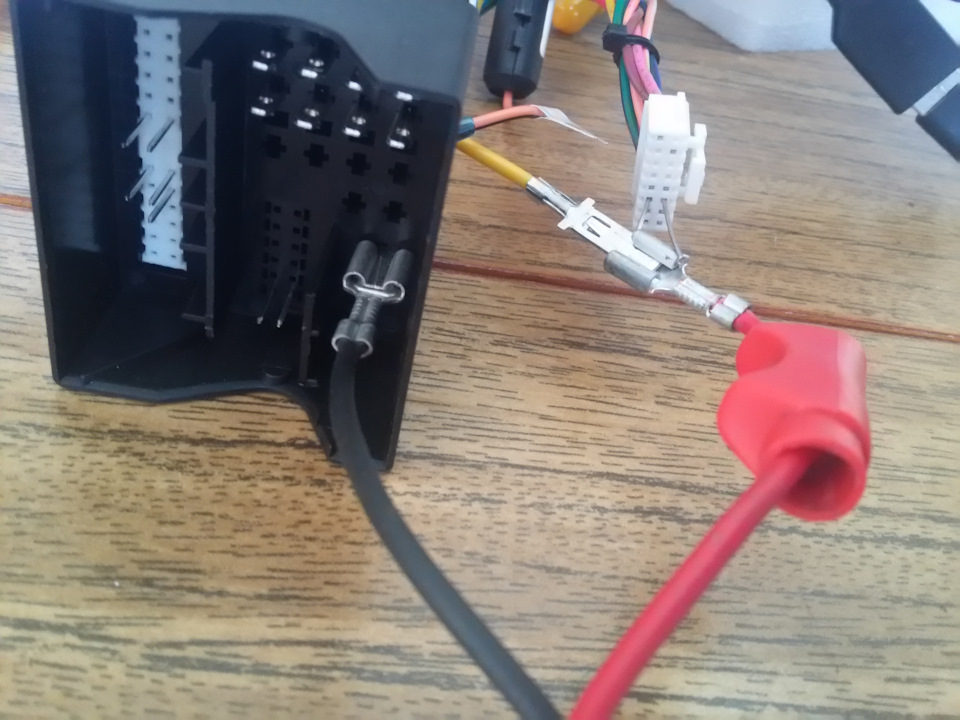

Красный провод к краному проводу от камеры. А с другой стороны к магнитоле — оранжевый провод — на котором написано питание камеры. На нем появляется + при включении задней передачи.
Минус от камеры никуда не подсоединял, просто заизолировал. Минус на камеру итак приходит по видеокабелю.
