Toyota Corolla «БОРТ247» › Logbook › Камера заднего вида. Установка

Установил я сегодня камеру. Вот немного фото. Качество уж какое есть…

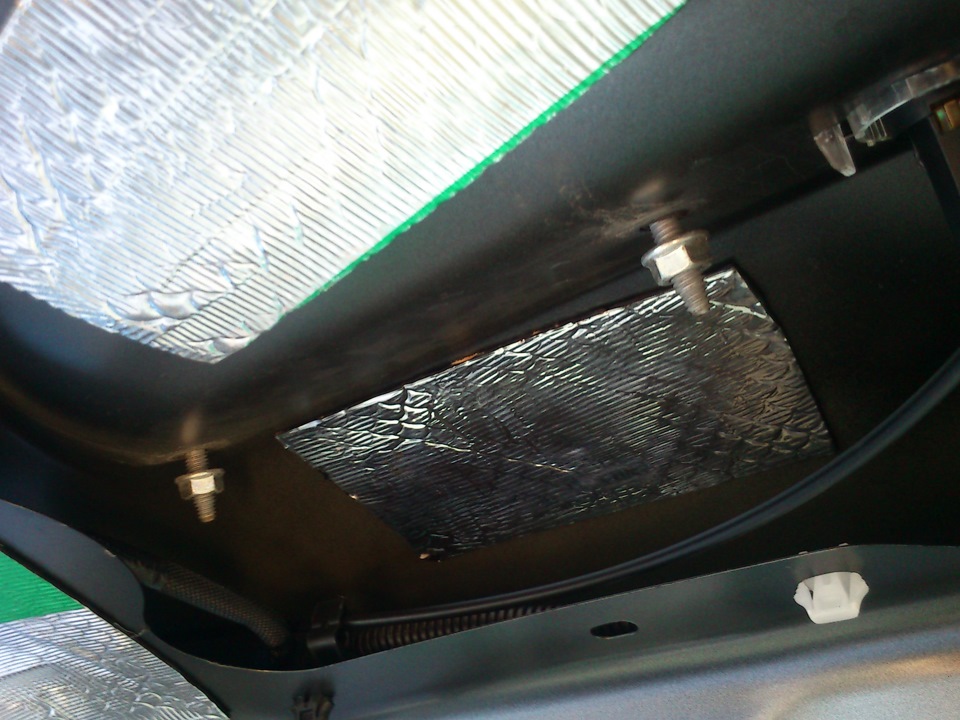

Снял обшивку крышки багажника

Открутил гайки которые «саблю» держат

Так же на сабле есть одна клипса. По незнанке чуть не отломал.

Камеру поставил вместо левого плафона

Без синей изоленты никуда) Без неё камера болталась в гнезде, пришлось налепить.

У камеры есть светодиод для подсветки номера, питание взял со штатной фишки плафона, который убрал. Фишку не обрезал, просто вставил проводки.

Провода в салон протянул с правой стороны

Питание взял с провода заднего хода, в том месте куда когда то цеплял второй задний ход.

Уложил всё в гофру, и на стяжки

А вот тут долго втыкал. Надо ж сначала всё перепробовать, а потом за инструкцию возьмёмся…

В общем изначально вставил кабель в разъём AV IN. При этом камера работала, но не включалась автоматически при включении заднего хода. Сидел тупил…

Но хвала инструкции! Там прочитал что камера заднего хода втыкается в разъём RC IN, вот тогда всё заработало)

Активируется этот разъём подачей +12В на сиренево-белый провод. Берётся тоже с красного провода заднего хода.

Отдельно фото не сделал, но на «сабле» пришлось чуть подпилить то место где стоит камера.

Трещинка, мать её, когда уже тепло будет чтоб починить… Угораздило же…

Ах да, камера! Вот так выглядит со стороны

Нижняя граница попала просто идеально, бампер видно совсем чуть чуть. Подрисовал красные метки, это граница бампера. Боковые границы пока не определял.

В общем я доволен. Обошлась всего в 900 рублей. Хотя к ней еще надо привыкнуть.

Но теперь проблема, в камере стоит белый светодиод, в правом плафоне лампа накаливания. Щас тоже придётся туда светодиод вставлять, хоть и не люблю этот белый свет…

Источник статьи: http://www.drive2.com/l/5971963/

Как выбрать и установить камеру заднего вида на автомобиль Тойота Королла

В последнее время спрос на камеры заднего вида для автомобилей Тойота Королла значительно возрос, что имеет простое объяснение. Количество автовладельцев в наше время растет в геометрической прогрессии, и стало проблемой не только найти место для стоянки автомобиля, но и припарковаться на нем. Движение задним ходом считается одним из наиболее сложных маневров управления автомобилем и требует определенного уровня водительского мастерства. Сталкиваться с ним приходится практически каждый день: при парковке, въезде в гараж, при отсутствии места для совершения разворота.

Не стоит также забывать о трудностях вождения автомобиля, когда обзор через заднее стекло ограничивается (при обледенении или тонировке). Для решения всех этих проблем был создан специальный прибор: камера заднего вида (КЗВ).

Многие комплектации автомобилей Тойота Королла уже имеют в наличии камеру заднего вида удовлетворительного качества. Но в случаях, когда автомобиль изначально не был ею оборудован или если качество установленного прибора не устраивает водителя, возникает необходимость выбора и установки новой камеры заднего вида.

В связи с этим следует подробно рассмотреть вопросы: какую камеру заднего вида следует приобрести для автомобиля Тойота Королла, и можно ли ее установить самостоятельно.

Разновидности КЗВ

В продаже есть огромное разнообразие этих приборов и порой сложно сделать выбор в пользу определенной модели. Проанализируем классификацию камер заднего вида, разберемся на какие показатели этих приспособлений нужно обратить внимание при выборе наиболее подходящей модели.

Штатная или универсальная

Штатными называют приборы, приспособленные под кузов и устройство определенного автомобиля, универсальные — те, которые можно применять для разных моделей.

Какую из разновидностей выбрать, каждый автовладелец решает самостоятельно. Штатная камера более удобна при монтаже и рассчитана на электрооборудование определенного автомобиля. Но это также ограничивает выбор технических характеристик прибора.

На автомобиль Тойота Королла допускается установка универсальных КЗВ, а также приборов разработанных для других автомобилей (хотя с их установкой придется повозиться).

Качество изображения

При выборе устройства обратите внимание на качество его изображения:

1. Разрешение.Эта характеристика возрастает синхронно с ценой прибора, но, в принципе, даже дешевые модели обладают достаточным уровнем разрешения и обеспечивают нормальное качество видео.
2. Цветность.Приспособления бывают цветными и черно-белыми. Причем цветные обладают большей чувствительностью в дневное время, а черно-белые — в ночное. Идеальным вариантом будет камера с возможностью переключения режима цветности.
3. Угол обзора.В зависимости от цены эта показатель колеблется от 120 до 180 градусов. Чем он больше, тем большую площадь можно контролировать при маневре, но слишком большой обзор часто не удобен для водителя.

Cпособ установки

КЗВ можно установить, не нарушая целостности кузова (вместо или вместе с фонарем освещения номерного знака, в ручку багажника или в рамку для номера с уже подготовленным отверстием), или с помощью креплений в крышке багажника.

Если прибор негерметичного типа, то его можно установить только под задним стеклом, что существенно снижает функциональность этого приспособления и комфорт от его использования.

Установка КЗВ своими руками

Монтаж камеры заднего вида в автомобиль Тойота Королла — это несложная работа, но она требует минимальных знаний в электротехнике. Можно обратиться в автосервис или сэкономить деньги, установив ее самостоятельно.

Комплектующие и материалы

Если вы решили сделать все своими руками, следует разобраться, какие комплектующие и инструменты для этого понадобятся.

В комплекте с КЗВ идут кабели: один для подключения к видеоприбору и сдвоенный или два ординарных (плюсовой и минусовой) для питания устройства.

Подключать камеру можно к GPS навигатору с видеовходом, зеркалу заднего вида с монитором, автомагнитоле или мультимедийной системе. Если есть желание вывести изображение камеры на отдельный экран, то следует приобрести еще и отдельный монитор.

Для установки необходимо подготовить такие инструменты:

Поэтапное выполнение работы

1. Перед выполненим работы следует обесточить электросистему автомобиля, для чего снимаем минусовую клемму с аккумулятора.
2. Устанавливаем камеру в подготовленное для нее место.
3. Дрелью высверливаем отверстие в крышке багажника для прокладки кабелей. Чтобы в дальнейшем поврежденные края не начали ржаветь, вскрываем их антикоррозионным составом.
4. Прокладываем видеокабель от камеры до места расположения монитора (лучше всего под обшивкой потолка).
5. Подводим провода питания к месту подключения. Большинство камер подключается через прикуриватель. Если вы хотите использовать его для других устройств, то можно подключиться непосредственно к питанию прикуривателя (обязательно через отдельный предохранитель). Можно также подключиться к питанию фонарей заднего хода, в таком случае камера будет включаться только при движении назад.Для того чтобы провода и кабели были проложены аккуратно, не торчали и не загромождали салон автомобиля, прокладывать их следует под торпедой, затем под обшивкой центрального тоннеля и затем через потолок. Через небольшие промежутки проводка фиксируется с помощью изоленты или скотча. Кабели не должны соприкасаться с любыми движущимися деталями, а все соединения должны быть тщательно заизолированы. Во избежание короткого замыкания еще раз перепроверяем подключение проводов питания.
6. Устанавливаем монитор или подключаем штекеры камеры в выбранное устройство с экраном.
7. Подключаем минусовую клемму к аккумулятору и проверяем правильность установки и работоспособность камеры.
8. Настраиваем камеру.

Камера заднего вида — это приспособление, облегчающее жизнь водителя. Не стоит экономить на ее приобретении — с помощью этого устройства можно защитить себя от различных неприятностей на дороге.

Источник статьи: http://corollafan.ru/sistemy-i-detali/kamera-zadnego-vida-tojota.html

Установка камеры заднего вида. Тойота Королла

Многие автолюбители испытывают трудности с парковкой. Особенно начинающие. Это не такая большая проблема – установка камеры заднего вида на автомобиль Тойота Королла способна её частично решить. Хотя, конечно, необходимость использовать руль и КПП правильно и «поменять местами лево и право» у вас останется.

На какие машины ставят

Прежде всего – это длинномерные и габаритные машины. Например, Тойота с новым вариантом кузова Е150 имеет несколько увеличенные габариты. Это сказывается на обзоре – вы немного хуже видите назад, особенно внизу, у паребрика. Кроме того, сильно на комфорт парковки влияет форма задней части. Хэтчбэк и седан удобны при парковке. Но если сзади над фонарями у вас есть «крылья» (как бывает на некоторых вариациях кузова Е150 и Е120), то установка камеры заднего вида желательна. Если же вы владелец кузова-купе, то камера просто must have.

Где она бесполезна

Она бесполезна, если вы паркуетесь с прицепом. Обычно её устанавливают в нижней части автомобиля. Так что ничего в мониторе, кроме фаркопа прицепа, вы не увидите.

Расположение монитора

Экран может быть нескольких видов:

1. с выводом изображения на экран регистратора или навигатора. Регистратор или навигатор должны иметь внешний дополнительный видеовход;
2. вывод на экран магнитолы. Обычно в Тойота Королла салон укомплектован магнитолой с большим экраном. Это позволяет спокойно выводить на него изображение;
3. зеркала с монитором. Этот вариант имеет как плюсы, так и минусы.

Экран регистратора или навигатора позволяют быстро вывести изображение без каких-то дополнительных работ. Это один из самых дешёвых вариантов. Однако они, обычно, имеют небольшой размер. Поэтому при парковке вам придётся напрягать зрение. Кроме этого, можно настроить запись регистратора не только спереди, но и со второй камеры сзади. Это может быть полезно.

Вывод на экран магнитолы – хороший вариант, если надо просто оценивать расстояние до бордюра. Экран достаточно большой. Вы видите всё, что находится позади вас крупно, чётко. Однако он расположен внизу. При движении назад вы сосредоточены на экране, и можете случайно зацепить капотом, крыльями или зеркалами стоящие сбоку машины – вы ведь не смотрите вперёд через лобовое стекло.

Зеркала с монитором

При установке вы сознательно отдаёте часть центрального зеркала под монитор. При этом ухудшается обычный обзор и использование зеркала в качестве зеркала, а не камеры. Если вы используете комбинированное зеркало-камеру, когда зеркальная поверхность цельная, а изображение включается автоматически при заднем ходе, можно случайно зацепить что-нибудь. Например, в пробке вы вынуждены сдать назад, чтобы выйти на поворот, и у вас автоматически включилась камера на зеркале при заднем ходе. Вы этого можете не ожидать, у вас закроется обзор назад, и можно врезаться в стоящую позади машину.

Все эти варианты по-своему хороши, но и имеют недостатки. Выбор – за вами.

Расположение

Есть два основных места, куда чаще всего ставят камеру заднего вида на Тойоте Королле E120:

1. под крышкой багажника;
2. под поворотниками.

Установка камеры заднего вида на Тойоту Королла под крышкой багажника позволяет увидеть то, что расположено внизу машины возле бампера максимально близко. Однако увидеть что-то кроме бордюра у вас не получится, и в других случаях, например, при парковке задом к другой машине, она может оказаться бесполезной, если вторая машина грузовик, и её бампер намного выше, чем охват изображения.

Установка под поворотниками менее чётко показывает нижнюю часть возле колёс, но позволяет лучше разглядеть всё, что находится сзади вашей машины. Однако в этом случае она смещена влево или вправо, под левый или правый фонарь. Некоторые считают это не совсем удобным. К тому же сама камера хорошо видна снаружи и доступна для тех, кто захочет что-нибудь открутить с вашего автомобиля.

Процедура установки

Обычно имеется три выхода – видеовыход, питание и провод включения-выключения. Видеовыход должен приходиться на вход монитора. Провод питания должен давать то напряжение и ток, которое нужно для вашей камеры. Значение можно взять из паспорта.

Например, при подключении камеры заднего вида на Toyota Corolla к дисплею магнитолы сзади неё имеются видеовход и провод для питания, который имеет оранжевый цвет. К этим проводам и подключают соответствующие выводы камеры.

Третий провод – управление. Вы можете поставить изображение на автоматическое включение при заднем ходе, или же использовать ручное включение. Автоматическое включение сработает при включении заднего хода на КПП. При ручном включении кнопку удобно располагать на рукоятке КПП, чтобы при включении заднего хода изображение можно было включить, не отрывая руку от автомата.

Все провода, идущие к экрану, желательно устанавливать под кузовные детали машины, бамперы или молдинги. Монтаж лучше всего осуществлять не при помощи изоленты, а на термоусадке, чтобы потом ничего не разошлось из-за вибраций.

Настройка

Перед закреплением камеры необходимо проверить, какую часть сзади машины она показывает. Вы должны чётко видеть то, что хотите. Обычно на ней имеется автоподстройка изображения под яркость освещения, если этого нет – настройте где-то на среднее значение, чтобы можно было парковаться в сумерках без дополнительного освещения. Также нужно настроить положение монитора навигатора, зеркала с монитором, чтобы вы их могли комфортно видеть, не отрываясь от дороги.

Подведем итоги

Очень важно выбрать необходимое именно вам расположение камеры заднего вида. А какой способ предпочтительнее вам? Ответ на этот вопрос оставляйте в комментариях.
