Проверка, снятие и установка катушки зажигания
Двигатель. Система зажигания. Форд Мондео 1 и 2

Проверка

1. Проверьте, поступает ли напряжение аккумулятора на центральный контакт электроразъема катушки зажигания (см. параграф 2). Отсоедините отрицательный провод аккумулятора (глава 5А).

2. Разъедините электроразъем катушки, если он не был разъединен ранее.

3. Омметром измерьте сопротивление на первичных обмотках катушки, соединяя омметр с контактами катушки следующим образом. Сначала соедините его с одним из наружных контактов и центральным контактом, а затем с другим наружным контактом и центральным контактом. Сравните полученные показания с регламентируемым сопротивлением первичного контура (см. Технические требования).

4. Отсоедините высоковольтные провода свечей зажигания. Запомните, как они присоединены, или пометьте их, как указано в главе 1. Омметром проверьте сопротивление, чтобы убедиться, что в цепи нет обрывало есть, соответствует пи сопротивление вторичной обмотки катушки регламентируемому. Для этого соедините омметр с каждой парой клемм высоковольтных проводов. На моделях с 4-х цилиндровыми двигателями клеммы 1 и 4, так же как клеммы 2 и 3, соединены со вторичной обмоткой. На моделях с V-образными 6-ти цилиндровыми двигателями клеммы 1 и 5, 3 и 4, 2 и 6 соединены со вторичной обмоткой. После этого переключите омметр в режим измерения максимальных сопротивлений. Убедитесь в отсутствии замыкания между парами клемм. То есть сопротивление между клеммами 1 и 2 или 4 и 3, а также между любой клеммой и массой должно быть бесконечным.

5. Если какое-либо из показаний омметра не соответствует описанию п. 4, замените катушку. Последующие процедуры проверки следует выполнять у дилеров.

Снятие и установка

Модели с 4-цилиндровыми двигателями

Примечание: На моделях с 4-х цилиндровыми двигателями катушка зажигания установлена на кронштейне, расположенном за головкой блока цилиндров.

6. Отсоедините отрицательный провод аккумулятора (глава 5А).

7. Снимите расходомер воздуха и резонатор (глава 4).

8. Разъедините электроразъемы с каждой стороны катушки. Затем отсоедините высоковольтные провода, запоминая их расположение или помечая их (см. глава 1) (см. рис.3.8).

9. На моделях выпуска до 1998 года выверните два винта крепления трубы системы рециркуляции выхлопных газов к кронштейну катушки. Затем выверните крепежные винты катушки. Снимите узел катушки с головки блока (см. рис. 3.9).

10. При необходимости устройство подавления радиопомех можно снять с опорного кронштейна, вывернув его болты,. Учтите, что катушка поставляется вместе с кронштейном, как единый узел.

11. Установка — в порядке, обратном снятию. Убедитесь в том, что высоковольтные провода свечей зажигания правильно присоединены и надежно затяните винты катушки.

Модели с V-образными 6-ти цилиндровыми двигателями

Примечание: На моделях с V-образными 6-ти цилиндровыми двигателями катушка зажигания установлена на крышке задней головки блока.

12. Отсоедините отрицательный провод аккумулятора (глава 5А).

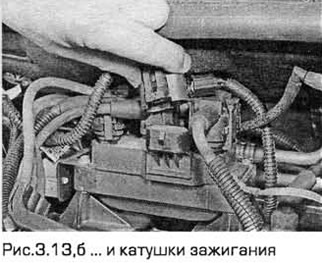

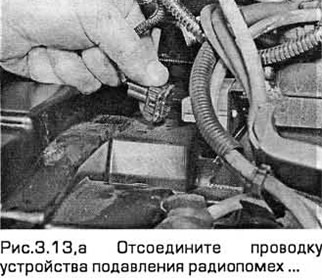

13. Отсоедините проводку от катушки зажигания и устройства подавления радиопомех. Освободите проводку этих компонентов от связей (см. рис.3.1З,а,б). Если нужно снимите соленоид клапана системы РВГ с верхней секции впускного коллектора.

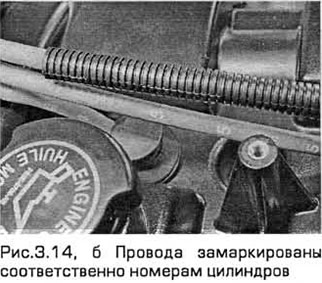

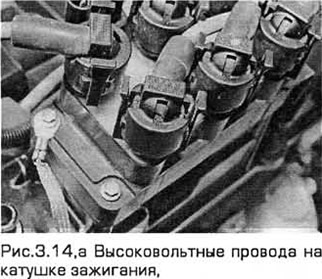

14. Отсоедините высоковольтные провода от катушки зажигания, запоминая их положение. Сжимая выступы стопоров, аккуратно снимите провода с катушки зажигания. Провода замаркированы соответственно номерам цилиндров, (см. рис.3.14,а,б).

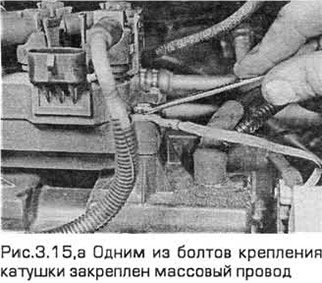

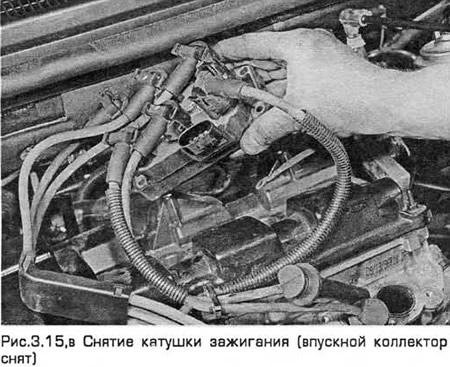

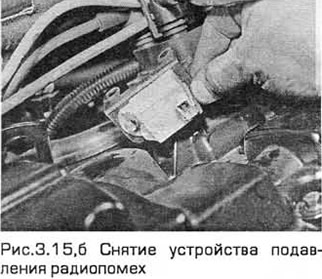

15. Выверните винты и снимите катушку, учитывая, что одним из болтов закреплен провод заземления, а двумя другими болтами закреплено устройство подавления радиопомех (см. рис.3.15,а-в).

16. Установка — в порядке, обратном снятию. Убедитесь в том, что высоковольтные провода свечей зажигания правильно присоединены и, что одним из болтов закреплен массовый провод.
