Toyota Camry Executive Dignis › Logbook › Подключение мультируля к Pioneer AVH-X1600DVD и другие приятные мелочи

Отпуск подходит к концу, я вернулся из путешествия иииииии… Правильно — бегом к машине! За последние несколько дней проделал несколько операций, начнем с самого простого. Итак.

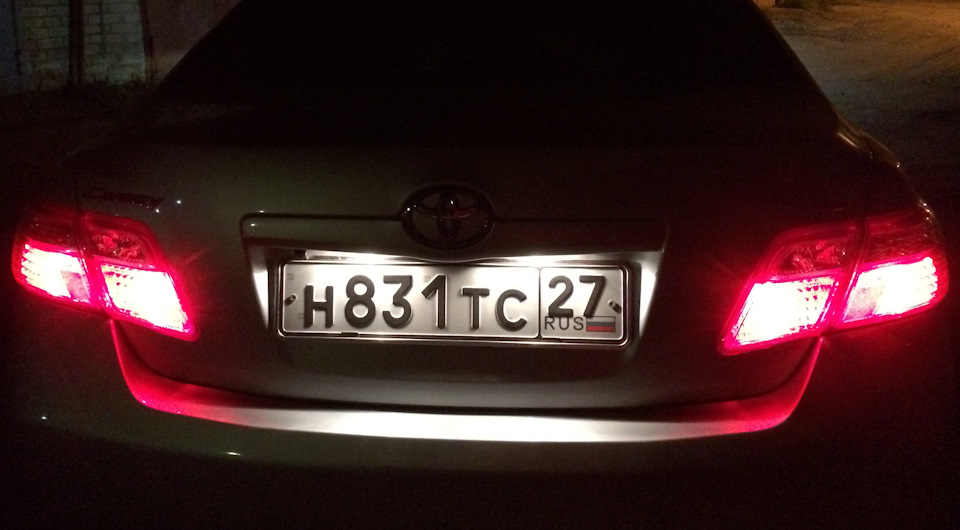

1. Подсветка номера.

Помните желтое свечение на номерном знаке? Мне не нравилось. Пошёл по протоптанному пути — приобрел лампочки Koito Whitebeam. Ставлю их на свои машины уже лет 5-6 и с уверенностью заявляю, что они надежны, долговечны (год светят, как минимум), ну и выглядят весьма неплохо:

2. Установка кнопки выключения антирадара.

Ситуация: Красный сигнал светофора. Вечер. Затор. На перекрестке установлена камера фиксации скорости. Антирадар начинает истерически пищать (громкость убавлена, но все равно слышно). Напомню, что у меня сей девайс подключен на зажигание в недрах панели, а не в прикуриватель, поэтому так просто кислород ему не перекрыть. Стоять и слушать его истерику надоедает, бесит, раздражает. Каждый раз тянуться к нему и вытаскивать проводок (чтобы потом опять вставлять его обратно) порядком надоело.

Решение: покупаем кнопочку, которая будет разрывать цепь его питания и ставим ее в свободное место под рулём. Затащил на неё подсветку, а также на её подружку, которая затемняет магнитолу. Вот так получилось:

Позже планирую найти кнопочки с каким нибудь другим обозначением, более близким к исполняемым функциям — но это уже так, для эстетического удовольствия) Теперь вот радостный катаюсь =)

Ну что же, перейдём к основной теме, которая красуется в наименовании статьи. Заезжаю я тут на авторазбор в поисках педали тормоза (о ней чуть позже), захожу в офис и вижу на витрине кнопки от Allion/Premio 260, серенькие, в идеальном состоянии, полном функционале (без заглушек) и — О ЧУДО! — не исписанные маркером авторазборщиков, который невозможно оттереть даже слезами сатаны… Заверните!

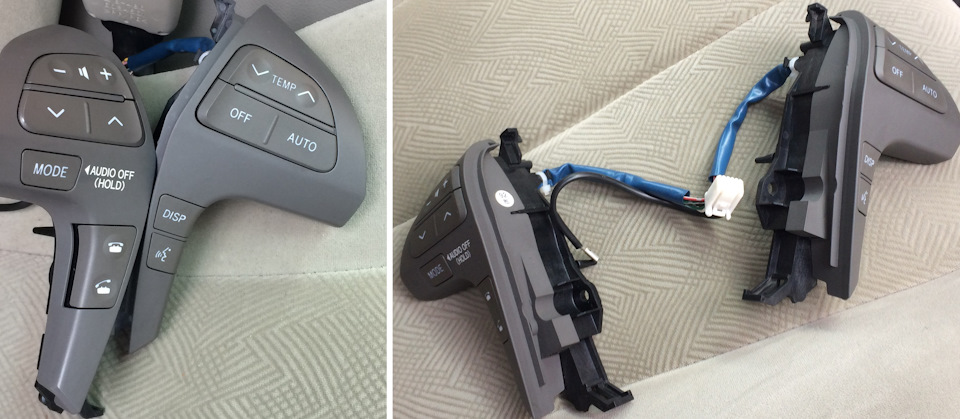

Сразу же приступаю к установке кнопок. Имеем:

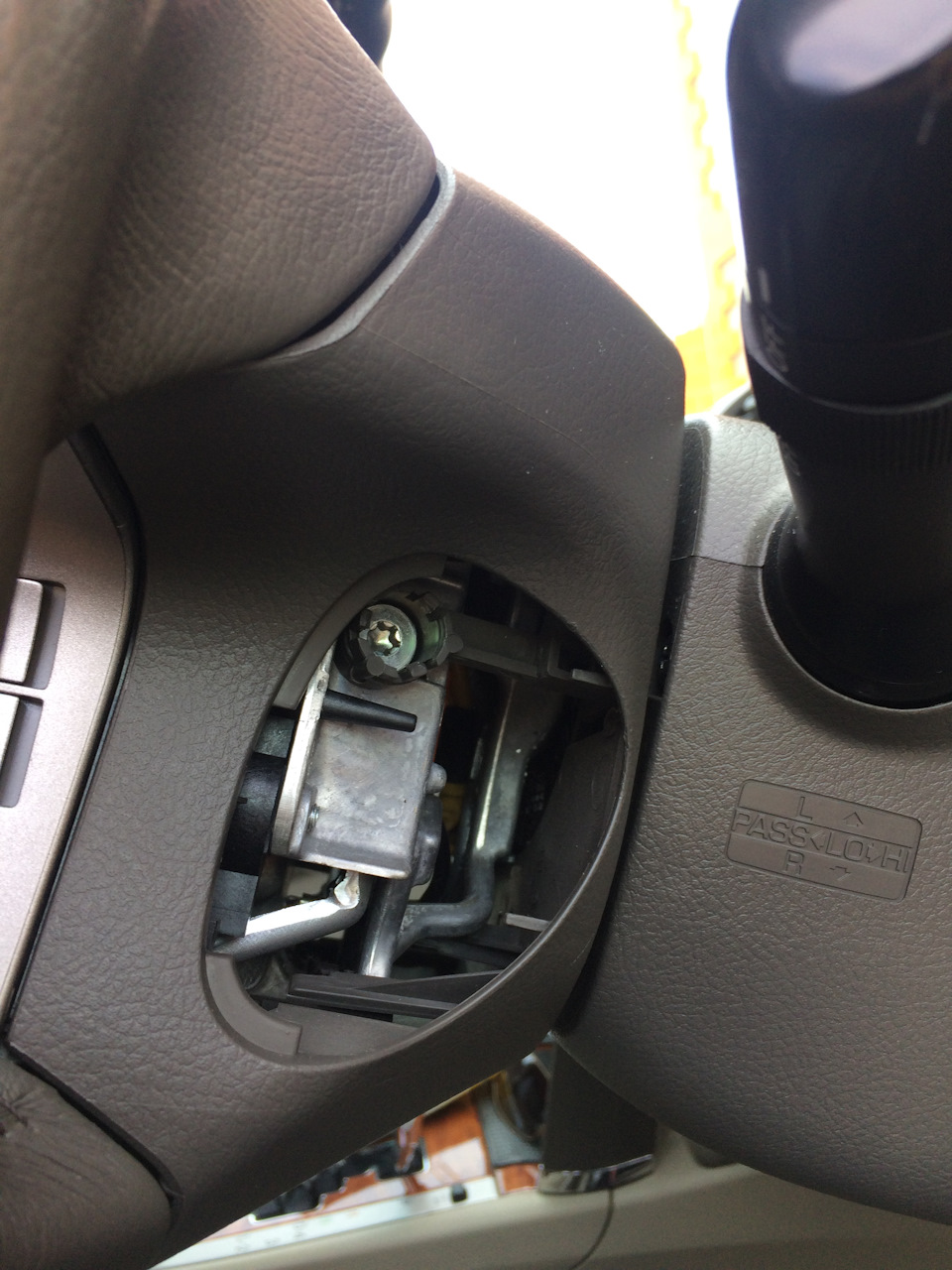

Рассказать вам, как снять блок подушки?

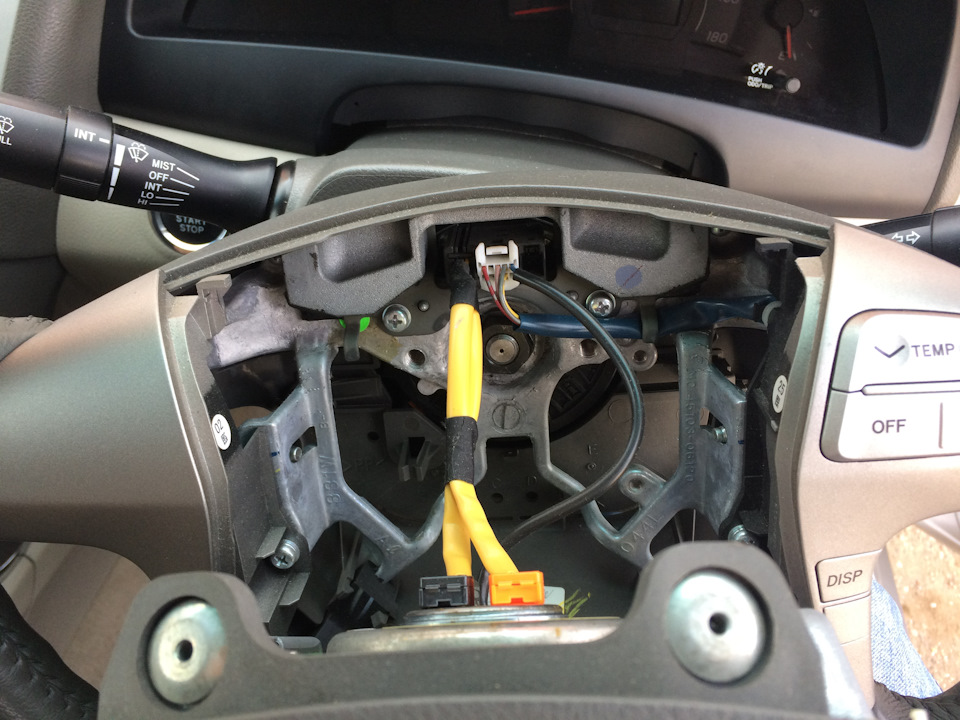

Ладно, единственное, на чем бы я заострил внимание: настоятельно рекомендую скидывать клемму аккумулятора — подушку при замене кнопок (в отличии от операции по установке круиза) придётся отключать, а потом подключать обратно, так что рисковать не стоит.

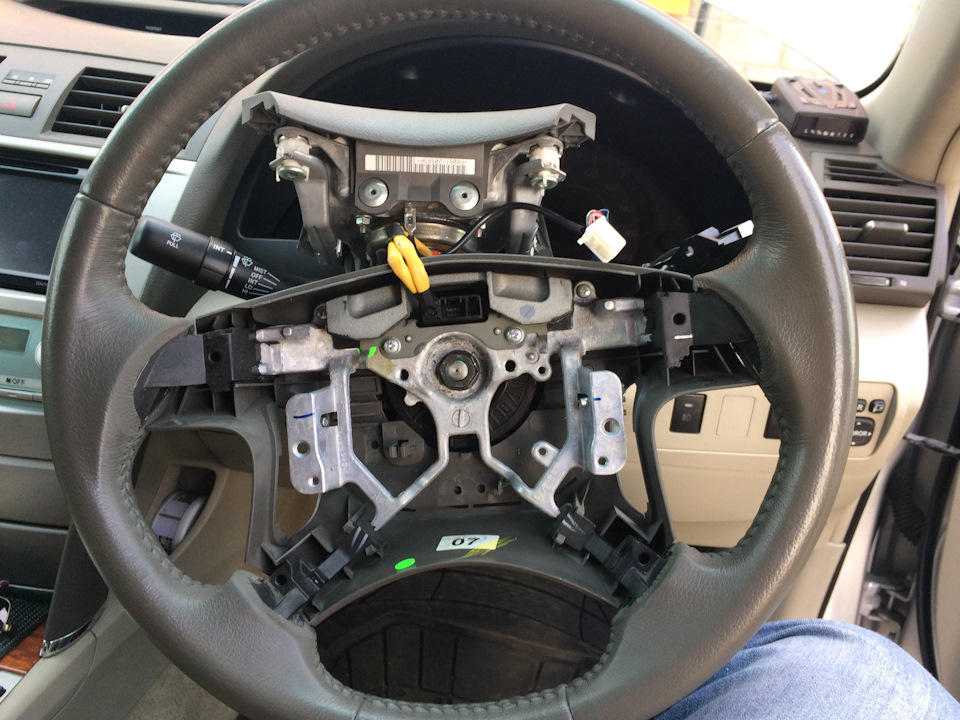

Ура — есть разъём для фишки круиз-контроля! Скоро мы заполним и эту пустоту)

Ну а теперь ставим новые, аккуратно укладываем провода и собираем обратно:

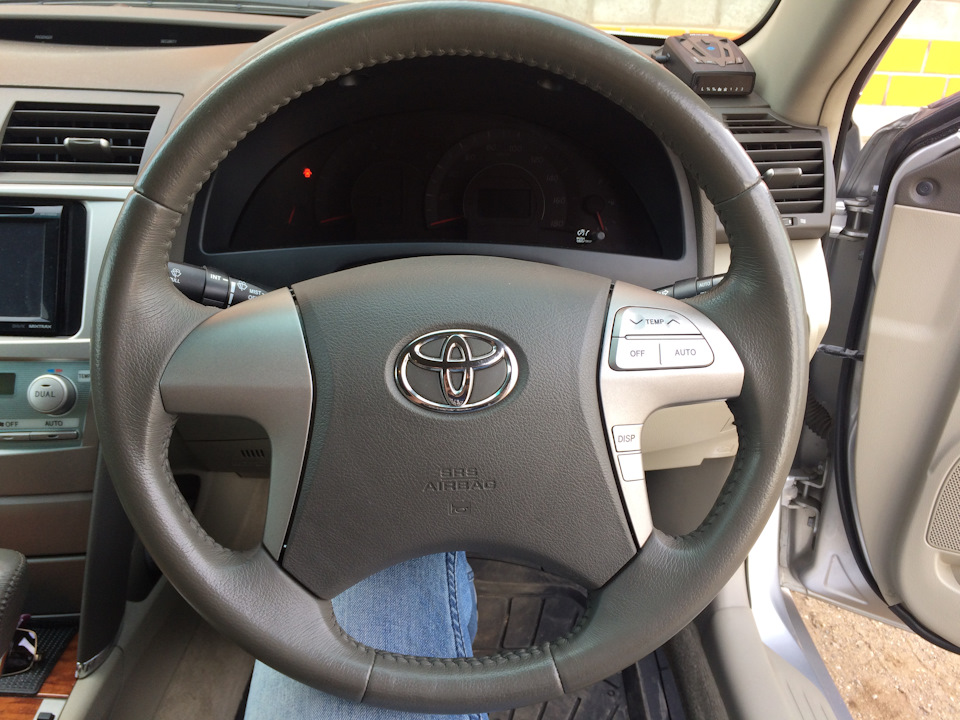

В цвет попало идеально — пластик воздуховодов такого же оттенка, сам руль у меня тоже серенький, так что всё, как говорится, огонь. Климат работает, борткомп переключается, подсветка кнопок климата горит, музыка… Да, музыка. С ней интереснее. Итак,

4. Свадьба кнопок руля Toyota и магнитолы Pioneer.

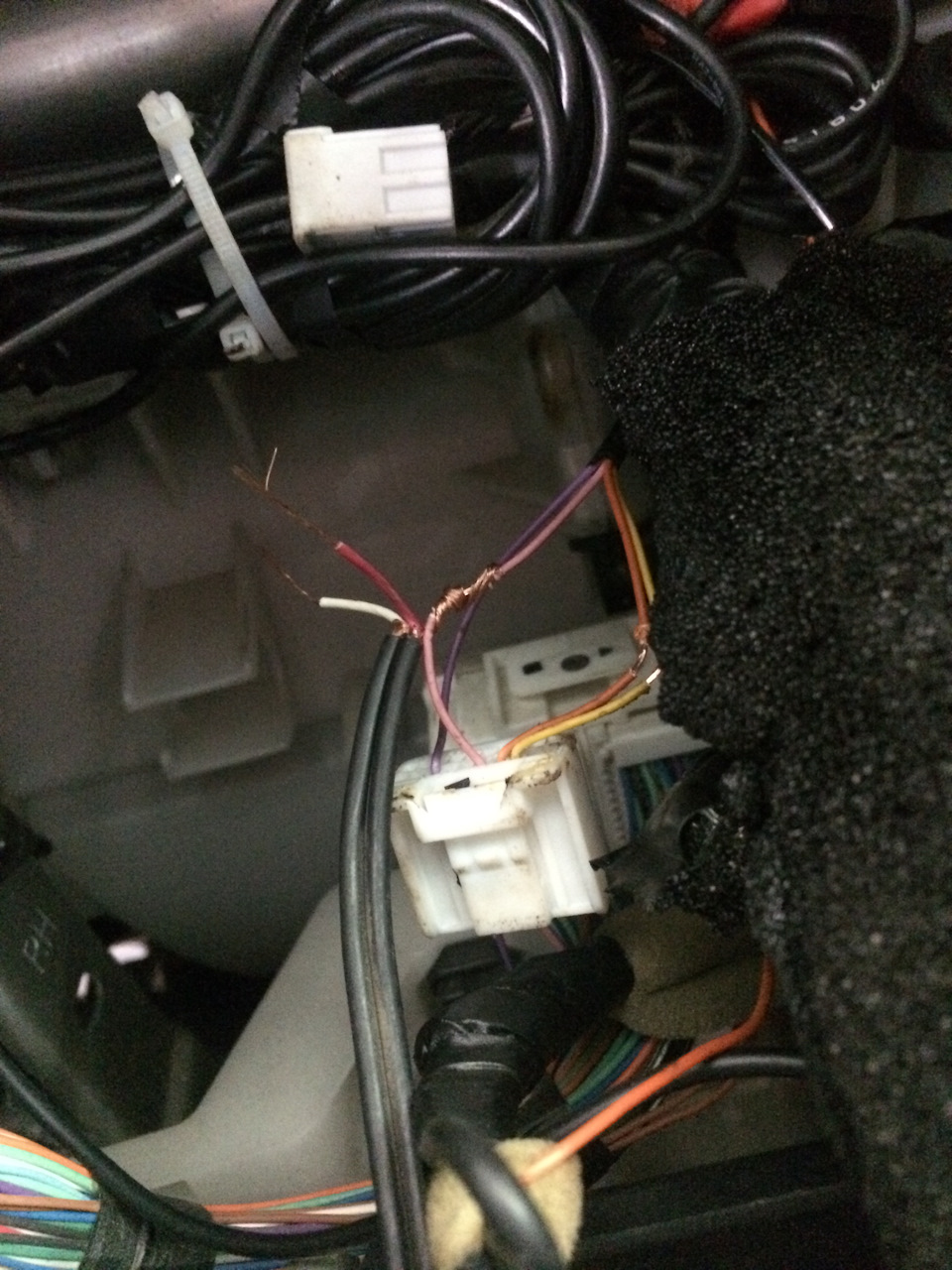

Сдергиваем центральную консоль, ищем фишку кнопок, чистим провода и делаем великое:

И вот тут, по идее, всё должно бы закончится, но не тут-то было: AVH-X1600DVD (да и 1500-ый, тоже) не имеет в своей прошивке функции обучения кнопок, что делает невозможным такой способ подключения.

Объясню — на устройстве за кнопки удалённого управления отвечает разъём «джек 3,5» (маркировка «WR»), управление резистивное, т.е. каждому нажатию кнопки на руле (громкость, трек, приглушение звука и так далее) соответствует свой уровень напряжения, по которому Пионер и понимает, что от него хотят. Ну и эти значения с тойотовскими, само собой не совпадают.

Я читал на страницах драйв2, что можно заморочиться и впаять сопротивления необходимого номинала в плату кнопок и всё заработает. Но это слишком уж извращённо и сложно для меня, да и паять оригинальные японские кнопки совсем не хочется. Поэтому идём другим путём — приобретаем адаптер кнопок с функцией обучения:

Источник статьи: http://www.drive2.com/l/482206493475602491/

Подключение Android магнитолы 2 DIN или 1 DIN к рулю, установка кнопок на руль

Подключение Android магнитолы к рулю

При покупке новенькой модненькой и функциональной магнитолы, которые сейчас чаще всего под управлением операционной системы Android, мы рассчитываем использовать все ее функции как положено, особенно хочется пользоваться управлением магнитолы кнопками с руля. Подключить магнитолу к кнопкам на руле — задача не такая уж и сложная, как может на первый взгляд показаться. А после прочтения нашей статьи и просмотра видеороликов о подключении нештатной магнитолы к рулевым кнопкам — вы и вовсе станете профессионалом в этом деле.

Итак, что нам для этого понадобится? При подключении вашей андроид-магнитолы нам следует обратить свое внимание на такие провода как KEY1 и KEY2. На магнитолах 1DIN и не под управлением ОС Android скорее всего будет лишь один провод. Нужно запомнить следующее:

Установка круиз-контроля на короллу Е150

Всем владельцам Тойот, да и в общем других марок автомобилей давно известно, что любой автомобиль изначально предусматривает в себя установку дополнительных опций, и их наличие зависит только от комплектации и соответственно итоговой стоимости автомобиля. Как правило вся проводка и места крепления для дополнительных опций присутствует и только в редком исключении их нет.

В отпуск я как правило езжу на автомобиле, расстояние чуть более 1500 километров и во время движения устаёт и затекает правая нога газа. Хоть и говорят некоторые что нога обычно устает от нажатия сцепления, у меня механическая КПП, но это не так. Вот и на фоне этой проблемы я задался вопросом установки круиз контроля.

Что такое круиз контроль в автомобиле?

Думаю многие слышали что такое круиз-контроль? Но скорее всего, даже если он и есть на машине мало кто им пользуется на небольших расстояниях, а на больших он уж очень как оказалось нужен.

И как бы не удивительно это было, но круиз контроль на механике тоже устанавливается и прекрасно функционирует, жалко что передачи конечно не переключает. .

Ну а вообще, круиз-контроль, своими словами это автоматическая, заданная пользователем, регулировка скорости передвижения автомобиля.

Как пользоваться круиз контролем? Набираем нужную скорость, активируем круиз контроль и автомобиль едет с заданной нами скоростью, при этом ногу с педали газа можно убрать. Как пользоваться круизом именно на тойота королла Е150 опишем ниже.

Комплектующие для установки круиз-контроля на Toyota Corolla E150

Если задуматься о покупке оригинальных запчастей для реализации круиза, то желание как-то сразу пропадает и нога вроде уже не затекает и не болит . , стоят уж очень они дорого.

Контакт рулевого колеса спиральный, шлейф подрулевой, спираль рулевая, в общем как только он не обзывается, по простому «спиральник» — артикуль 84306-12110, средняя цена 9000 рублей, на аналоги от 1000 рублей. У кого мультируль (кнопки управления на руле), данный элемент приобретать нет необходимости, он у вас уже установлен. В перспективе планирую также установить себе кнопки на руль, спиральник уже есть.

Далее переключатель подрулевой круиз контроля, тоже имеет различные названия, артикуль 84632-34011, средняя цена оригинала 4000 рублей, аналог от 1500 рублей.

Если решитесь покупать оригинал, то придётся еще докупить винт с шайбой 2 штуки, для крепления рычага переключения круиза в руле, артикуль 90159-50199, нереально высокая цена в 60-90 рублей за штуку. При покупке на али болты в комплекте.

Также ещё по некоторым данным придется докупить жгут проводов переключателя круиз контроля, артикуль 84633-48020, цена в среднем 500 рублей.

Заглушка пластиковая или заглушка кожуха рулевой колонки Toyota 45186-42040-B0 купил за 197 рублей на емекс.

Средняя цена на экзисте и емексе в районе 200 рублей, в зависимости от сроков доставки.

Аналогов нет, так что только оригинал, на али вроде как продают в комплекте с переключателем круиза, заморачиваться не стал по этому поводу, можно в принципе и вообще без этой заглушки, из-за руля не видно.

Итого, в среднем, на оригинальные запчасти придется потратить где-то 14 000 рублей.

Так что покупаем все как обычно на алиекспрессе, ссылки там где я покупал прилагаю:

• подрулевой переключатель круиз контроля Toyota 600 рублей
• спиральный кабель 562 рубля

Итого: 1100 рублей (цены в зависимости от курса доллара меняются) и примерно месяц ожидания, разница очевидна. Только вот качество китайского спиральника может быть не очень, так что берем впрок пару штук или ищем на разборке, как себя поведёт в эскплуатации позднее напишу.

Ещё в некоторых дорестайлинговых комплектациях Toyota Corolla E150, где-то примерно 2010 года, не проложены 2 провода отвечающие за работу круиз контроля между подрулевым контактом Е6 и бортовым подкапотным компьютером, контакт АЕ6.

В данном случае необходимо приобрести комплект с этим проводом, все там же на алиекспресс: переключатель со жгутом проводов.

Подробнее про протяжку проводов можно найти на автомобильных форумах, мне повезло и не пришлось ещё и этим заморачиваться.

Как cнять подушку безопасности королла 150 рестайлинг

В интернете много есть инструкций по снятию подушек безопасности с руля на доресталинговых моделях автомобилей.

Но когда мне понадобилось снять подушку, то я вошел в ступор, после снятия декоративных заглушек с обеих сторон руля, не нашел никаких торксов на 30, их там просто нет и крутить нечего.

Всё намного проще, нажимаем отверткой на пружинные защелки с обеих сторон и подушка снимается. Установка в обратном порядке, просто посильнее надавить.

Установка круиз контроля королла 150

Кто-то рекомендует отключать клеммы аккумулятора при отсоединении подушки безопасности, так как может в дальнейшем показывать ошибку AIRBAG. Я не отсоединял клемму, хотя отстыковывал подушку не один раз, всё нормально, только что ключ в зажигании не проворачивал.

После отстыковки подушки, отсоединяем от неё провода, для этого приподнимаем жёлтый стопор чем-нибудь острым и вынимаем штекер. Также отсоединяем белый штекер звукового сигнала от разъёма спирального кабеля.

Далее головкой на 19 мм откручиваем центральный болт крепления рулевого колеса. Затем немного покачивая и постукивая по рулю снимаем его. У некоторых приходится использовать съёмник руля, мне повезло, пару минут постучал, подёргал и руль снялся.

Далее снимаем верхний и нижний кожух рулевой колонки, для доступа к снятию спирального кабеля, регулятором рулевой колонки при этом выдвигаем руль вперёд для более лучшего и удобного доступа. Кожух сидит на защелках, нижняя часть подстыковывается к верхней, так что сначала снимаем нижнюю, а затем верхнюю часть, которая защёлками крепится к рулевой колонке.

Отстыковываем два штекера снизу от спирального кабеля и снимаем его, он крепится на трех защёлках, одна снизу и две по бокам. Далее в обратном порядке устанавливаем на защёлки новый спиральный контакт рулевого колеса, после установки отламываем транспортировочную чеку, которая блокирует от проворота спиральник.

Всё готово, расписано много и нудно, а по факту 15-20 минут работы.

Работа и пределы скорости круиз-контроля на Toyota Corolla

• Нижний предел скорости: Минимально допустимая устанавливаемая скорость составляет приблизительно 40 км/час. Для активации круиз контроля необходимо набрать скорость более 40 км в час, включить круиз-контроль ON-OFF, при этом на панеле приборов загорится соответствующий значок или надпись CRUISE (в зависимости от модели авто) и потянуть рычаг переключения круиза вниз -RES. Далее можно менять показатели скорости посредством переключения рычагом +RES/-RES. Система круиз-контроля не включается при движении со скоростью ниже указанного нижнего предела скорости. Если при включенном круиз-контроле скорость автомобиля падает ниже предела в 40 км/час, круиз-контроль автоматически выключается, но предустановленное значение скорости сохраняется.
• Верхний предел скорости: Максимально допустимый предел скорости установлен приблизительно на 200 км/час. Система круиз-контроля не включается при движении со скоростью выше указанного верхнего предела скорости. Помимо этого, функцию + (ACCEL)/RES (RESUME) нельзя использовать для увеличения скорости выше заданного предела.

Эксперимент:

Каждый водитель держал руль правой рукой (все испытуемые были правшами) и крутил его, помня об усилии, необходимом для перемещения в исходное нейтральное положение. Это усилие составляло 2,0 ньютон-метра (Нм).

Испытуемых спрашивали, труднее или легче поворачивать экспериментальное рулевое колесо. Если они считали, что им требуется больше усилий, чем при эталонном хвате, исследователи увеличивали силу на 0,2 Нм. Если испытуемый считал, что новое положение рук на руле снижает усилие, исследователи отнимали 0.2 Нм от исходника.

Общий диапазон усилий в ходе интуитивного эксперимента оказался между 1,1 и 2,9 Нм. Исследователи повторили тест в каждом положении по 25 раз, проводя полные обороты руля влево и вправо.

«Положение рук меняет то, как мы используем наши мышцы для выполнения задач. Неудобное или нестандартное положение может заставить наше тело чувствовать усилия по-разному – сильнее или слабее. Таким образом, объект может ощущаться легче или тяжелее», – говорится в исследовании.

Кнопки на руль для управления магнитолой

Каждый водитель желает, чтобы в его автомобиле все было идеально и максимально удобно, однако финансы не всегда это позволяют, приходится брать модель в более дешевой комплектации. А уже после покупки авто, начинать всячески улучшать машину, добавляя туда различные опции.

Такими опциями может быть подогрев сидений, установка мультимедиа системы, сигнализации, установка круиз контроля и иных примочек и опций, которые увеличат уровень комфорта внутри салона.

В данной статье мы поговорим о том, как подключить кнопки на руле к магнитоле на Тойоте Королле или Приусе – разницы особой нет.

Начнем, пожалуй, с того, что самым простым вариантом будет присоединение штатной магнитолы к кнопкам. О ней сегодня мы и поговорим. Купим кнопки на руль и подключим их к магнитоле.

Выбор необходимых деталей и инструментов

В первую очередь необходимо выбрать кнопки. Как правило, они являются стандартными, размер и вид их зависит только от года выпуска модели. В купленном комплекте должно находиться два набора кнопок – левые и правые.

Как и всегда – такие детали делятся на оригинальные и не оригинальные. Так как оригинал очень сложно найти – сделать это можно на различных разборках Тойота, многие покупают неоригинальные детали.

Они будут идеально работать, их единственным минусом является то, что со временем они значительно потрутся. Поэтому лучше искать оригинальные.

Мы не нашли на разборке и поэтому пришлось заказать кнопки в интернет магазине. Их вы можете рассмотреть на фото расположенном ниже.

Никаких дополнительных переходников не нужно, однако стоит узнать рассчитан ли ваш автомобиль на рулевое управление аудиосистемой или нет. Если да, то вы можете смело устанавливать их.

Что касается запчастей, то нам потребуется: отвертка – плоская и крестообразная. На этом перечень инструментов иссякает.

Инструкция по установке кнопок на руль

Перед тем как устанавливать кнопки их необходимо частично доработать. В первую очередь, нам придется доработать кнопку, на которой нарисован телефон. Для этого нам необходимо разобрать ее и добраться до схемы.

На фотографии расположенной ниже мы видим схему, с которой нам и предстоит дальше работать. Это необходимо для того что бы у нас появилась необходимая нам кнопка «ASLD». Сделать это очень просто. Ложем перед собой схему и отрезаем два контакта идущих к кнопке.

Кнопка становится бездействующей. Далее как указанно на картинке припаиваем два проводка к самой кнопке, а их концы в те места, где опять же указано стрелочками на картинке. Сделать это не очень сложно, однако паять необходимо аккуратно, чтобы не повредить другие элементы схемы.

Обязательно стоит убедиться что дорожки, идущие к кнопке, были обрезаны и разъединены.

На этом наши доработки заканчивается. Перед сборкой желательно прозвонить все цепи и убедиться в том, что нигде ничего не замыкает лишнего. После того как мы убедились в правильности выполнения нашей работы, мы можем приступать к сбору кнопки.

Итак, наши клавиши доработаны. Далее переходим непосредственно к установке. Для установки кнопок нет необходимости загонять автомобиль в гараж, все работы будут проводиться в салоне авто. Для начала откручиваем верхнюю крышку руля.

Снять ее очень просто для этого необходимо открутить по донному винту с каждой стороны руля и вытащить крышку. На фото указано примерное расположение болтов.

Далее аккуратно снимаем крышку, но сильно не дергаем. Сперва нам понадобится отсоединить провод от подушки безопасности, а уже после этого полностью снять крышку. На фотографии все очень четко видно и действуем по указанным стрелочкам.

После того как была снята подушка, все очень просто. Первым делом мы вытаскиваем заглушки под кнопки, они находятся по бокам самой подушки. Сделать это можно просто руками, путем выбивания, или же отверткой, аккуратно поддев их. Как правило, они держатся на защелках.

Далее устанавливаем кнопки в руль и прикручиваем их. Укладываем витой кабель и подключаем его к имеющимся на самом руле разъемом. Как вы сами увидите, сделать это совсем не сложно, а даже наоборот очень просто.

Итак, наши кнопки установлены. Приступаем непосредственно к обратной сборке. Крепим подушку вместе с крышкой, предварительно не забываем проверить проделанную работу, а также подключить саму подушку. Собираем все и хорошенько прикручиваем.

Для тех водителей, у которых нет заглушек, но имеются разъемы для подсоединения кнопок – не печальтесь. Вам придется обрезать уши подушки. Сделать это совсем не сложно, однако работу стоит выполнять очень аккуратно. Все должно получиться так, как указано на картинках ниже.

В итоге мы получаем работающие кнопки, которыми очень удобно пользоваться на ходу. На фотографии расположенной ниже можно увидеть конечный результат всей проделанной работы.

Схема контактных проводов по цветам и функциям от владельцев Ниссан X-trail

• Провода синего и фиолетового цвета отвечают за регулировку увеличения уровня громкости и переключение музыкальных треков или же радиостанций.
• Оранжевый и зеленый провод — переключение станций и треков. Уменьшение громкости.
• Серый и черный — масса.
• Провод красного цвета — напряжение.

Добившись работы всех кнопок на колесе управления, переходим к синхронизации рулевых кнопок с нештатным устройством через специально купленный для этого адаптер.

В этом случае все операции выполняются по прилагаемой производителем инструкции, которая полностью соответствует действительности.

После окончания работ проводится полная проверка всех функций управления магнитолой с руля.

Подключение магнитолы Pioneer к рулю автомобиля BMW E46 через штатные кнопки

При изменении марки автомобиля процесс установки и адаптации головного устройства с рулевым управлением аналогичен тому, что мы привели для Ниссан и аппарата Пионер. Если у вас еще не пропало желание самостоятельно провести все эти операции, то вы можете их произвести, взяв в качестве руководства данную статью. Какой-либо внятной информации от производителей мы так и не нашли, кроме уверений в ее несложности.

Описывать установку блока кнопок на рулевое колесо с последующим подключением к проигрывателю мы также не будем. Потому как, это тема для отдельной статьи.

И наш вам совет, если вы поставили себе целью управлять магнитолой, не убирая рук с руля, не имея кнопок на рулевом колесе (то есть с их предустановкой), то приобретите уже готовый мультируль с кнопками управления. Это сбережет вам средства и нервные клетки. Хоть, конечно, и не в таком объеме, как обращение в специализированный центр автозвука.

Как снять руль ТOYOТА: Система управления

• В этой статье я расскажу вам как снять руль с автомобиля Toyota Corolla e12
  2005-2008 гoда выпуска.
• Для снятия руля нам понадобится следующий инструмент:
• -торцовый гаечный ключ с головкой на 19
• -отвертка с битами ( крест и звездочка Т30)
• Первым делом снимаем клемму с аккумулятора. Далее выравниваем колёса

и проверяем чтобы зажигание было выключено. После этих манипуляций приступаем к снятию руля.

Снизу руля открываем две заглушки

Далее откручиваем винты (звездочка Т30) Винты откручиваются с усилием!

Вынимаем подушку, отсоединяем разъем. Подушку не трясём, аккуратно кладем в стороне подальше от тепла (солнце двигатель …)

На рулевой колонке и руле ставим отметки для дальнейшей установки и откручиваем гайку

гаечным ключ с головкой на 19 (гайку откручивать не до конца это спасёт ваш подбородок от удара об руль ) Руль тянем на себя слегка постукивая.

Руль снят. Далее руль можно отдать на перетяжку либо заменить.

1. Сняв руль нам открывается доступ к переключателям поворотов, замку зажигания и рулевой колонке.
2. Также вы можете установить модуль Bluetooth, модуль управления магнитолой или круиз контроль.
3. Остановимся на круиз контроле.
4. Для этого на необходимо докупить:
5. под рулевой переключатель — Toyota код оригинала 84632-34011
6. провод спиральный — код оригинала 84306-12110 (в комплектации 17 ММТ и 32 уже установлен )
7. пистоны — код оригинала 90159-50199 (4 штуки) или подобрать винты М5х10мм с широкой головкой, можно подложить шайбу.
8. провод подрулевого переключателя — код оригинала 84633-48020
9. заглушка рулевой колонки — код оригинала 45186-12010-B0

Аккуратно чтобы не отломать защелки снимаем нижний кожух. Отсоединяем провода и спиральный кабель( кабель прикреплен тремя защёлками) .

На защелки устанавливаем новый спиральный кабель и присоединяем провода.

• Отламываем стопорную лапку стараясь не сместить ее.
• Прикручиваем руль по заранее поставленных отметках.
• Подключаем провод круиз контроля и крепим пульт пистонами.
• Подключаем разъемы подушки безопасности и сигнала.
• Аккуратно устанавливаем подушку и крепим новую заглушку под переключатель круиз контроля.

Ставим обратно клеммы на аккумулятор. Включаем зажигание.

1. Для установки пульта модуля Bluetooth и модуля управления магнитолой.
2. Нам необходимо их докупить код оригинала (84250-12020) они идут в паре.
3. Пульты устанавливаем вместо стандартных заглушек.
4. Разъемы пультов подключаем к фишке подрулевого переключателя ( разъемы отличаются не перепутаете )
5. Остается установить подушку безопасности.
6. Здесь небольшая проблемка, ребра жесткости подушки безопасности упираются в край пультов и сигнал не работает.
7. Их следует очень аккуратно удалить.
8. Подключаем разъем подушки безопасности.
9. Устанавливаем подушку как описано выше, следим чтобы не пережать провода.

Виды рулей

Существует два вида:

1. С клавишами в центре руля.
2. С расположенными на ободе кнопками.

Это базовые варианты устройства. Чтобы знать, как сделать мультируль, нужно решить, что вы хотите получить. Необходим подходящее рулевое колесо для модернизации. Решите для себя, что вы будете подключать к мультирулю. Чем больше систем будет подключено, тем труднее придется изготавливать панель.

Не работает мультируль toyota ВИДЕО

Купил машину, на ней стоял уже мультируль, но не был подключен, когда снял подушку безопасности, чтобы проверить все ли правильно подключено, увидел там 2 фишки 10 контактные, на одной фишки 3 провода (звуковой сигнал, круиз контроль, подрулевые лепестки), на второй фишки была проводка для кнопок и звуковой сигнал, все провода поставил в одну фишку, после чего купил адаптор для адаптации штатных кнопок и магнитолы пионер, программироваться она не хотела, на команды пульта не отвечала, но даже если делаешь все по инструкции, то кнопки в конце концов все равно будут жить своей жизнью, и прекращать функционировать при включение габаритов или ближнего.

подрулевые лепестки на мультируле тойота

Ночью заметил такую особенность, когда нажимаешь кнопки во время нажатия загорается подсветка кнопок, при отпускание тухнет. Подсветка просто не работает на габаритах. Руль такой же как на corolla, filder, ractis, rav4

ractis filder corolla

Фишка мультируля тойота

Кнопки на руль Тойота Королла

Вы обладаете машиной Toyota Corolla, а на руле до сих пор нет кнопок для магнитолы и круиз контроля? Это не проблема: чтобы всё установить, необходимо приобрести кнопки на руль и переключатель круиз контроля, и все эти функции станут доступны. Прокачка не потребуется, нужно только подключить.

Назначение

Каково назначение кнопки круиз контроля? К примеру, с помощью круиза можно замедлить или же ускорить автомобиль на 1 км/ч одним нажатием на кнопку. Далее пошаговая инструкция, как подключить рычаг переключения круиз контроля и кнопки управления магнитофоном на руль.

• рычажок под рулевой Тойота 84632-34011 – 1 шт.;
• правые и левые кнопки 84250-12020 – 1 шт.;
• провод под рулевой переключатель 84633-48020 – 1 шт.;
• заглушины рулевой колонки – потребуется 1 шт., модель 45186-12010-B0;
• провод спиральный, модель 84306-12110 – 1 шт.;
• пистоны (кнопки + круиз) 90159-50199 – 4 шт.

Инструменты, которые пригодятся в ходе работы: отвертка с битами звёздочка Т30, гаечный ключ размером на 19. Для авто со сборкой 17 ММТ и 32 менять винтовой кабель не нужно.

Инструкция

1. Первое, что нужно сделать – руль и колёса выровнять прямо.
2. Отсоединить аккумулятор, немного подождать (около 2–3 минут), затем снять заглушины с руля (нижняя часть), далее необходимо выкрутить по одному винтику с обеих сторон, тут в помощь будет отвёртка с битой звёздочка.
3. Отсоединить подушку безопасности и отключить провода.
4. Необходимо сделать пометки на руле и вале для крепежа их после того, как снимете. Гайку открутить ключом.
5. Снять руль, а также нижний фрагмент кожуха, отключить старые провода и отсоединить винтовой кабель (их 3 шт.
   ), далее подсоединить новый кабель и подключить провода.
6. Теперь следует вставить на место кожух, также нужно сломать предохранительный стопор (он мешает кабелю вращаться). Важно не сдвигать его до установки руля, проём должен быть вверху.
7. Подсоединить руль, совместив ранее нанесённые метки.
8. Подключить кабель круиз контроля и скрепить джойстик 2 клипсами.
9. Подключить подушку безопасности и клавишу сигнала.
10. Перекрутить подушку, установить новую заглушину с разъёмом под рычажок справа, а слева старую.
11. Подсоединить аккумулятор.

Вот и всё, переключатель круиз контроля подключен.

Подключение кнопок

К сожалению, кнопки для ограничителя по скорости в версии 84250–12020 отсутствуют. Есть один вариант, но он стоит довольно дорого, и не каждый готов так потратиться.

Можно поступить по-другому. Разобрать фрагмент кнопок с изображением телефона.

На схеме необходимо найти кнопку с надписью ASLD, от исходного расположения кнопки проходят два кабеля по плате к проёму, далее родные проводки – они все имеются.

Далее, нужно обрезать дорожки, идущие к данной кнопке, и соединить проводками с подходящими контактами. Необходимо проверить все провода тестером и при сборе не повредить их винтами.

Как снимать подушку безопасности – описание уже было, прикрутить кнопки, уложить аккуратно кабели и подключить разъём к винтовому кабелю.

Самый ответственный штрих: обрезать уши у подушки безопасности, но это лучше доверить профессионалу. Также нужно убрать ребро жесткости, потому что, если его оставить, оно будет помехой для сигнала (как известно, в таком случае кнопка сигнала не срабатывает).

В заключение подсоединить подушку, чтобы не зажать провод. Закрутить винты, прикрепить заглушины и подсоединить аккумулятор.

Что же касается кнопок на руле Тойота Королла 2008, Тойота Королла 2011, Тойота Королла 2012 и 2005 годов выпуска в кузове Е151, 120 и 150, то их кнопки руля практически не различаются.

Что делать, если кнопки не работают

Бывает такое, что не работает кнопка на руле Тойота Королла 151 (все либо некоторые). После подключения все кнопки работали на ура, но в один момент кнопки перестают реагировать на их нажатие. Причины могут быть самые разные.

Сначала попробуйте отключить аккумулятор на некоторое время, по правилу, они должны заработать после такой манипуляции. Если же это не помогло, то следует проверить сами кнопки, скорее всего, дело в них.

Проверяем провода – не зажаты ли они, целы ли разъёмы и само головное устройство.

Также бывает, что переключение круиз контроля перестаёт работать по непонятным причинам. Первым делом нужно снять подушку и проверить, есть ли контакт в разъёме круиз контроля. И также повторить манипуляцию отключения аккумулятора. Если не помогло, то, возможно, сам переключатель круиза стал негодным для использования.

Головное аудиоустройство легкового автомобиля

Устройства такого назначения имеют четыре варианта управления.

1. Управление с дистанционного пульта (ДУ).
2. Кнопочное управление. Кнопки находятся в нижней части лицевой панели магнитолы.
3. Сенсорное управление функциями и опциями в одно касание к символам на жидкокристаллическом экране в том случае, если таковой имеется.
4. Кнопочное управление с рулевой колонки или непосредственно руля автомашины.

Именно четвертый вариант мы подробно рассмотрим в нашей статье.

В качестве примеров будут использованы автомобили Ниссан X-trail, BMW E46 и нештатная магнитола Pioneer.

Источник статьи: http://xn—-8sban6b6a.xn--p1ai/rukovodstvo/pravilnoe-polozhenie-ruk-na-rulevom-kolese.html
