Установка и подключение камеры заднего вида на Skoda Rapid

При маневрировании в стесненных условиях водитель может не заметить препятствия и допустить столкновение. Для снижения вероятности аварии используются дополнительные средства улучшения обзора. Владелец может провести самостоятельный монтаж камеры заднего вида на Шкода Рапид. Это устройство дополнит штатный парктроник.

Штатная камера

Штатная камера устанавливается на части выпущенных автомобилей Skoda Rapid. Устройство смонтировано на крышке багажного отделения рядом с рукояткой для отпирания, оснащается форсункой для удаления слоя загрязнения с поверхности широкоугольного объектива. Изделие подключено к головному мультимедийному устройству, активация происходит автоматически при включении передачи заднего хода. В паре с камерой работает ультразвуковой парковочный ассистент, который определяет препятствия, расположенные вне зоны обзора объектива.

Аналоги

Для использования неоригинального устройства обзора потребуется установить мультимедийное оборудование, оснащенное входом для подачи видеосигнала. Камера монтируется на поверхность плафона подсветки заднего номерного знака или используется устройство с корпусом, заменяющим светильник. Встречаются изделия, копирующие оригинальную конструкцию, для установки потребуется заменить штатную ручку открывания крышки багажного отделения.

Недостатком перечисленного оборудования является отсутствие форсунки подачи омывающей жидкости. Встречаются устройства, оборудованные светодиодной подсветкой. Владельцы не рекомендуют приобретать подобные изделия из-за искажения цветового фона транслируемой картинки. Китайские изделия оборудуются коммуникационными кабелями с соединительными пластиковыми штекерами типа «тюльпан», допускается применение шнуров с увеличенной длиной.

Как установить и подключить

Перед началом установки камеры следует демонтировать декоративную панель, размещенную на внутренней части крышки багажного отделения. Деталь крепится на пластиковых пистонах, которые аккуратно вынимаются монтажной лопаткой. Затем требуется провести коммутационные кабели через металлический каркас крышки и через специальный резиновый рукав, расположенный на верхней части элемента (около петель). Часть владельцев пропускают шнуры через технологическое отверстие в кузове, закрытое резиновой заглушкой.

Для дальнейшего подключения потребуется демонтировать ручку или плафон освещения. Для удаления рукоятки требуется снять внешний резиновый чехол, затем из посадочного гнезда удаляется внутренняя часть элемента. Неоригинальная камера заднего вида, изготовленная в Китае, не отличается точностью размеров, поэтому может потребоваться подрезка и подгонка корпуса или соединительных штекеров. Узел, устанавливаемый на плафон подсветки, крепится герметиком, предотвращающим заливание контактов водой.

Кабель видеосигнала прокладывается через салон автомобиля до головного устройства или дополнительного монитора, который монтируется на панели приборов. Кабели размещаются под внутренними пластиковыми обшивками, установленными на порогах или нижней части стоек.

Рекомендуется прокладывать изделия параллельно штатным жгутам электропроводки, для дополнительной фиксации применяются пластиковые хомуты.

В набор камеры входит жгут кабелей питания, положительный шнур позволяет активировать трансляцию сигнала при включении передачи заднего хода. Элемент подсоединяется к патрону лампы заднего хода, отрицательный сигнал берется от болта массы, расположенного под обшивками багажного отделения. Перед началом применения рекомендуется проверить корректность расстояния, передаваемого камерой.

В дополнение к камере рекомендуется устанавливать парктроник (если не предусмотрен комплект), который обеспечивает обзор по углам бампера. Устройство подключается к отдельному блоку управления. Для включения используется сигнал, поступающий от фонаря заднего хода. Для отображения расстояния используется отдельное индикаторное табло с зуммером, которое устанавливается на панели приборов. Штатный блок оборудован зуммером, дистанция до препятствия выводится на дисплей головного акустического устройства.

Источник статьи: http://autotuning.expert/parktronik/kamera-zadnego-vida-skoda-rapid.html

Установка парктроника и защитной сетки в бампер Шкода Рапид / Skoda Rapid

Встречали в своем автосервисе на «Мельникова, 5» автомобиль Skoda Rapid на двойную работу: на задний бампер требовалось установить парктроник , а на передний бампер и в решетку радиатора установить защитную металлическую сетку . В качестве парковочной системы взяли парктроник ParkMaster 4FJ-40 с датчиками черного цвета под кузов машины, но мы можем перекрасить их при необходимости в любой другой цвет.

Комплект парктроника, а также снимаем задний бампер.

Что же касается металлической сетки в бампер, то она будет защищать радиатор от попадания в него камней и прочего мусора , так как расстояние между элементами решетки радиатора Skoda Rapid достаточно крупное и в отверстия на большой скорости может залететь кусок щебня, прилетев аккурат в радиатор, снижая тем самым его срок эксплуатации.

Решетка радиатора до установки сетки.

Для установки парктроника на задний бампер Шкод Рапид нам потребовалось его демонтировать, аналогично мы поступаем и с передним бампером, на которой установим металлическую сетку черного цвета – по факту ее даже не будет заметно, так что общий вид лицевой части автомобиля она не будет портить. В общем на работу ушло около трех часов .

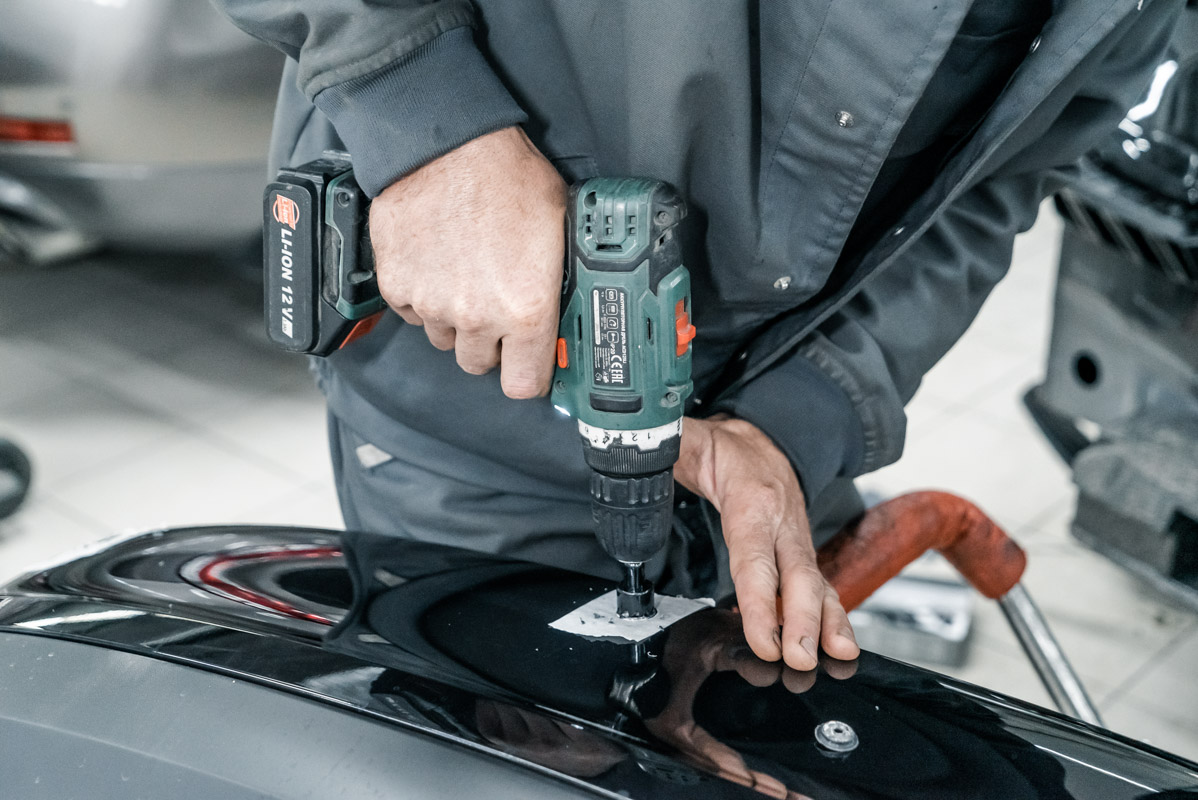

Процесс установки парковочного радара.

Демонтировав задний бампер, сверлим в нем отверстия под датчики парктроника ParkMaster 4FJ-40, после чего вся система инсталлируется в бортовую сеть. Подобное решение будет выводить на дисплее в салоне расстояние до различных объектов, помогая в процессе парковки – особенно парковочные радары имеет смысл рекомендовать новичкам, но и профессиональные водители их устанавливают для большего комфорта.

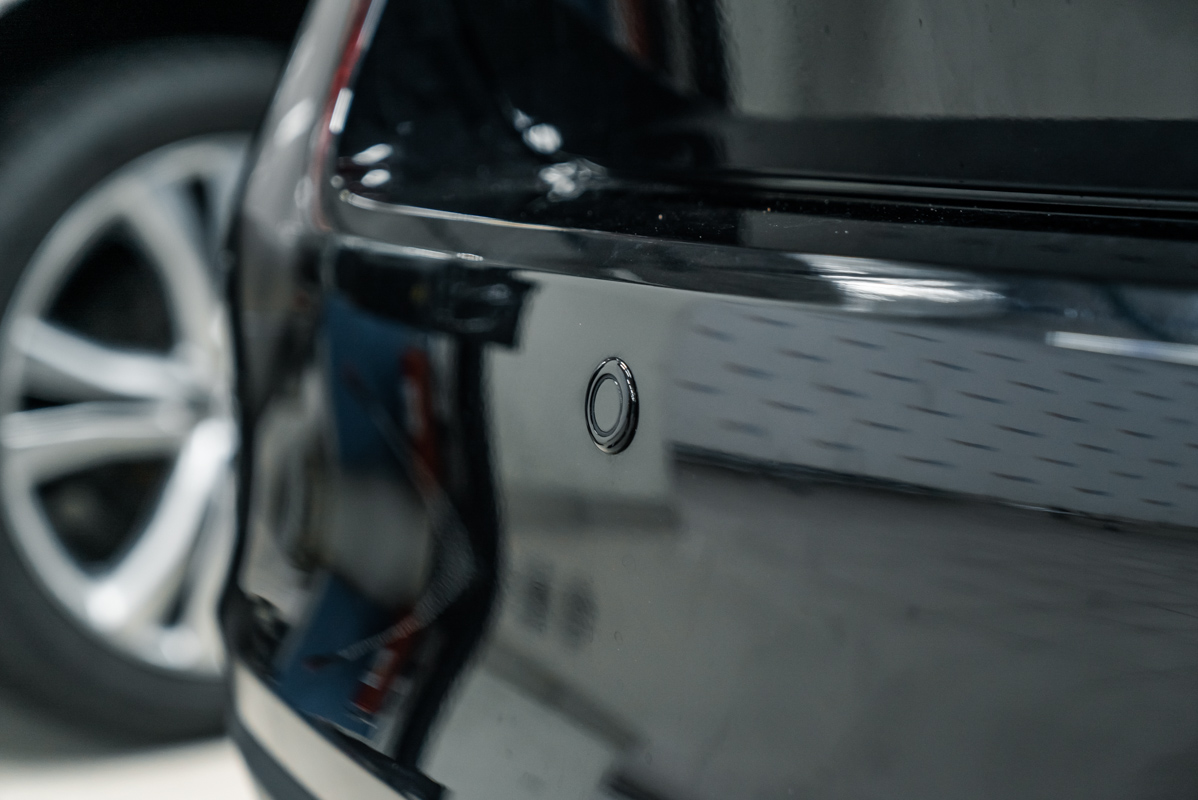

Вид датчиков парктроника на заднем бампере.

Металлическая сетка крепится на бампере и решетке радиатора Skoda Rapid на саморезах и стяжках – подобная двухфакторная фиксация не позволит ей соскочить в момент поездок, но, конечно, на свою работу мы предоставляем гарантии на 12 месяцев .

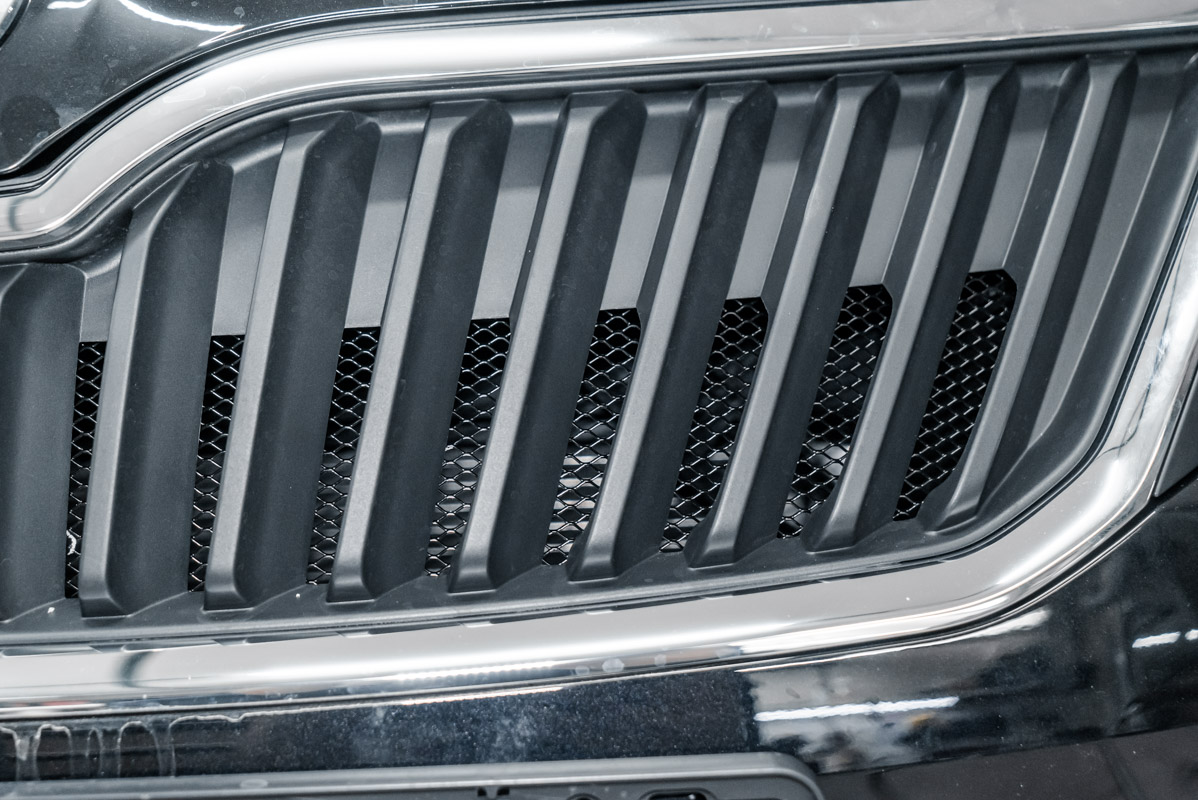

Вид бампера после установки защитной сетки радиатора.

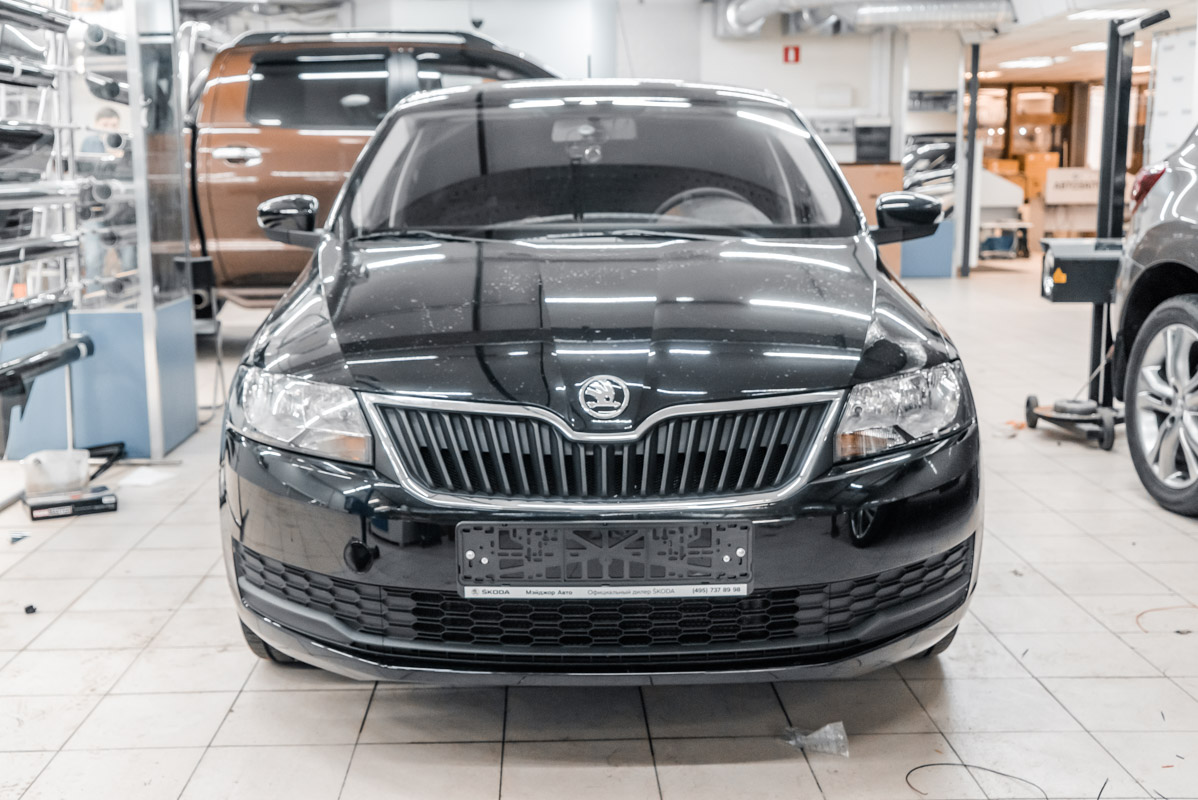

Автомобиль после работы.

По итогу работы мы прокачали передний и задний бампера автомобиля Skoda Rapid – на заднем расположились четыре маленьких датчика парктроника ParkMaster 4FJ-40, а на внутренней стороне переднего – защитная сетка, которая не позволит мелким объектам залетать в подкапотное пространство.

Источник статьи: http://www.xenonshop.ru/articles/ustanovka-parktronika-i-zaschitnoj-setki-v-bamper-skoda-rapid.html
