Подогрев сидений на Camry 40

Надежность подогрева сидений Тойота Камри 40 находится на высоком уровне, но поломки в данной системе все же не исключены.

Эти неисправности не влияют на безопасность автомобиля, но нарушают комфорт водителя и пассажиров, особенно в холодное время года.

Разъемы под сидениями

Наиболее часто с разъемом встречаются следующие проблемы:

• Неправильный монтаж может привести к повреждению клеммы. Из-за этого она может рассоединиться.
• Большой ток греет клемму, поэтому разъем может оплавиться и потерять электрический контакт.
• Неаккуратное обращение автовладельца с колодкой приводит к тому, что обрываются провода, идущие к клемме.
• Контакты разъема могут окислиться, из-за чего колодка перестает правильно работать. Зачистка проводов не даст положительного результата, потому что защитное покрытие повреждается, и клемма быстро выходит из строя.

Для устранения поломки необходимо визуально осмотреть не только колодку, но и провода, подходящие к ней.

Для того чтобы проверить работоспособность клеммного соединения необходимо прозвонить ее при помощи мультиметра или омметра. В случае отсутствия данных приборов можно воспользоваться сигнальной лампой.

Запускать проблему с колодкой не рекомендуется, потому что возможен пожар в автомобиле.

Расположение основных элементов системы подогрева сидений

1. Переключатель подогрева сиденья (со стороны водителя).
2. Переключатель подогрева сиденья (со стороны пассажира).
3. Нагреватель подушки переднего правого сиденья.
4. Нагреватель спинки пассажирского сиденья.
5. Подогрев спины водителя.
6. Подогрев сидушки.

Выход из строя предохранителя

Предохранители служат для защиты бортовой сети в автомобиле от коротких замыканий и перегрузок, которые могут возникнуть в цепи подогрева сидений. Перегорание перемычки ведет к обесточиванию нагревателей. Для того чтобы устранить проблему необходимо воспользоваться инструкцией ниже.

• Открыть монтажный блок предохранителей автомобиля Тойота Камри 40, которые находятся слева под рулем у водителя.

• Достать коричневый предохранитель под номером 15, сила тока у которого 7,5 А.

• Визуально осмотреть предохранитель и проверить мультиметром. Если предохранитель показывает маленькое сопротивление, значит он в рабочем состоянии. В обратном же случае предохранитель перегоревший и требует замены на новый. Этот предохранитель отвечает не только за подогрев сидений, поэтому автовладелец может заметить, что также не работает прочее оборудование.
• Основной предохранитель, который отвечает за подогрев сидений находиться под номером 20. Он желтого цвета и имеет силу тока 20 А. Его необходимо проверить также, как и предыдущий предохранитель с помощью мультиметра.

Автовладельцу необходимо помнить, что ставить перемычки с током больше номинального категорически запрещено. Это может вызвать повреждения сидений и бортовой сети.

Также возможно, окисление контактов предохранителя. В этом случае требуется замена на новую перемычку.

Повреждение спирали в сидении

Одной из наиболее сложных поломок подогрева сидений является перегорание спирали. Найти эту неисправность очень непросто. Для этого автовладельцу необходимо демонтировать сидение и произвести осмотр всей спирали. На месте где произошел, обрыв обязательно будет обгоревшая ткань.

Устранить эту неисправность очень сложно. Скруткой соединять провода нельзя, так как возможно повторное их повреждение на этом же месте. Рекомендуется соединять провода только с помощью пайки.

Кнопка

С кнопкой преимущественно случаются две основные неисправности:

• окисление или подгорание электрического контакта;
• механическое повреждение кнопки.

В случае повреждения кнопки рекомендуется ее замена. Необходимо демонтировать старую кнопку и поставить новую, соблюдая правильность подключения аналогично предыдущему подсоединению.

Источник статьи: http://zapchasti.expert/toyota/camry40/podogrev-sidenij-na-camry-40.html

Toyota Camry Lux 2.5 › Logbook › №3.3 Из Элеганс в Престиж. Подключение задних сидений. Этап №1

Ну вот и долгожданный отчет по первому этапу подключения заднего сидения от комплектации «ПРЕСТИЖ«.

После того как проложили всю проводку задних сидений по левому порогу до блока предохранителей начинаем сам процесс подключения проводки:

1. Подключаем заднюю часть проводки к сидению, там все просто разъем в разъем.

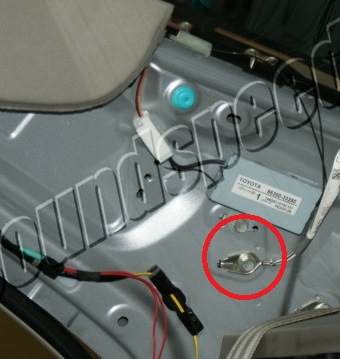

2. Берем крепеж с землей и прикручиваем его к задней левой стойке в соответствующем месте, как показано на рисунке. Крепиться на болт 6х15 с усиленной шайбой 6мм.

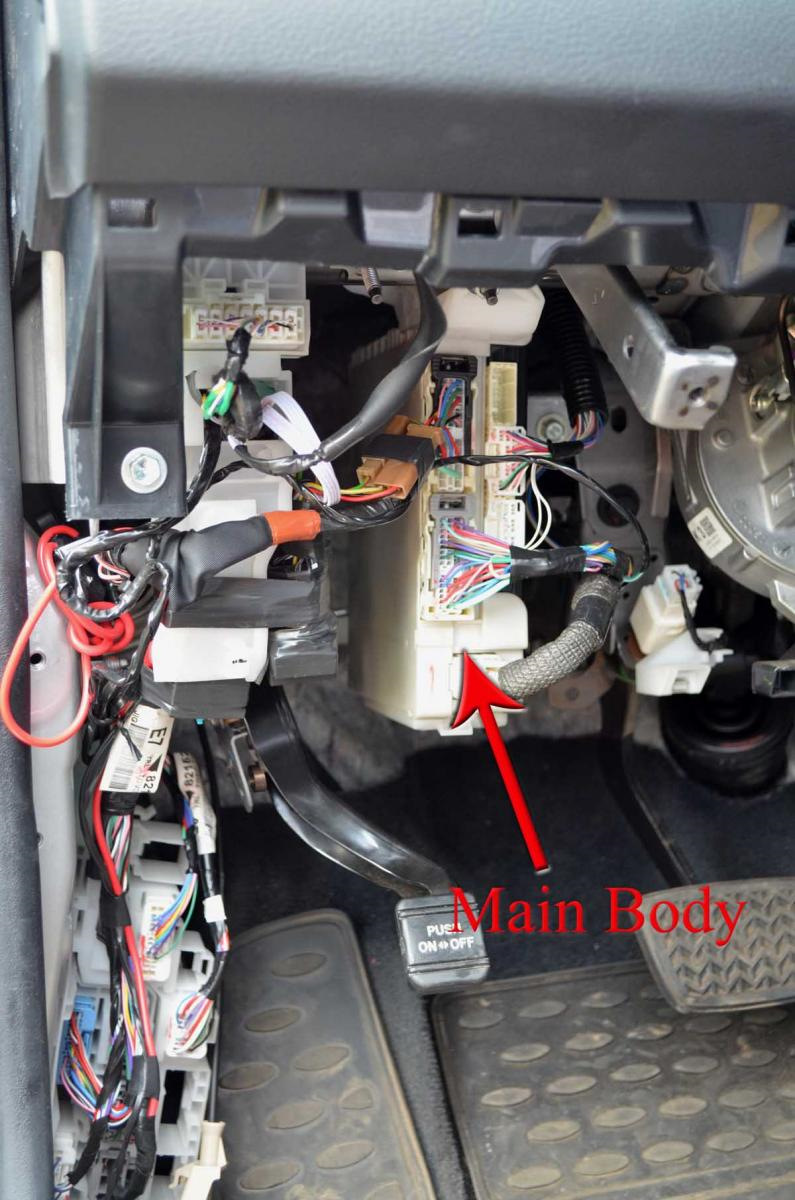

1. Блок предохранителей, который находиться под торпедой со стороны водителя очень порадовал своей комплектацией. Все нужные предохранители уже установлены с завода, все зубцы разъема имеются, что говорит о том что блок универсален для всех комплектаций. Я просто взял нужный разъем и воткнул туда провода в соответствующем порядке.
2. Подрубил все провода, кроме «CAN» климата, магнитолы и двух проводов, которые идут к правой передней сидушке.

Имеем на данный момент:
1. Подсветка подлокотника — работает.
2. Розетка — работает.
3. Регулировка наклона сидений, левого и правого — работает.
4. Управление климатом — не работает, т.к. не подключен провод, не установлен блок управления 3-х зонный и отопитель от Престиж.
5. Управление магнитолой — не работает, т.к. не подключен провод.
6. Жопогрейка работает. 🙂

Источник статьи: http://www.drive2.com/l/465163513489260907/

Тема: Подключение обогрева сидений

Опции темы

Отображение

Подключение обогрева сидений

Подскажите, где должна находится кнопка обогрева сидений? В моей комплектации ее нет. Салон кожа. Под кожей обнаружил нагревательные элементы. Машина Камри ACV30, 2,0 литра. 2002 г. «Сингапурка»

Ни у кого нет обогрева сидений?

Фишка за климат-контролем. Кнопки заказывать отдельно (не бюджетно ) или на разборках..

Toyota 84751-48060 Выключатель подогрева сиденья правого 1 107,55р.
Toyota 84751-48070 Выключатель подогрева сиденья левого 1 107,55р.

Последний раз редактировалось VoCa; 16.05.2011 в 07:11 .

CAMRY ACV31R (2004г. черная)

в Москве еще 8 утра, если что

Сейчас: Москва, ЦАО/Сходня

Не ленись, поищи на форуме, где-то была специально ветка.

Понял, спасибо! Под климатом вроде смотрел. Буду еще раз смотреть.

Посмотри тему про TRC, там должен найти часть информации.

Искал по поиску. Не нашел.

———- Сообщение добавлено в 04:21 ———- Предыдущее сообщение было в 04:20 ———-

Я у себя тоже искал (сингапурка), нагревательных элементов не нашёл.

если элементы стоят, то хорошо! фишки могут быть не под климатом, а под прикуривателем, где пепельница(в том районе), ну а кнопки по штату врезай рядом с розеткой! на Сингапурки просто кнопки не выводят, так как обогрев там не нужен! данная тема активно обсуждалась и есть счастливчики тоже с установленными элементами, ставили просто кнопки и наслаждались!

Последний раз редактировалось Evgenij; 16.05.2011 в 16:23 .

Источник статьи: http://www.camry-club.ru/showthread.php/15672-%D0%9F%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BE%D0%B1%D0%BE%D0%B3%D1%80%D0%B5%D0%B2%D0%B0-%D1%81%D0%B8%D0%B4%D0%B5%D0%BD%D0%B8%D0%B9

Схема подключения подогрев сиденья toyota camry 2015г

целостность резистивного элемента . при помощи тестера
пытался вчера разобраться с неработающими подогревами сидений, предохранитель цел, напряжение под сидением на штекере который приходит от кнопки есть, что еще может быть? Где и что это -резистивный элемент. под сидением есть 4 клемы:
1. От кнопки подогрева
2. с двумя массами
3. Черно белый, походу что-то связанно с ремнями безопасности, т.к. подсоединяется к ним.
4. Желтая необычная клема с желтым проводом (что это я не заню)

Что и где еще посмотреть подскажите ПЛИЗЗЗ.

затем сопротивление на данных клеммах (тот самый «резистивный элемент») несколько (единицы) ОМ. Соединение последовательно сидушка и спинка.
:ck:

———- Сообщение добавлено в 09:51 ———- Предыдущее сообщение было в 09:50 ———-

Вряд ли он виноват . залезайте с тестером под кресло . разъем ( висит ) разъединяйте и проверяйте наличие питания ( оно скорее всего будет ) .

А вот потом предстоит работа по снятию обшивки кресла и замене ( ремонте ) оборванного термоэлемента .

Ремонт — спайка с ортофосфорной кислотой .
Замена — установка нового элемента ( Емеля ) . Процесс весьма красочно с картинками описывался на форуме.

Вряд ли он виноват . залезайте с тестером под кресло . разъем ( висит ) разъединяйте и проверяйте наличие питания ( оно скорее всего будет ) .

А вот потом предстоит работа по снятию обшивки кресла и замене ( ремонте ) оборванного термоэлемента .

Ремонт — спайка с ортофосфорной кислотой .
Замена — установка нового элемента ( Емеля ) . Процесс весьма красочно с картинками описывался на форуме.
Процесс установки «Емели» я предварительно изучил, надеялся что у меня всё дело с предохранителем, но это не так.
сегодня прозвонили цепь и определили что цепь предохранитель-разъём подогрева цела, обогреватель спинки сиденья цел, а разрыв на ж..опогрейке.
Т.е. все как вы спрогнозировали. Теперь думаю как снять сиденье да запаять термоэлемент, машина нужна каждый день.
