Схема посудомоечной машины бош srv55t03eu

Устройство и принципы работы

Продолжаем наш разговор про ремонт Bosch.
На просторах интернета очень мало написано информации об этом.

— модуль плата управления всеми процессами мойки
— шланги забора и слива воды
— впускной клапан
— нагнетающий насос мойки
— распылители воды (коромысла)
— проточный нагревательный элемент(ТЭН)
— различные датчики (уровня воды, загрязненности, расхода воды)
— сливная помпа

Так вот в устройстве работы схемы посудомоечной машины Bosch реализовано все на высоком уровне.Различные технологии и инновации защищают от перепадов напряжения, экономят электроэнергию и воду.
Несомненно это придает некоторые сложности при ремонте узлов.

Зная особенности устройств — залог успеха в поиске неисправности.

1.Защита в системе забора воды — аквастоп:

Находится на конце наливного шланга и прикручивается гайкой на 3/4 дюйма к трубе или крану. Система аквастопа не хитрая:

А — Электромагнитный клапан,С — впускной шланг
B — контрольный кабель D — Утечки (шланги для воды)

Клапан состоит из двух последовательных электромагнитных клапанов (А), наполнителя и предохранительных клапанов. Эти клапаны приводятся в действие параллельно. На входе воды два фильтра на винтовое соединение для крана. Под фильтрами — ограничитель расхода. Функции Безопасности может быть активировано через датчик или через поплавок поддона.

2.Датчик расхода воды:

Интегрирован в систему водоснабжения и регистрирует объем поступающей воды.

Состоит из корпуса, рабочего колеса вентилятора с постоянным магнитом и печатной плата с герконом. Вода устанавливает рабочее колесо вентилятора в движение. Магнит, прикрепленный к рабочее колесо вентилятора приводит в геркон 2 раза в положение (север/Юг/север). Созданные импульсы подсчитываются путем электроники модуля управления.

3.Датчик температуры воды:

Используемые температуры, реле безопасности (>85 C) в сочетании с NTC-датчик. Если возникает неисправность, нагреватель выключается на нагрев воды при температуре 85 C (работает в режиме коммутации).

4.Система смягчения воды и регенерации:

Клапан регенерации находится на входе устройства смягчения воды.
Емкость (ионообменник) — это контейнер, который заполняется мелкозернистой синтетической солью. Благодаря свойством она замещает ионы кальция и магния в воде с ионами натрия.

5.Устройство диспенсора (дозатора):

Открыванию крышки дозатора и вброса моющего средства или таблетки способствует оптический датчик. Он состоит из передатчика и диод приемник.

Световой луч передается от передатчика светодиод (А) в приемник диод (B) через призму (C). Если диспенсер полный, в призме свет луча рассеивается. Полученный сигнал слабее, чем переданный и модуль управления распознает , что вода поступила.
Если распределитель пуст, луч света в призме отражается.

Далее приводится в действие механизм открывания крышки дозатора.

6.Датчик уровня воды с функцией защиты:

А — максимальный уровень воды (перелив) B — Безопасный уровень воды C — соединитель с насосом
E — патрубок поступления воды от системы умягчения D — сигнал поступления на модуль F — — —

Дренажный насос включается через предохранительный датчик уровня (A). Слив воды продолжается до тех пор, пока датчик уровня (A) переключается в первоначальное положение. В случае любой утечки шланга подачи воды поступают на плату через утечки воды из шланга. При срабатывании механизма переполнения процессор дает команду на слив воды.

7.Устройство разбрызгивания воды в моечной камере:

Ротор спрей-системы состоит из трех уровней коромысл, нижний спрей (E), верхний спрей (F) и крыше для душа (А). Вода поставляется в верхней спрей (F) и крыше для душа (А) через подающий трубопровод (C) и закрепляется внутри моечной камеры на задней панели.

Нагнетание давления насосом и разбрызгивание показано на рисунке.

8.модель SGS (для увеличения нажмите):

При ремонте электронного модуля осматриваем симисторы управления и их цепи.
Зачастую, заменив эти элементы, работоспособность восстанавливается.

Источник статьи: http://usluga-spb.ru/kod/shema-posudomoechnoj-mashiny-bosch.html

Инструкция и руководство для
Bosch SRV 55T03EU RU на русском

39 страниц подробных инструкций и пользовательских руководств по эксплуатации

Ремонт посудомоечной машины Bosch (часть 1)

Значки на посудомоечной машине Bosch

Посудомоечная машина BOSCH SRV 55T13 EU встраиваемая

ПЕРВЫЙ ЗАПУСК ПОСУДОМОЕЧНОЙ МАШИНЫ BOSCH SPV 43M20

Ошибка е15 в посудомоечной машине Bosch. Вариант ремонта №2

. КАК ПОЛЬЗОВАТЬСЯ ПОСУДОМОЙКОЙ BOSCH?

Ремонт посудомоечных машин Bosch

Как пользоваться посудомоечной машиной Bosch выбор программ.Посудомойка BOSCH SPV отзывы.

Household Appliances ru MHCTpyKUMfl no SKcn.

ru MHCTpyKUMfl no

lntemet:http://www.bosch-hausgeraete.de
Bosch Info-Team: DETel. 01 80/5 30 40 50(EUR0,12/Min. DTAG)

Bosch

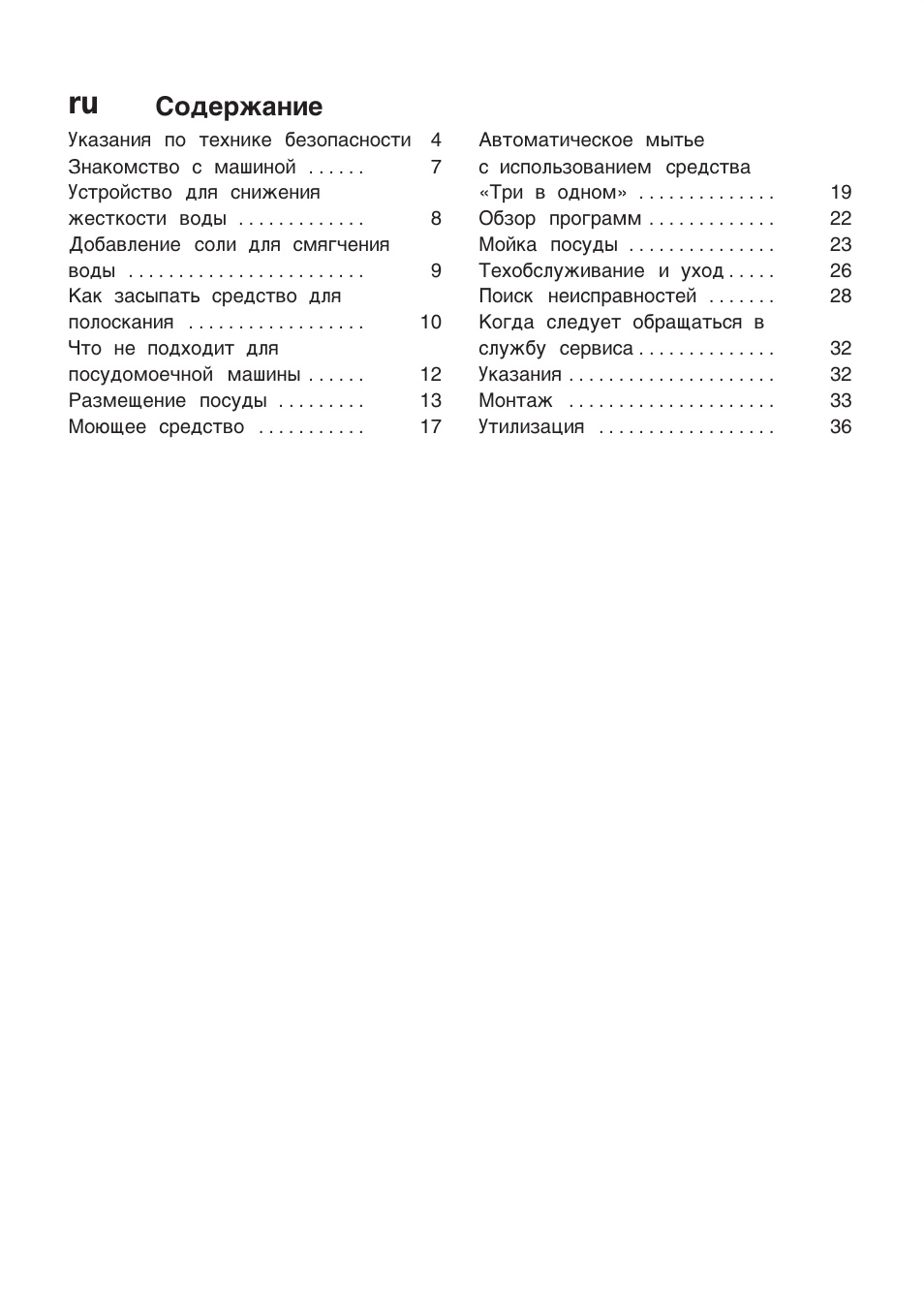

ги Содержание Указания по технике безопасности.

Указания по технике безопасности

Знакомство с машиной .

с использованием средства

Устройство для снижения

Добавление соли для смягчения

Техобслуживание и уход.

Как засыпать средство для

Когда следует обращаться в

Что не подходит для

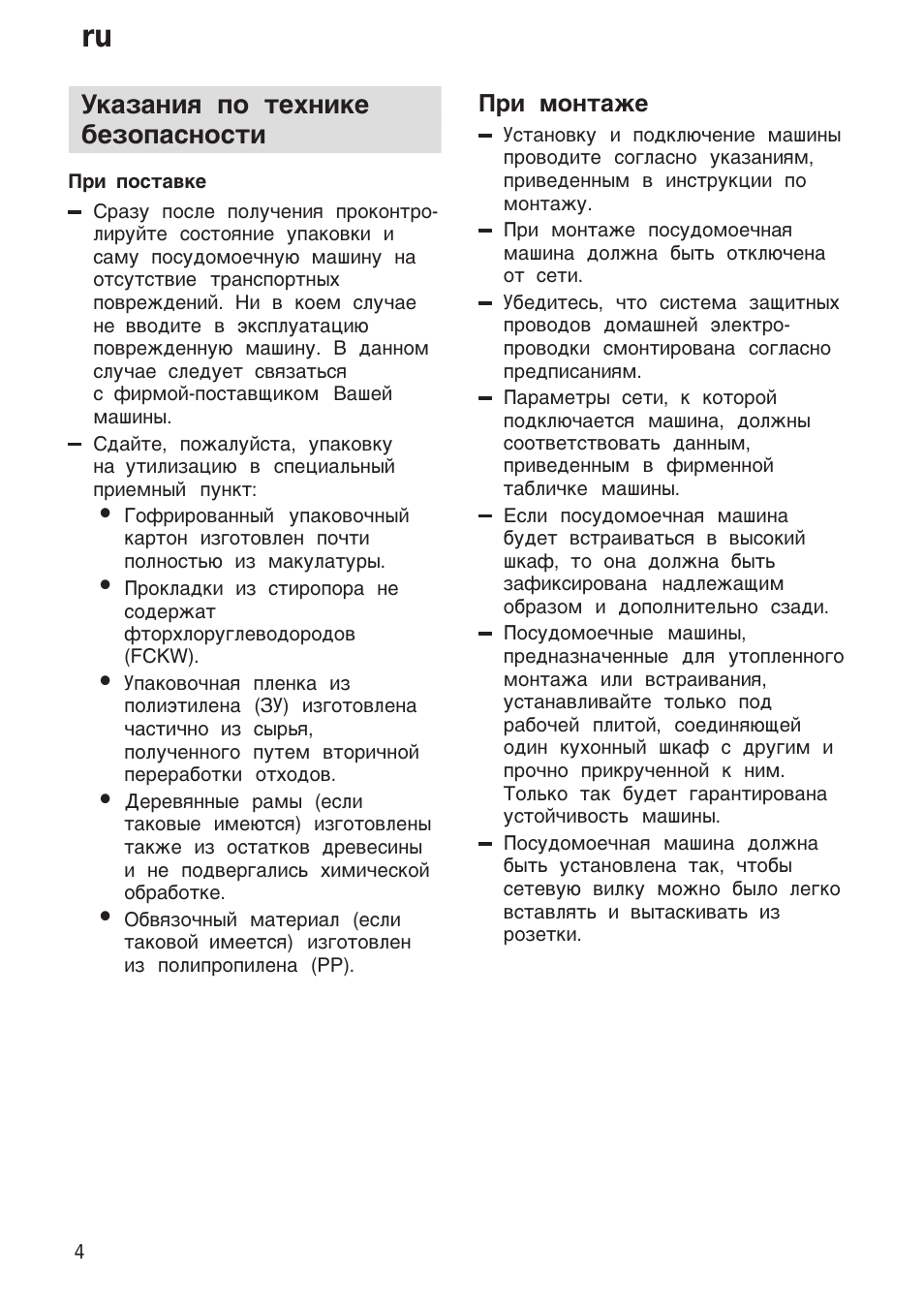

Указания по технике безопасности, При монтаже

Указания по технике

— Сразу после получения проконтро­

лируйте состояние упаковки и
саму посудомоечную машину на
отсутствие транспортных

повреждений. Ни в коем случае
не вводите в эксплуатацию
поврежденную машину. В данном

случае следует связаться
с фирмой-поставщиком Вашей

— Сдайте, пожалуйста, упаковку

на утилизацию в специальный
приемный пункт:

картон изготовлен почти
полностью из макулатуры.

• Прокладки из стиропора не

• Упаковочная пленка из

полиэтилена (ЗУ) изготовлена
частично из сырья,
полученного путем вторичной
переработки отходов.

• Деревянные рамы (если

таковые имеются) изготовлены
также из остатков древесины

и не подвергались химической

• Обвязочный материал (если

таковой имеется) изготовлен

из полипропилена (РР).

— Установку и подключение машины

проводите согласно указаниям,
приведенным в инструкции по

— При монтаже посудомоечная

машина должна быть отключена

— Убедитесь, что система защитных

проводов домашней электро­
проводки смонтирована согласно
предписаниям.

— Параметры сети, к которой

подключается машина, должны

приведенным в фирменной

— Если посудомоечная машина

будет встраиваться в высокий

шкаф, то она должна быть

зафиксирована надлежащим
образом и дополнительно сзади.

предназначенные для утопленного

монтажа или встраивания,

устанавливайте только под

рабочей плитой, соединяющей

один кухонный шкаф с другим и

прочно прикрученной к ним.

Только так будет гарантирована

— Посудомоечная машина должна

быть установлена так, чтобы
сетевую вилку можно было легко

вставлять и вытаскивать из
розетки.

При ежедневной эксплуатации

сконструированы таким образом,

что в пластмассовом кожухе

элемента для подключения воды

находится электрический клапан,

а по питающему шлангу проходят

не перерезайте этот шланг и не

опускайте пластмассовый кожух

Если прибор установлен не в нише,

и поэтому остается доступ к

боковой стенке, то участок вокруг
дверных петель должен быть
облицован сбоку из соображений
техники безопасности. (Опасность
травмирования)
Облицовочные панели относятся к
специальным принадлежностям, их

можно приобрести в Сервисной

службе или в специализированном

Ножи и прочие принадлежности

с острыми концами должны

располагаться в корзине острием
вниз или в горизонтальном
положении.

— Данную посудомоечную машину

можно использовать только

в домашнем хозяйстве и только

с одной целью: для мытья

посуды, используемой для

— Нельзя садиться или вставать

на открытую дверцу машины.

Иначе машина может

— Воду из посудомоечной машины

— Никогда не добавляйте в воду

для мытья посуды растворители.

Иначе не исключена опасность

— Во время выполнения программы

дверцу машины следует
открывать очень осторожно.
Так как не исключена опасность,

что из машины вылетят брызги
воды.

— Чтобы, например, не споткнуться

об открытую дверцу

посудомоечной машины, ее

следует открывать лишь на время,

необходимое для загрузки и
выгрузки посуды.

— Выполняйте указания по технике

безопасности и правильному

использованию моющих средств
и ополаскивателей, приведенные
на их упаковке.

Если в доме имеются дети, При возникновении повреждений, При утилизации машины

Если в доме имеются дети

— Не разрешайте маленьким детям

играть с посудомоечной машиной
или самостоятельно мыть в ней
посуду.

— Храните моющее средство

и ополаскиватель в недоступном

для детей месте.

— Не подпускайте маленьких детей

к открытой посудомоечной

машине, так как в ней еще могут

находиться остатки моющего

— Ремонт машины должен

проводиться только
квалифицированным

— Перед проведением ремонта или

тщательного осмотра машины ее
следует непременно отключить от
сети (вытащите вилку из розетки,
держась за саму вилку, а не за

кабель, или выкрутите
предохранитель). Закройте
водопроводный кран.

При утилизации машины

— Отслужившую свой срок машину

следует, во избежание возможных

несчастных случаев, немедленно
вывести из строя. Вытащите вилку
из розетки, отрежьте сетевой
кабель
и сломайте замок дверки.

— После этого машину следует

в приемный пункт, где она будет

Ребенок может залезть

внутрь прибора и оказаться

запертым внутри (Опасность

удушья) или попасть в

другую неприятную
ситуацию.

отсоединить сетевой шнур,
обрезать и удалить сетевой

кабель. Повредить дверную

защелку настолько, чтобы
дверь больше не запиралась

Знакомство с машиной, Панель управления, Внутреннее устройство машины

Что следует заранее приобрести

Знакомство с машиной

Рисунки, изображающие панель

управления и внутреннее оснащение

посудомоечной машины, Вы найдете
в начале инструкции в обложке.

В тексте Вы найдете сноски,

касающиеся отдельных позиций.

I ^ главный выключатель

клавиша открывания дверцы

I ^ задание времени

I ^ цыфровой дисплей/

дисплей индикации программ

I ^ клавиша «Мойка посуды в

I ^ индикация необходимости

добавления соли для умягчения

добавления средства для

«Проверьте подачу воды»

I ^ клавиши выбора программ

* Имеется не во всех моделях

Внутреннее устройство
машины

I в е р х н я я корзина для посуды,

^ дополнительная корзинка для

столовых приборов к верхней

корзине *
верхний разбрызгиватель

емкость для хранения соли для

смягчения воды, с индикацией,
загорающейся при опустошении

корзины для столовых приборов

нижняя корзина для посуды,

^ Задвижка для закрывания

отделения для моющего
средства

емкость для хранения средства

для полоскания, с индикацией,
загорающейся при опустошении

емкости
емкость для моющего средства

* в некоторых моделях

Что следует заранее

— соль для смягчения воды,
— моющее средство,
— средство для полоскания.

Используйте только ту посуду,

которую можно мыть в
посудомоечной машине.

Устройство для снижения жесткости воды, Настройка устройства, Таблица жесткости воды

Для достижения хороших
результатов мойки в моечную

машину должна подаваться мягкая,

почти без содержания солей
кальция вода.

В противном случае на посуде и на

внутренних стенках машины будет

Водопроводная вода, кальциевая

жесткость которой превышает
допустимое значение степени
жесткости, должна очищаться от
солей кальция прежде, чем она
будет использоваться в моечной

Смягчение воды проводится

с помощью специальной соли,

которая засыпается в устройство

для снижения жесткости воды,

встроенное в моечную машину.

Настройка устройства и

необходимое количество соли

зависят полностью от степени
жесткости водопроводной воды.

— Первым делом следует узнать

водопроводной воды. В этом Вам
помогут управление водного

хозяйства или центр сервисного

— Установочное значение Вы

определите по таблице жесткости

Таблица жесткости воды

— Нажмите на клавишу выбора

программы I В I и, не отпуская
ее, нажмите на главный
выключатель |

обе клавиши отпустите.

В результате начинают мигать

световая индикация клавиши I В I

и установочное значение 4 на

световом табло, введенное в

память машины на

Для того, чтобы изменить
настройку, нажимайте на клавишу
выбора программы I В I .

После каждого нажатия на

данную клавишу установочное
значение изменяется на одну

единицу; после достижения

значения Т на световом табло
снова загорается О .

на главный выключатель.

Заданное значение останется в

Для регенерации устройства для

снижения жесткости воды требуется
ок. 4 литров воды. Расход воды на
одну мойку в результате этого

в зависимости от настройки

устройства, от О до макс. 4 литров.

Добавление соли для смягчения воды, Действие соли

Добавление соли для

Во время мойки соль автоматически

вымывается из емкости, где она
находится, и попадает в емкость

для снижения жесткости воды, где
она растворяет соли кальция.

Раствор, содержащий соли кальция,

откачивается из машины. После
этого система снова готова к

Процесс регенерации происходит

только в том случае, если соль в

воде полностью растворилась.

Открутите заглушку емкости |

Перед вводом машины в

эксплуатацию Вы должны залить в

емкость для хранения соли ок. 1

Для этой цели воспользуйтесь
имеющейся в комплекте поставки
воронкой для загрузки соли.

Загрузите затем столько соли (но

не поваренной!), чтобы емкость

была полна до краев (макс. 1,5 кг).

При загрузке соли вода будет

выдавливаться из емкости
и переливаться через край. Поэтому

загрузка соли должна проводиться

всегда непосредственно перед
включением посудомоечной машины
(во избежание возникновения
коррозии). В результате попавший
наружу раствор соли сразу
разбавится большим количеством
воды и попадет в канализацию.

После загрузки следует убрать

крупинки соли, оставшиеся вокруг

загрузочного отверстия, и закрыть

емкость крышкой, следя за тем,
чтобы она не перекосилась.

* Имеется не во всех моделях

Индикация «Добавление соли для

смягчения воды“ | б I на панели
сначала загорится и потухнет только
тогда, когда концентрация соли в

Источник статьи: http://manualza.ru/bosch/srv-55t03eu-ru/bxea1
