Предохранители и реле Honda Civic 7
Рассмотрены автомобили Honda Civic, Honda Civic Ferio 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
Расположение монтажного блока предохранителей и реле в моторном отсеке.

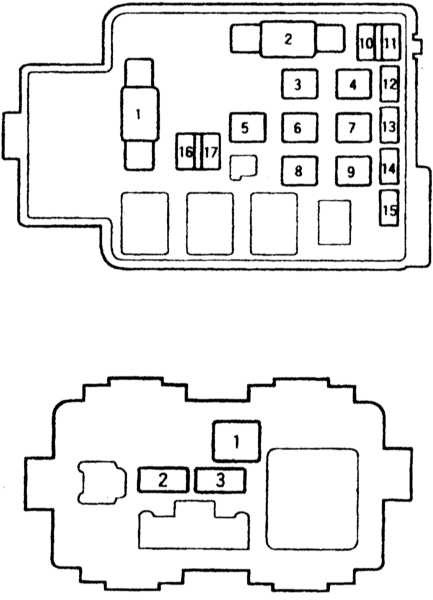

Схема расположения реле и предохранителей в моторном отсеке хонда цивик 7.
А — реле электромагнитной муфты компрессора кондиционера, В — реле обогревателя заднего стекла, С — реле вентилятора отопителя, D — реле фар №1, Е — реле фар №2, F — блок системы контроля напряжения питания, G — от вывода «В» генератора (жгут проводов двигателя), Н — от положительной клеммы аккумуляторной батареи (жгут проводов двигателя), I — реле вентилятора конденсатора, J — реле звукового сигнала, К — реле вентилятора системы охлаждения.
Электродвигатель вентилятора конденсатора
Реле электромагнитной муфты компрессора кондиционера
Реле габаритов, разъем для подключения дополнительного оборудования (V), габариты, подсветка номерного знака, подсветка переключателей, подсветка пепельницы, подсветка панели управления кондиционером и отопителем, подсветка комбинации приборов, подсветка магнитолы (модели без навигационной системы), подсветка блока системы Multivision (модели с навигационной системой), блок управления навигационной системой
Лампа освещения багажного отделения, подсветка замка зажигания, лампа освещения салона, лампа местной подсветки
Электродвигатель вентилятора системы охлаждения
Реле-прерыватель указателей поворота
Главное реле системы впрыска №1, блок управления силовым агрегатом, клапан системы управления частотой вращения холостого хода, датчик ВМТ, датчик положения коленчатого вала, форсунки, главное реле системы впрыска №2, приемник иммобилайзера 3
Стоп-сигналы, дополнительный стоп-сигнал, блок управления силовым агрегатом, модулятор давления и блок управления системы ABS
Реле звукового сигнала
Модулятор давления и блок управления системы ABS
Диагностический разъем, комбинация приборов, блок системы дистанционного управления центральным замком, блок управления навигационной системой, блок системы Multivision (модели с навигационной системой), магнитола (модели без навигационной системы), блок управления Multiplex, приемник иммобилайзера* 3
Модулятор давления и блок управления системы ABS
Обогреватель заднего стекла
Обогреватель заднего стекла, помехоподавительный фильтр
Электродвигатель вентилятора отопителя
Предохранители №7, №22, №23, №24 и №25 (монтажный блок в салоне)
Предохранитель №2 (монтажный блок в салоне), разъем для подключения дополнительного оборудования (U)
Лампа левой фары (модели без газоразрядных ламп), газоразрядная лампа левой фары (модели с газоразрядными лампами), индикатор дальнего света фар
Блок управления Multiplex
Лампа правой фары (модели без газоразрядных ламп), газоразрядная лампа правой фары (модели с газоразрядными лампами)
Блок управления электроусилителя рулевого управления

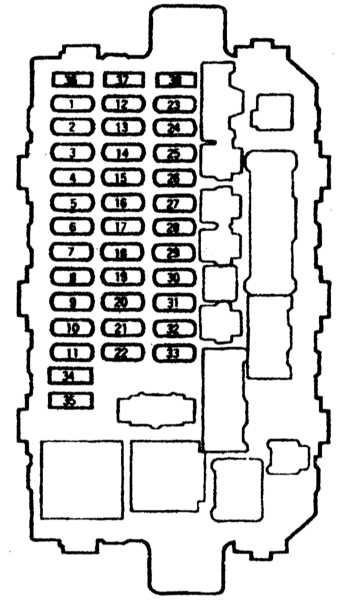

Блок предохранителей в салоне Honda Civic 7, Honda Civic Ferio.
Схема расположения элементов блока.
А — жгут проводов комбинированного переключателя, В — жгут проводов блока управления силовым агрегатом, С — жгут проводов в полу, D — жгут проводов в моторном отсеке, Е — жгут проводов блока управления силовым агрегатом, F — диагностический разъем блока управления Multiplex, G — реле-прерыватель указателей поворота, Н — реле стеклоподъемников, I — реле стартера, J — реле габаритов, К — разъем для стирания кодов (жгут проводов в полу), L — не используется, М — жгут проводов в моторном отсеке.
Датчик состава смеси (модели с двигателем D15B SOHC VTEC (lean burn)), блок управления силовым агрегатом (модели с двигателем D15B SOHC VTEC (lean burn))
Противотуманные фары (седан)
Генератор, датчик скорости автомобиля (модели с МКПП или АКПП), передний кислородный датчик (кроме моделей с двигателем D15B SOHC VTEC (lean burn)), задний кислородный датчик, электропневмоклапан системы улавливания паров топлива, блок системы контроля напряжения питания, реле датчика состава смеси (модели с двигателем D15B SOHC VTEC (lean burn))
Реле открывания люка, реле закрывания люка, блок управления стеклоподъемниками, блок управления электроприводом люка (хэтчбек)
Электродвигатель привода люка
Блок управления навигационной системой, блок системы Multivision (модели с навигационной системой), магнитола (модели без навигационной системы).
Блок управления Multiplex (модели с АКПП или вариатором (CVT)), разъем для подключения дополнительного оборудования (V)
Электродвигатель очистителя заднего стекла, электронасос омывателя заднего стекла, блок системы определения положения переднего пассажира (модели с боковыми подушками безопасности)
Реле фонарей заднего хода (модели с АКПП или вариатором (CVT)), фонари заднего хода, электромагнитный клапан блокировки селектора (модели с АКПП или вариатором (CVT)), комбинация приборов, блок системы дистанционного управления центральным замком, блок управления электроусилителя рулевого управления
Блок управления Multiplex
Модулятор давления и блок управления системы ABS
