- Разборка и сборка стартера. Силовые устройства Ford Scorpio
- Стартер Bosch
- Блок щеток коллектора стартера Bosch
- Стартер Bosch GF
- Стартер Bosch DW с редуктором
- Стартеры Lucas
- Стартер Cajavec
- Стартер Nippondenso
- Проверка электромагнитного пускателя
- Разборка и сборка стартера Электрооборудование. Силовые устройства. Форд Скорпио 1
- Стартер Bosch
- Блок щеток коллектора стартера Bosch
- Стартер Bosch GF
- Стартер Bosch DW с редуктором
- Стартеры Lucas
- Стартер Cajavec
- Стартер Nippondenso
- Проверка электромагнитного пускателя
- Ford Scorpio 2 и 1 поколения — блоки предохранителей и реле
- 1 поколение
- Главный блок
- Вариант 1
- Вариант 2
- Дополнительный блок
- 2 поколение
- Главный блок
- Дополнительный блок
- Электросхемы Форд Скорпио
FordManual.ru
Вы здесь
Разборка и сборка стартера. Силовые устройства Ford Scorpio
Стартер Bosch
1 – корпус электромагнитного пускателя, 2 – пружина, 3 – якорь электромагнитного пускателя, 4 – рычаг, 5 – резиновая вставка, 6 – крышка, 7 – винт крепления электромагнитного пускателя, 8 – стопорное кольцо, 9 – кольцо, 10 – якорь стартера, 11 – корпус стартера, 12 – обмотки, 13 – блок щеток коллектора, 14 – крышка коллектора, 15 – уплотнительное кольцо, 16 – шайба, 17 – стопорное кольцо, 18 – защитная крышка, 19 – болт крепления защитной крышки, 20 – стяжной болт стартера
Блок щеток коллектора стартера Bosch
1 – внешний контакт, 2 – клемма
Стартер Bosch GF

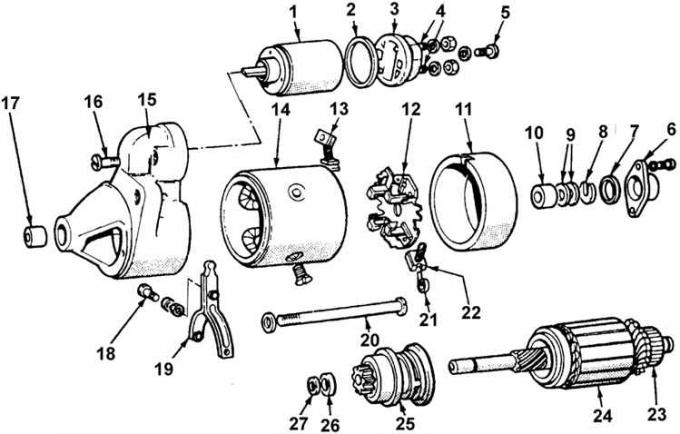

1– электромагнитный пускатель, 2 – прокладка, 3 – крышка, 4 – контакты, 5 – винт, 6 – защитная крышка, 7 – уплотнительное кольцо, 8 – стопорное кольцо, 9 – шайба, 10 – втулка, 11 – крышка коллектора, 12 – держатель щеток коллектора, 13 – вывод обмотки статора, 14 – корпус стартера, 15 – передняя крышка, 16 – винт, 17 – втулка, 18 – осевой болт рычага, 19 – рычаг, 20 – стяжной болт стартера, 21 – пружина прижима щетки, 22 – щетка, 23 – коллектор, 24 – якорь стартера, 25 – приводная шестерня с обгонной муфтой, 26 – кольцо, 27 – стопорное кольцо
Стартер Bosch DW с редуктором
1 – электромагнитный пускатель, 2 – пружина, 3 – якорь электромагнитного пускателя, 4 – рычаг, 5 – передняя крышка, 6 – приводная шестерня с обгонной муфтой, 7 – прокладка, 8 – наружная шестерня редуктора, 9 – приводной вал с планетарными шестернями, 10 – стопорное кольцо, 11 – стяжной болт стартера, 12 – защитная крышка, 13 – стопорное кольцо, 14 – кольцо, 15 – пластина, 16 – держатель щеток коллектора, 17 – корпус стартера, 18 – резиновая прокладка, 19 – якорь стартера, 20 – крышка
Стартеры Lucas
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – задняя крышка с щеткодержателем
Стартер Cajavec
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – щеткодержатель
Стартер Nippondenso
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – щеткодержатель
После разборки стартера следует проверить:
- состояние щеток, их износ, а также свободу перемещения щеток в щеткодержателях;
- силу прижима и положение пружин щеток;
- вид коллектора, который следует очистить тряпкой, смоченной в бензине или трихлорэтилене, и прошлифовать мелкозернистой наждачной бумагой;
- состояние втулок самосмазываемых подшипников; в случае необходимости замены новые втулки следует опустить не менее чем на 20 минут в моторное масло (вязкости SAE 30 или 40) перед их установкой в стартер.
Проверка электромагнитного пускателя

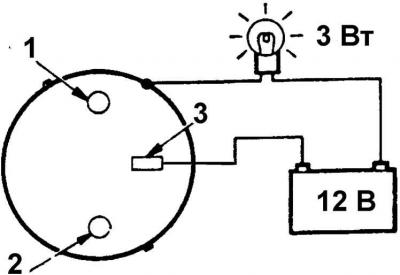

1. Отключить провод массы с аккумулятора и все провода от электромагнитного пускателя.
2. Подключить аккумулятор с последовательно включенной контрольной лампочкой мощностью 3 Вт к корпусу и разъему питания обмотки электромагнитного пускателя (1 – резьбовой контакт для подключения провода от аккумулятора, 2 – резьбовой контакт к электродвигателю стартера, 3 – разъем питания обмотки электромагнитного пускателя).
3. При отсутствии обрыва обмотки лампочка должна гореть.

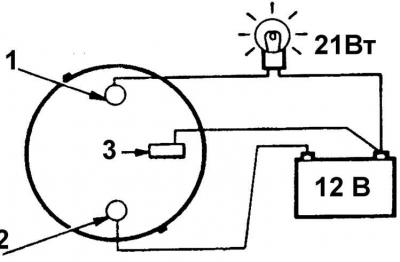

4. Для проверки контактов включения стартера подключить аккумулятор с последовательно включенной контрольной лампочкой мощностью 12–21 Вт к резьбовым контактам электромагнитного пускателя и дополнительным проводом к разъему питания обмотки электромагнитного пускателя (1 – резьбовой контакт для подключения провода от аккумулятора, 2 – резьбовой контакт к электродвигателю стартера, 3 – разъем питания обмотки электромагнитного пускателя).
5. При подключении дополнительного провода к разъему питания обмотки электромагнитного пускателя должен сработать электромагнитный пускатель и загореться лампочка.
РАЗБОРКА И СБОРКА СТАРТЕРА FORD.
Ремонт СТАРТЕРА от А до Я — замена Бендикса, Щеток, Втулок
Ремонт стартера bosch
Переборка (ремонт) стартера Ford Fusion 1.6i
Ремонт стартера форд сиерра-скорпио
Источник статьи: http://fordmanual.ru/razborka-i-sborka-startera-silovie-ustrojstva-ford-scorpio-html
Разборка и сборка стартера
Электрооборудование. Силовые устройства. Форд Скорпио 1
Стартер Bosch
1 – корпус электромагнитного пускателя, 2 – пружина, 3 – якорь электромагнитного пускателя, 4 – рычаг, 5 – резиновая вставка, 6 – крышка, 7 – винт крепления электромагнитного пускателя, 8 – стопорное кольцо, 9 – кольцо, 10 – якорь стартера, 11 – корпус стартера, 12 – обмотки, 13 – блок щеток коллектора, 14 – крышка коллектора, 15 – уплотнительное кольцо, 16 – шайба, 17 – стопорное кольцо, 18 – защитная крышка, 19 – болт крепления защитной крышки, 20 – стяжной болт стартера

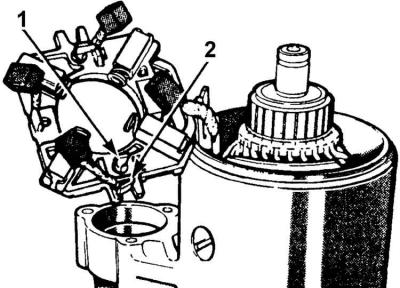

Блок щеток коллектора стартера Bosch

1 – внешний контакт, 2 – клемма
Стартер Bosch GF
1– электромагнитный пускатель, 2 – прокладка, 3 – крышка, 4 – контакты, 5 – винт, 6 – защитная крышка, 7 – уплотнительное кольцо, 8 – стопорное кольцо, 9 – шайба, 10 – втулка, 11 – крышка коллектора, 12 – держатель щеток коллектора, 13 – вывод обмотки статора, 14 – корпус стартера, 15 – передняя крышка, 16 – винт, 17 – втулка, 18 – осевой болт рычага, 19 – рычаг, 20 – стяжной болт стартера, 21 – пружина прижима щетки, 22 – щетка, 23 – коллектор, 24 – якорь стартера, 25 – приводная шестерня с обгонной муфтой, 26 – кольцо, 27 – стопорное кольцо
Стартер Bosch DW с редуктором
1 – электромагнитный пускатель, 2 – пружина, 3 – якорь электромагнитного пускателя, 4 – рычаг, 5 – передняя крышка, 6 – приводная шестерня с обгонной муфтой, 7 – прокладка, 8 – наружная шестерня редуктора, 9 – приводной вал с планетарными шестернями, 10 – стопорное кольцо, 11 – стяжной болт стартера, 12 – защитная крышка, 13 – стопорное кольцо, 14 – кольцо, 15 – пластина, 16 – держатель щеток коллектора, 17 – корпус стартера, 18 – резиновая прокладка, 19 – якорь стартера, 20 – крышка
Стартеры Lucas
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – задняя крышка с щеткодержателем
Стартер Cajavec
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – щеткодержатель
Стартер Nippondenso
1 – головка, 2 – узел привода, 3 – рычаг привода, 4 – электромагнитный выключатель, 5 – статор, 6 – ротор, 7 – щеткодержатель
После разборки стартера следует проверить:
- состояние щеток, их износ, а также свободу перемещения щеток в щеткодержателях;
- силу прижима и положение пружин щеток;
- вид коллектора, который следует очистить тряпкой, смоченной в бензине или трихлорэтилене, и прошлифовать мелкозернистой наждачной бумагой;
- состояние втулок самосмазываемых подшипников; в случае необходимости замены новые втулки следует опустить не менее чем на 20 минут в моторное масло (вязкости SAE 30 или 40) перед их установкой в стартер.
Проверка электромагнитного пускателя
1. Отключить провод массы с аккумулятора и все провода от электромагнитного пускателя.
2. Подключить аккумулятор с последовательно включенной контрольной лампочкой мощностью 3 Вт к корпусу и разъему питания обмотки электромагнитного пускателя (1 – резьбовой контакт для подключения провода от аккумулятора, 2 – резьбовой контакт к электродвигателю стартера, 3 – разъем питания обмотки электромагнитного пускателя).
3. При отсутствии обрыва обмотки лампочка должна гореть.
4. Для проверки контактов включения стартера подключить аккумулятор с последовательно включенной контрольной лампочкой мощностью 12–21 Вт к резьбовым контактам электромагнитного пускателя и дополнительным проводом к разъему питания обмотки электромагнитного пускателя (1 – резьбовой контакт для подключения провода от аккумулятора, 2 – резьбовой контакт к электродвигателю стартера, 3 – разъем питания обмотки электромагнитного пускателя).
5. При подключении дополнительного провода к разъему питания обмотки электромагнитного пускателя должен сработать электромагнитный пускатель и загореться лампочка.
