Схема световой сигнализации автомобиля камаз

Электрическая схема системы световой сигнализации автомобилей КамАЗ-5320, 5321, 53212, 53213, 5410, 54112, 55111, 55102, 53229, 65115.

Электрическая схема системы световой сигнализации автомобилей КамАЗ-5320, 5321, 53212, 53213, 5410, 54112, 55111, 55102, 53229, 65115.

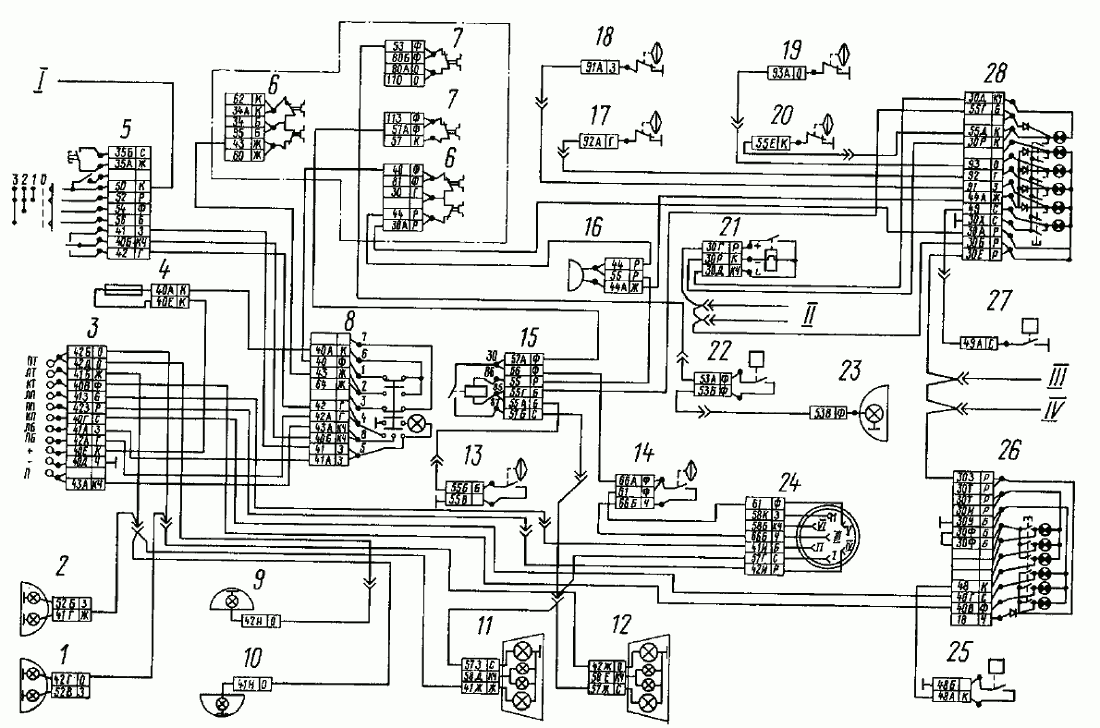

Электрическая схема системы световой сигнализации.

1, 2 – фонари передние, левый и правый; 3 – реле-прерыватель указателей поворота и аварийной сигнализации; 4 – предохранитель плавкий ПР 119 (6 А); 5 – переключатель света комбинированный; 6 – предохранитель 11.3722 (7.5 А); 7 – предохранитель ПР 310 (10 А); 8 – выключатель аварийной световой сигнализации; 9, 10 – указатели поворота, правый и левый; 11, 12 – фонари задние, левый и правый; 13 – выключатель сигналов торможения; 14 – выключатель электромагнитного клапана прицепа; 15 – реле сигналов торможения; 16 – звуковой сигнал (зуммер); 17, 18, 19 – выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 – выключатель сигнализатора стояночной тормозной системы; 21 – реле-прерыватель сигнализатора включения стояночной тормозной системы; 22 – выключатель света заднего хода; 23 – фонарь заднего хода; 24 – розетка прицепа 24 В; 25 – выключатель сигнализатора блокировки межосевого дифференциала; 26, 28 – блоки сигнализаторов; 27 – выключатель сигнализатора засорённости масляного фильтра; I – к выключателю приборов и стартера; II – к указателю температуры охлаждающей жидкости; III – к указателю тахометра; IV – к указателю спидометра.

На схемах рядом с условным изображением элементов электрооборудования приведены номера присоединяемых проводов, буквами обозначен их цвет: Б – белый; Г – голубой; Ж – жёлтый; З – зелёный; К – красный; КЧ – коричневый; О – оранжевый; Р – розовый; С – серый; Ф – фиолетовый; Ч – чёрный.

Система световой сигнализации предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединённые в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 16 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектрического датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при включении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.

Источник статьи: http://almarka.ru/jelektricheskaja-shema-sistemy-svetovoj-signalizacii-avtomobilej-kamaz-5320-5321-53212-53213-5410-54112-55111-55102-53229-65115/

Система световой сигнализации КамАЗ

Система световой сигнализации КамАЗ (рис. 324) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

Система световой сигнализации КамАЗ включает следующее оборудование: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектрического датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при включении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.

Рис. 324. Электрическая схема системы световой сигнализации: 1,2-фонари передние левый и правый; 3-реле-прерыватель указателей поворота и аварийной сигнализации; 4 — предохранитель плавкий ПР 119 (6 А); 5 — переключатель света комбинированный; 6 — предохранитель 13.3722 (7,5 А); 7 — предохранитель ПР 310 (10 А); 8 — выключатель аварийной световой сигнализации; 9, 10 — указатели поворота правый и левый; 11, 12 — фонари задние левый и правый; 13 -выключатель сигналов торможения; 14 — выключатель электромагнитного клапана прицепа; 15 — реле сигналов торможения; 16 — сигнал звуковой (зуммер); 17, 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 — выключатель сигнализатора стояночной тормозной системы; 21 — реле-прерыватель сигнализатора включения стояночной тормозной системы; 22 — выключатель света заднего хода; 23 — фонарь заднего хода; 24 — розетка прицепа 24 В; 25 — выключатель сигнализатора блокировки межосевого дифференциала; 26, 28 -блоки сигнализаторов; 27 — выключатель сигнализатора засоренности масляного фильтра; I — к выключателю приборов и стартера; II — к указателю температуры охлаждающей жидкости; III — к указателю тахометра; IV — к указателю спидометра

Источник статьи: http://lorri-trans.ru/catalog/tehinfo/rukovodstvokamaz/eloborud/svet-signal/

Схема системы световой сигнализации автомобиля КамАЗ

Система световой сигнализации (рис. 1) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить.

Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера.

Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектрического датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения, и светят лампы сигнала торможения задних фонарей.

Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при включении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа.

В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом.

Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.

Рис. 2. Функциональная схема наружной световой сигнализации и блокировки колес. Распространяется на все автомобили КамАЗ

Рис. 3. Функциональная схема световой и звуковой сигнализации тормозной системы. Распространяется на все автомобили КамАЗ

Источник статьи: http://autoruk.ru/kamaz/elektrooborudovanie/skhema-sistemy-svetovoj-signalizatsii-avtomobilya-kamaz

Система световой сигнализации

Система световой сигнализации (рис. 324) предназначена для оповещения водителей других транспортных средств о совершении поворота (разворота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияющих на безопасность движения.

Рис. 324. Электрическая схема системы световой сигнализации: 1, 2 — фонари передние левый и правый; 3 — реле-прерыватель указателей поворота и аварийной сигнализации; 4 — предохранитель плавкий ПР 119 (6 А); 5 — переключатель света комбинированный; 6 — предохранитель 13.3722 (7,5 А); 7 — предохранитель ПР 310 (10 А); 8 — выключатель аварийной световой сигнализации; 9, 10 — указатели поворота правый и левый; 11, 12 — фонари задние левый и правый; 13 -выключатель сигналов торможения; 14 — выключатель электромагнитного клапана прицепа; 15 — реле сигналов торможения; 16 — сигнал звуковой (зуммер); 17, 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 — выключатель сигнализатора стояночной тормозной системы; 21 — реле-прерыватель сигнализатора включения стояночной тормозной системы; 22 — выключатель света заднего хода; 23 — фонарь заднего хода; 24 — розетка прицепа 24 В; 25 — выключатель сигнализатора блокировки межосевого дифференциала; 26, 28 -блоки сигнализаторов; 27 — выключатель сигнализатора засоренности масляного фильтра; I — к выключателю приборов и стартера; II — к указателю температуры охлаждающей жидкости; III — к указателю тахометра; IV — к указателю спидометра

К системе световой сигнализации относятся: аварийная световая сигнализация, сигнализация торможения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и прицепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмопривода тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие переключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указателей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектричес-кого датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала торможения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при включении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормозной системы установлен реле-прерыватель 21, вследствие чего лампа горит прерывистым светом. Одновременно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей.
